Đầu cos hay đầu cosse, đầu cốt điện là phụ kiện dùng để tạo điểm kết nối giữa dây dẫn với CB, Terminal Block, contactor, thanh cái, motor, biến tần và nhiều thiết bị điện khác. Các loại đầu cos phổ biến gồm cos tròn, cos chỉa, cos pin, ferrule, cos nối và các dòng cable lug bằng đồng, nhôm hoặc lưỡng kim.

Để chọn đúng đầu cos, không nên chỉ nhìn vào tiết diện dây. Cần kiểm tra đồng thời vật liệu conductor, loại dây, kiểu đầu cực của thiết bị, kích thước vít/bu lông, chiều sâu terminal, kích thước cos và loại khuôn bấm. Chọn sai một trong các yếu tố này có thể khiến mối nối không đạt độ ép hoặc diện tích tiếp xúc cần thiết.

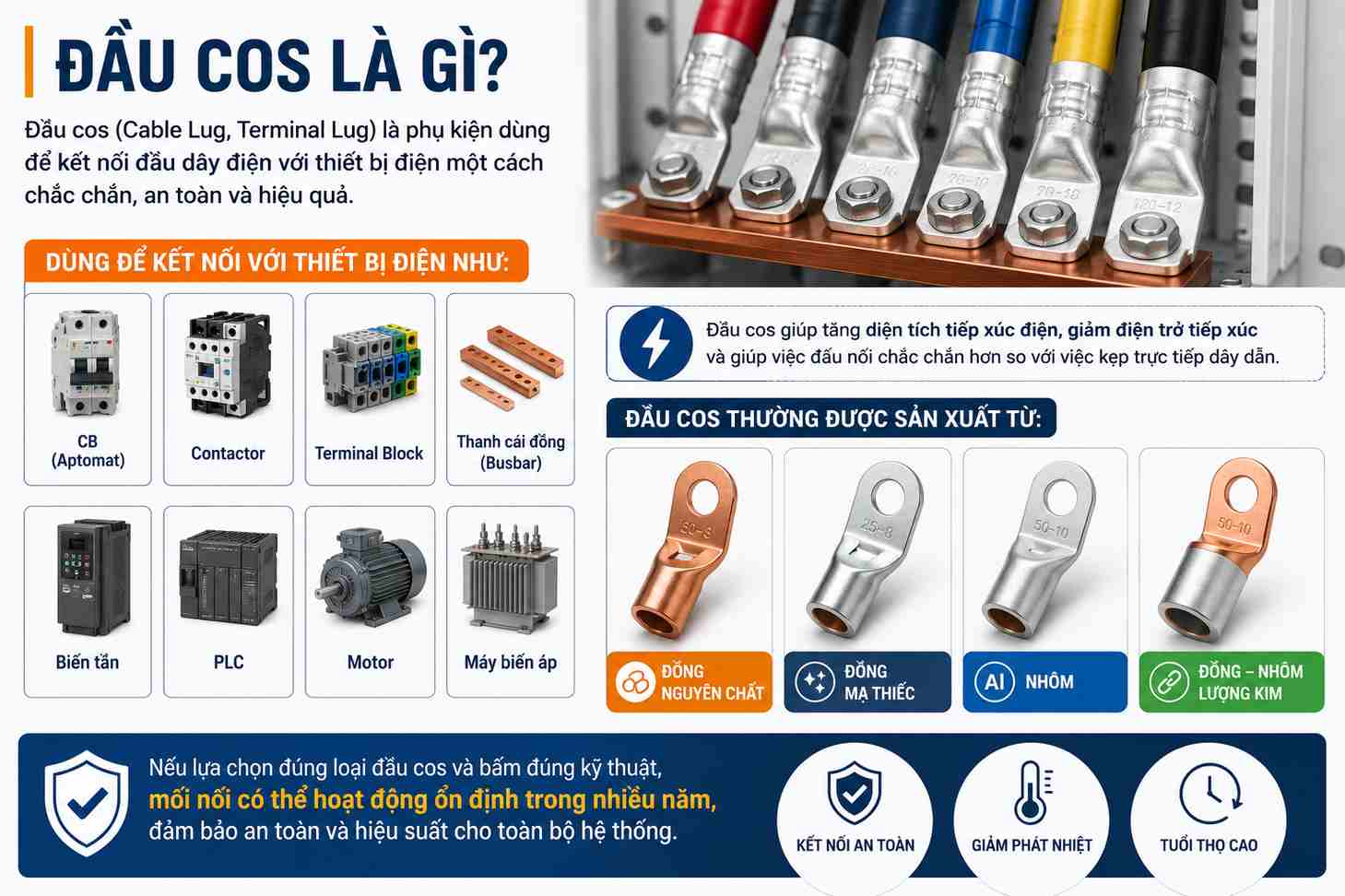

Đầu Cos Là Gì?

Đầu cos (Cable Lug, Terminal Lug hoặc Crimp Terminal tùy cấu tạo) là phụ kiện được gắn vào đầu conductor để tạo giao diện kết nối phù hợp với thiết bị điện hoặc với một dây dẫn khác.

Đầu cos được sử dụng phổ biến khi đấu dây vào:

• CB, MCCB và ACB.
• Terminal Block.
• Contactor và relay.
• Thanh cái đồng – Busbar.
• Motor và máy phát điện.
• Biến tần.
• PLC và module I/O.
• Máy biến áp.
• Tủ điện và thiết bị công nghiệp.

Tùy ứng dụng, đầu cos có thể được sản xuất từ đồng, đồng mạ thiếc, nhôm hoặc kết cấu đồng – nhôm lưỡng kim. Một số loại có lớp cách điện bằng PVC, vinyl hoặc nylon, trong khi cable lug công suất lớn thường sử dụng kết cấu kim loại trần và được cách điện theo phương án lắp đặt của hệ thống.

Điểm quan trọng là không có một loại đầu cos phù hợp cho mọi kiểu đầu nối. Cos pin, ferrule, cos tròn hay cable lug dạng ống phục vụ các giao diện kết nối khác nhau.

Tham khảo toàn bộ sản phẩm tại: Danh mục đầu Cosse.

Vì Sao Cần Chọn Đúng Đầu Cos?

Chất lượng mối nối điện không chỉ phụ thuộc vào dây dẫn mà còn phụ thuộc vào sự tương thích giữa conductor – đầu cos – phương pháp bấm – đầu cực thiết bị.

Một đầu cos không phù hợp hoặc được bấm không đúng có thể dẫn đến:

• Mối nối không đủ lực giữ cơ học.
• Điện trở tiếp xúc tăng.
• Phát nhiệt tại điểm đấu nối.
• Dây hoặc đầu cos bị lỏng trong quá trình vận hành.
• Hư hỏng đầu cực thiết bị.
• Khó bảo trì và kiểm tra hệ thống.

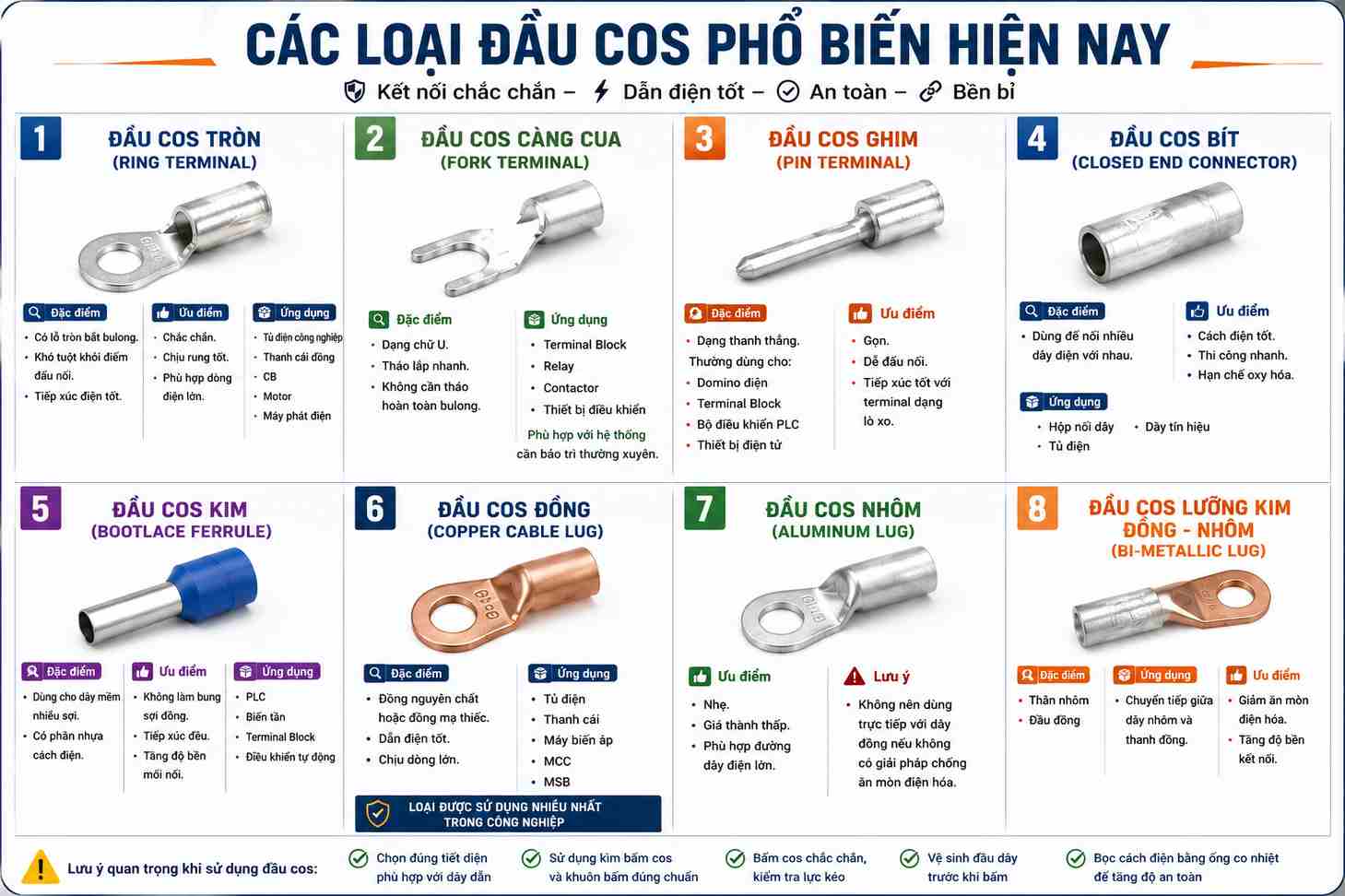

Các Loại Đầu Cos Phổ Biến Theo Kiểu Kết Nối

Để tránh nhầm lẫn, nên phân loại đầu cos trước tiên theo hình dạng và kiểu đầu cực mà nó kết nối.

1. Đầu Cos Tròn – Ring Terminal

Đầu cos tròn có phần tiếp xúc dạng vòng kín với lỗ ở giữa để lắp vào vít hoặc bu lông.

Do đầu vòng được giữ hoàn toàn quanh bu lông sau khi lắp, loại này thường được ưu tiên tại những vị trí cần kết nối chắc chắn như:

• CB và thiết bị có cọc bắt vít.
• Busbar.
• Motor.
• Tủ điện.
• Điểm tiếp địa.
• Máy móc công nghiệp.

Khi chọn cos tròn cần kiểm tra hai kích thước độc lập: dải tiết diện dây và đường kính lỗ vít. Dây 2.5 mm² nhưng bắt vít M4 và dây 2.5 mm² bắt vít M8 có thể cần hai mã cos khác nhau.

Tham khảo: Đầu Cosse Tròn.

2. Đầu Cos Chỉa / Càng Cua – Fork Terminal

Đầu cos chỉa, còn gọi là cos càng cua hoặc fork/spade terminal, có phần đầu dạng chữ U.

Ưu điểm của cấu trúc này là có thể thao tác tại một số đầu vít mà không cần tháo hoàn toàn vít ra khỏi thiết bị, nhờ đó thuận tiện cho các vị trí cần kiểm tra hoặc bảo trì thường xuyên.

Ứng dụng có thể gặp ở:

• Terminal dạng vít phù hợp.
• Relay.
• Contactor.
• Thiết bị điều khiển.
• Tủ điện và bảng đấu dây.

Cos chỉa chỉ nên được sử dụng khi hình dạng đầu cực của thiết bị cho phép giữ chặt phần fork.

Tham khảo: Đầu Cosse Chỉa Trần.

3. Đầu Cos Pin – Pin Terminal

Đầu cos pin có phần tiếp xúc dạng thanh thẳng, phù hợp với một số terminal hoặc thiết bị có khoang nhận conductor.

Loại này thường được sử dụng trong:

• Terminal Block.
• Domino điện.
• Thiết bị điều khiển.
• Một số đầu vào của contactor, relay hoặc thiết bị điện.

Khi chọn cos pin phải kiểm tra không chỉ tiết diện dây mà còn chiều rộng/đường kính và chiều dài phần pin. Pin quá dài hoặc quá lớn có thể không phù hợp với khoang nhận dây của thiết bị.

Tham khảo: Đầu Cosse Pin.

4. Ferrule – Cord End Terminal

Ferrule là đầu cos dạng ống được sử dụng nhiều với dây mềm nhiều sợi. Sau khi bấm, ferrule gom các sợi đồng thành một đầu dây gọn để đưa vào terminal tương thích.

Ferrule thường được sử dụng trong:

• Terminal Block.
• Tủ PLC.
• Module I/O.
• Biến tần.
• Nguồn 24VDC.
• Hệ thống điều khiển.

Có nhiều dạng như ferrule đơn, ferrule đôi và phiên bản có hoặc không có cổ nhựa cách điện.

Không nên chọn ferrule chỉ theo màu của phần nhựa. Cần đối chiếu đúng tiết diện dây và kích thước do nhà sản xuất công bố.

5. Đầu Cos Nối / Closed-End Connector

Nhóm đầu cos nối được sử dụng khi cần tạo kết nối giữa các conductor thay vì bắt trực tiếp vào thiết bị.

Tùy cấu tạo, sản phẩm có thể được sử dụng trong:

• Hộp nối dây.
• Tủ điện.
• Đi dây thiết bị.
• Mạch điều khiển và tín hiệu.

Cần chọn đúng số lượng dây, tổng tiết diện conductor và khuôn bấm phù hợp với đúng loại connector.

Phân Loại Đầu Cos Theo Vật Liệu

Bên cạnh hình dạng đầu nối, vật liệu conductor cũng quyết định loại cable lug cần sử dụng.

Đầu Cos Đồng

Đầu cos đồng hoặc đầu cos đồng mạ thiếc được sử dụng phổ biến với conductor đồng. Với cáp công suất lớn, các cable lug dạng ống thường được ép bằng khuôn cơ khí hoặc thủy lực phù hợp.

Ứng dụng thường gặp gồm:

• MCC và MSB.
• MCCB.
• Busbar.
• Motor.
• Máy biến áp.
• Máy phát điện.

Đầu Cos Nhôm

Đầu cos nhôm được thiết kế cho conductor nhôm hoặc các ứng dụng mà nhà sản xuất xác nhận tương thích.

Không nên tự động sử dụng một đầu cos nhôm cho dây đồng hoặc đầu cos đồng cho dây nhôm nếu sản phẩm không được thiết kế và chứng nhận cho kiểu kết nối đó.

Đầu Cos Lưỡng Kim Đồng – Nhôm

Đầu cos lưỡng kim thường có một phần bằng nhôm để kết nối conductor nhôm và phần tiếp xúc bằng đồng để kết nối với busbar hoặc đầu cực bằng đồng.

Loại này được sử dụng trong các ứng dụng chuyển tiếp Al/Cu nhằm xử lý tốt hơn sự khác biệt vật liệu tại điểm đấu nối.

Bảng So Sánh Các Loại Đầu Cos

Dây Bao Nhiêu mm² Thì Dùng Đầu Cos Nào?

Tiết diện dây là bước đầu tiên, không phải bước cuối cùng khi lựa chọn đầu cos.

Ví dụ cùng là dây 2.5 mm²:

• Nếu đấu vào terminal có khoang nhận dây → có thể xem xét ferrule hoặc cos pin phù hợp.
• Nếu đấu vào cọc vít → có thể dùng cos tròn hoặc cos chỉa đúng dải 1.5–2.5 mm².
• Nếu cos tròn bắt vít M4 → cần mã có lỗ phù hợp M4.
• Nếu vẫn là dây 2.5 mm² nhưng bắt vít M6 → phải chọn kích thước lỗ khác.

Do đó, công thức lựa chọn đúng nên là:

Xem bảng chi tiết: Bảng chọn đầu cos theo tiết diện dây 0.5–240 mm².

Trường hợp dây 2.5 mm² có thể tham khảo thêm: Dây 2.5 mm² nên chọn đầu cos SC hay cos pin?.

Cách Chọn Đầu Cos Đúng Cho Từng Ứng Dụng

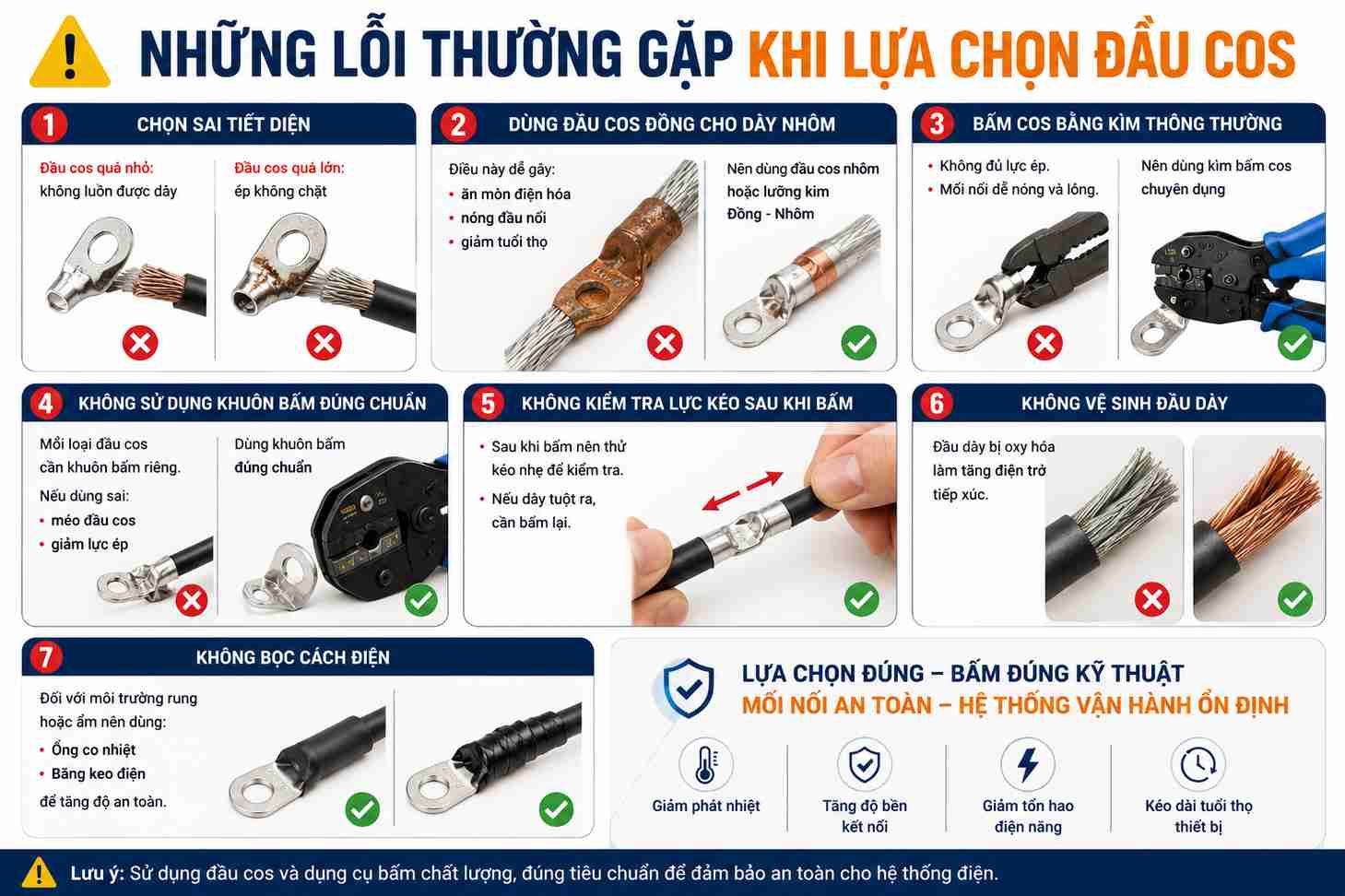

Những Lỗi Thường Gặp Khi Chọn Và Bấm Đầu Cos

1. Chỉ chọn theo tiết diện dây

Đây là lỗi rất phổ biến. Cùng một tiết diện dây nhưng loại terminal và kích thước vít khác nhau sẽ cần mã cos khác nhau.

2. Chọn đầu cos quá lớn hoặc quá nhỏ

Cos quá nhỏ có thể không nhận đủ conductor. Cos quá lớn có thể không đạt được mối ép đúng nếu nhà sản xuất không cho phép sử dụng với dải dây đó.

3. Không kiểm tra vật liệu conductor

Đặc biệt với dây nhôm, cần sử dụng giải pháp đầu nối được thiết kế phù hợp với vật liệu và đầu cực thực tế. Không nên tự thay thế giữa đầu cos đồng, nhôm và lưỡng kim.

4. Dùng kìm hoặc khuôn bấm không phù hợp

Khuôn bấm phải tương thích với cấu trúc đầu cos và tiết diện conductor. Sai khuôn có thể tạo ra hình dạng ép không đúng hoặc lực ép không đạt yêu cầu.

5. Tuốt dây sai chiều dài

Tuốt quá ngắn có thể làm conductor không vào đủ phần barrel; tuốt quá dài có thể để lộ conductor ngoài vị trí cần thiết.

6. Làm hư hoặc mất sợi conductor khi tuốt dây

Với dây mềm nhiều sợi, cắt mất một phần sợi đồng làm giảm tiết diện thực tế tại mối nối. Cần sử dụng dụng cụ tuốt dây phù hợp.

7. Mặc định mọi đầu cos trần đều phải quấn băng keo

Yêu cầu cách điện phụ thuộc vào loại đầu cos, điện áp, thiết bị, khoảng cách điện và cấu trúc bảo vệ của hệ thống. Có trường hợp cần heat-shrink hoặc boot cách điện, nhưng không nên coi băng keo là giải pháp mặc định cho mọi kết nối.

8. Không kiểm tra mối bấm sau khi hoàn thiện

Sau khi bấm cần kiểm tra trực quan conductor, vị trí ép, khả năng giữ dây và các yêu cầu kiểm tra mà nhà sản xuất hoặc tiêu chuẩn của dự án quy định.

Đầu Cos Tròn Và Cos Pin Khác Nhau Thế Nào?

Hai loại này phục vụ hai kiểu đầu cực khác nhau.

Không nên thay thế hai loại cho nhau chỉ vì chúng cùng phù hợp một tiết diện dây.

Một Số Đầu Cos KST Trên Phukiencap.com

Phukiencap.com hiện có nhiều dòng đầu cos KST cho dây điều khiển, Terminal Block và thiết bị điện công nghiệp. Có thể tham khảo một số sản phẩm sau:

Câu Hỏi Thường Gặp Về Các Loại Đầu Cos

Đầu cos là gì?

Đầu cos là phụ kiện được gắn vào conductor để tạo kết nối phù hợp giữa dây dẫn với thiết bị điện hoặc với một dây dẫn khác.

Có những loại đầu cos nào phổ biến?

Các loại phổ biến gồm cos tròn, cos chỉa, cos pin, ferrule, cos nối và cable lug dạng ống. Nếu phân theo vật liệu còn có đầu cos đồng, nhôm và lưỡng kim.

Dây 2.5 mm² dùng đầu cos nào?

Không thể chọn chỉ dựa vào tiết diện. Dây 2.5 mm² đấu terminal có thể dùng ferrule hoặc pin phù hợp; đấu vít có thể dùng cos tròn hoặc cos chỉa đúng dải dây và kích thước vít.

Cos tròn và cos chỉa loại nào tốt hơn?

Không có loại tốt hơn cho mọi ứng dụng. Cos tròn tạo vòng kín quanh bu lông; cos chỉa thuận tiện hơn khi đầu cực cho phép tháo lắp mà không cần rút hoàn toàn vít.

Cos pin và ferrule có giống nhau không?

Hai tên này đôi khi được sử dụng lẫn trong thực tế thị trường, nhưng cấu tạo sản phẩm có thể khác nhau. Khi lựa chọn nên dựa vào hình dạng thực tế, kích thước và datasheet thay vì chỉ dựa vào tên gọi.

Dây nhôm có dùng đầu cos đồng được không?

Không nên mặc định sử dụng. Với conductor nhôm cần chọn đầu nối được nhà sản xuất xác nhận phù hợp; khi chuyển tiếp sang đầu cực bằng đồng có thể cần giải pháp lưỡng kim thích hợp.

Bấm đầu cos bằng kìm thông thường được không?

Nên sử dụng dụng cụ và khuôn bấm được thiết kế cho đúng loại đầu cos và dải conductor. Kìm không phù hợp có thể không tạo được mối ép đúng yêu cầu.

Đầu cos trần có bắt buộc phải bọc ống co nhiệt không?

Không phải mọi ứng dụng đều giống nhau. Yêu cầu cách điện phải dựa trên thiết kế đầu cực, điện áp, khoảng cách điện, môi trường và tiêu chuẩn của hệ thống.

Kết Luận

Đầu cos tuy có kích thước nhỏ nhưng là thành phần quan trọng của một mối nối điện. Việc lựa chọn chính xác giúp conductor và đầu cực thiết bị tạo được kết nối phù hợp, đồng thời thuận tiện hơn trong lắp đặt, kiểm tra và bảo trì.

Thay vì chỉ hỏi “dây này bao nhiêu mm²?”, khi lựa chọn cần kiểm tra đầy đủ vật liệu dây, loại conductor, tiết diện, hình dạng đầu cực, kích thước vít/bu lông, kích thước terminal và dụng cụ bấm.

Đối với tủ điện, M&E, Solar, Data Center, dây chuyền sản xuất, hệ thống điều khiển và hạ tầng công nghiệp, chọn đúng loại cos và bấm đúng kỹ thuật là bước không nên bỏ qua.
