Đầu Cosse Là Gì? Cách Chọn Đầu Cos Theo Tiết Diện Dây, Kiểu Bấm Và Vật Liệu

Đầu cosse, còn gọi là đầu cos, đầu cốt điện hoặc cable lug, là phụ kiện dùng để tạo điểm kết nối giữa dây dẫn với Terminal Block, CB/MCCB, contactor, thanh cái, motor và các thiết bị điện khác. Việc chọn đúng đầu cos không chỉ phụ thuộc vào tiết diện dây mà còn phải phù hợp với loại conductor, kiểu đầu cực, kích thước vít/bu lông, vật liệu đầu cos và phương pháp bấm.

Ví dụ, cùng là dây 2.5 mm² nhưng nếu đấu vào Terminal Block có khoang nhận dây có thể dùng ferrule hoặc cos pin; nếu đấu vào cọc vít lại cần cos tròn hoặc cos chỉa đúng kích thước vít. Với cáp lực 35 mm² đấu vào busbar M10, cần chọn cable lug đúng 35 mm² và đúng lỗ bu lông thay vì chỉ chọn theo tiết diện.

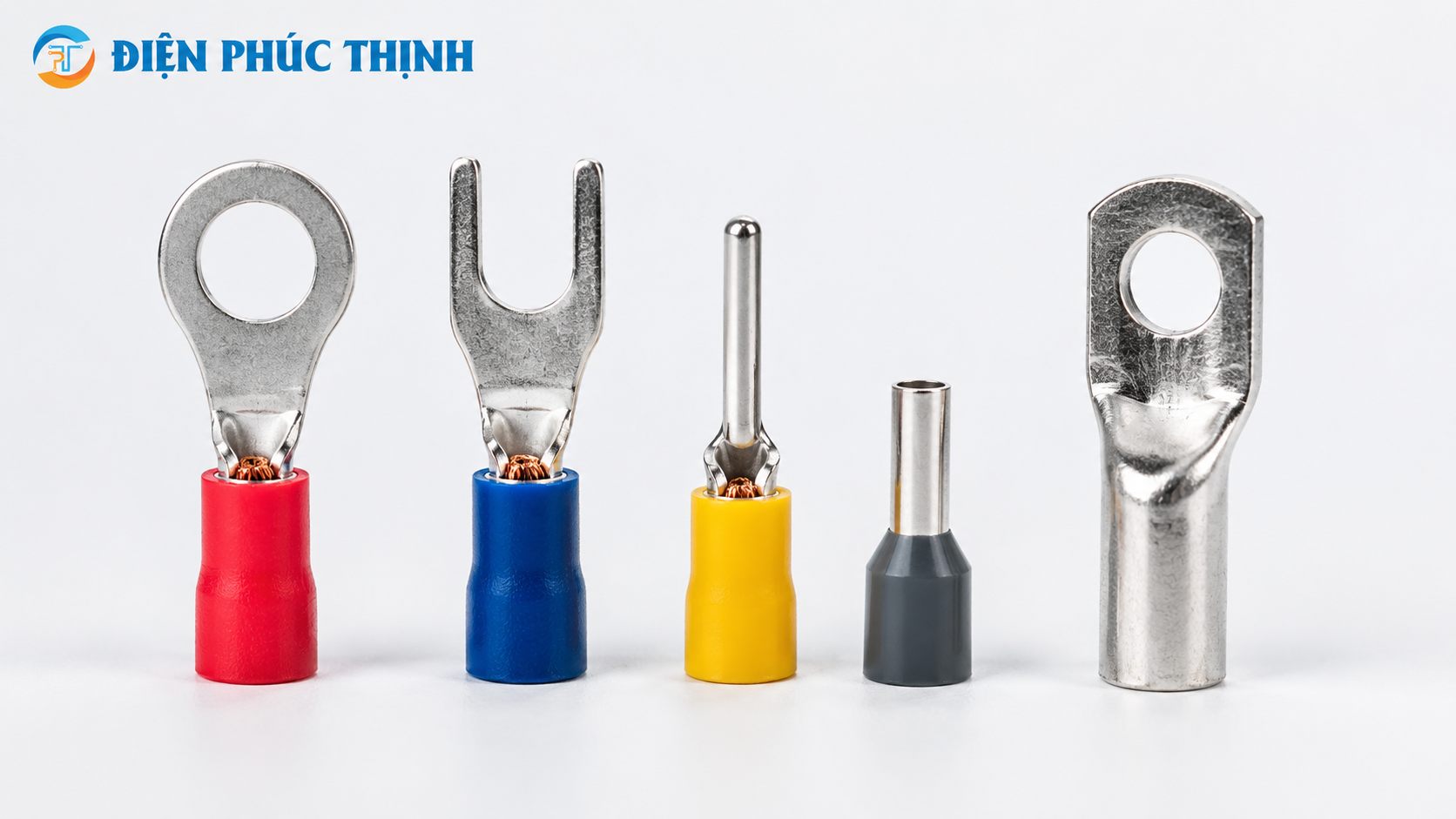

Đầu Cosse Là Gì?

Đầu cosse là phụ kiện được gắn vào đầu conductor để tạo một bề mặt hoặc hình dạng tiếp xúc phù hợp với thiết bị điện. Tùy cấu tạo, sản phẩm còn được gọi là cable lug, terminal lug, crimp terminal hoặc ferrule.

Phần nhận dây của đầu cos thường được ép chặt vào conductor bằng kìm bấm cơ khí, kìm ratchet hoặc máy ép thủy lực. Phần còn lại được thiết kế để kết nối với:

• Terminal Block.
• MCB, MCCB và ACB.
• Contactor và relay.
• Thanh cái đồng – Busbar.
• Motor và máy phát điện.
• Biến tần.
• PLC và module I/O.
• Máy biến áp.

Tùy loại dây và môi trường, đầu cos có thể được chế tạo từ đồng, đồng mạ thiếc, nhôm hoặc vật liệu lưỡng kim nhôm – đồng.

Tham khảo: Danh mục đầu Cosse.

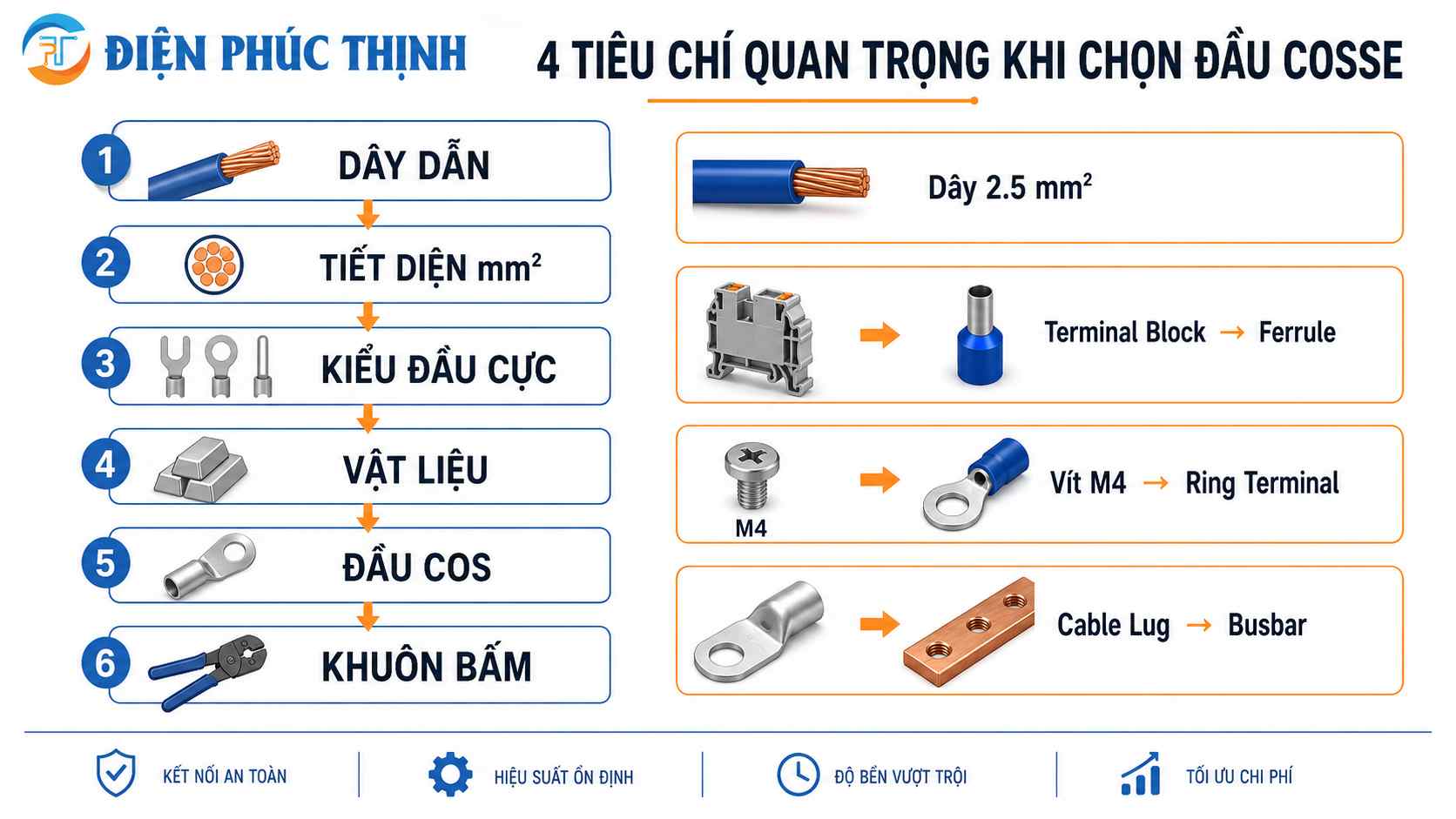

4 Tiêu Chí Quan Trọng Khi Chọn Đầu Cosse

Cách Chọn Đầu Cos Theo Tiết Diện Dây

Tiết diện dây là thông số đầu tiên cần xác định. Phần barrel hoặc ống nhận conductor của đầu cos phải được nhà sản xuất xác nhận phù hợp với dây đang sử dụng.

Không nên sử dụng đầu cos quá lớn rồi ép nhiều lần để bù khoảng trống, cũng không nên cắt bớt sợi conductor để nhét dây vào đầu cos nhỏ hơn.

Xem bảng chi tiết: Bảng chọn đầu cos theo tiết diện dây 0.5–240 mm².

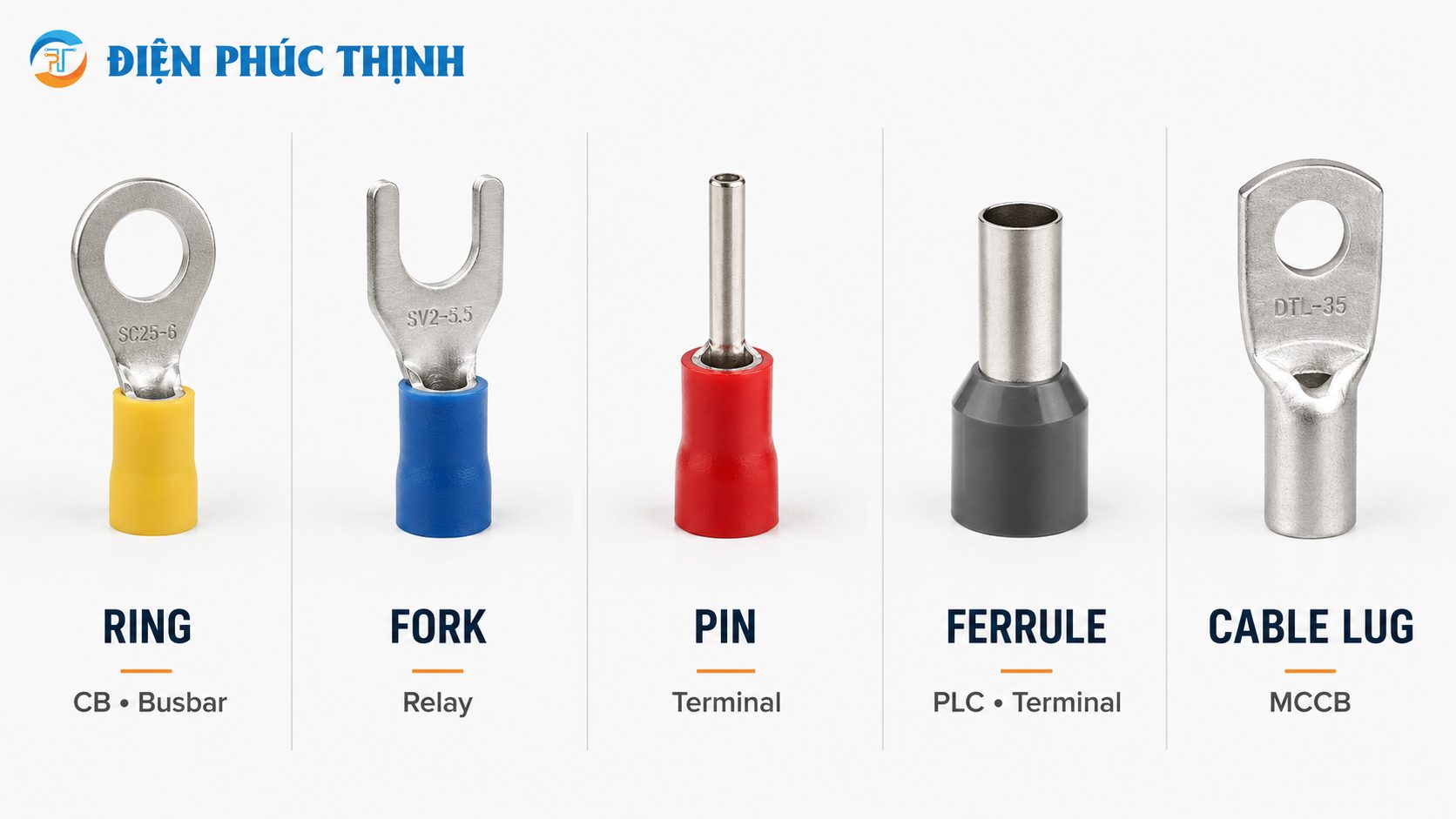

Chọn Đầu Cos Theo Kiểu Đầu Nối

Sau tiết diện dây, cần quan sát thiết bị mà conductor sẽ được đấu vào. Đây là bước quyết định nên dùng cos tròn, cos chỉa, cos pin, ferrule hay cable lug dạng ống.

Cos Tròn – Ring Terminal

Cos tròn có phần đầu dạng vòng khép kín, được bắt bằng vít hoặc bu lông. Loại này thường sử dụng tại CB, busbar, motor hoặc các đầu cực cần liên kết cơ học chắc chắn.

Cần kiểm tra đồng thời tiết diện dây và đường kính lỗ. Ví dụ cùng dây 35 mm² có thể có phiên bản lỗ M8, M10 hoặc M12.

Cos Chỉa – Fork / Spade Terminal

Cos chỉa có đầu dạng chữ U, cho phép tháo lắp tại một số đầu vít mà không cần tháo hoàn toàn vít khỏi thiết bị.

Loại này thường gặp trong Terminal Block dạng vít, relay, contactor và các mạch điều khiển.

Cos Pin

Cos pin có phần tiếp xúc dạng thanh thẳng để đưa vào terminal có khoang nhận conductor. Ngoài tiết diện, cần kiểm tra chiều dài và kích thước phần pin.

Ferrule – Cord End Terminal

Ferrule được sử dụng nhiều với dây mềm nhiều sợi. Sau khi ép, ferrule giữ các sợi conductor gọn lại để đưa vào Terminal Block hoặc thiết bị tương thích.

Với dây 2.5 mm², ví dụ có thể gặp các mã E2508 hoặc E2512 tùy chiều dài phần ferrule và chiều sâu terminal.

Xem thêm: Dây điện 2.5 mm² nên chọn đầu cos SC hay đầu cos pin?.

Cable Lug Dạng Ống

Đây là nhóm đầu cos thường dùng cho cáp lực có tiết diện lớn. Phần barrel nhận conductor được ép bằng dụng cụ cơ khí hoặc thủy lực; phần palm có lỗ để bắt vào MCCB, busbar, motor hoặc máy biến áp.

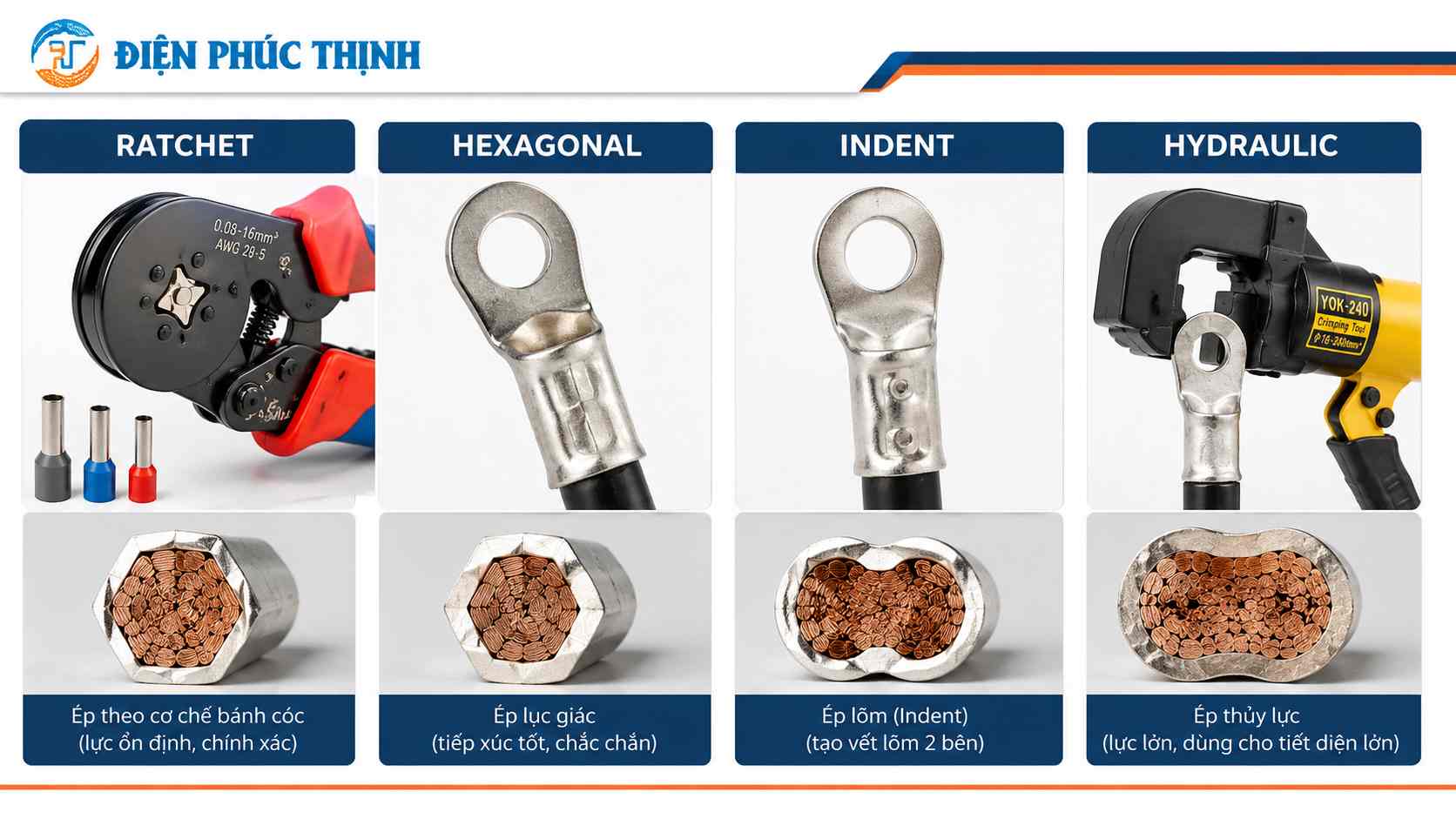

Đầu Cos Được Bấm Bằng Những Kiểu Nào?

Chọn đúng đầu cos nhưng dùng sai khuôn bấm vẫn có thể làm mối nối không đạt yêu cầu. Crimp profile phải phù hợp với sản phẩm, conductor và hướng dẫn của nhà sản xuất.

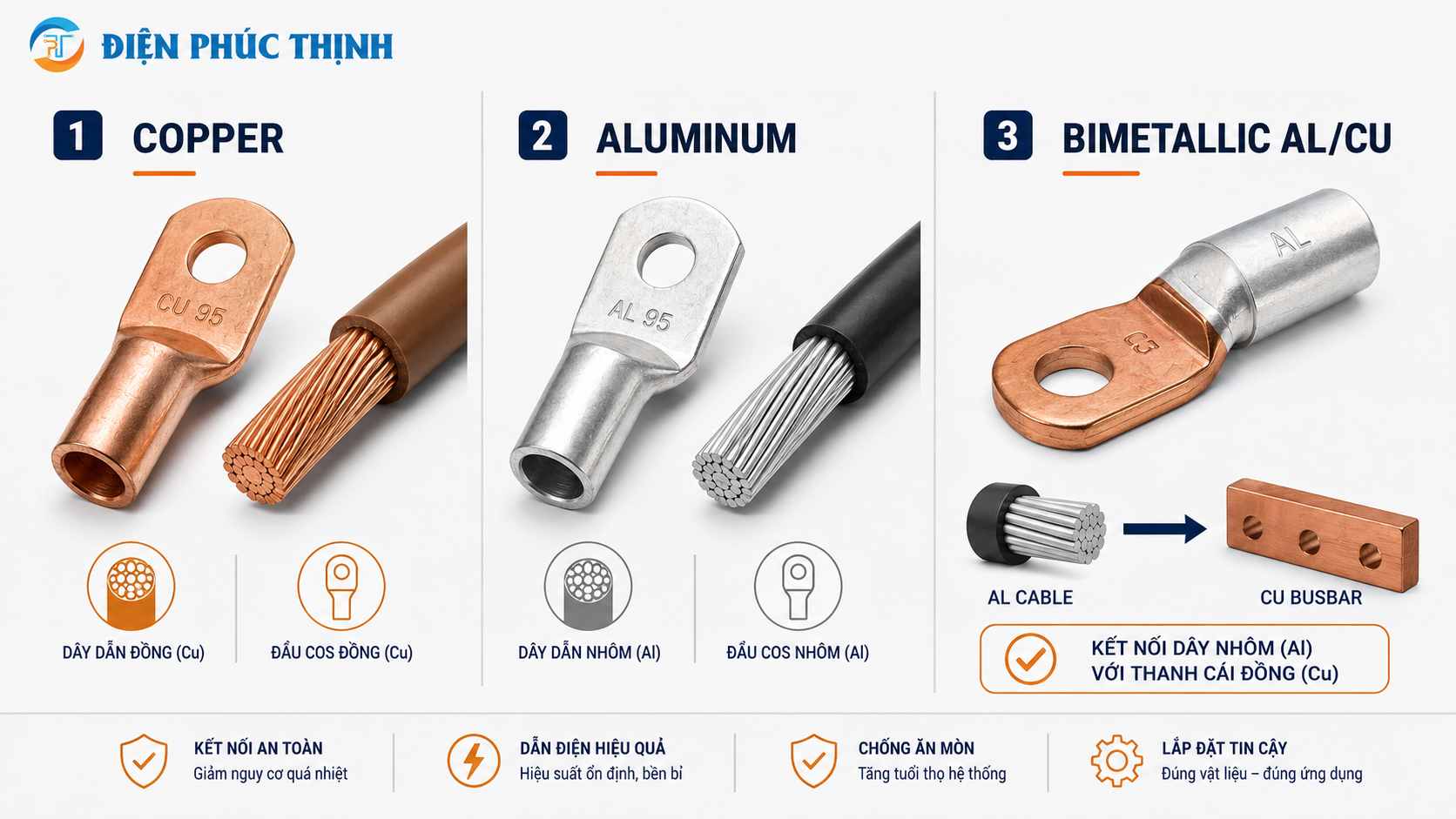

Chọn Đầu Cos Đồng, Nhôm Hay Lưỡng Kim?

Vật liệu đầu cos phải tương thích với conductor và điểm đấu nối. Đây đặc biệt quan trọng với hệ thống sử dụng cáp nhôm hoặc môi trường có nguy cơ ăn mòn.

Không nên dùng đầu cos đồng thông thường để ép trực tiếp lên conductor nhôm nếu sản phẩm không được thiết kế cho ứng dụng đó.

Cách Đọc Mã Đầu Cosse

Mã sản phẩm thường thể hiện một phần thông tin về dòng sản phẩm, tiết diện dây, chiều dài pin hoặc kích thước lỗ. Tuy nhiên cách đặt mã khác nhau giữa các nhà sản xuất nên không nên áp một quy tắc cho mọi hãng.

Ví dụ E2508

• E: nhóm ferrule / cord end terminal.
• 25: dây khoảng 2.5 mm².
• 08: phần pin dài khoảng 8 mm theo cách đặt mã của dòng tương ứng.

Ví dụ SNB3-5

Mã thuộc dòng cos chỉa trần KST. Khi chọn cần đối chiếu catalogue để xác định dải conductor và kích thước phần fork, không suy luận chỉ dựa vào tên.

Ví dụ TLD10-35

Đây là đầu cos đồng dạng ống KST cho conductor khoảng 35 mm². Các ký hiệu kích thước còn lại cần được đối chiếu trực tiếp bảng kích thước của series.

Chọn Đầu Cos Theo Thiết Bị Đấu Nối

Cách Chọn Đầu Cosse Qua 7 Bước

Những Lỗi Thường Gặp Khi Chọn Và Bấm Đầu Cos

Chọn đúng tiết diện nhưng sai lỗ bu lông: đầu cos có thể không lắp được hoặc bề mặt tiếp xúc không phù hợp.

Dùng cos quá lớn: việc ép nhiều lần không phải giải pháp thay thế cho đúng size.

Cắt bớt sợi dây để luồn vào cos nhỏ: làm giảm tiết diện conductor thực tế.

Dùng sai vật liệu: đặc biệt nguy hiểm khi kết nối conductor nhôm với terminal đồng mà không có giải pháp phù hợp.

Dùng sai khuôn bấm: có thể tạo mối ép không đúng hình dạng hoặc không đủ lực.

Tuốt dây quá dài hoặc quá ngắn: conductor không nằm đúng vùng barrel.

Không kiểm tra terminal: ferrule hoặc cos pin có thể đúng tiết diện nhưng quá dài hoặc quá lớn so với khoang nhận dây.

Mặc định mọi đầu cos trần đều phải quấn băng keo: phương pháp cách điện phải theo thiết kế đầu cực, điện áp và yêu cầu hệ thống.

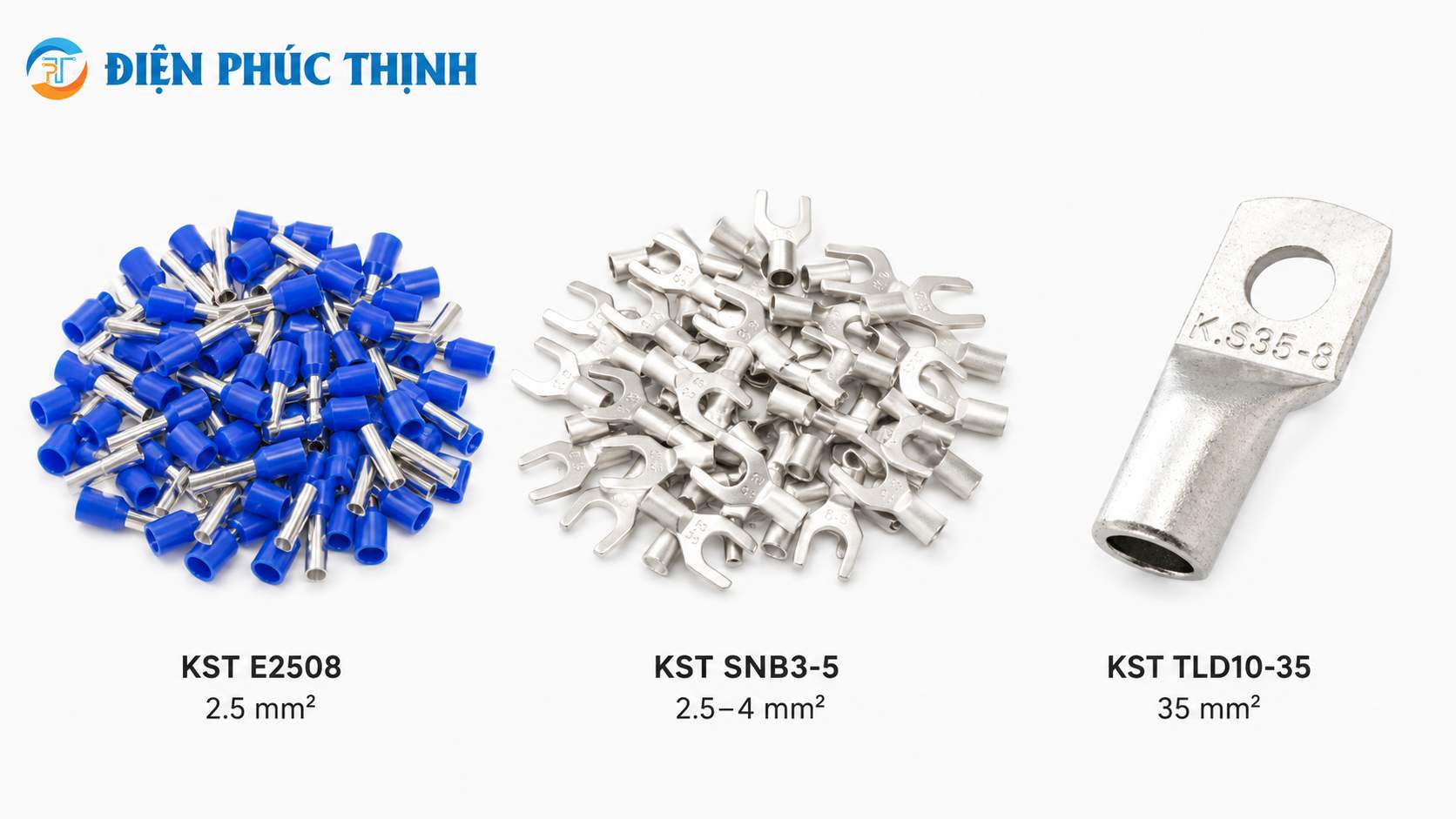

Một Số Đầu Cos KST Trên Phukiencap.com

Tùy tiết diện và kiểu đầu nối, có thể tham khảo một số sản phẩm KST sau:

Câu Hỏi Thường Gặp Về Đầu Cosse

Đầu cosse là gì?

Đầu cosse là phụ kiện gắn vào conductor để tạo điểm kết nối phù hợp giữa dây dẫn và thiết bị điện hoặc giữa hai conductor.

Chọn đầu cos theo mm² như thế nào?

Tiết diện dây phải nằm trong dải conductor mà đầu cos cho phép. Sau đó cần kiểm tra thêm hình dạng đầu cực và kích thước vít hoặc terminal.

Dây 2.5 mm² dùng đầu cos nào?

Nếu đấu Terminal Block có thể sử dụng E2508/E2512 hoặc ferrule tương thích. Nếu đấu vít cần cos tròn hoặc cos chỉa thuộc dải 1.5–2.5 mm² và đúng kích thước vít.

Dây 35 mm² dùng đầu cos gì?

Nếu đấu cáp lực vào MCCB, busbar hoặc motor thường sử dụng cable lug dạng ống cho 35 mm², nhưng cần chọn thêm đúng kích thước lỗ M8, M10, M12... của đầu cực.

Đầu cos pin và ferrule có giống nhau không?

Tên gọi trên thị trường đôi khi được sử dụng lẫn nhau, nhưng cấu tạo có thể khác. Khi mua nên kiểm tra hình dạng, kích thước và catalogue của đúng sản phẩm.

Đầu cos đồng có dùng cho dây nhôm được không?

Không nên mặc định sử dụng. Dây nhôm cần đầu nối được thiết kế phù hợp hoặc đầu cos lưỡng kim khi chuyển tiếp sang terminal đồng.

Có thể bấm cos bằng kìm điện thông thường không?

Không nên. Cần sử dụng kìm và khuôn crimp phù hợp với loại cos và dải conductor.

Cùng dây 35 mm² có dùng chung một mã cos không?

Không nhất thiết. Đầu cos 35 mm² còn khác nhau ở kích thước lỗ, chiều dài barrel, kiểu palm, vật liệu và series sản phẩm.

Kết Luận

Đầu cosse là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến chất lượng của mối nối điện. Để lựa chọn đúng, không nên chỉ dựa vào tiết diện dây mà cần xem đồng thời loại conductor, hình dạng đầu cực, kích thước vít, vật liệu và phương pháp bấm.

Nguyên tắc lựa chọn có thể tóm tắt:

đúng tiết diện → đúng conductor → đúng đầu cực → đúng lỗ/chiều dài → đúng vật liệu → đúng khuôn bấm.

Đối với cáp lực tiết diện lớn, đặc biệt từ hàng chục đến hàng trăm mm², nên ưu tiên đối chiếu catalogue của đúng cable lug và dụng cụ ép thay vì chỉ sử dụng bảng quy đổi chung.
