Cáp PROFINET lắp cố định, uốn thỉnh thoảng và chạy xích dẫn cáp khác nhau thế nào?
Cáp PROFINET lắp cố định, uốn thỉnh thoảng và chạy xích dẫn cáp khác nhau ở chế độ chuyển động mà cáp được thiết kế để chịu. Tuyến đứng yên sau khi lắp có thể xem Type A; vị trí chỉ dịch chuyển khi bảo trì xem Type B; đoạn uốn lặp lại theo hành trình máy cần mã được hãng công bố cho xích dẫn cáp. Với ba mã LAPP trong bài, các nhánh tương ứng là 2170891, 2170886 và 2170894.
Đây là bước lọc theo ứng dụng, chưa phải xác nhận lắp được cho mọi máy. Khi chọn cáp chạy xích, cần kiểm tiếp bán kính uốn, số chu kỳ, hành trình, tốc độ, gia tốc, nhiệt độ và đầu nối. Nếu tuyến còn bị xoắn quanh trục, phải kiểm riêng khả năng chịu xoắn của đúng mã.
Uốn thỉnh thoảng: cáp chỉ dịch chuyển ở những lần điều chỉnh hoặc bảo trì → xem Type B.
Uốn lặp lại trong xích: cáp đi theo bộ phận chuyển động của máy → chọn mã có công bố dùng cho xích và dữ liệu chu kỳ phù hợp.
Có xoắn: kiểm dữ liệu chịu xoắn; nhãn Type C chưa đủ để chốt.
Phân biệt theo cách cáp làm việc sau khi lắp
Lắp cố định: cáp đứng yên trong quá trình vận hành
Ví dụ là đoạn từ switch đến thiết bị cố định, được đỡ và giữ trên tuyến không thay đổi hình dạng khi máy chạy. Cáp vẫn phải uốn khi thi công, nhưng việc đó không biến tuyến thành ứng dụng chuyển động. Với Type A, cần giữ đúng bán kính và điều kiện lắp đặt, rồi tránh để đoạn cáp phải uốn lặp lại sau khi đưa vào sử dụng.
Uốn thỉnh thoảng: có dịch chuyển, nhưng không đi theo từng chu kỳ máy

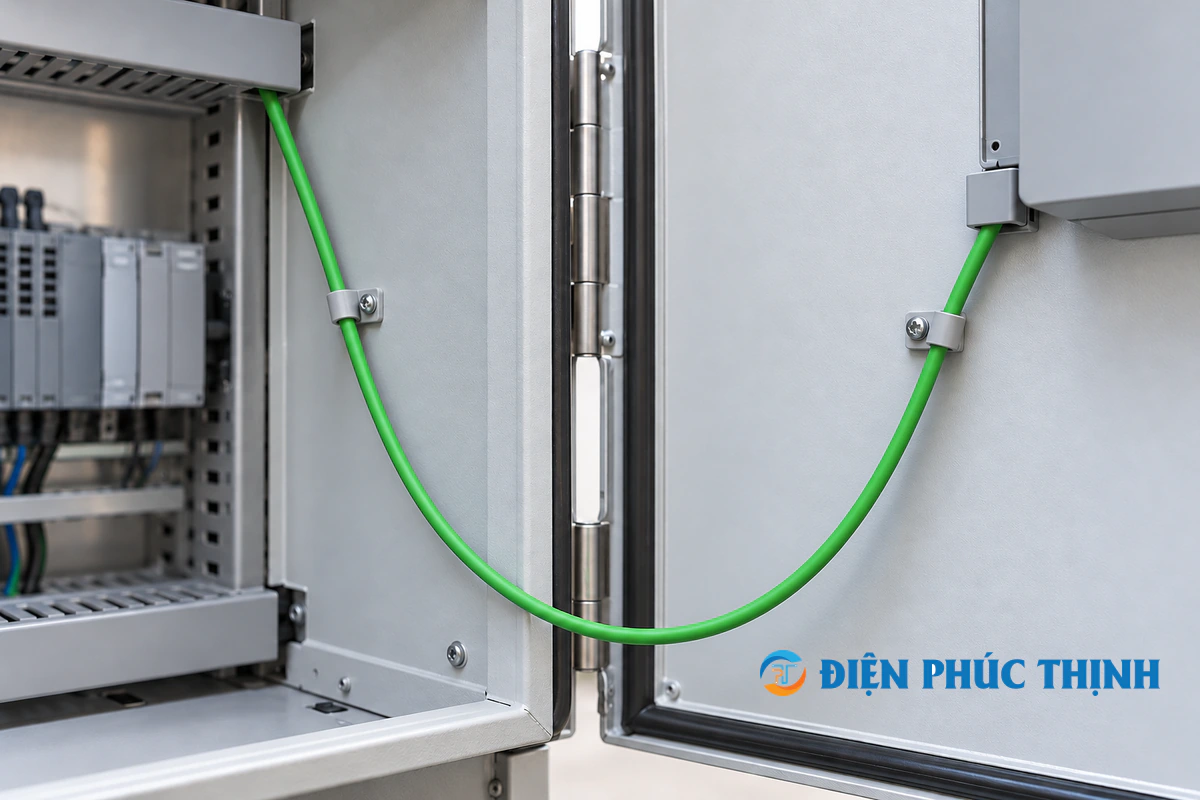

Một đoạn cáp đến bộ phận chỉ mở hoặc dịch chuyển khi bảo trì có thể thuộc nhánh này. Type B là hướng kiểm phù hợp, nhưng vẫn phải đối chiếu mức uốn và điều kiện thực tế. Không dùng riêng tên vị trí để quyết định: cửa hoặc nắp máy đóng mở trong mọi chu kỳ sản xuất có yêu cầu khác với cửa chỉ mở vài lần để bảo trì.
Chạy xích dẫn cáp: chịu uốn lặp lại theo hành trình
Đoạn cáp nối đến bàn trượt hoặc cụm chuyển động, nằm trong xích dẫn cáp và thay đổi độ cong khi máy chạy, cần được chọn theo ứng dụng uốn lặp lại. Máy có thời gian dừng giữa các hành trình vẫn tạo chu kỳ uốn; không cần chạy suốt ngày mới phải kiểm khả năng này. Trong ba mã đối chiếu dưới đây, LAPP công bố 2170894 cho ứng dụng xích dẫn cáp.
Cơ sở phân loại: PI North America – các loại cáp PROFINET đồng. PI còn nêu Type R cho robot. Bài này tập trung vào ba chế độ lắp đặt đang cần so sánh, không coi A/B/C là toàn bộ phân loại cáp PROFINET.
Đối chiếu LAPP 2170891, 2170886 và 2170894
Ba mã đều là cáp ETHERLINE bốn lõi dùng cho PROFINET, nhưng khác chế độ cơ học. Bảng giữ nguyên tên thương mại của hãng; chữ Cat.5 trong tên một số mã không phải căn cứ để suy ra khả năng chịu chuyển động.
Bảng 1. So sánh theo đúng mã và chế độ sử dụng được nêu trong từng cột
| Tiêu chí | 2170891 ETHERLINE PN Cat.5e Y |
2170886 ETHERLINE PN Cat.5 Y FLEX FC |
2170894 ETHERLINE FD P FC CAT5 |
|---|---|---|---|
| Type và ứng dụng đối chiếu | Type A; lắp cố định | Type B; lắp cố định hoặc uốn thỉnh thoảng | Type C; chuyển động liên tục trong xích dẫn cáp |
| Ruột dẫn | AWG22/1; ruột đặc | AWG22/7; ruột bện 7 sợi | AWG22/7; ruột bện 7 sợi |
| Vỏ ngoài | PVC | PVC | PUR |
| Đường kính ngoài danh nghĩa | 6,3 mm | 6,5 mm | 6,5 mm |
| Bán kính uốn tối thiểu theo chế độ đang so sánh | Cố định: 7,5 × D; giá trị hãng niêm yết: 49,5 mm |
Uốn thỉnh thoảng: 8 × D; giá trị hãng niêm yết: 54,4 mm |
Uốn động liên tục: 8 × D; giá trị hãng niêm yết: 52 mm |
| Dải nhiệt độ theo chế độ trên | Cố định: −40 °C đến +70 °C | Uốn thỉnh thoảng: −20 °C đến +60 °C | Uốn động liên tục: −20 °C đến +60 °C |
| Khi cần chạy xích lặp lại | Loại khỏi nhánh chọn này | Loại khỏi nhánh chọn này | Giữ để kiểm bán kính, chu kỳ và điều kiện máy |
Nguồn bảng: thông tin model LAPP 2170891, 2170886 và 2170894, đối chiếu ngày 26/10/2026. D là đường kính ngoài của cáp. Các giá trị bán kính bằng mm được giữ theo từng trang model; không tự giảm ngưỡng bằng cách chỉ nhân với OD danh nghĩa. Dải nhiệt độ được hãng ghi theo nhiệt độ ruột dẫn, không thay cho nhiệt độ thi công hoặc mọi điều kiện môi trường.
Cùng là AWG22/7 chưa có nghĩa chịu chuyển động như nhau. 2170886 và 2170894 đều bện 7 sợi, nhưng một mã dành cho uốn thỉnh thoảng, một mã có công bố dùng trong xích. Vì vậy, không chọn cáp chạy xích chỉ từ chữ FLEX, số sợi bện hay cảm giác mềm khi cầm.
Cả ba mã được LAPP mô tả có cấu trúc star quad: bốn lõi được xoắn chung theo cấu trúc quad. Ký hiệu 2×2 thể hiện hai cặp tín hiệu, không nên diễn giải thành hai đôi xoắn riêng về cấu tạo. Khi chọn đầu nối và dụng cụ tuốt, cần đọc cấu trúc thật của đúng mã.
Đọc bán kính uốn cùng số chu kỳ của cáp chạy xích
Bảng A2-2 của LAPP nêu các mốc cho 2170894 với gia tốc 3 m/s², tốc độ 3 m/s, hành trình 5 m và nhiệt độ 20 °C. Đây là điều kiện tham chiếu, không phải giới hạn tốc độ/gia tốc tối đa hay bảo đảm tuổi thọ.
Bảng 2. Mốc tham khảo cho 2170894 trong đúng điều kiện A2-2
| Chu kỳ uốn tham khảo | Bán kính tương ứng |
|---|---|
| 2 triệu | 8 × D |
| 3 triệu | 11 × D |
| 5 triệu | 14 × D |
Nguồn: LAPP A2-2 – Data cables for use in drag chains, trang 1, dòng 2170894 và điều kiện cuối bảng.
Ví dụ giả định: lấy D = 6,5 mm, bán kính 60 mm vượt 8 × D = 52 mm, nhưng thấp hơn 11 × D = 71,5 mm ở mốc 3 triệu chu kỳ. Qua bước kiểm bán kính tối thiểu chưa đủ để chốt mục tiêu chu kỳ. Cần đối chiếu bán kính thực và điều kiện máy; khi khác điều kiện A2-2, không áp nguyên các mốc này.
Cáp chạy xích có dùng cho đoạn xoắn robot được không?
Chỉ khi đúng mã được công bố chịu kiểu xoắn đó. Uốn theo hành trình xích và xoắn quanh trục là hai yêu cầu cần đối chiếu riêng. Với 2170894, tài liệu thông tin model của LAPP ghi dùng cho xích và uốn liên tục, đồng thời ghi For torsional load: No. Vì vậy, không chọn mã này cho đoạn phải chịu xoắn chỉ vì nó là Type C.
Nếu tuyến đi qua khớp robot, hãy cung cấp góc xoắn trên đơn vị chiều dài, chiều dài đoạn chịu xoắn, chu kỳ và các chuyển động kết hợp để kiểm một mã chuyên dụng. Tên “cáp robot” hoặc “Type C” đứng riêng chưa cho biết giới hạn đó.
Đối chiếu: LAPP – Article information 2170894, bản xuất ngày 26/10/2026, trang 4.
Kiểm đầu nối và môi trường trước khi chốt mã
Sau khi lọc đúng chế độ chuyển động, cần đối chiếu tiếp các dữ liệu sau:
- Điều kiện cơ học: bán kính nhỏ nhất mà cáp thực sự chịu, hành trình, tốc độ, gia tốc và số chu kỳ yêu cầu. Với tuyến chạy xích, kiểm cả hướng dẫn bố trí và giữ cáp của hệ xích được chọn.
- Môi trường: nhiệt độ khi lắp và khi chạy, dầu hoặc chất tẩy rửa cụ thể, nước, UV và yêu cầu cháy/halogen nếu có. Không lấy riêng vật liệu PUR hay PVC để kết luận chịu được mọi hóa chất.
- Đầu nối: mã RJ45 hoặc M12, giao diện theo thiết bị, dải OD cáp, cỡ ruột dẫn, ruột đặc hay bện, đường kính lõi cách điện và cách tiếp xúc shield. Chữ Fast Connect không thay cho việc kiểm tài liệu đầu nối và dụng cụ.
- Yêu cầu truyền dẫn: tốc độ thiết bị và cấu hình tuyến phải phù hợp với cáp cùng đầu nối. Bảng này so chế độ cơ học của ba mã bốn lõi; không dùng nó để chọn thay cho mọi cấu hình Ethernet.
Có thể bắt đầu từ danh mục cáp Ethernet công nghiệp để đối chiếu nhóm hàng. Với điểm xuyên tủ, xem tiếp cách chọn cable gland cho cáp mạng công nghiệp; đó là bước chọn bộ phận giữ và làm kín sau khi đã xác định cáp.
Cần gửi gì để đối chiếu cáp PROFINET?
Nếu đã có mã, hãy gửi Article No. đầy đủ, số mét và chiều dài từng đoạn. Nếu chưa có mã, thông tin hữu ích nhất để bắt đầu là cáp đứng yên hay chuyển động thế nào, bán kính nhỏ nhất, điều kiện môi trường và mã đầu nối hai đầu. Với tuyến chạy xích, bổ sung hành trình, tốc độ, gia tốc và mục tiêu chu kỳ; với tuyến xoắn, bổ sung thông số xoắn.
Số lượng, thời điểm cần hàng và hồ sơ bắt buộc được ghi riêng để kiểm báo giá. Có thể tham khảo checklist gửi yêu cầu báo giá dây cáp khi chuẩn bị BOQ. Đừng chỉ ghi “cáp xanh PROFINET”: mô tả đó chưa đủ để phân biệt ba chế độ làm việc trong bài.
