Đế cầu chì GRL 10×38: Chọn lõi cầu chì gG và lập BOM thế nào cho đúng?

Đế cầu chì GRL RT18-32 dùng lõi cầu chì ống 10×38 mm, nhưng thông số 32A trên đế không có nghĩa mọi mạch đều phải sử dụng lõi 32A. Khi lập BOM tủ điện, cần xác định riêng mã đế, dòng và điện áp định mức của lõi gG, số cực, cấu hình đèn báo và số lượng từng vật tư.

Ví dụ, hai dòng đế GRL RT18-32/1P và RT18X-32/1P trên PHUKIENCAP đều được giới thiệu cho cầu chì 10×38 mm. Tuy nhiên, yêu cầu có LED cần đối chiếu mã đặt hàng thực tế. Lõi gG cũng phải chọn theo tải, dây dẫn, khả năng cắt ngắn mạch và điều kiện bảo vệ của mạch, không chọn chỉ theo kích thước hoặc dòng lớn nhất của đế.

Người mua có thể xem trước danh mục đế cầu chì GRL và các phiên bản lõi cầu chì gG 10×38 mm đang được giới thiệu trên PHUKIENCAP.

Đế Cầu Chì 32A Có Bắt Buộc Phải Lắp Lõi Cầu Chì 32A?

Không. Dòng định mức của đế và dòng định mức của lõi là hai thông số khác nhau. Đế cầu chì đảm nhiệm việc chứa, kết nối và, với loại được thiết kế phù hợp, hỗ trợ thao tác cách ly mạch. Lõi cầu chì là phần tử bảo vệ có đặc tính nóng chảy và cắt dòng sự cố.

Ví dụ, một thiết kế có thể sử dụng đế định mức 32A với lõi 6A hoặc 10A nếu tổ hợp đế – lõi được phép sử dụng và việc lựa chọn lõi đã được xác nhận theo yêu cầu bảo vệ mạch. Đây là ví dụ về sự khác nhau giữa hai định mức, không phải khuyến nghị tự chọn lõi 6A hay 10A cho một tải chưa biết.

Khi thiết kế bảo vệ, cần xét cả dòng làm việc, dòng khởi động hoặc dòng xung, dây dẫn, điều kiện nhiệt, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ. Không thể suy trực tiếp dòng lõi từ công suất thiết bị nếu chưa có đủ thông tin.

So Sánh GRL RT18-32/1P Và RT18X-32/1P: Chọn Phiên Bản Nào?

PHUKIENCAP hiện giới thiệu hai dòng đế cầu chì GRL 1P dùng lõi 10×38 mm:

1. GRL RT18-32/1P: dòng đế cầu chì 1 cực, lắp DIN rail. Cần xác nhận mã đặt hàng khi yêu cầu cấu hình không có bộ chỉ thị.

2. GRL RT18X-32/1P: phiên bản được PHUKIENCAP giới thiệu có LED chỉ thị. Khi đặt mua cần xác minh chức năng chỉ thị, điện áp vận hành LED và Order No. thực tế.

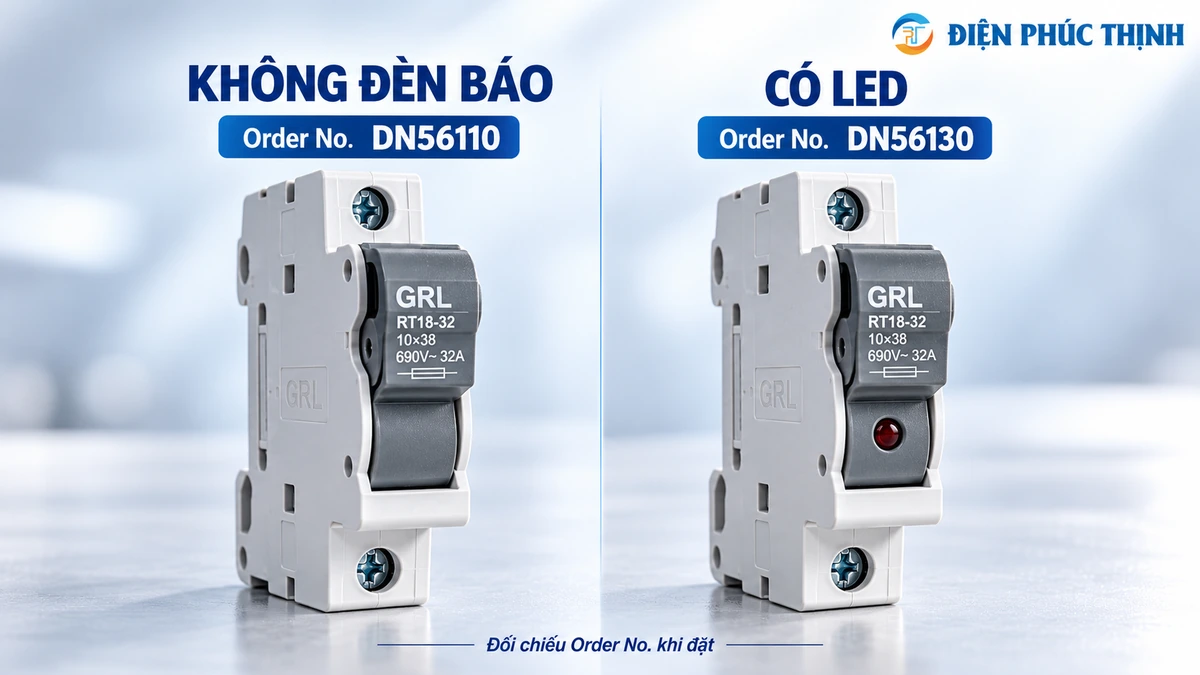

Trong catalogue RT18 của GRL, hãng liệt kê DN56110 cho loại 1P không có bộ chỉ thị và DN56130 cho loại 1P có LED. Đây là căn cứ để đối chiếu cấu hình, nhưng không nên mặc định tên thương mại RT18X-32/1P trên website tương đương một Order No. cụ thể khi chưa được nhà cung cấp xác nhận.

Không nên chọn bản LED chỉ vì có thêm đèn. Nếu dự án yêu cầu tín hiệu chỉ thị, cần kiểm tra điện áp mạch và đặc tính bộ chỉ thị; không xem đèn LED là thiết bị đo lường hoặc bằng chứng thay thế cho quy trình xác nhận mất điện trước bảo trì.

Chọn Lõi Cầu Chì gG 10×38 mm Theo Điện Áp Và Dòng Định Mức

Lõi cầu chì GRL RT18-32 (RO15) thuộc nhóm cầu chì ống 10×38 mm. Loại gG được sử dụng cho bảo vệ quá dòng theo đặc tính cầu chì được công bố, bao gồm vùng quá tải và ngắn mạch trong phạm vi áp dụng của hệ thống.

Tuy nhiên, cùng dòng RT18-32 (RO15) nhưng dải dòng định mức được catalogue GRL liệt kê khác nhau ở 500VAC và 690VAC.

Nguồn: GRL Cylindrical Fuse Links, RT18-32 (RO15). Các mức dòng trong bảng là lựa chọn sản phẩm được liệt kê theo điện áp, không phải hướng dẫn chọn dòng bảo vệ cho một mạch bất kỳ. Khả năng cắt là dữ liệu của lõi trong điều kiện quy định, không phải khả năng cắt độc lập của một đế rỗng.

Ví dụ, nếu mạch yêu cầu một lõi gG định mức 690VAC, không được tự chọn biến thể 20A hoặc 32A chỉ vì thấy các mức đó ở nhóm 500VAC. Phải kiểm tra đúng biến thể có định mức 690VAC phù hợp. Ngược lại, một mạch đang dùng điện áp thấp hơn cũng không thể chọn dòng lõi chỉ dựa vào việc catalogue có đủ các mức 2A đến 32A.

PHUKIENCAP đang giới thiệu lõi cầu chì GRL RT18-32 (RO15) gG 10×38 mm theo nhiều phiên bản dòng định mức. Khi báo giá, cần ghi rõ dòng, điện áp và số lượng của từng phiên bản; không ghi chung “cầu chì 10×38” nếu thiết kế đã yêu cầu một giá trị cụ thể.

Bốn Trường Hợp Không Nên Chốt Bộ Đế Và Lõi Ngay

Ngoài các tình huống trên, cần kiểm tra cả dải dây đấu nối của đế theo kiểu dây và đầu nối thực tế. Catalogue GRL công bố dải 0,75–25 mm² cho nhóm RT18-32 được tham khảo, nhưng điều đó không có nghĩa tất cả các loại dây, ferrule hoặc số lượng dây trong một cực đấu đều được chấp nhận như nhau.

Ví Dụ Lập BOM Cho Ba Mạch Có Cầu Chì gG

Ví dụ giả định: Một tủ điện có ba mạch F1, F2 và F3, mỗi mạch sử dụng một đế cầu chì 1P trên DIN rail. Giả sử bộ phận thiết kế đã xác nhận F1 và F2 sử dụng lõi gG 6A, còn F3 sử dụng lõi gG 10A, tất cả thuộc loại có điện áp định mức phù hợp với hệ thống.

Dự án yêu cầu thêm một lõi dự phòng cho mỗi mức dòng. Khi đó BOM có thể được lập như sau:

Kết quả ví dụ là 3 đế cầu chì và 5 lõi cầu chì, trong đó có 3 lõi lắp và 2 lõi dự phòng. Đây là phép tính số lượng theo dữ kiện giả định, không phải xác nhận lõi 6A hoặc 10A phù hợp về bảo vệ cho một thiết bị cụ thể.

Nếu một tủ cần nhiều mạch hoặc nhiều cực bảo vệ, không nên lấy số mạch nhân cơ học với một đế 1P. Phải kiểm tra sơ đồ điện, số cực cần bảo vệ, yêu cầu cách ly và cấu hình sản phẩm trước khi quy đổi số lượng đế và lõi.

Khi Đặt Bộ Đế Cầu Chì GRL Cần Gửi Những Thông Tin Gì?

Nếu đã có BOM được thiết kế và phê duyệt, nên giữ nguyên mã hàng và các thông số bắt buộc khi yêu cầu báo giá. Nếu cần thay thế sang mã khác, phải xác nhận lại tương thích về điện, cơ khí, chức năng và hồ sơ; không kết luận thay trực tiếp chỉ vì cùng kích thước 10×38 mm.

Câu Hỏi Thường Gặp

Đế cầu chì 32A lắp lõi 10A được không?

Về nguyên tắc, dòng lõi có thể nhỏ hơn dòng định mức đế nếu tổ hợp được hãng cho phép. Tuy nhiên, lõi 10A có phù hợp bảo vệ mạch hay không vẫn phải xác nhận theo thiết kế.

Cùng kích thước 10×38 mm có thay được mọi lõi cầu chì không?

Không. Phải đối chiếu loại cầu chì, dòng, điện áp, khả năng cắt và dữ liệu tương thích của hệ đế – lõi. Không dùng kích thước làm căn cứ duy nhất.

Có thể sử dụng lõi GRL gG 500VAC cho mạch DC không?

Không được tự suy như vậy. Cần phiên bản có định mức DC phù hợp và phải kiểm tra cả đế lẫn lõi theo tài liệu nhà sản xuất.

Kết Luận

Chọn đế cầu chì GRL 10×38 mm phải tách hai quyết định: chọn đúng đế và chọn đúng lõi gG. Đế 32A không đồng nghĩa phải lắp lõi 32A; đồng thời, các biến thể lõi ở 500VAC và 690VAC không có cùng dải dòng theo catalogue GRL.

Thứ tự hợp lý khi lập BOM là: yêu cầu bảo vệ mạch → mã và cấu hình đế → loại/dòng/điện áp lõi → số cực và kiểu lắp → số lượng lắp đặt → lõi dự phòng → RFQ. Cần đối chiếu mã đặt hàng của phiên bản có LED trước khi chốt đơn.
