Cách Bấm Đầu Cos Đúng Kỹ Thuật – Hướng Dẫn 6 Bước An Toàn, Chắc Điện

Cách bấm đầu cos đúng kỹ thuật không chỉ đơn giản là ép đầu cos thật chặt vào dây điện. Một mối bấm đạt yêu cầu phải sử dụng đúng loại đầu cos, đúng tiết diện dây, đúng khuôn bấm và đủ lực ép để duy trì khả năng dẫn điện ổn định trong suốt quá trình vận hành.

Nếu thực hiện sai, điểm đấu nối có thể bị lỏng, tăng điện trở tiếp xúc, phát nhiệt, oxy hóa hoặc tuột dây khi hệ thống rung. Đây là một trong những nguyên nhân tiềm ẩn gây cháy đầu nối, hỏng terminal, CB, contactor và các thiết bị điện liên quan.

Bài viết dưới đây hướng dẫn chi tiết cách bấm đầu cos dây điện qua 6 bước, đồng thời giải thích cách xử lý đối với đầu cos pin, đầu cos tròn, cos SC, cos chữ Y và những lỗi phổ biến cần tránh.

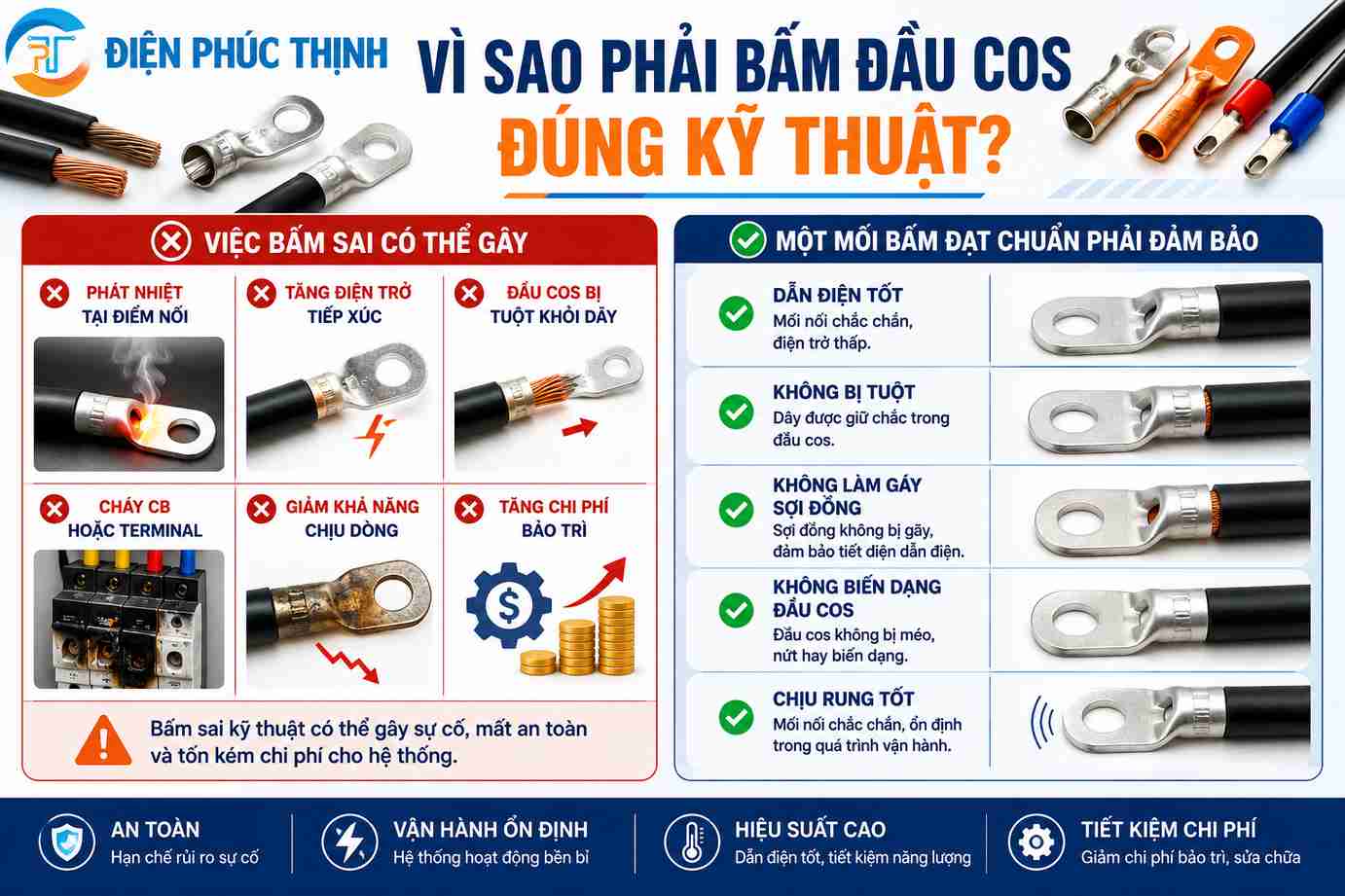

Vì Sao Phải Bấm Đầu Cos Đúng Kỹ Thuật?

Đầu cos tạo điểm tiếp xúc giữa dây dẫn và terminal, thanh cái, CB, MCCB, contactor hoặc đầu cực của thiết bị điện. Chất lượng của mối bấm ảnh hưởng trực tiếp đến điện trở tiếp xúc, khả năng dẫn dòng, độ chắc cơ học và khả năng chịu rung của điểm đấu nối.

Nhiều người cho rằng chỉ cần ép chặt đầu cos là đủ. Tuy nhiên, một mối bấm sai kỹ thuật có thể gây ra:

• Phát nhiệt bất thường tại điểm đấu nối.
• Tăng điện trở tiếp xúc và tổn hao điện năng.
• Dây bị tuột hoặc xoay bên trong đầu cos.
• Làm cháy đầu cực CB, terminal hoặc contactor.
• Giảm khả năng chịu dòng của dây dẫn.
• Tăng nguy cơ chạm chập và sự cố điện.
• Làm tăng chi phí kiểm tra, sửa chữa và bảo trì.

Một đầu cos được bấm đúng kỹ thuật cần đáp ứng các yêu cầu cơ bản sau:

• Lõi dẫn tiếp xúc đầy đủ với phần ống của đầu cos.
• Dây không bị tuột hoặc xoay sau khi bấm.
• Các sợi đồng không bị cắt, gãy hoặc bung ra ngoài.
• Đầu cos không bị nứt, méo hoặc biến dạng bất thường.
• Phần lõi trần không lộ quá dài bên ngoài đầu cos.
• Mối nối duy trì độ chắc khi thiết bị rung hoặc thay đổi nhiệt độ.

Cách Chọn Đầu Cos Và Dụng Cụ Phù Hợp

Trước khi tiến hành bấm cos, cần xác định ba yếu tố chính gồm loại đầu cos, tiết diện dây và kiểu điểm đấu nối. Không nên lựa chọn đầu cos chỉ dựa vào hình dạng bên ngoài hoặc cố đưa dây vào một đầu cos có kích thước gần tương đương.

Để nhận biết rõ cấu tạo và công dụng của từng loại, có thể tham khảo bài đầu cosse là gì và có bao nhiêu loại đầu cosse.

Dụng cụ cần chuẩn bị

• Đầu cos đúng loại, đúng vật liệu và đúng tiết diện dây.
• Kìm bấm cos cơ khí, kìm cóc hoặc kìm thủy lực.
• Khuôn bấm đúng kích thước đầu cos.
• Kìm hoặc dao tuốt dây chuyên dụng.
• Thước đo chiều dài phần dây cần tuốt.
• Ống co nhiệt hoặc phụ kiện bảo vệ nếu cần.
• Nhãn dây để nhận diện mạch điện sau khi đấu nối.

Đối với dây có tiết diện lớn, đặc biệt từ khoảng 35mm² trở lên, thường nên sử dụng kìm thủy lực hoặc máy ép cos phù hợp để tạo lực ép ổn định. Loại kìm, khuôn bấm, số điểm ép và hướng ép phải phù hợp với cấu tạo đầu cos và hướng dẫn của nhà sản xuất.

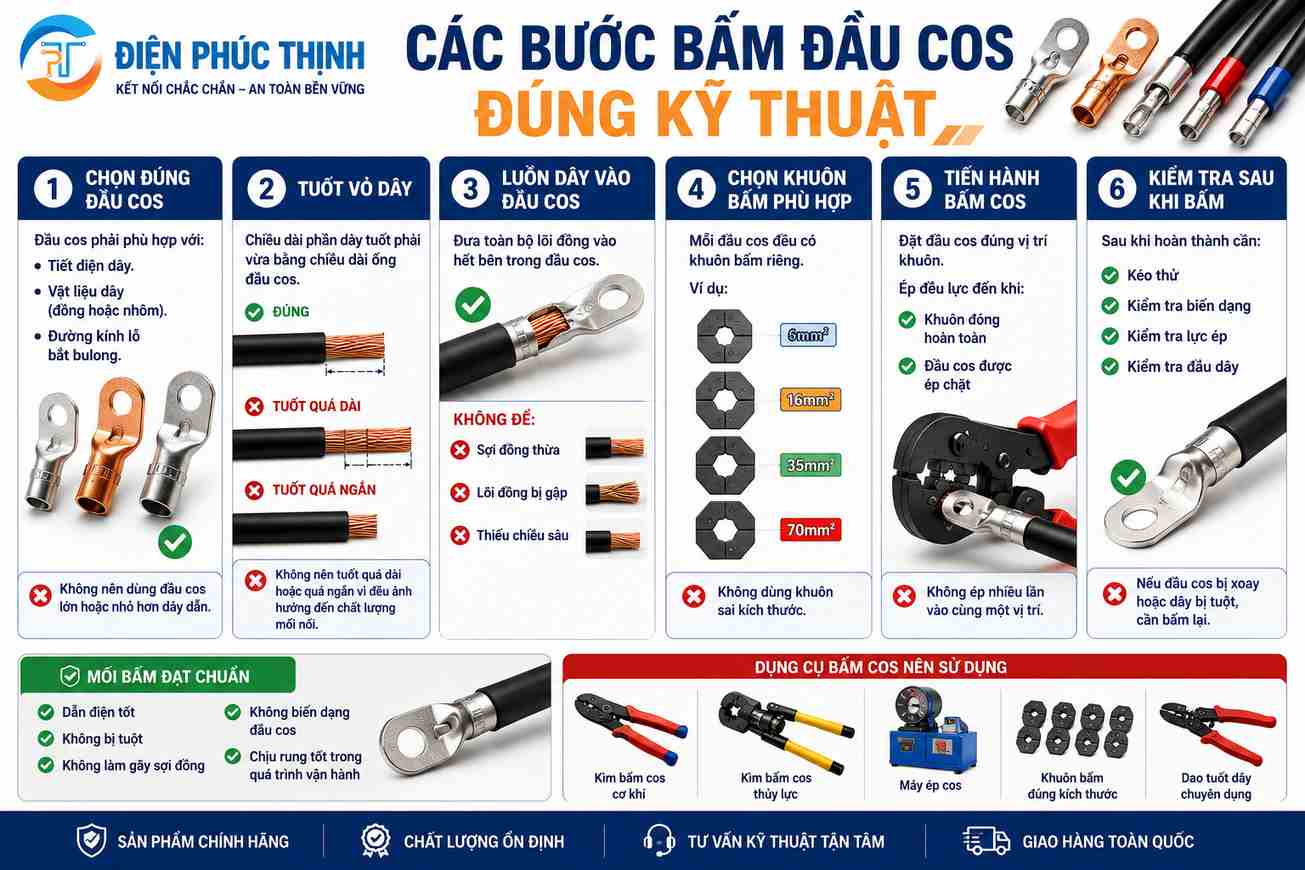

Cách Bấm Đầu Cos Đúng Kỹ Thuật Qua 6 Bước

Cách Bấm Đầu Cos Pin, Cos Tròn Và Cos Chữ Y

Cách bấm đầu cos pin hoặc đầu cos kim

Đầu cos pin thường được sử dụng để gom các sợi dây mềm trước khi đưa vào terminal block, PLC, relay hoặc thiết bị có đầu kẹp vít. Cần sử dụng kìm ép cos pin chuyên dụng để phần ống kim được ép đều quanh lõi dây.

1. Chọn đầu cos pin đúng tiết diện dây.
2. Tuốt dây vừa bằng chiều dài ống kim loại.
3. Đưa toàn bộ sợi đồng vào trong ống cos.
4. Đặt phần kim loại vào đúng khuôn bấm.
5. Ép hết hành trình và kiểm tra dây không bị tuột.

Xem thêm nhóm sản phẩm đầu cosse pin để lựa chọn đúng kích thước theo tiết diện dây.

Cách bấm đầu cos tròn hoặc cos SC

Cos tròn và cos SC thường được sử dụng tại các vị trí bắt bulông như CB, MCCB, thanh cái hoặc đầu cực thiết bị. Ngoài tiết diện dây, cần chọn đúng kích thước lỗ cos tương ứng với bulông M4, M5, M6, M8 hoặc kích thước thực tế của điểm đấu.

1. Chọn cos đúng tiết diện dây và kích thước lỗ bắt bulông.
2. Tuốt dây bằng chiều dài phần ống của đầu cos.
3. Đưa lõi dây vào hết phần ống nhận dây.
4. Chọn khuôn bấm đúng tiết diện.
5. Đặt đầu cos ngay tâm khuôn và ép đủ lực.
6. Kiểm tra vết ép, thân cos và thực hiện kéo thử.

Với dây nhỏ có thể sử dụng kìm bấm cơ khí phù hợp. Với dây lớn, nên sử dụng kìm thủy lực và khuôn đúng kích thước. Sau khi bấm cần kiểm tra cả mối ép lẫn bề mặt tiếp xúc của phần đầu tròn.

Cách bấm đầu cos chữ Y hoặc cos chỉa

Đầu cos chữ Y phù hợp với các điểm đấu vít có thể nới lỏng mà không cần tháo rời hoàn toàn vít. Loại đầu cos này thường xuất hiện trong relay, contactor, timer và cầu đấu.

1. Chọn cos chữ Y đúng tiết diện dây và kích thước vít.
2. Tuốt lớp cách điện đúng chiều dài phần ống kim loại.
3. Luồn lõi dây vào hết phần ống của đầu cos.
4. Đặt đúng phần kim loại vào khuôn bấm.
5. Ép đủ hành trình và kiểm tra lớp nhựa không bị vỡ.

Với đầu cos có bọc nhựa, không ép trực tiếp khuôn kim loại lên phần nhựa cách điện nếu kìm không được thiết kế cho loại đầu cos đó.

Xem thêm nhóm đầu cosse chỉa trần.

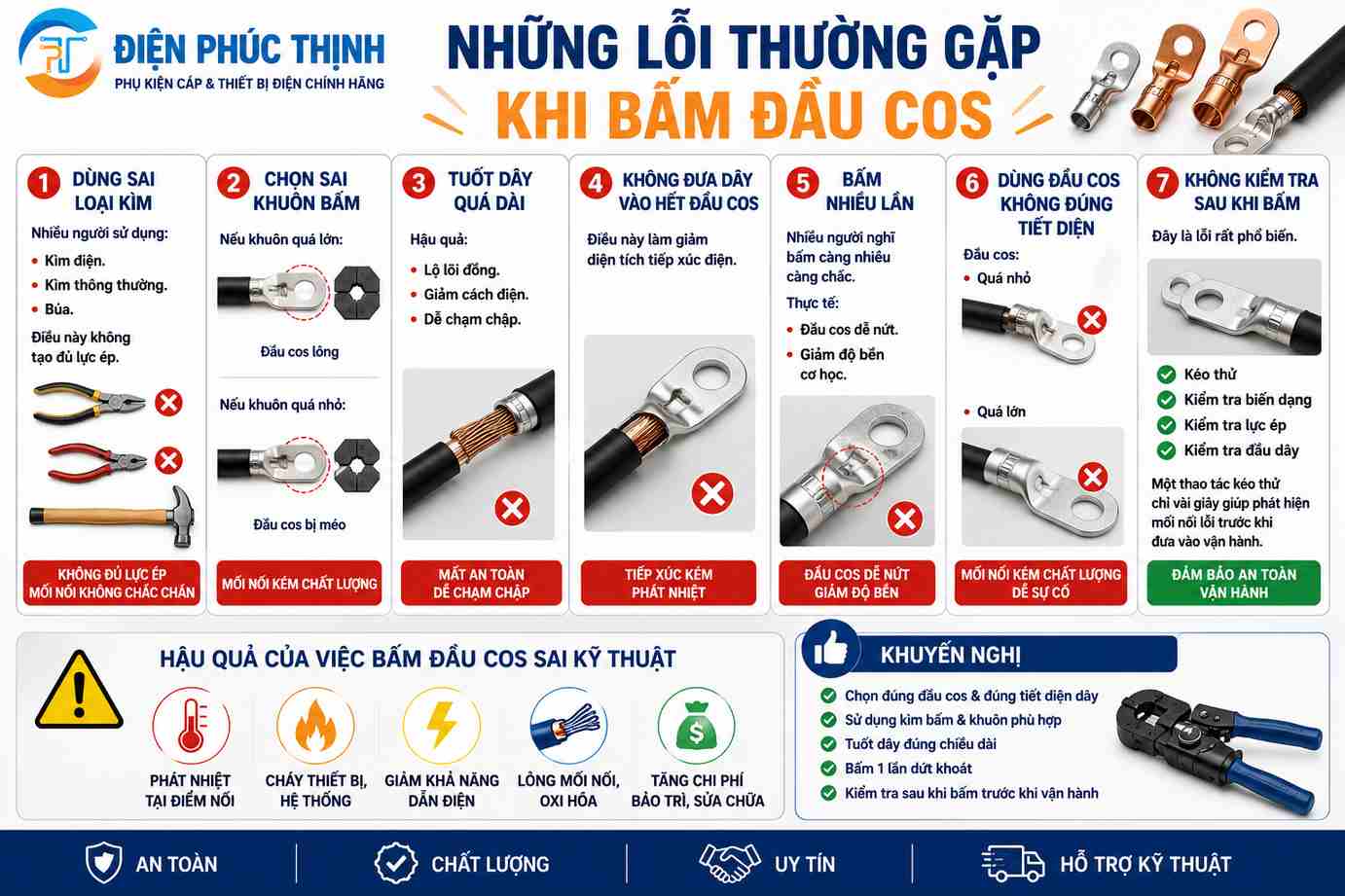

Những Lỗi Thường Gặp Khi Bấm Đầu Cos

Kinh Nghiệm Bấm Đầu Cos Theo Từng Ứng Dụng

Tủ điện điều khiển

Nên sử dụng cos pin, cos kim, cos chữ Y hoặc cos tròn có kích thước phù hợp với terminal. Kìm bấm cần tạo vết ép đều để gom gọn lõi dây mềm, tránh sợi đồng bung ra khi siết vít.

Tủ điện công suất

Ưu tiên đầu cos tròn, cos SC hoặc đầu cos đồng mạ thiếc phù hợp với dòng điện và điểm bắt bulông. Với dây lớn cần đặc biệt kiểm tra kích thước khuôn, lực ép và độ chắc của mối nối.

Hệ thống điện mặt trời

Cần lựa chọn vật liệu đầu cos phù hợp với dây dẫn và môi trường lắp đặt. Sau khi bấm nên sử dụng ống co nhiệt hoặc giải pháp bảo vệ thích hợp tại những vị trí có nguy cơ ẩm, bụi hoặc oxy hóa.

Nhà máy và hệ thống có độ rung cao

Ngoài việc bấm đúng lực, cần kiểm tra khả năng chịu kéo, cố định dây hợp lý và tránh để trọng lượng dây tác động trực tiếp lên đầu cos. Mối nối cũng nên được kiểm tra định kỳ trong quá trình bảo trì hệ thống.

Dụng Cụ Bấm Đầu Cos Nên Sử Dụng

Việc lựa chọn dụng cụ cần căn cứ vào loại đầu cos, tiết diện dây và tần suất thi công.

Câu Hỏi Thường Gặp Về Cách Bấm Đầu Cos

Điện Phúc Thịnh Cung Cấp Đầu Cos Và Phụ Kiện Đấu Nối

Điện Phúc Thịnh cung cấp các giải pháp đấu nối phục vụ tủ điện, hệ thống M&E, nhà máy sản xuất, điện mặt trời, trung tâm dữ liệu và hệ thống tự động hóa.

Danh mục sản phẩm gồm đầu cos đồng, đầu cos tròn, cos pin, cos chữ Y, cos nối thẳng, đầu cos cách điện và các phụ kiện đấu nối điện liên quan.

Để chọn sản phẩm phù hợp, khách hàng nên cung cấp đầy đủ các thông tin sau:

• Loại dây dẫn đồng hoặc nhôm.
• Tiết diện lõi dây.
• Loại điểm đấu nối.
• Kích thước bulông hoặc vít.
• Môi trường và yêu cầu sử dụng.
• Số lượng cần mua.

Bài Viết Và Nhóm Sản Phẩm Liên Quan

Kết Luận

Bấm đầu cos đúng kỹ thuật là bước quan trọng để tạo mối nối chắc chắn, duy trì khả năng dẫn điện và hạn chế phát nhiệt tại điểm tiếp xúc. Quy trình cần được thực hiện bằng đúng đầu cos, đúng dụng cụ, đúng khuôn và đủ lực ép.

Sau khi hoàn thành, luôn kiểm tra ngoại quan và kéo thử trước khi đưa mối nối vào vận hành. Không nên tái sử dụng đầu cos đã bị bấm sai, nứt, méo hoặc không giữ chắc lõi dây.

Đối với các công trình M&E, tủ điện công nghiệp, điện mặt trời, nhà máy và trung tâm dữ liệu, việc lựa chọn đúng đầu cos và thi công đúng quy trình sẽ giúp nâng cao độ tin cậy của hệ thống, hạn chế sự cố và giảm chi phí bảo trì lâu dài.
