Đặt Cos Nối Thẳng: Cần Kiểm Tra Gì Ở Hai Đầu Dây Và Lớp Cách Điện?
Khi đặt cos nối thẳng / Butt Splice Connector, không nên chỉ gửi một con số tiết diện dây. Cần kiểm tra riêng đầu dây A, đầu dây B và yêu cầu cách điện của mối nối. Nếu hai đầu dây không cùng dải tiết diện hoặc ứng dụng cần lớp cách điện khác Vinyl thông thường, mã cos có thể phải đổi.
Ví dụ KST BV2 là Butt Splice bọc Vinyl cho dải 1,5–2,5 mm². Điều đó có nghĩa khi dùng BV2, cả hai conductor đưa vào hai phía đều phải được đối chiếu với dải dây của đúng connector. Nếu một phía là 0,75 mm² còn phía kia 2,5 mm², không nên mặc định BV2 hoặc BV1 sẽ xử lý đúng cả hai đầu.
Đầu dây B: tiết diện + loại conductor + vật liệu.
Cách điện: đầu nối trần / Vinyl / Nylon / Heat-Shrink theo yêu cầu.
Môi trường: trong tủ, ngoài trời, ẩm, rung hoặc yêu cầu kín mối nối.
Số lượng: số mối nối cần đặt.
Nếu chưa xác định đúng nhóm đầu cos, xem trước bài Các loại đầu cos phổ biến và cách chọn hoặc hướng dẫn chọn đầu cos KST.

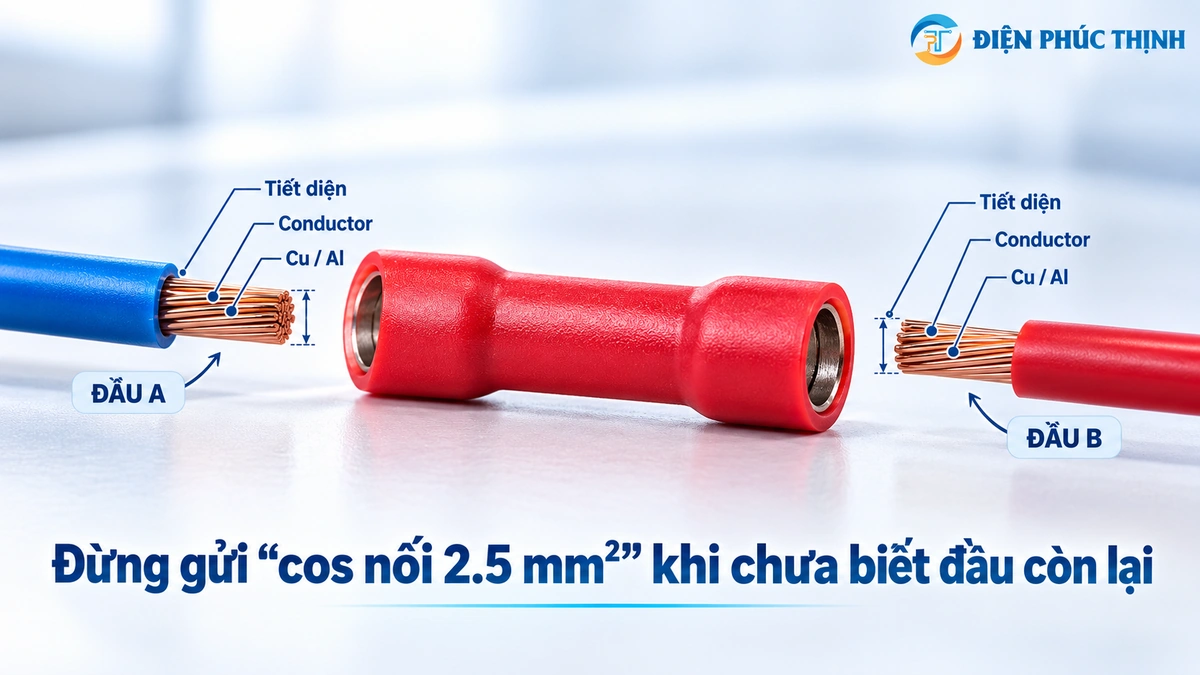

Trước Khi Chọn Mã, Hãy Tách Hai Đầu Dây Thành A Và B
Cos nối thẳng có hai phía nhận conductor. Vì vậy thông tin mua hàng nên được ghi thành hai đầu riêng thay vì chỉ ghi “cos nối dây 2,5 mm²”.
| Dữ liệu | Đầu dây A | Đầu dây B |
|---|---|---|
| Tiết diện | Ví dụ 1,5 mm² | Ví dụ 2,5 mm² |
| Loại conductor | Cứng / bện / mềm nhiều sợi | Cứng / bện / mềm nhiều sợi |
| Vật liệu | Cu / Al / loại khác | Cu / Al / loại khác |
| Tình trạng đầu dây | Dây mới / nối sửa chữa / dây hiện hữu | Dây mới / nối sửa chữa / dây hiện hữu |
Với connector tiêu chuẩn có cùng barrel ở hai phía, mỗi conductor phải được kiểm tra riêng xem có nằm trong wire range của đúng mã hay không.
Nếu Hai Đầu Dây Cùng Dải Tiết Diện Thì Chọn Thế Nào?
Với dòng KST BV bọc Vinyl đang có trên PHUKIENCAP, catalogue chia các nhóm chính như sau:
| Mã | Wire range | Màu | Vật liệu connector |
|---|---|---|---|
| BV1 | 0,5–1,5 mm² | Đỏ | Copper plate |
| BV2 | 1,5–2,5 mm² | Xanh dương | Copper plate |
| BV5 | 4–6 mm² | Vàng | Copper plate |
Catalogue KST xác định BV1 cho 0,5–1,5 mm², BV2 cho 1,5–2,5 mm² và BV5 cho 4–6 mm². Dòng BV sử dụng Vinyl insulation và copper connector. Với BV2, trang sản phẩm PHUKIENCAP cũng đang công bố wire range 16–14 AWG, tương ứng 1,5–2,5 mm².

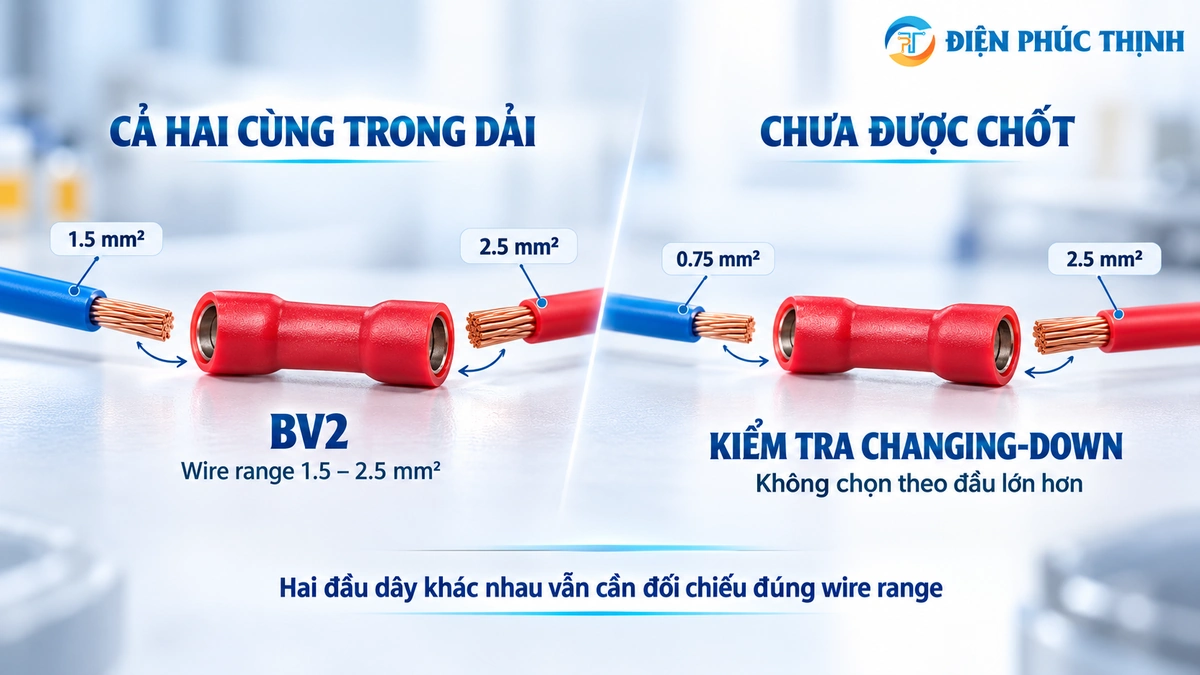

Nếu Hai Đầu Dây Khác Tiết Diện Thì Có Dùng Cos Nối Thẳng Tiêu Chuẩn Được Không?
Chỉ khi cả hai conductor đều nằm trong phạm vi mà đúng connector cho phép. Ví dụ dây 1,5 mm² và dây 2,5 mm² đều nằm trong dải 1,5–2,5 mm² của BV2, nên đây là nhóm có thể tiếp tục đối chiếu.
Nhưng nếu một đầu 0,75 mm² còn đầu kia 2,5 mm² thì hai dây thuộc hai dải khác nhau của BV tiêu chuẩn. Không nên chọn BV1 vì phía 2,5 mm² nằm ngoài dải; cũng không nên chọn BV2 rồi mặc định phía 0,75 mm² sẽ được ép đúng.
Catalogue KST có riêng các family Changing Down Butt Splice Connector cho bài toán chuyển dải dây. Nếu hai đầu khác đáng kể, cần đối chiếu family/mã dành cho changing-down thay vì ép một connector đồng cỡ vào cả hai đầu.
Ngoài Tiết Diện, Vì Sao Phải Kiểm Tra Loại Conductor?
Hai dây cùng ghi 2,5 mm² nhưng cấu trúc conductor có thể khác nhau: dây cứng, dây bện hoặc dây mềm nhiều sợi. Khi đặt hàng số lượng lớn, nên gửi rõ loại conductor hoặc mã cáp để đối chiếu với connector và tooling thay vì chỉ ghi mm².
Đặc biệt nếu một hoặc cả hai đầu là dây nhôm, hoặc đang tạo chuyển tiếp giữa vật liệu conductor khác nhau, không nên mặc định dùng Butt Connector đồng thông thường chỉ vì đường kính có vẻ vừa. Cần xác minh sản phẩm được thiết kế cho vật liệu đó.

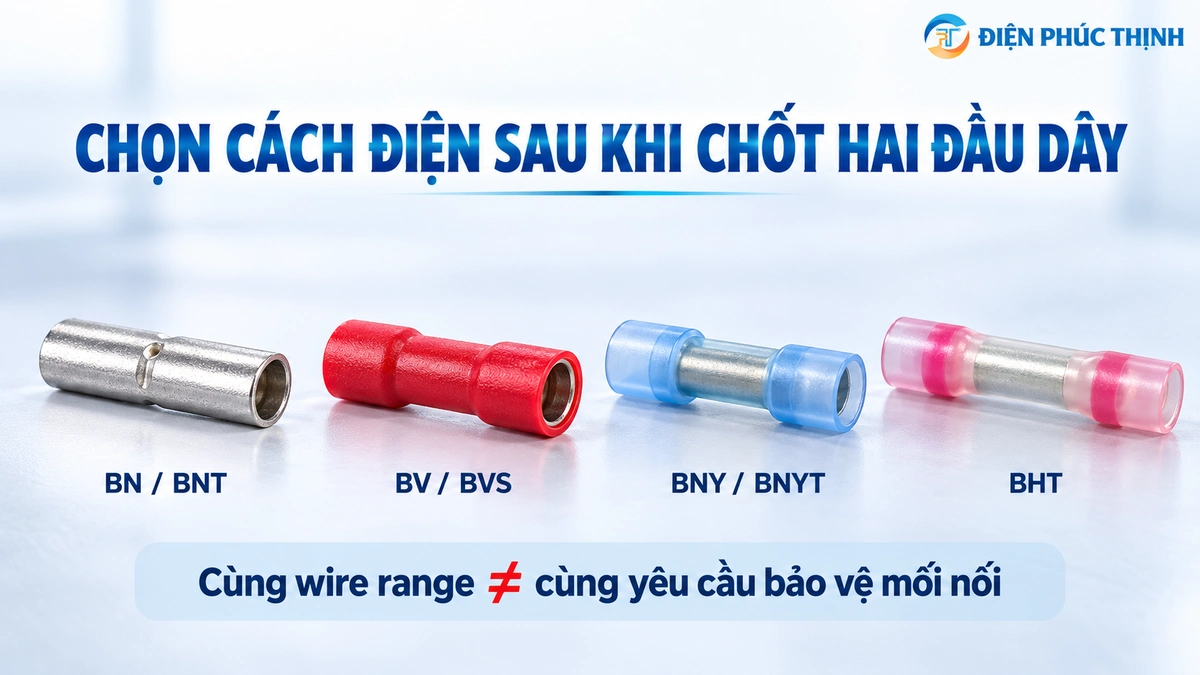

Lớp Cách Điện Của Cos Nối Thẳng Cần Chọn Theo Gì?
“Cos nối thẳng” không phải chỉ có một kiểu cách điện. Catalogue KST có nhiều family riêng, vì vậy khi hỏi báo giá nên xác định trước mức bảo vệ cần thiết của mối nối.
| Nhóm | Cấu tạo/cách điện | Khi nào nên hỏi nhóm này |
|---|---|---|
| BN / BNT | Non-insulated | Khi hệ thống có phương án cách điện/bảo vệ mối nối riêng. |
| BV / BVS | Vinyl-insulated | Đấu nối thông thường trong môi trường phù hợp với rating của đúng series. |
| BNY / BNYT | Nylon-insulated | Khi yêu cầu dự án/spec xác định Nylon hoặc cần đúng family Nylon của hãng. |
| BHT | Heat-shrinkable | Khi cần family co nhiệt chuyên dụng; phải đối chiếu đúng điều kiện và quy trình co nhiệt của model. |
Ví dụ KST BV2 dùng Vinyl, connector copper plate và catalogue công bố mức tối đa 75°C, 600 V cho series này. Trong khi BNY là family Nylon riêng; BHT là Heat-Shrink Butt Connector riêng. Vì vậy không nên lấy một mã BV rồi gọi chung là “cos nối có cách điện chống nước” nếu datasheet của đúng mã không chứng minh điều đó.
KST BHT sử dụng lớp Heat-Shrink riêng và catalogue công bố thông số nhiệt/điện khác family BV. Đây là lý do yêu cầu cách điện phải được chốt trước khi báo giá, không phải sau khi đã chọn mã.
Ví Dụ Buyer: Khi Nào Chốt Được BV2?
| Trường hợp | Kết luận |
|---|---|
| Dây A 1,5 mm² Cu + dây B 2,5 mm² Cu + cần Butt Splice bọc Vinyl | BV2 có thể tiếp tục đối chiếu vì cả hai đầu nằm trong dải 1,5–2,5 mm². |
| Dây A 0,75 mm² + dây B 2,5 mm² | Không chốt BV2 chỉ theo đầu lớn. Cần xem Changing Down hoặc giải pháp được hãng cho phép. |
| Hai đầu 1,5–2,5 mm² nhưng yêu cầu connector trần | Không chọn BV2; chuyển sang family non-insulated phù hợp như BN/BNT để đối chiếu. |
| Hai đầu 1,5–2,5 mm² nhưng hồ sơ yêu cầu Heat-Shrink | Không dùng BV2 làm sản phẩm thay thế mặc định. Xem family BHT theo đúng datasheet. |
PHUKIENCAP hiện có trang sản phẩm KST BV2 – 1,5–2,5 mm² và category Đầu Cosse 2 Đầu Nối Tiếp Bọc Nhựa.
Cos Nối Trần Và Cos Nối Bọc Nhựa Không Phải Một Lựa Chọn Giống Nhau
Ví dụ KST BN2 trên PHUKIENCAP là Non-Insulated Butt Connector cho dải 1,5–2,5 mm². KST BV2 cũng nhận dải 1,5–2,5 mm² nhưng là Vinyl-Insulated Butt Splice Connector.
Hai sản phẩm cùng wire range không có nghĩa cùng phương án hoàn thiện mối nối. Nếu chọn loại trần, phần cách điện sau bấm phải được xử lý theo thiết kế của hệ thống. Nếu dự án yêu cầu connector đã có lớp Vinyl, Nylon hoặc Heat-Shrink thì phải chọn đúng family từ đầu.
Checklist Đặt Hàng Cos Nối Thẳng
Đầu B: ____ mm² · Cu/Al · dây cứng/bện/mềm
Loại cos: Butt Splice / nối thẳng
Cách điện: trần / Vinyl / Nylon / Heat-Shrink
Môi trường: trong tủ / ngoài trời / ẩm / rung / yêu cầu đặc biệt
Hãng yêu cầu: KST / tương đương / theo hồ sơ
Số lượng: ____ cái
Chứng từ: CO/CQ / datasheet / yêu cầu khác nếu có
Nếu chỉ ghi “cos nối 2,5 mm²”, vẫn còn thiếu ít nhất thông tin của đầu còn lại và yêu cầu cách điện. Đó là hai dữ liệu có thể làm thay đổi trực tiếp mã hàng.
5 Lỗi Cần Tránh Khi Đặt Cos Nối Thẳng
- Chỉ gửi tiết diện của một đầu dây.
- Mặc định hai đầu cùng size dù thực tế đang nối chuyển tiết diện.
- Chọn theo màu đỏ/xanh/vàng mà không kiểm tra wire range.
- Không nói yêu cầu cách điện nên báo sai family BN/BV/BNY/BHT.
- Dùng connector Cu thông thường cho tình huống Cu/Al mà chưa xác minh compatibility.
Kết Luận
Đặt cos nối thẳng đúng không bắt đầu bằng mã sản phẩm mà bắt đầu bằng hai đầu dây. Hãy xác định riêng tiết diện, loại conductor và vật liệu ở đầu A và đầu B; sau đó mới chọn lớp cách điện và exact family.
Với KST, BV1/BV2/BV5 phù hợp các dải conductor khác nhau và sử dụng Vinyl insulation. Nếu cần connector trần, Nylon, Heat-Shrink hoặc nối chuyển dải dây, catalogue có những family riêng. Không nên thay thế giữa các nhóm chỉ vì kích thước nhìn gần giống.
