Nhãn đánh dấu dây và nhãn cầu đấu khác nhau thế nào khi lập BOM tủ điện?

Nhãn đánh dấu dây và nhãn cầu đấu là hai nhóm vật tư khác nhau khi lập BOM tủ điện. Nhãn dây được gắn lên dây dẫn hoặc cáp để nhận diện tuyến dây, còn nhãn cầu đấu được lắp tại vị trí đánh dấu của Terminal Block để nhận diện điểm đấu. Không nên lấy số lượng terminal làm số lượng nhãn dây hoặc dùng một mã marker cho cả hai.

Khi chuẩn bị BOM, người mua cần đối chiếu wire list/cable schedule để tính nhãn dây và terminal plan để tính nhãn cầu đấu. Sau đó mới xác định loại nhãn, số vị trí đánh dấu, cách lắp, nội dung in và đơn vị đóng gói. Bài viết hướng dẫn cách tách hai nhóm này để gửi yêu cầu báo giá rõ ràng.

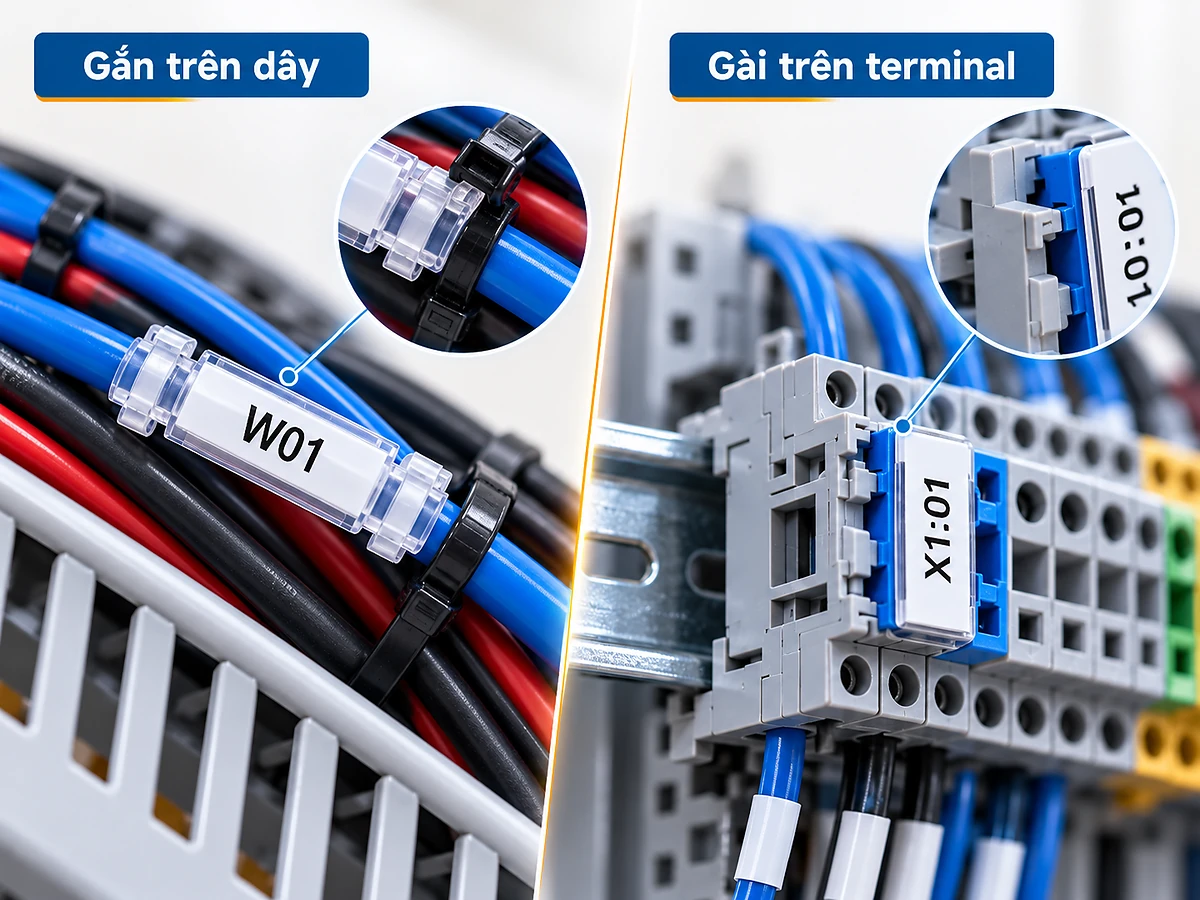

1. Nhãn đánh dấu dây và nhãn cầu đấu khác nhau ở đâu?

Điểm khác nhau quan trọng nhất đối với người mua không phải là màu sắc hay nội dung in, mà là vị trí lắp và hệ phụ kiện tương thích.

Một tủ điện có thể cần cả hai loại, vì wire ID và terminal ID phục vụ hai đối tượng nhận diện khác nhau. Chẳng hạn, dây ký hiệu W01 có thể kết nối tới vị trí X1:01 nhưng điều này không có nghĩa hai vị trí phải sử dụng cùng một mã vật tư đánh dấu.

2. Tính số lượng nhãn theo BOM thế nào để không thiếu?

Trước khi chọn sản phẩm, hãy tách hai nguồn dữ liệu. Đây là bước giúp bộ phận mua hàng tránh đặt thừa nhãn ở một nhóm nhưng thiếu ở nhóm còn lại.

Đối với nhãn đánh dấu dây

Đọc wire list hoặc cable schedule để xác định dây nào cần đánh dấu, nội dung đánh dấu và vị trí cần gắn. Một dây có thể được đánh dấu tại một đầu, cả hai đầu hoặc nhiều vị trí tùy quy định dự án. Vì vậy không mặc định một dây bằng một nhãn.

Đối với nhãn cầu đấu

Đọc terminal plan để xác định dãy terminal, từng vị trí cần nhận diện và mã terminal sử dụng. Cầu đấu một tầng, nhiều tầng hoặc loại có vị trí marker đặc biệt có thể cần cách đánh dấu khác nhau. Số nhãn phải tính theo thiết kế nhận diện thực tế, không chỉ theo số terminal mua.

Đối với số lượng đặt hàng

Sau khi tính số vị trí cần đánh dấu, mới đối chiếu số nhãn trên sheet, số giá giữ nhãn trong đơn vị đóng gói, phụ kiện cố định và lượng dự phòng dự án yêu cầu. Không tự động lấy số vị trí đánh dấu làm số đơn vị đặt mua nếu hãng bán theo sheet hoặc bộ.

Nếu đang lập BOM vật tư cho toàn bộ tủ, tham khảo thêm bài Checklist vật tư tủ điện cho nhà máy.

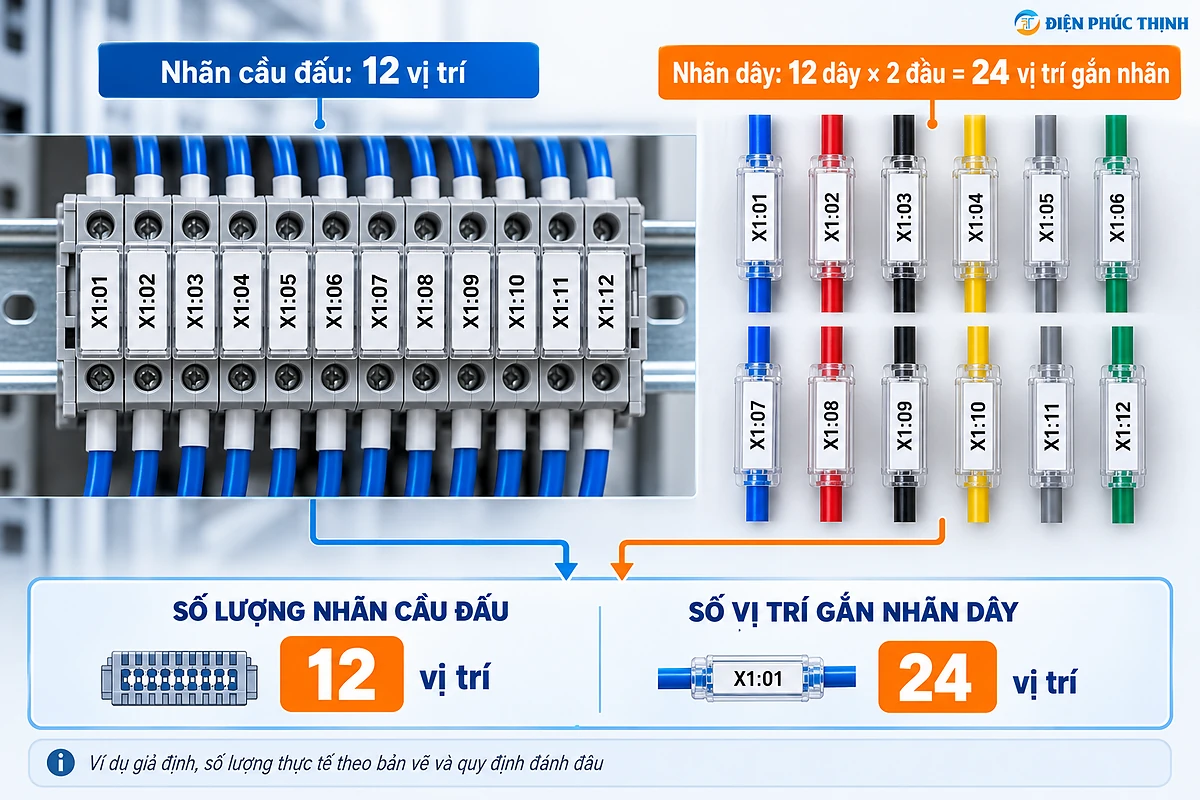

3. Ví dụ lập BOM cho một dãy terminal X1

Ví dụ giả định: Một tủ có dãy X1 gồm 12 vị trí terminal, mỗi vị trí cần một nhãn. Đồng thời có 12 dây riêng biệt cần nhận diện và yêu cầu đánh dấu tại cả hai đầu dây.

Trong ví dụ trên, 12 và 24 là số vị trí cần nhãn, chưa phải số sheet hoặc số gói phải đặt mua. Số lượng vật tư mua thực tế còn phụ thuộc mã nhãn, quy cách đóng gói và mức dự phòng được phê duyệt.

4. Đối chiếu mã nhãn thực tế trước khi đưa vào BOM

PHUKIENCAP có các nhóm sản phẩm đánh dấu dây và terminal. Hai ví dụ dưới đây giúp người mua hiểu vì sao phải ghi đúng loại vật tư thay vì chỉ ghi chung “Marker”.

LAPP FLEXIMARK PTEF 83254962 – Giá giữ nhãn dây

LAPP 83254962 có tên hãng là FLEXIMARK PTEF 9.5-38 TR. Đây là giá giữ nhãn dùng để chứa nhãn hoặc dải ký tự nhận diện cáp. Theo dữ liệu LAPP, sản phẩm có chiều rộng tổng thể 50 mm, chiều cao tổng thể 12,2 mm, được làm từ polyethylene và thuộc nhóm PTEF không kèm dây rút.

Vì vậy, nếu chọn hệ này cần xác định thêm nội dung/loại nhãn đặt bên trong và vật tư cố định phù hợp. Không mặc định mua 83254962 là đã nhận được một bộ nhãn có chữ in sẵn và dây rút hoàn chỉnh.

Phoenix Contact UCT-TM 5 – 0828734: Nhãn gắn cầu đấu

UCT-TM 5 – 0828734 là marker dạng sheet, màu trắng, chưa in nội dung, có bước nhãn 5,2 mm và 72 nhãn riêng trên một sheet. Sản phẩm dành cho hệ rãnh nhãn cao của các terminal tương thích.

Đây là nhóm khác với giá giữ nhãn dây LAPP. Trước khi đặt, phải đối chiếu accessory list của đúng mã terminal, vì cùng bước 5,2 mm chưa đủ để kết luận mọi marker đều lắp được.

Có thể xem Phoenix Contact UCT-TM 5 – 0828734, hoặc tham khảo danh mục nhãn gắn cầu đấu để đối chiếu nhóm sản phẩm.

Với nhãn dùng trên dây, có thể xem danh mục Nhãn đánh dấu / Cable Marker. Danh mục hiện có nhiều nhóm vật tư đánh dấu khác nhau, vì vậy vẫn phải kiểm tra đúng chức năng của từng mã trước khi mua.

5. Khi nào nên chọn hoặc loại từng phương án?

Với người lập BOM, một bảng quyết định ngắn có ích hơn việc so sánh chung về độ bền hay tính thẩm mỹ.

6. Nhãn trắng, nhãn in sẵn và phụ kiện: Cần ghi gì trong BOM?

Không nên chỉ ghi tên dòng nhãn và số lượng. Người mua cần phân biệt vật tư chưa có nội dung in với sản phẩm hoặc dịch vụ đã hoàn thiện nội dung đánh dấu.

Ví dụ UCT-TM 5 – 0828734 là nhãn trắng chưa in. Nếu muốn đặt nhãn đã in theo yêu cầu, phải xác nhận mã và phương án in tương ứng, không tự ghi “UCT-TM 5 in sẵn” cho mã hàng trắng.

Để chuẩn bị file in terminal chi tiết, xem bài Đặt nhãn cầu đấu Phoenix Contact: chọn mã nhãn và chuẩn bị file in.

7. Mẫu thông tin cần gửi khi yêu cầu báo giá nhãn

Để có thể bắt đầu đối chiếu sản phẩm, nên gửi ít nhất các thông tin dưới đây. Những thông số còn thiếu sẽ được kiểm tra tiếp theo từng nhóm vật tư.

Nếu đã có BOM, wire list và terminal plan, hãy giữ nguyên mã tag và thứ tự trong các tài liệu đó. Khi nội dung in chưa thống nhất, nên chốt danh sách nhận diện trước khi đặt nhãn đã in để tránh phải làm lại.

Kết luận

Nhãn đánh dấu dây và nhãn cầu đấu không nên gộp thành một dòng vật tư trong BOM tủ điện. Hai nhóm có cách lắp, thông số tương thích, cơ sở tính số lượng và phụ kiện đi kèm khác nhau.

Thứ tự hợp lý là: wire list và terminal plan → xác định vị trí cần đánh dấu → chọn loại nhãn → kiểm tra mã tương thích → chuẩn bị nội dung in → tính quy cách đặt hàng → gửi RFQ. Khi chưa có mã, nên gửi thông tin lắp đặt trước để đối chiếu thay vì tự chọn marker chỉ dựa vào kích thước nhìn thấy.
