Ferrule Dài 8, 10, 12 Hay 18 mm: Chọn Theo Chiều Sâu Terminal Như Thế Nào?
Để chọn ferrule dài 8, 10, 12 hay 18 mm, cần kiểm tra chiều dài phần ống kim loại được đầu cực cho phép, chứ không chỉ đo chiều sâu bên ngoài của Terminal Block. Đồng thời, phải đối chiếu chiều dài tuốt dây, tiết diện dây, kích thước ferrule sau bấm và kiểu đầu cực của đúng model thiết bị.
Ferrule quá dài có thể không lắp đúng vào khoang đấu hoặc khiến phần ống kim loại còn lộ ra ngoài vùng được thiết kế bảo vệ. Ferrule quá ngắn có thể không đáp ứng chiều dài chuẩn bị dây hoặc vị trí kẹp theo yêu cầu của đầu cực. Không có quy tắc chung rằng ferrule càng dài thì tiếp xúc điện càng tốt.
Đã có mã ferrule: kiểm tra chiều dài phần ống kim loại, chiều dài tổng, tiết diện và kiểu cổ nhựa.
Chỉ biết dây 1,5 hoặc 2,5 mm²: chưa đủ dữ liệu để chọn giữa 8, 10, 12 và 18 mm.
Ferrule không vào hết khoang đấu: dừng lắp và kiểm tra lại kích thước, không cắt ngắn tùy ý phần ống để cố sử dụng.
Chưa có datasheet terminal: gửi model hoặc ảnh nhãn thiết bị để đối chiếu trước khi chốt mã ferrule.
Ferrule Dài 8, 10, 12 Và 18 mm Khác Nhau Ở Kích Thước Nào?
Khi đọc kích thước ferrule, cần phân biệt chiều dài phần ống kim loại dùng để tiếp xúc với chiều dài tổng của sản phẩm có cổ nhựa.

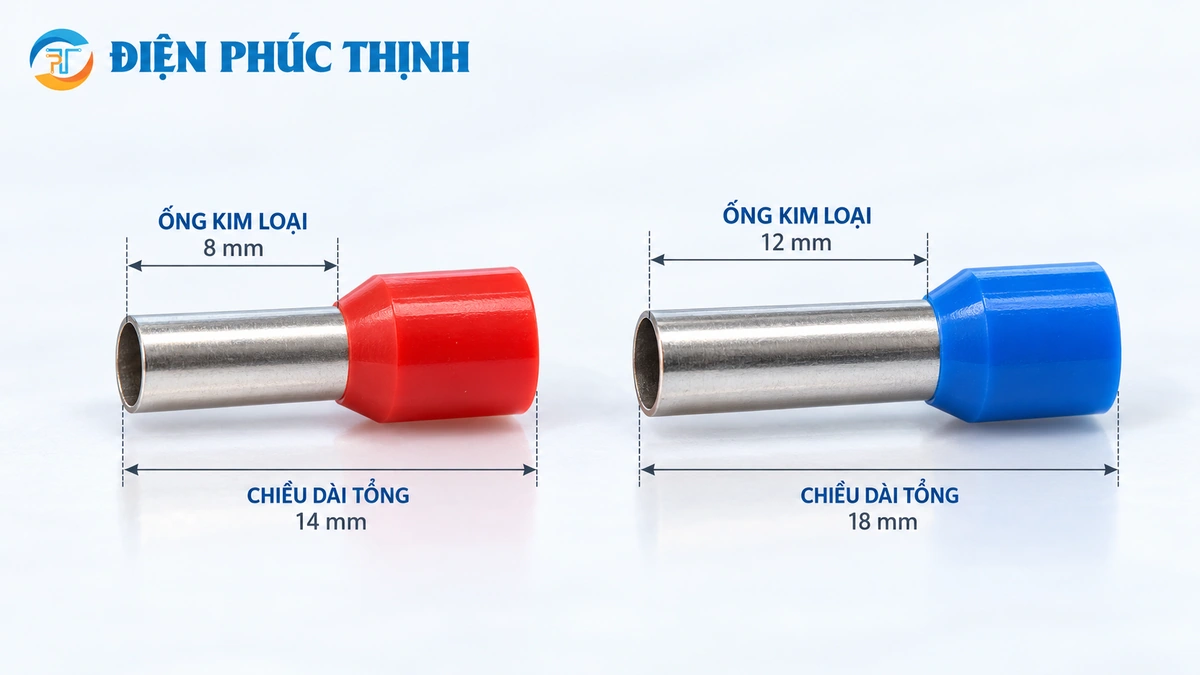

Ví dụ, trang sản phẩm KST E1508 công bố chiều dài phần ống là 8 mm và chiều dài tổng là 14 mm. KST E1512 có phần ống dài 12 mm nhưng chiều dài tổng là 18 mm. Vì vậy, ferrule được gọi là loại 12 mm không có nghĩa toàn bộ đầu cos, tính cả cổ nhựa, chỉ dài 12 mm.
| Kích thước | Ý nghĩa | Điều cần tránh |
|---|---|---|
| Chiều dài ống kim loại | Chiều dài phần ống của ferrule được đưa vào vùng đấu nối. | Không nhầm với chiều dài tổng của ferrule có cổ nhựa. |
| Chiều dài tổng | Kích thước toàn bộ ferrule theo bản vẽ của đúng hãng, có thể bao gồm cổ nhựa. | Không lấy chiều dài tổng để thay cho chiều dài phần kim loại cần kẹp. |
| Chiều dài tuốt dây | Phần vỏ cách điện cần loại bỏ trước khi đưa ruột dẫn vào ferrule hoặc đấu trực tiếp theo hướng dẫn. | Không mặc định bằng chiều dài tổng của ferrule hoặc chiều sâu nhìn thấy của terminal. |
| Chiều sâu lắp và vị trí kẹp | Đặc điểm của đúng khoang đấu, quyết định phần ferrule được đưa vào và giữ tại vị trí nào. | Không suy ra trực tiếp chỉ từ kích thước vỏ ngoài Terminal Block. |
Khi tra catalogue của hãng khác, cần đọc chú giải kích thước. Chẳng hạn, một số ferrule Weidmüller có mã chứa số 18 nhưng phần tiếp xúc kim loại chỉ dài 10 hoặc 12 mm, vì mã đang thể hiện kích thước khác trong bản vẽ của dòng sản phẩm đó.
Chọn Chiều Dài Ferrule Theo Chiều Sâu Terminal Như Thế Nào?
Không chọn bằng cách lấy chiều sâu terminal đo được rồi mua ferrule có chiều dài bằng đúng con số đó. Cấu tạo bên trong khoang đấu, vị trí tiếp điểm, vùng kẹp và không gian dành cho cổ nhựa có thể khác nhau giữa các model.
Quy trình đối chiếu nên thực hiện theo thứ tự dưới đây.
Bước 1: Xác định đúng model và vị trí đấu
Ghi lại hãng, mã Terminal Block hoặc thiết bị, đồng thời xác định chính xác khoang sẽ đấu dây. Với terminal nhiều tầng hoặc thiết bị có nhiều kiểu kết nối, các khoang có thể có dữ liệu đấu nối khác nhau.
Bước 2: Đọc dữ liệu kết nối và hướng dẫn chuẩn bị dây
Tìm các mục như Connection data, Stripping length, Ferrule, Conductor preparation hoặc hướng dẫn lắp đặt. Kiểm tra dải tiết diện cho đúng loại dây mềm có ferrule, chiều dài tuốt dây và giới hạn về chiều dài hoặc kiểu ferrule nếu nhà sản xuất có công bố.
Ví dụ, Phoenix Contact PT 2,5 mã 3209510 công bố chiều dài tuốt dây 8–10 mm trong dữ liệu đấu nối. Giá trị này phải được đọc trong phạm vi đúng model và loại kết nối; không có nghĩa mọi terminal 2,5 mm² đều dùng ferrule kim loại dài 8–10 mm, hoặc mọi ferrule 12 mm đều bị cấm nếu chưa kiểm tra hướng dẫn liên quan.
Bước 3: Đối chiếu kích thước ferrule đúng tiết diện
Khi đã biết yêu cầu đầu cực, kiểm tra chiều dài ống kim loại, đường kính ngoài sau bấm, chiều dài tổng và kích thước cổ nhựa của ferrule. Nếu terminal chỉ cho phép một cấu hình cụ thể, phải chọn theo cấu hình đó thay vì lấy loại dài hơn để dự phòng.
Bước 4: Chuẩn bị dây và kiểm tra mối bấm
Tuốt dây theo hướng dẫn của ferrule, dụng cụ bấm và đầu cực tương ứng. Dùng đúng khuôn bấm cho tiết diện và kiểu ferrule; không cắt bớt sợi đồng để đưa dây vào ferrule nhỏ hơn.
Bước 5: Kiểm tra lắp đúng trên đầu cực
Khi thi công trên thiết bị đã được cô lập nguồn an toàn, kiểm tra ferrule có lắp đúng vị trí theo hướng dẫn của nhà sản xuất, phần kim loại có nằm trong vùng được bảo vệ hay không và cổ nhựa có gây vướng không. Thực hiện kiểm tra mối nối theo quy trình lắp đặt và nghiệm thu của thiết bị.
Bảng Đối Chiếu Ferrule 8, 10, 12 Và 18 mm: Cần Kiểm Tra Gì?
Bảng dưới đây giải thích cách xử lý từng nhóm chiều dài. Đây không phải bảng quy đổi cố định giữa độ sâu terminal và chiều dài ferrule; mỗi lựa chọn còn phụ thuộc đúng model đầu cực và tiết diện dây.
| Chiều dài phần ống đang xét | Hướng đối chiếu | Không được tự kết luận |
|---|---|---|
| 8 mm | Kiểm tra đầu cực có cho phép chiều dài phần tiếp xúc và cấu hình ferrule này hay không. | Không mặc định mọi terminal nhỏ hoặc terminal có chiều dài tuốt dây 8 mm đều dùng ferrule 8 mm. |
| 10 mm | Đối chiếu hướng dẫn của terminal và chiều dài phần ống thực tế của đúng mã ferrule. | Không coi ferrule 10 mm là phương án thay trực tiếp cho mọi ferrule 8 mm cùng tiết diện. |
| 12 mm | Kiểm tra chiều dài được đầu cực cho phép, vị trí kẹp và khả năng lắp của cổ nhựa. | Không chọn chỉ vì cho rằng phần kim loại dài hơn luôn tăng chất lượng tiếp xúc. |
| 18 mm | Cần xác nhận rõ yêu cầu chiều dài ống và không gian đấu của model thiết bị. | Không chọn vì nghĩ ferrule dài 18 mm dùng được cho mọi terminal lớn hoặc terminal có vỏ sâu. |
Ví Dụ: Dây 1,5 mm² Nên Mua Ferrule 8, 12 Hay 18 mm?

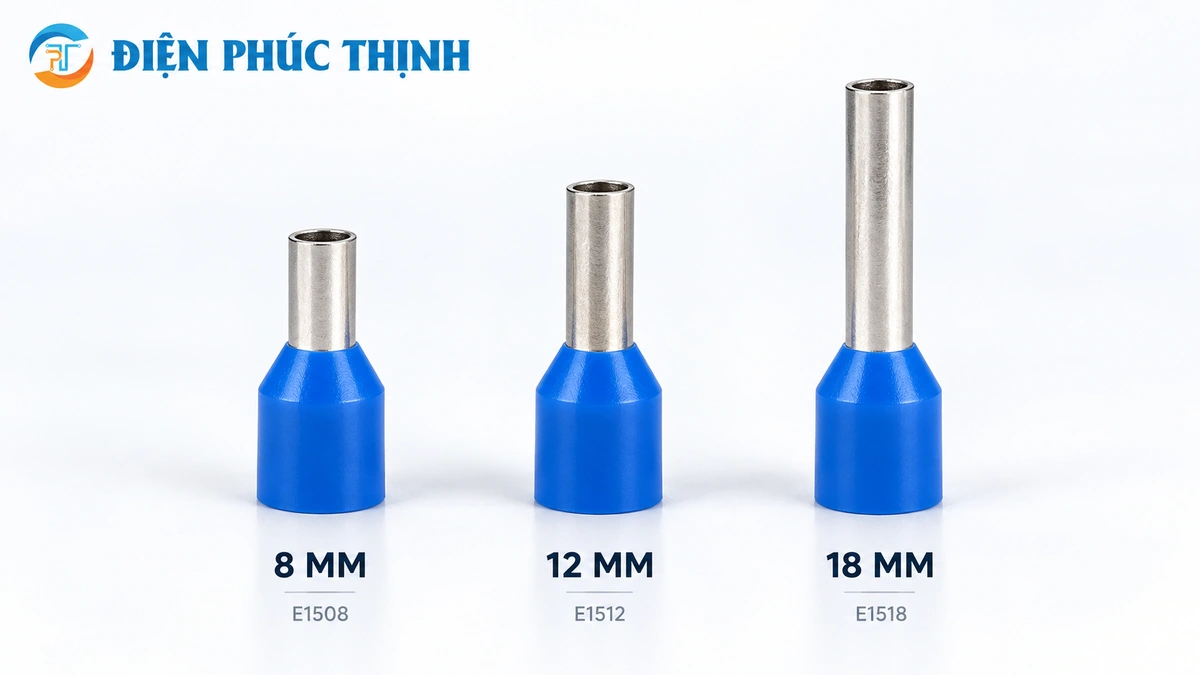

Với cùng một dây mềm 1,5 mm², PHUKIENCAP có các mã KST E1508, E1512 và E1518. Các mã này có cùng tiết diện dây danh nghĩa nhưng chiều dài phần ống kim loại khác nhau.
| Mã KST | Tiết diện dây | Ống kim loại | Chiều dài tổng công bố |
|---|---|---|---|
| KST E1508 | 1,5 mm² | 8 mm | 14 mm |
| KST E1512 | 1,5 mm² | 12 mm | 18 mm |
| KST E1518 | 1,5 mm² | 18 mm | 24 mm |
Ba mã này không nên được coi là tương đương chỉ vì cùng dùng cho dây 1,5 mm². Nếu chưa biết model terminal hoặc chiều dài ferrule được thiết bị cho phép, chưa đủ cơ sở để chọn một trong ba mã.
Để minh họa cách đọc dữ liệu terminal, Phoenix Contact PT 2,5 mã 3209510 công bố chiều dài tuốt dây 8–10 mm. Đây là dữ liệu chuẩn bị dây của đúng model, không phải kết luận rằng ferrule KST E1508 chắc chắn tương thích hoặc E1512 chắc chắn không tương thích với model này.
Khi thay ferrule hiện hữu, nên ghi lại đầy đủ mã ferrule cũ, model terminal và phương pháp đấu. Không đổi sang ferrule dài hơn nếu chưa xác nhận đầu cực cho phép.
Các Mã Ferrule 8, 10, 12 Và 18 mm Có Thể Đối Chiếu Tại PHUKIENCAP
Các mã dưới đây minh họa bốn nhóm chiều dài phần ống. Không được dùng bảng này để thay thế trực tiếp các mã cho nhau, vì mỗi sản phẩm có tiết diện dây, kích thước tổng và yêu cầu sử dụng riêng.
| Mã KST | Tiết diện dây | Ống kim loại | Cần xác nhận trước khi mua |
|---|---|---|---|
| E1508 | 1,5 mm² | 8 mm | Terminal cho phép ferrule 1,5 mm² với chiều dài và kích thước sau bấm phù hợp. |
| E1010 | 1,0 mm² | 10 mm | Đúng tiết diện 1,0 mm² và đầu cực cho phép cấu hình ferrule tương ứng. |
| E1512 | 1,5 mm² | 12 mm | Chiều dài phần ống và cổ nhựa có phù hợp khoang đấu không. |
| E1518 | 1,5 mm² | 18 mm | Terminal có cho phép phần ống dài 18 mm và có đủ không gian lắp đúng cách hay không. |
Nguồn số liệu: các trang sản phẩm KST được liên kết trực tiếp tại cột mã. Bảng chỉ xác nhận nhóm kích thước công bố, không xác nhận khả năng tương thích với một Terminal Block chưa xác định model.
Với dây 2,5 mm², khách hàng có thể tham khảo thêm KST E2508 và KST E2512. Hai mã cùng dành cho dây 2,5 mm² nhưng có chiều dài ống lần lượt là 8 và 12 mm; vẫn phải đối chiếu đúng đầu cực trước khi lựa chọn.
Những Trường Hợp Không Nên Thay Ferrule 8 mm Bằng 12 Hoặc 18 mm
| Trường hợp | Vấn đề cần kiểm tra | Hướng xử lý |
|---|---|---|
| Ferrule mới dài hơn nhưng chưa có dữ liệu terminal | Chưa xác nhận phần kim loại dài hơn được lắp và kẹp đúng. | Tra model terminal và hướng dẫn đấu nối trước khi đổi mã. |
| Cổ nhựa ferrule chạm vỏ đầu cực trước khi lắp đúng vị trí | Hình dạng hoặc kích thước cổ nhựa có thể không phù hợp. | Kiểm tra ferrule đúng loại có cổ hoặc không cổ nhựa theo tài liệu đầu cực. |
| Ferrule mới cùng chiều dài nhưng khác tiết diện | Phần nhận dây và kích thước sau bấm có thể không phù hợp. | Chọn đúng tiết diện từng dây và đúng khuôn bấm. |
| Muốn cắt ngắn ống kim loại của ferrule dài | Không còn cấu hình sản phẩm đã được công bố hoặc hướng dẫn sử dụng. | Chọn mã có chiều dài phù hợp thay vì tự sửa đầu cos. |
| Ferrule ngắn hơn chiều dài cần chuẩn bị theo hướng dẫn thiết bị | Chưa chứng minh được phần ferrule nằm đúng vùng tiếp xúc và được giữ đúng cách. | Đối chiếu hướng dẫn terminal hoặc xin xác nhận kỹ thuật cho cấu hình thay thế. |
Cần Gửi Thông Tin Gì Để Chọn Đúng Chiều Dài Ferrule Và Báo Giá?
Nếu đã có mã ferrule trong BOM, hãy gửi đúng mã đầy đủ và số lượng để kiểm tra báo giá. Nếu chưa có mã, có thể bắt đầu bằng model terminal, tiết diện dây và ảnh vị trí đấu; các dữ liệu cần thiết khác sẽ được bổ sung trong quá trình đối chiếu.
| Thông tin cần gửi | Dùng để xác định |
|---|---|
| Hãng, model terminal hoặc datasheet thiết bị | Kiểu đấu, phạm vi nhận ferrule và yêu cầu chuẩn bị dây. |
| Tiết diện và loại dây dẫn | Cỡ ống ferrule và phương pháp bấm phù hợp. |
| Mã ferrule đang dùng hoặc ảnh đầu dây đã bấm | Chiều dài, kiểu cổ nhựa và cấu hình cần đối chiếu khi thay thế. |
| Yêu cầu hãng, loại kìm/khuôn bấm nếu có | Khả năng tương thích với hệ phụ kiện và dụng cụ thi công. |
| Số lượng, thời gian cần và yêu cầu hồ sơ dự án | Quy cách đặt hàng, khả năng cung cấp và báo giá. |
Câu Hỏi Thường Gặp
Terminal có chiều dài tuốt dây 10 mm thì có bắt buộc dùng ferrule 10 mm không?
Không thể kết luận chỉ từ một thông số đó. Cần kiểm tra hướng dẫn của đúng model, đặc biệt yêu cầu riêng cho dây có ferrule và phần ống kim loại được đầu cực cho phép.
Dây 1,5 mm² có thể thay ferrule E1508 bằng E1518 không?
Chưa thể xác nhận nếu chỉ biết tiết diện dây. E1508 và E1518 khác chiều dài phần ống kim loại; phải kiểm tra đúng terminal, không gian đấu và hướng dẫn chuẩn bị dây trước khi thay.
Ferrule 18 mm có tiếp xúc điện tốt hơn ferrule 8 mm không?
Không có cơ sở kết luận chỉ từ chiều dài. Chất lượng kết nối phụ thuộc việc đầu cực kẹp đúng phần ferrule theo thiết kế, tiết diện và hình dạng mối bấm, cùng các điều kiện lắp đặt được nhà sản xuất quy định.
Ferrule 18 mm có nghĩa chiều dài tổng của đầu cos là 18 mm không?
Không mặc định. Ví dụ KST E1518 có phần ống kim loại dài 18 mm và chiều dài tổng được công bố là 24 mm. Cần đọc bản vẽ kích thước của đúng hãng và dòng sản phẩm.
Nếu ferrule không vào hết terminal thì có nên cắt ngắn phần ống không?
Không nên tự cắt. Cần kiểm tra lại chiều dài, đường kính phần đã bấm, cổ nhựa và yêu cầu đấu nối của terminal; sau đó chọn sản phẩm có kích thước phù hợp.
Kết Luận
Chọn ferrule 8, 10, 12 hay 18 mm phải dựa trên yêu cầu đấu nối của đúng terminal và kích thước phần ống kim loại của đúng ferrule. Chiều dài tuốt dây, chiều dài tổng của đầu cos và chiều sâu nhìn thấy của khoang đấu là những thông số khác nhau, không được tự dùng thay thế cho nhau.
Nếu đã có mã ferrule cũ, cần đối chiếu lại trước khi chuyển sang phiên bản dài hơn hoặc ngắn hơn. Nếu chỉ biết tiết diện dây mà chưa có model terminal, chưa đủ cơ sở chốt chiều dài.
• Phoenix Contact – PT 2,5, mã 3209510: dữ liệu kết nối và chiều dài tuốt dây của đúng model.
• Weidmüller – H4,0/18T OR SV: ví dụ ferrule có kích thước tổng và chiều dài phần tiếp xúc khác nhau.
• Các trang sản phẩm KST trên PHUKIENCAP được liên kết trực tiếp trong hai bảng đối chiếu. Khi đặt hàng theo specification, ưu tiên bản vẽ kích thước và tài liệu hiện hành của đúng mã ferrule và đầu cực.
