Dây Điện 2.5mm² Nên Chọn Đầu Cos SC Hay Đầu Cos Pin?
Thứ Sáu,
07/08/2026
Bình Nguyễn
Dây Điện 2.5mm² Nên Chọn Đầu Cos SC Hay Đầu Cos Pin?
Dây điện 2.5mm² nên chọn đầu cos SC hay đầu cos pin không thể trả lời chỉ dựa trên tiết diện dây. Hai loại đầu cốt điện này phục vụ hai kiểu đầu nối khác nhau: cos pin dùng cho terminal có lỗ nhận dây, còn cos SC hoặc đầu cos dạng vòng dùng cho cọc bắt vít, bu lông.
Vì vậy, trước khi mua đầu cos đồng cho dây 2.5mm², cần kiểm tra dây mềm hay dây cứng, cấu tạo đầu cực của thiết bị, kích thước bu lông, chiều sâu terminal và loại kìm bấm cos đang sử dụng.
Bài viết dưới đây sẽ so sánh chi tiết cos SC và cos pin, hướng dẫn chọn mã E2508 hoặc E2512, cách chọn cos tròn theo vít M3–M12, đồng thời chỉ ra trường hợp không nên dùng đầu cos dù tiết diện dây hoàn toàn phù hợp.
Trả lời nhanh
- Đấu dây mềm 2.5mm² vào terminal block, PLC, relay, biến tần hoặc bộ nguồn: ưu tiên cos pin E2508 hoặc E2512.
- Đấu vào cọc vít hoặc bu lông: dùng cos tròn, terminal lug hoặc cos SC đúng tiết diện và đúng đường kính lỗ.
- Đấu vào CB có lồng kẹp dây: kiểm tra hướng dẫn của CB; không tự động chuyển sang cos SC.
- Dây cứng một sợi: nhiều terminal cho phép đấu trực tiếp, không nhất thiết phải bấm cos pin.
- Không chọn theo tên “SC” hoặc “pin” trước: phải chọn theo cấu tạo đầu nối của thiết bị.
Dây Điện 2.5mm² Nên Chọn Cos SC Hay Cos Pin?
Cos pin và cos SC không phải hai lựa chọn thay thế trực tiếp cho nhau. Chúng được thiết kế cho hai nhóm điểm đấu khác nhau.
| Tình huống | Lựa chọn phù hợp | Lý do |
|---|---|---|
| Terminal block, PLC, relay, biến tần | Cos pin 2.5mm² | Gom dây mềm thành đầu pin gọn để đưa vào lỗ nhận dây |
| Cọc bắt bu lông | Cos tròn hoặc lug đúng lỗ | Phần vòng được siết trực tiếp bằng vít hoặc bu lông |
| CB có lồng kẹp dây | Cos pin hoặc đấu trực tiếp theo hướng dẫn CB | Cos SC có thể không vừa hoặc làm sai cơ chế kẹp |
| Thanh cái hoặc đầu cực công suất | Cos tròn, terminal lug hoặc SC phù hợp | Cần bề mặt tiếp xúc dạng bản và lỗ bắt bu lông |
Kết luận thực tế
Trong tủ điều khiển và hệ thống tự động hóa, dây mềm 2.5mm² thường dùng cos pin E2508 hoặc E2512. Khi đầu dây phải bắt vào vít hoặc bu lông, nên chuyển sang cos tròn dải 1.5–2.5mm² hoặc đầu cốt dạng lug phù hợp. Không nên chọn cos SC chỉ vì dây có tiết diện 2.5mm².

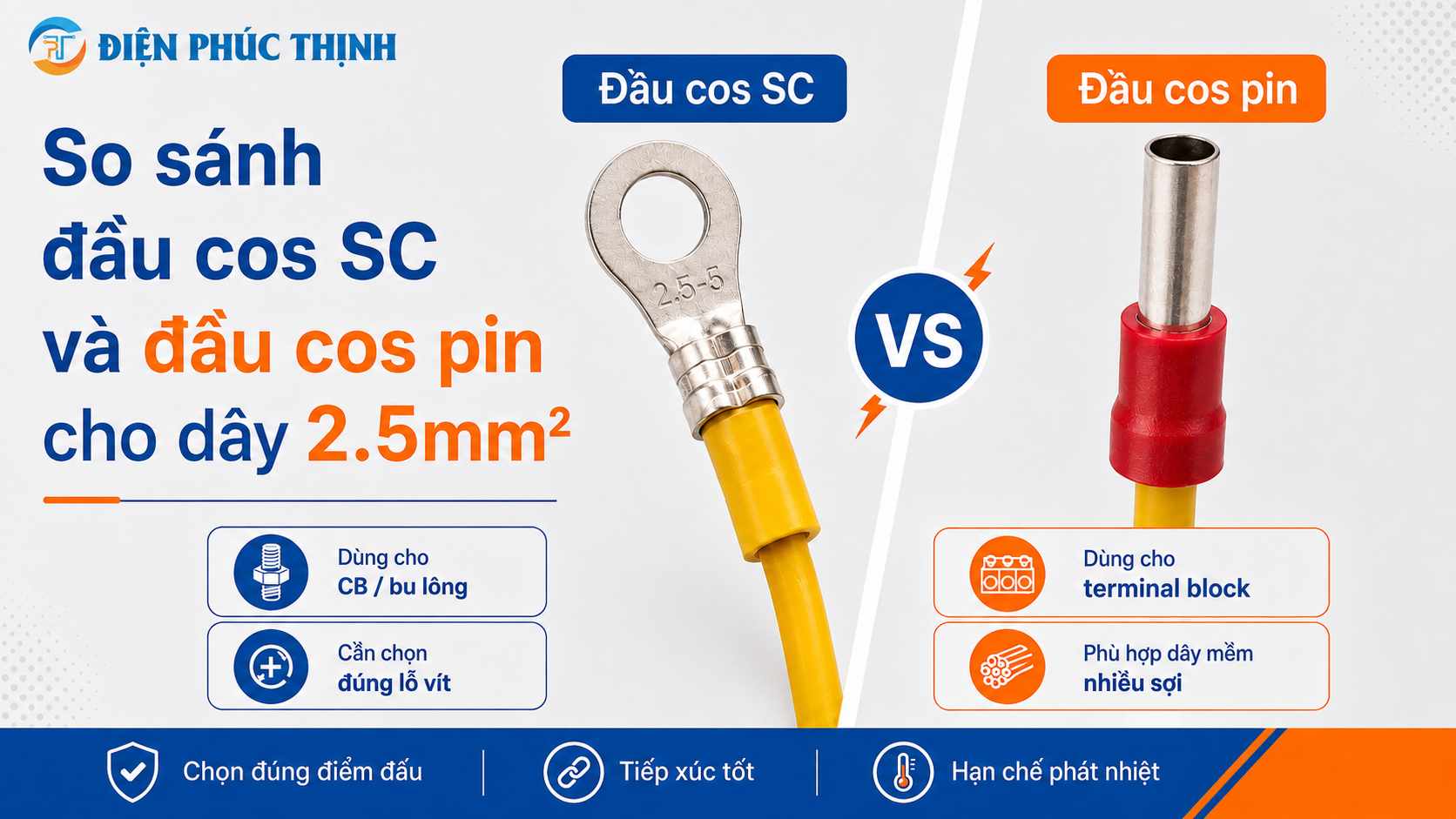

So Sánh Đầu Cos SC Và Đầu Cos Pin
| Tiêu chí | Đầu cos pin | Đầu cos SC hoặc lug |
|---|---|---|
| Hình dạng | Ống nhận dây và phần pin thẳng | Ống nhận dây và phần bản có lỗ bắt vít |
| Điểm đấu phù hợp | Terminal, cầu đấu, PLC, relay, biến tần | Cọc vít, bu lông, thanh cái, đầu cực nguồn |
| Dây dẫn phù hợp | Đặc biệt phù hợp với dây mềm nhiều sợi | Dây cần cố định bằng vít hoặc bu lông |
| Thông số cần chọn | Tiết diện và chiều dài phần pin | Tiết diện, đường kính lỗ và kích thước bản cos |
| Kìm bấm | Kìm bấm ferrule đúng tiết diện | Kìm bấm cos tròn, cos trần hoặc lug phù hợp |
| Lỗi chọn sai phổ biến | Pin quá dài, quá ngắn hoặc dùng cho terminal không cho phép | Đúng tiết diện nhưng sai lỗ M3, M4, M5, M6 |
Đọc thêm bài các loại đầu cos dây điện phổ biến và cách chọn để phân biệt cos pin, cos tròn, cos chữ Y, đầu cốt điện và các dạng terminal lug khác.
Dây Điện 2.5mm² Dùng Đầu Cos Pin Nào?
Với dây đồng mềm nhiều sợi 2.5mm², hai mã cos pin rỗng thường gặp là E2508 và E2512. Cả hai đều có phần ống nhận dây dành cho tiết diện 2.5mm²; điểm khác biệt quan trọng là chiều dài phần pin.
| Mã cos pin | Tiết diện dây | Chiều dài phần pin | Ứng dụng gợi ý |
|---|---|---|---|
| E2508 | 2.5mm² | 8mm | Terminal có lỗ nhận dây ngắn hoặc trung bình |
| E2512 | 2.5mm² | 12mm | Terminal sâu hơn hoặc cần phần pin dài hơn |
Sản phẩm tham khảo:

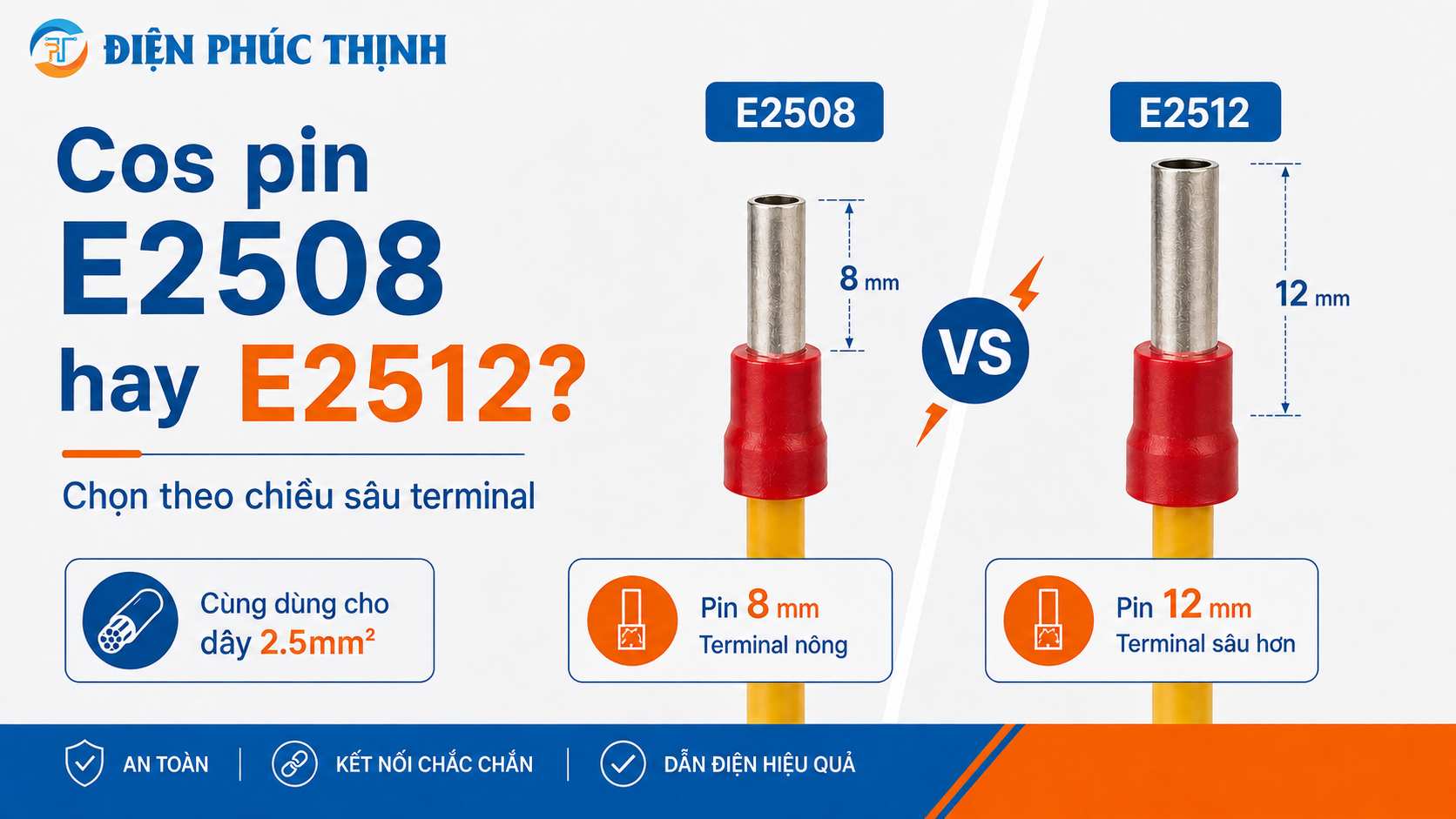

E2508 hay E2512 tốt hơn?
Không có mã nào tốt hơn trong mọi trường hợp. Cần chọn theo chiều sâu thực tế của terminal:
- Pin quá ngắn có thể không nằm đủ trong vùng kẹp.
- Pin quá dài có thể lộ nhiều phần kim loại ra ngoài terminal.
- Đường kính phần pin phải phù hợp với khe nhận dây.
- Terminal phải cho phép sử dụng ferrule hoặc đầu cos pin.
Kinh nghiệm thực tế: Không chọn E2512 chỉ vì phần pin dài hơn. Hãy tháo một terminal mẫu, đo chiều sâu nhận dây hoặc đối chiếu catalogue thiết bị trước khi chọn E2508 hay E2512.
Xem thêm danh mục đầu cosse pin.
Khi Nào Dây 2.5mm² Nên Dùng Cos SC?
Đầu cos SC là dạng đầu cốt có phần ống nhận dây và phần bản tiếp xúc có lỗ để bắt vít hoặc bu lông. Loại này phù hợp khi thiết bị có cọc đấu dạng stud, bu lông hoặc bề mặt tiếp xúc phẳng.
Với dây 2.5mm², cần lưu ý rằng trên thị trường nhiều dòng cos SC bắt đầu từ tiết diện lớn hơn. Nếu không có mã SC được nhà sản xuất xác nhận dành cho 2.5mm², không nên dùng cos SC quá cỡ rồi gập dây, chèn thêm lõi hoặc ép bằng khuôn nhỏ.
Trong nhiều ứng dụng dây 2.5mm², cos tròn bọc nhựa hoặc cos tròn trần dải 1.5–2.5mm² là lựa chọn dễ khớp tiết diện và kích thước vít hơn.
Sản phẩm cos tròn tham khảo
- KST-RV2-6 – cos tròn bọc nhựa dải 1.5–2.5mm², lỗ khoảng M6.
- KST-RNBL2-3.2 – cos tròn trần dải 1.5–2.5mm² cho vít nhỏ.
- KST-RNB2-12 – cos tròn trần dải 1.5–2.5mm², lỗ khoảng M12.
Không thay cos pin bằng cos SC trong terminal: Phần bản của cos SC hoặc cos tròn không được thiết kế để nhét vào lồng kẹp dây. Việc ép sai kiểu đầu nối có thể làm giảm diện tích tiếp xúc và khiến cơ cấu kẹp của thiết bị hoạt động không đúng.

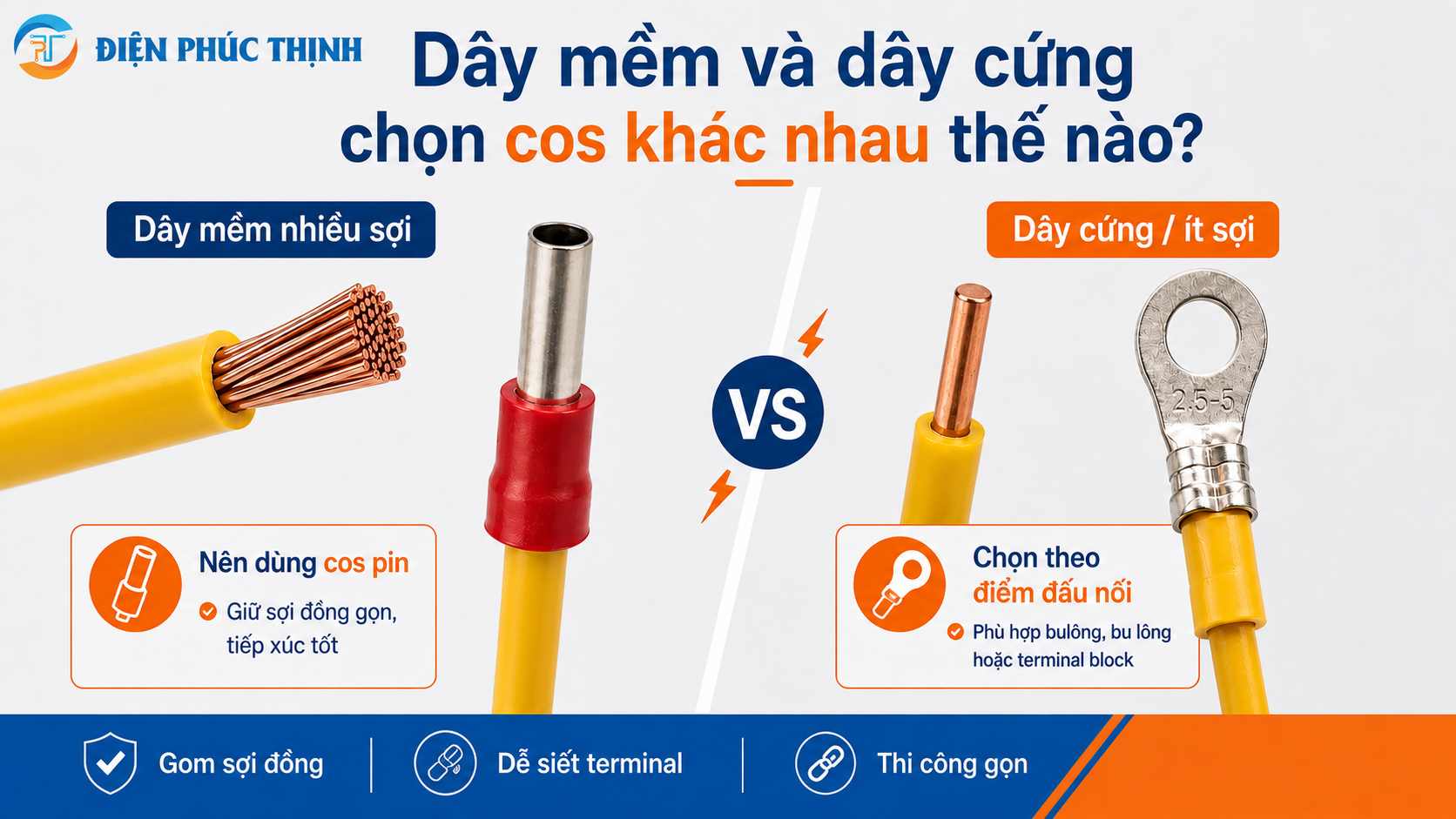

Dây Mềm Và Dây Cứng 2.5mm² Chọn Cos Khác Nhau Thế Nào?
Tiết diện cùng là 2.5mm² nhưng cấu tạo ruột dẫn có thể khác nhau. Theo cách phân loại thường dùng trong tiêu chuẩn dây dẫn, dây lắp đặt cố định có thể là ruột đặc hoặc ruột bện, trong khi dây mềm được tạo từ nhiều sợi đồng nhỏ hơn.
| Loại dây | Đặc điểm | Cách chọn đầu cos |
|---|---|---|
| Dây cứng một sợi | Lõi giữ hình dạng, không bung sợi | Có thể đấu trực tiếp nếu thiết bị cho phép; dùng cos tròn khi bắt vít |
| Dây bện cho lắp đặt cố định | Nhiều sợi lớn hơn, độ mềm vừa phải | Chọn theo hướng dẫn terminal; có thể dùng ferrule nếu được cho phép |
| Dây mềm nhiều sợi | Dễ bung sợi khi siết trực tiếp | Ưu tiên cos pin cho terminal; cos tròn/lug cho cọc bắt vít |
Không nên cắt bớt sợi đồng của dây mềm 2.5mm² để đưa vào đầu cos nhỏ hơn. Thao tác này làm giảm tiết diện thực và khiến mối nối không còn đúng với thiết kế ban đầu.

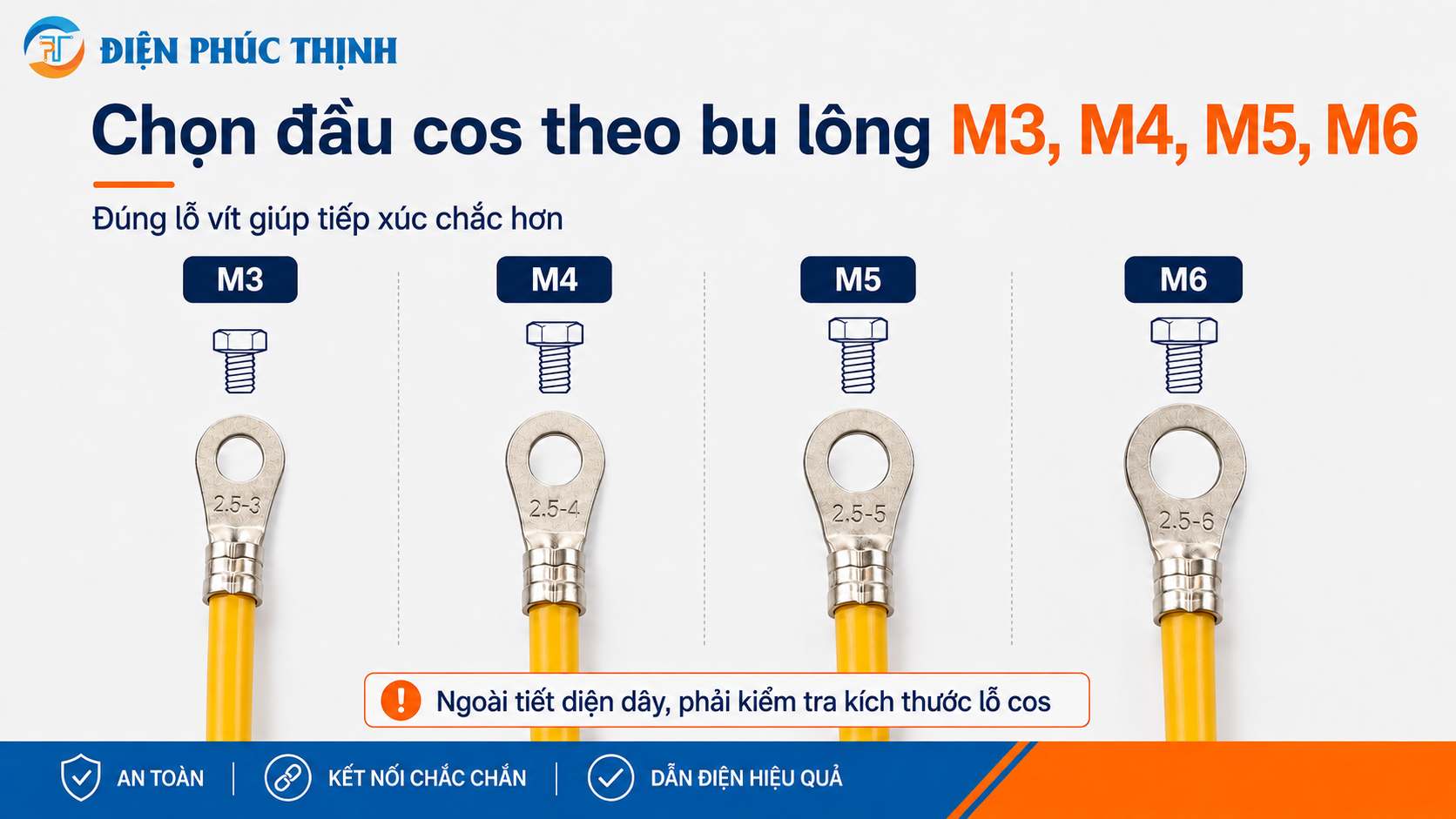

Cách Chọn Đầu Cos Theo Bu Lông M3, M4, M5, M6 Và M12
Với cos SC, cos tròn hoặc terminal lug, đúng tiết diện dây vẫn chưa đủ. Cần chọn đúng đường kính lỗ của phần đầu cos.
| Cọc vít/bu lông | Đường kính lỗ cos tham khảo | Dạng cos phù hợp | Điểm cần kiểm tra |
|---|---|---|---|
| M3/M3.2 | Khoảng 3.2–3.7mm | Cos tròn nhỏ hoặc cos chữ Y | Đầu cos không chạm sang cọc bên cạnh |
| M4 | Khoảng 4.3–4.5mm | RV2-4, SV2-4 hoặc mã tương đương | Đúng dải 1.5–2.5mm² |
| M5 | Khoảng 5.3–5.5mm | Cos tròn hoặc chữ Y dải 1.5–2.5mm² | Bề mặt vòng cos phải nằm phẳng |
| M6 | Khoảng 6.4–6.6mm | RV2-6 hoặc mã tương đương | Kiểm tra bề rộng đầu cos và vòng đệm |
| M12 | Khoảng 13mm | RNB2-12 hoặc mã tương đương | Xác nhận đầu cos đủ rộng và không bị xoay |
Kích thước trên là mức tham khảo theo mã sản phẩm. Khi thi công, cần đo cọc thực tế và đối chiếu catalogue của đúng đầu cos. Không khoan rộng lỗ cos hoặc ép phần vòng để cố lắp vào bu lông sai kích thước.
Tham khảo bài cách đọc thông số đầu cos chữ Y để hiểu cách mã sản phẩm thể hiện dải dây và kích thước vít.
Bảng Tra Cứu Đầu Cos Cho Dây 0.75–4mm²
| Tiết diện dây | Cos pin tham khảo | Cos tròn/chữ Y tham khảo | Ứng dụng chính |
|---|---|---|---|
| 0.75mm² | E7508 | Dải 0.5–1.5mm² | Tín hiệu, relay, terminal nhỏ |
| 1.0mm² | E1008 hoặc mã cùng dải | Dải 0.5–1.5mm² | Điều khiển, terminal block |
| 1.5mm² | E1508/E1512 | RNB1, RV1, SV1 tùy vít | Tủ điện, relay, contactor |
| 2.5mm² | E2508/E2512 | RNB2, RV2, SV2 theo kích thước vít | Nguồn điều khiển, CB, terminal, thiết bị |
| 4mm² | E4009/E4010/E4012 | Dải 2.5–4mm² hoặc 4–6mm² theo mã | Nguồn, contactor, thiết bị công suất nhỏ |
Bảng chỉ dùng để định hướng: Mã cuối của cos tròn hoặc cos chữ Y còn phụ thuộc kích thước vít. Trước khi đặt hàng cần đối chiếu catalogue của đúng series và đo điểm đấu thực tế.
Dữ Liệu Kỹ Thuật Cần Kiểm Tra
| Thông số | Giá trị/điều kiện cần xác nhận | Ý nghĩa |
|---|---|---|
| Tiết diện danh định | 2.5mm² | Quyết định kích thước phần ống nhận dây |
| Loại ruột dẫn | Dây cứng, dây bện hoặc dây mềm | Quyết định có cần ferrule hay không |
| Chiều dài phần pin | 8mm, 12mm hoặc theo terminal | Phải nằm đúng vùng kẹp của terminal |
| Đường kính lỗ cos | Theo M3, M4, M5, M6, M12 | Phải vừa với cọc vít hoặc bu lông |
| Vật liệu đầu nối | Đồng hoặc đồng mạ thiếc cho dây đồng | Giảm nguy cơ ăn mòn và duy trì tiếp xúc |
| Dụng cụ bấm | Đúng khuôn 2.5mm² và đúng loại cos | Quyết định độ chắc cơ học của mối bấm |
Không nên ghi một giá trị dòng điện cố định cho mọi dây 2.5mm² chỉ dựa vào tiết diện. Khả năng mang dòng còn phụ thuộc loại cáp, vật liệu cách điện, nhiệt độ môi trường, cách lắp đặt, số mạch đi chung và thiết bị bảo vệ.
Một số trang sản phẩm đầu cos có công bố định mức điện riêng của terminal. Đây là định mức của đầu nối, không phải giá trị dòng tải mặc định cho toàn bộ mạch dây 2.5mm².
Cách Chọn Đầu Cos Cho Dây 2.5mm² Qua 5 Bước
1Xác định dây mềm hay dây cứng
Dây mềm nhiều sợi thường cần cos pin khi đấu terminal. Dây cứng có thể được đấu trực tiếp nếu thiết bị cho phép.
2Quan sát cấu tạo đầu cực
- Lỗ nhận dây: chọn cos pin.
- Cọc vít hoặc bu lông: chọn cos tròn, lug hoặc SC.
- Vít cần tháo nhanh: chọn cos chữ Y.
- Lồng kẹp CB: làm theo hướng dẫn của nhà sản xuất CB.
3Chọn đúng dải 2.5mm²
Đầu cos phải được nhà sản xuất xác nhận dùng cho dây 2.5mm² hoặc dải có bao gồm 2.5mm², chẳng hạn 1.5–2.5mm².
4Kiểm tra chiều dài pin hoặc kích thước lỗ
Với cos pin, chọn E2508 hoặc E2512 theo chiều sâu terminal. Với cos tròn hoặc SC, đo vít M3, M4, M5, M6 hoặc kích thước thực tế.
5Bấm bằng đúng khuôn và kéo thử
Tuốt dây đúng chiều dài, đưa toàn bộ lõi đồng vào đầu cos, bấm hết hành trình và kiểm tra vết ép.
Nếu đầu cos xoay, dây tuột, sợi đồng bung hoặc phần ống bị nứt, cần cắt bỏ và bấm lại bằng đầu cos mới.
Xem hướng dẫn chi tiết tại bài cách bấm đầu cos đúng kỹ thuật qua 6 bước.
Những Lỗi Thường Gặp Khi Chọn Cos Cho Dây 2.5mm²
| Lỗi | Hậu quả | Cách khắc phục |
|---|---|---|
| Chọn SC chỉ vì dây 2.5mm² | Sai kiểu đầu cực, không lắp được vào terminal | Chọn theo cấu tạo điểm đấu trước |
| Dùng E2508 cho terminal quá sâu | Phần pin không nằm đủ vùng kẹp | Đo chiều sâu và cân nhắc E2512 |
| Dùng E2512 cho terminal nông | Lộ phần kim loại quá dài | Chọn pin ngắn hơn theo catalogue |
| Đúng tiết diện nhưng sai lỗ vít | Cos không nằm phẳng hoặc bị xoay | Đo M3–M12 trước khi đặt hàng |
| Cắt bớt sợi đồng | Giảm tiết diện thực và khả năng dẫn điện | Đổi sang đầu cos đúng kích thước |
| Dùng kìm bấm sai loại | Vết ép không đều, đầu cos dễ tuột | Dùng khuôn dành riêng cho ferrule hoặc lug |
| Không kiểm tra hướng dẫn thiết bị | Có thể dùng loại đầu dây không được chấp nhận | Đối chiếu catalogue terminal, CB hoặc biến tần |
Kinh Nghiệm Chọn Theo Ứng Dụng Thực Tế
Tủ điện điều khiển
Dây mềm 2.5mm² đi vào terminal block, relay, PLC hoặc bộ nguồn thường phù hợp với cos pin. Hãy chọn E2508 hoặc E2512 theo chiều sâu khe đấu.
CB và contactor
Không mặc định dùng cos SC. Nếu thiết bị sử dụng lồng kẹp dây, cần kiểm tra có cho phép ferrule hay dây trần đã tuốt. Nếu có cọc vít hoặc bu lông, chọn cos tròn hoặc lug đúng kích thước.
Thanh tiếp địa
Ưu tiên cos tròn để vòng cos được giữ chắc bằng vít. Chọn đúng dải 1.5–2.5mm² và đúng lỗ M4, M5 hoặc M6 tùy thanh tiếp địa.
Máy móc có rung động
Ưu tiên đầu cos được bấm bằng dụng cụ đúng khuôn, cố định dây để không truyền lực kéo trực tiếp lên đầu nối và kiểm tra lại mô-men siết trong quá trình bảo trì.
Câu Hỏi Thường Gặp
Dây điện 2.5mm² dùng đầu cos pin mấy?
Với dây mềm 2.5mm² có thể dùng cos pin E2508 hoặc E2512. Chọn mã theo chiều sâu terminal: E2508 có phần pin 8mm, E2512 có phần pin 12mm.
Dây 2.5mm² có bắt buộc dùng cos SC không?
Không. Cos SC chỉ phù hợp khi điểm đấu sử dụng vít hoặc bu lông và có mã đúng tiết diện. Terminal block, PLC, relay hoặc biến tần thường phù hợp với cos pin hơn.
E2508 và E2512 khác nhau thế nào?
Cả hai dùng cho dây 2.5mm² nhưng khác chiều dài phần pin. E2508 có phần pin 8mm, còn E2512 có phần pin 12mm.
Dây cứng 2.5mm² có cần bấm cos pin không?
Không phải lúc nào cũng cần. Nếu terminal được thiết kế để nhận dây cứng đã tuốt thì có thể đấu trực tiếp. Cần làm theo hướng dẫn của nhà sản xuất thiết bị.
Dây 2.5mm² dùng cos tròn lỗ bao nhiêu?
Phụ thuộc đường kính vít hoặc bu lông. Có thể chọn lỗ M3, M4, M5, M6 hoặc kích thước khác, miễn phần ống cos phù hợp với dải dây 1.5–2.5mm².
Có thể dùng đầu cos 4mm² cho dây 2.5mm² không?
Không nên nếu mã đầu cos không công bố dải làm việc bao gồm 2.5mm². Đầu cos quá rộng có thể tạo mối bấm lỏng dù hình thức bên ngoài trông đã được ép chặt.
Có nên bấm cos rồi đưa trực tiếp vào CB?
Chỉ nên thực hiện khi tài liệu của CB cho phép loại đầu dây đó. Một số CB dùng lồng kẹp phù hợp với ferrule, trong khi loại khác yêu cầu dây trần hoặc đầu cốt chuyên dụng.
Thông Tin Tác Giả Và Cơ Sở Kỹ Thuật
Biên soạn: Bộ phận kỹ thuật Điện Phúc Thịnh
Phạm vi: Đầu cos, phụ kiện đấu nối, kìm bấm và vật tư tủ điện
Nội dung được xây dựng theo nguyên tắc chọn đầu nối dựa trên tiết diện ruột dẫn, cấu tạo dây, kiểu đầu cực và thông số sản phẩm. IEC 60228 được dùng làm tài liệu tham chiếu về tiết diện danh định và các dạng ruột dẫn của cáp điện.
Điện Phúc Thịnh Cung Cấp Đầu Cos Cho Dây 2.5mm²
Điện Phúc Thịnh cung cấp nhiều nhóm đầu nối điện cho dây 2.5mm²:
- Cos pin E2508, E2512 và các chiều dài khác.
- Cos tròn bọc nhựa, cos tròn trần dải 1.5–2.5mm².
- Cos chữ Y, cos càng cua và terminal lug.
- Đầu cos pin đôi cho hai dây đi chung một terminal.
- Kìm bấm cos pin, cos bọc nhựa và cos trần.
Để được tư vấn đúng mã, nên gửi hình điểm đấu, loại dây, tiết diện 2.5mm², kích thước vít và số lượng cần mua.
Chưa biết nên chọn cos SC hay cos pin?
Gửi hình terminal hoặc cọc bu lông để đội ngũ kỹ thuật hỗ trợ chọn đúng loại đầu cos và dụng cụ bấm.
Gọi 0376.399.780 Xem danh mục đầu cosBài Viết Và Sản Phẩm Liên Quan
Kết Luận
Dây điện 2.5mm² nên chọn đầu cos SC hay đầu cos pin phụ thuộc vào cấu tạo điểm đấu. Dây mềm đi vào terminal block, PLC, relay, biến tần hoặc bộ nguồn thường phù hợp với cos pin E2508 hoặc E2512. Dây cần bắt vào cọc vít, bu lông hoặc thanh cái phải dùng cos tròn, lug hoặc cos SC đúng tiết diện và đúng đường kính lỗ.
Không nên chọn đầu cos chỉ dựa vào tiết diện dây. Cần kiểm tra thêm loại ruột dẫn, chiều sâu terminal, kích thước M3–M12, vật liệu đầu nối và loại kìm bấm.
Nguyên tắc quan trọng nhất là: đúng tiết diện, đúng kiểu đầu cực, đúng kích thước lỗ và đúng kỹ thuật bấm.
