Cáp Mạng Công Nghiệp Đi Vào Tủ Điện Nên Dùng Cable Gland Nào?
Cáp mạng công nghiệp đi vào tủ điện không có một size Cable Gland cố định cho Cat5e, Cat6 hay PROFINET. Trước tiên cần xác định cáp đi vào tủ ở dạng cáp chưa gắn đầu nối hay đã lắp sẵn RJ45/M12. Nếu là cáp chưa gắn đầu, việc chọn gland thường bắt đầu từ đường kính ngoài OD → dải kẹp → ren/lỗ tủ → IP và môi trường.
Nếu cáp có shield, cần kiểm tra thêm thiết kế có yêu cầu liên kết lớp chống nhiễu ngay tại vị trí cáp đi vào tủ hay không. Có shield không tự động đồng nghĩa phải dùng EMC Cable Gland. Ngược lại, nếu cáp đã gắn sẵn RJ45 hoặc M12, Cable Gland thông thường có thể không cho đầu nối đi qua, nên cần kiểm tra lại cách đưa cáp qua thành tủ trước khi chốt sản phẩm.
Cáp có shield: kiểm tra cách đấu shield trước khi quyết định có cần EMC gland.
Cáp đã gắn RJ45/M12: kiểm tra kích thước đầu nối và điểm cáp đi qua thành tủ; không mặc định dùng gland thường.
Chỉ biết Cat5e/Cat6/PROFINET: chưa đủ dữ liệu để chốt size Cable Gland.

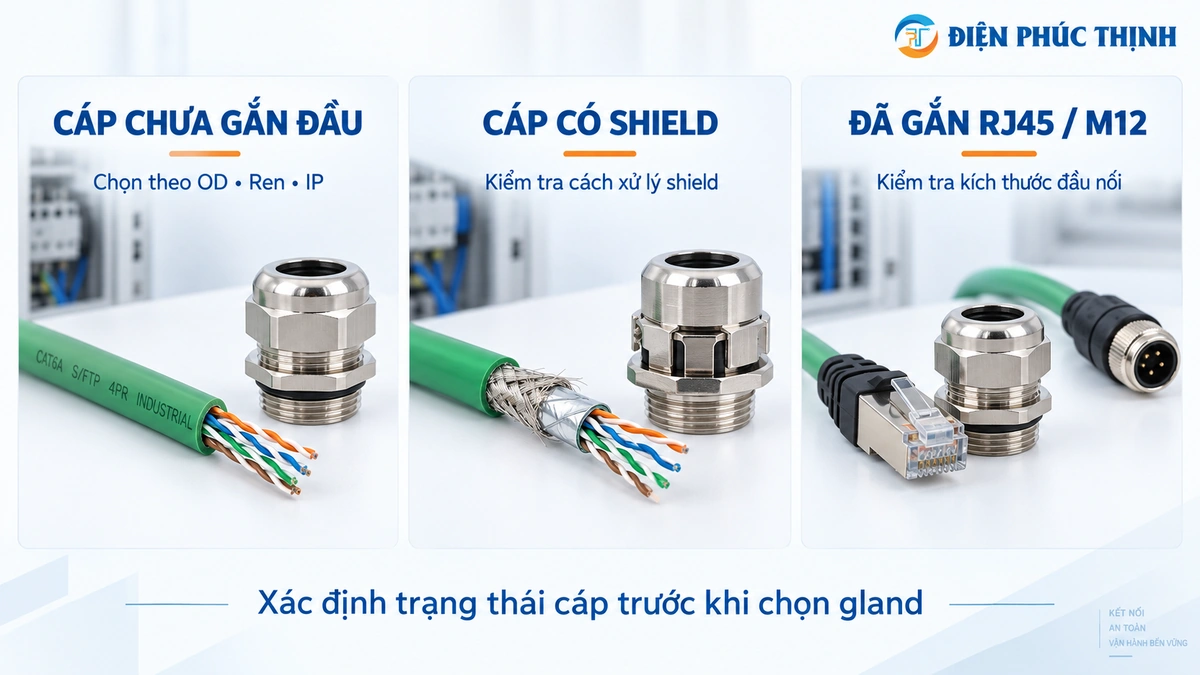

Trước Tiên: Cáp Đi Vào Tủ Ở Dạng Nào?
Đây là bước nên kiểm tra trước cả size gland. Hai tuyến cáp cùng sử dụng PROFINET hoặc Industrial Ethernet nhưng một tuyến là cáp chưa bấm đầu, tuyến còn lại đã lắp sẵn RJ45 hoặc M12 thì cách xử lý điểm xuyên tủ có thể khác nhau hoàn toàn.
| Trạng thái cáp | Hướng xử lý | Cần kiểm tra thêm |
|---|---|---|
| Cáp chưa gắn đầu nối | Có thể bắt đầu chọn Cable Gland theo OD và ren | Dải kẹp, IP, vật liệu, shield và môi trường |
| Cáp có shield và thiết kế yêu cầu liên kết shield tại điểm vào tủ | Kiểm tra EMC Cable Gland hoặc giải pháp EMC phù hợp | Loại shield, cách đấu shield, OD, ren và bề mặt tủ |
| Cáp đã gắn sẵn RJ45 hoặc M12 | Chưa nên chốt Cable Gland thông thường | Kích thước đầu nối, lỗ tủ và cách đưa cáp qua thành tủ |

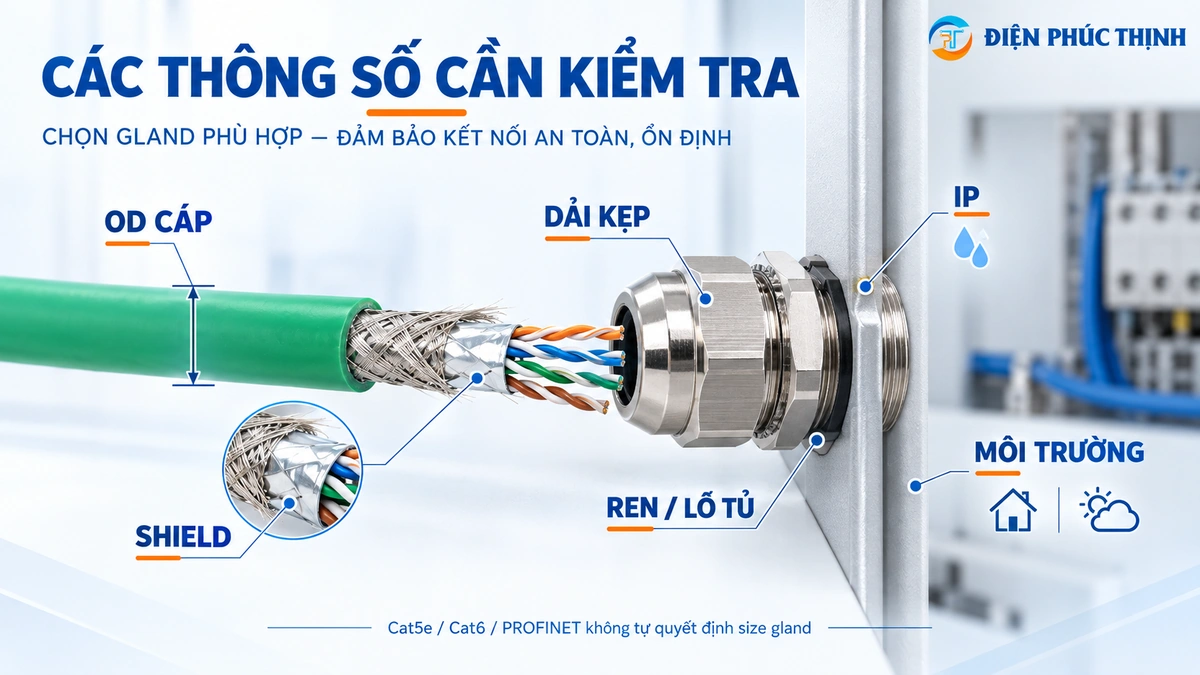

Nếu Cáp Chưa Gắn Đầu, Chọn Cable Gland Theo Những Thông Số Nào?
Với cáp Ethernet công nghiệp chưa gắn đầu nối, việc chọn Cable Gland vẫn bắt đầu từ kích thước cáp và điều kiện lắp thực tế. Không chọn gland chỉ vì cáp được gọi là Cat5e, Cat6 hoặc PROFINET.
| Thông số | Cách kiểm tra | Vì sao quan trọng? |
|---|---|---|
| OD cáp | Datasheet của đúng mã cáp hoặc đo thực tế | Dùng để đối chiếu với dải kẹp của gland |
| Dải kẹp | Datasheet của đúng Cable Gland | OD cáp phải nằm trong dải kẹp hãng công bố |
| Ren / lỗ tủ | Bản vẽ hoặc đo thực tế | M16, M20, PG... phải khớp với điểm lắp |
| IP và môi trường | Yêu cầu tủ và điều kiện sử dụng | Trong nhà, ngoài trời, bụi, nước, dầu hoặc rung có yêu cầu khác nhau |
| Shield / chức năng đặc biệt | Datasheet cáp + bản vẽ hoặc hướng dẫn thiết bị | Xác định gland chỉ giữ/làm kín hay còn phải xử lý EMC |
PHUKIENCAP hiện có nhóm Cáp Ethernet Công Nghiệp và danh mục Ốc Siết Cáp / Cable Gland . Khi đối chiếu thực tế, nên bắt đầu từ đúng mã cáp rồi mới chọn size gland.
Cáp Mạng Có Shield Có Bắt Buộc Dùng EMC Cable Gland Không?
Không thể kết luận chỉ từ việc cáp có shield. Điểm quyết định là thiết kế yêu cầu lớp shield được liên kết ở đâu. Nếu chính Cable Gland phải tạo tiếp xúc với shield ngay tại vị trí cáp đi vào tủ, cần kiểm tra EMC Cable Gland có cơ cấu tiếp xúc phù hợp.
Nếu shield đã được xử lý bằng kẹp shield hoặc một phương án khác đúng theo thiết kế, không nên mặc định dùng EMC gland chỉ vì cáp là SF/UTP hoặc có braid/foil. Xem chi tiết tại Cable Gland Cho Cáp Shield: Khi Nào Phải Dùng EMC Cable Gland? .

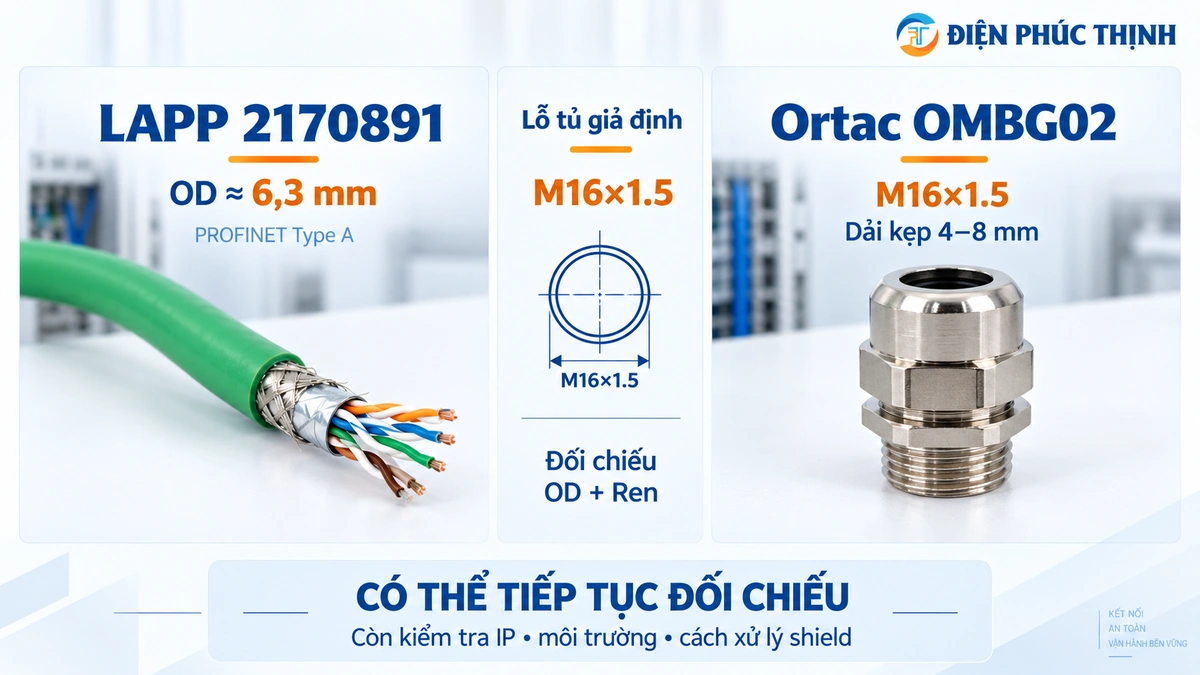

Ví Dụ Thực Tế: LAPP 2170891 Đi Vào Tủ M16
Ví dụ này chỉ minh họa cách đối chiếu từng bước, không có nghĩa LAPP 2170891 luôn phải dùng OMBG02.
• Ứng dụng: PROFINET Type A, lắp cố định.
• Cấu trúc: SF/UTP.
• OD danh nghĩa theo LAPP: khoảng 6,3 mm.
• Lỗ tủ giả định: M16×1.5.
• Môi trường giả định: trong nhà thông thường.
• Giả định thiết kế không yêu cầu gland làm điểm tiếp xúc shield.
| Hạng mục kiểm tra | Kết quả | Giải thích |
|---|---|---|
| Ren tủ | Phù hợp ở bước kiểm tra ren | Ortac OMBG02 dùng ren M16×1.5 |
| OD khoảng 6,3 mm | Nằm trong dải kẹp | OMBG02 có dải kẹp 4–8 mm |
| Xử lý shield | Cần xác nhận | Nếu shield phải liên kết qua gland thì OMBG02 thông thường không được mặc định thay cho EMC gland |
| Kết luận | Có thể tiếp tục đối chiếu | OD và ren phù hợp ở bước đầu; vẫn cần xác nhận IP, môi trường, cách xử lý shield và kiểu lắp |
Có thể xem LAPP ETHERLINE 2170891 và Ortac OMBG02 M16×1.5 để đối chiếu dữ liệu sản phẩm.
Những Trường Hợp Chưa Nên Chốt Cable Gland
| Thông tin hiện có | Kết luận | Lý do | Cần bổ sung |
|---|---|---|---|
| “Cáp Cat6 / PROFINET” | Chưa đủ dữ liệu | Chưa có OD và ren/lỗ tủ | Model/datasheet cáp + thông tin lỗ tủ |
| Cáp đã bấm RJ45 nhưng chỉ chọn gland theo OD vỏ cáp | Chưa nên chọn gland thường | Đầu RJ45 có thể không đi qua thân gland | Kích thước đầu nối và điểm cáp đi qua tủ |
| Cáp có shield và yêu cầu liên kết shield qua gland | Gland thường chưa đủ cơ sở | Chưa có chức năng tiếp xúc shield được xác nhận | Đối chiếu EMC gland theo cấu trúc shield |
| OD phù hợp nhưng ren gland khác lỗ tủ | Không lắp trực tiếp | Sai chuẩn hoặc size ren | Đổi đúng ren hoặc kiểm tra adapter phù hợp |
| Ngoài trời nhưng chỉ biết OD + ren | Cần kiểm tra thêm | Chưa có yêu cầu IP, UV và vật liệu | Điều kiện môi trường thực tế |
Xem thêm 5 Lỗi Thường Gặp Khi Lắp Đặt Cable Gland để tránh các lỗi về dải kẹp, O-ring, ren và chọn sai chức năng gland.

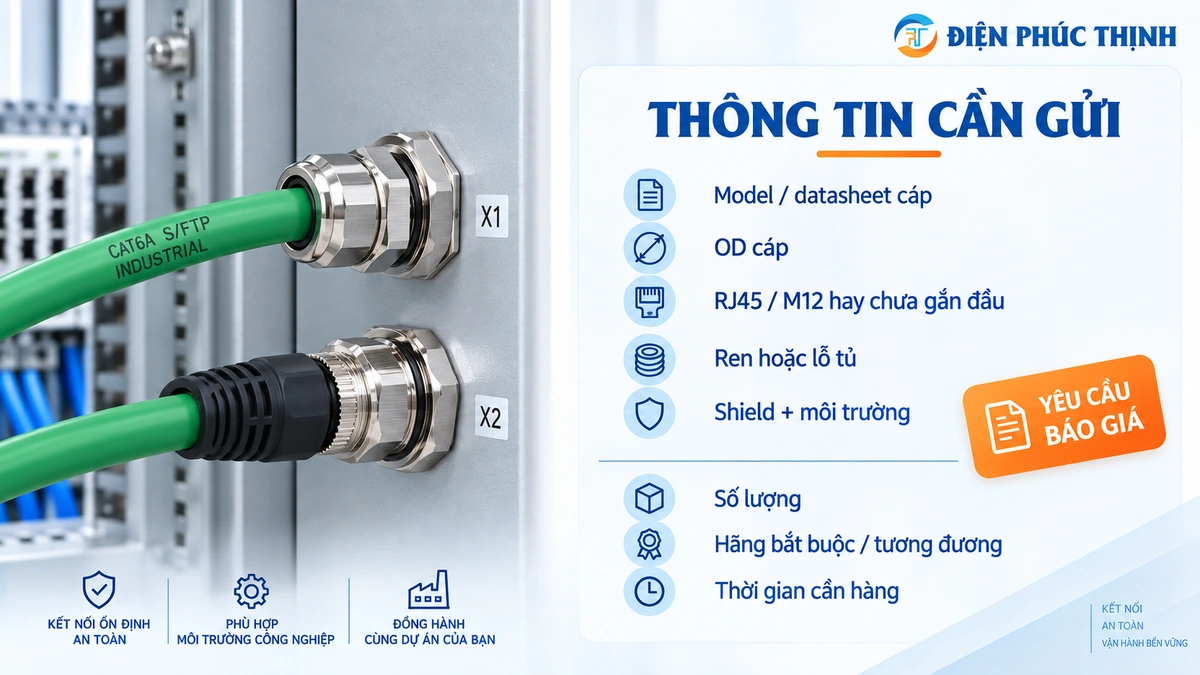

Cần Gửi Gì Để Kiểm Tra Cable Gland Và Báo Giá?
Không cần tự đoán chính xác mã Cable Gland trước khi hỏi giá. Cách nhanh hơn là gửi đủ dữ liệu để Điện Phúc Thịnh kiểm tra cáp → điểm vào tủ → nhóm gland → size/model có thể phù hợp → báo giá.
| Thông tin kỹ thuật | Thông tin báo giá |
|---|---|
| Model hoặc datasheet cáp mạng | Số lượng |
| OD của cáp | Hãng bắt buộc hay chấp nhận tương đương |
| Cáp chưa gắn đầu hay đã có RJ45/M12 | Thời gian cần hàng |
| Ren hoặc kích thước lỗ tủ | Yêu cầu chứng từ nếu có |
| Shield và yêu cầu đấu shield nếu có | — |
| Trong nhà/ngoài trời, IP, nước, dầu, rung... | — |
Câu Hỏi Thường Gặp
Cáp mạng Cat6 có một size Cable Gland cố định không?
Không. Cat6 mô tả cấp truyền dẫn, không xác định đường kính ngoài của mọi model cáp. Cần tra OD của đúng sản phẩm rồi mới đối chiếu với dải kẹp Cable Gland.
Cáp PROFINET có shield có bắt buộc dùng EMC Cable Gland không?
Không thể kết luận chỉ từ chữ PROFINET hoặc việc cáp có shield. Phải xem thiết kế yêu cầu lớp shield được liên kết ở đâu và Cable Gland có phải điểm tiếp xúc shield hay không.
Cáp đã bấm đầu RJ45 có luồn qua Cable Gland thường được không?
Có thể không. Phải so kích thước lớn nhất của đầu RJ45 với đường thông thực tế của gland. Nếu đầu nối không đi qua được, cần sử dụng cách đưa cáp qua thành tủ phù hợp với cáp đã gắn sẵn đầu.
Chỉ có model cáp nhưng chưa biết lỗ tủ thì có chọn được gland không?
Chỉ có thể thu hẹp lựa chọn theo OD và dải kẹp. Muốn chốt mã vẫn cần xác nhận ren hoặc kích thước lỗ tủ cùng các yêu cầu về môi trường.
Kết Luận
Cáp mạng công nghiệp đi vào tủ điện phải chọn Cable Gland theo cấu hình lắp thực tế, không chỉ theo tên Cat5e, Cat6 hay PROFINET. Với cáp chưa gắn đầu nối, hãy kiểm tra theo thứ tự: OD → dải kẹp → ren/lỗ tủ → IP/môi trường → shield/chức năng đặc biệt → mã sản phẩm.
Nếu cáp đã gắn RJ45/M12, cần kiểm tra kích thước đầu nối trước khi chọn cách đưa cáp qua thành tủ. Nếu cáp có shield, chỉ chuyển sang EMC Cable Gland khi thiết kế thực sự yêu cầu gland đảm nhiệm chức năng tiếp xúc/liên kết shield tại điểm vào tủ.
Khi chưa đủ dữ liệu, hãy gửi model/datasheet cáp + OD + ảnh đầu nối + lỗ tủ + môi trường + số lượng để đối chiếu trước khi chốt mã và báo giá.
• LAPP – ETHERLINE PN Cat.5e Y, mã 2170891: PROFINET Type A, SF/UTP, OD danh nghĩa khoảng 6,3 mm.
• PHUKIENCAP / Ortac – OMBG02: M16×1.5, dải kẹp 4–8 mm.
• Khi chốt mua, ưu tiên datasheet hiện hành của đúng cáp, đúng Cable Gland và điều kiện lắp đặt thực tế.
