Cable Gland Cho Cáp Shield: Khi Nào Phải Dùng EMC Cable Gland?
Cáp có shield không đồng nghĩa lúc nào cũng bắt buộc phải dùng EMC Cable Gland. Điểm quyết định là lớp chống nhiễu của cáp phải được đấu nối và liên kết điện ở đâu, theo thiết kế EMC của hệ thống và hướng dẫn của đúng thiết bị.

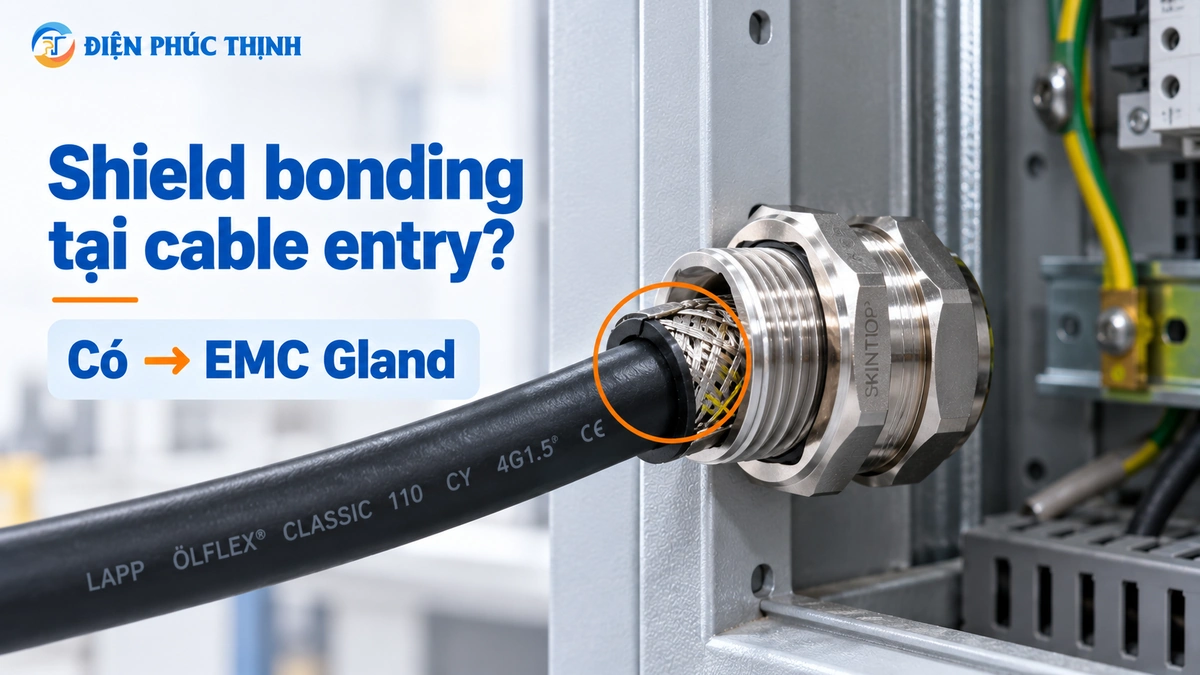

Nếu thiết kế yêu cầu lớp shield được liên kết với vỏ hoặc tủ thiết bị ngay tại vị trí cáp đi vào, và chính Cable Gland được dùng để tạo tiếp xúc với lớp shield, cần chọn EMC Cable Gland có cơ cấu tiếp xúc phù hợp. Nếu shield đã được xử lý bằng shield clamp hoặc một phương án khác theo thiết kế, không nên mặc định đổi sang EMC gland chỉ vì cáp có lớp chống nhiễu.
Shield được đấu bằng shield clamp riêng: Không mặc định cần EMC gland tại vị trí cáp đi vào.
Chỉ biết gland bằng kim loại: Chưa đủ để kết luận đó là EMC Cable Gland.
Chỉ biết cáp dùng cho VFD, servo hoặc có shield: Chưa đủ dữ liệu để chốt model.
Chưa rõ cách đấu shield: Nên kiểm tra manual thiết bị hoặc bản vẽ grounding trước khi chọn.
EMC Cable Gland Khác Cable Gland Kim Loại Thường Ở Đâu?

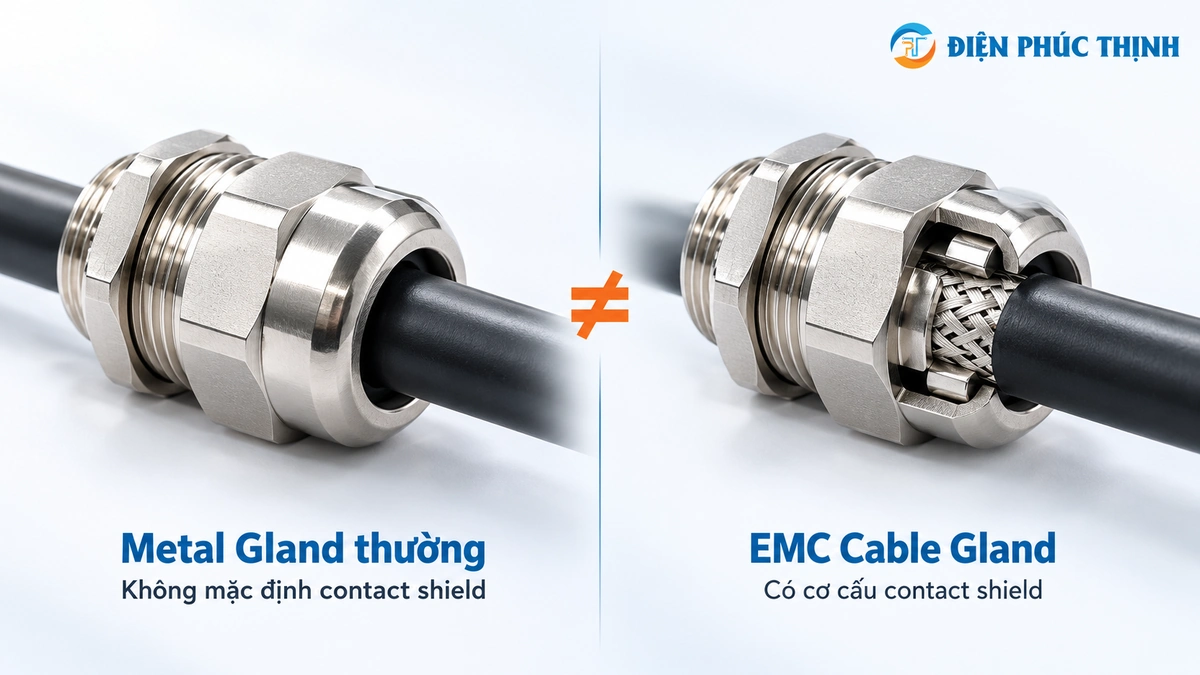

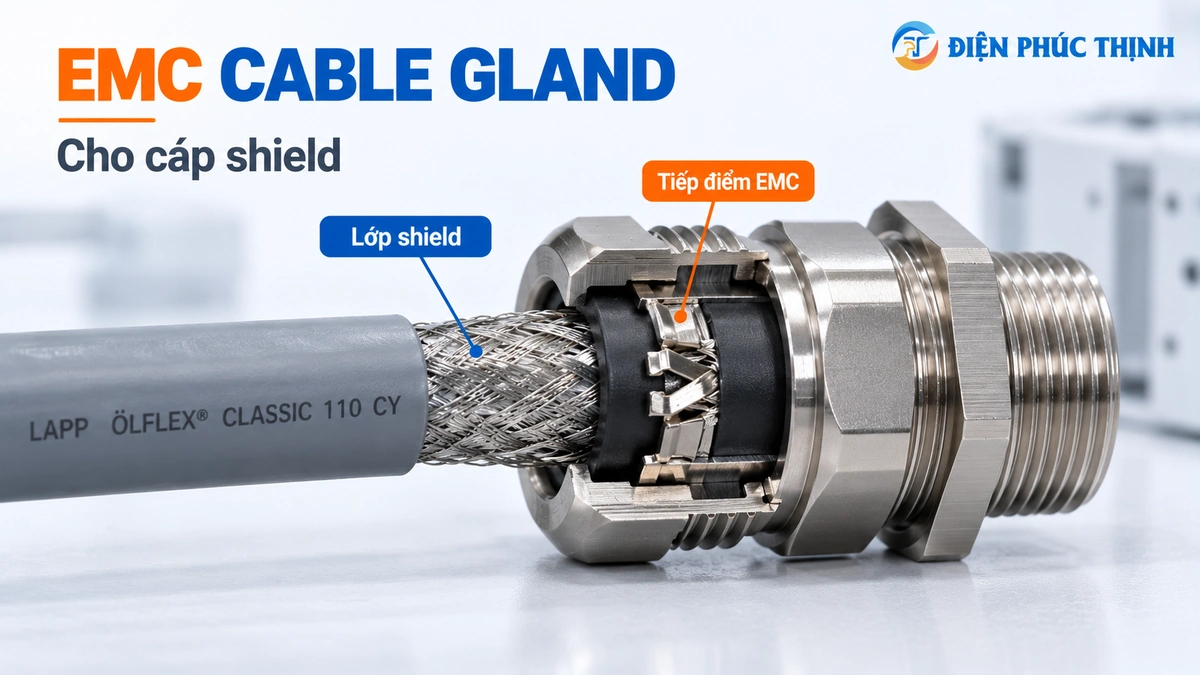

Điểm khác biệt quan trọng không nằm ở việc thân gland có bằng kim loại hay không, mà ở cơ cấu tiếp xúc với lớp shield. EMC Cable Gland được thiết kế để tạo tiếp xúc điện với lớp braid hoặc shield của cáp và hỗ trợ đường liên kết điện tới vỏ thiết bị theo đúng cách lắp của nhà sản xuất.
Ví dụ, dòng Ortac Metal Cable Glands – EMC Type Brass sử dụng lò xo EMC bằng AISI301 và được nhà sản xuất công bố cho cáp có lớp chống nhiễu. Dòng LAPP SKINTOP MS-SC-M cũng sử dụng lò xo tiếp xúc dẫn điện để tạo đường dẫn điện trở thấp giữa lớp copper shield và Cable Gland.
| Tiêu chí | Cable Gland kim loại thường | EMC Cable Gland |
|---|---|---|
| Giữ và cố định cáp | Có, tùy model | Có, tùy model |
| Khả năng làm kín / IP | Theo đúng model | Theo đúng model |
| Cơ cấu tiếp xúc lớp shield | Không mặc định có | Có theo thiết kế EMC của từng dòng |
| Dùng gland làm điểm liên kết shield | Không thể suy ra chỉ từ thân kim loại | Có thể dùng khi đúng cấu tạo và hướng dẫn lắp |
Khi Nào Cáp Shield Cần EMC Cable Gland?
Câu hỏi cần trả lời trước không phải là “cáp có shield thì mua EMC gland size nào?”, mà là “lớp shield của cáp phải được đấu ở đâu và Cable Gland có phải là điểm tạo liên kết điện hay không?”.
| Tình huống | Hướng xử lý | Cần kiểm tra thêm |
|---|---|---|
| Thiết kế yêu cầu shield liên kết điện tại vị trí cáp đi vào và gland là điểm tiếp xúc | NÊN KIỂM TRA EMC GLAND | Loại shield + cơ cấu tiếp xúc + OD + ren |
| Cáp VFD hoặc motor có braid shield và manual yêu cầu liên kết shield tại vỏ thiết bị | THƯỜNG CẦN XEM EMC | Manual VFD/motor + vị trí đấu shield |
| Servo, encoder hoặc control cable có shield | CẦN KIỂM TRA THÊM | Xem nhà sản xuất yêu cầu đấu shield như thế nào |
| Shield được đấu bằng shield clamp riêng theo thiết kế | KHÔNG MẶC ĐỊNH CẦN EMC GLAND | Gland vẫn phải đúng OD, ren, IP và môi trường |
| Chỉ biết “cáp shield”, foil + drain wire hoặc chưa rõ cách đấu | CHƯA ĐỦ DỮ LIỆU | Gửi datasheet cáp + manual hoặc bản vẽ grounding |
Đã Đủ Thông Tin Để Chọn EMC Cable Gland Chưa?
Xác định hệ thống cần giải pháp EMC chưa có nghĩa là đã đủ dữ liệu để chốt mã. Cần phân biệt giữa xác định đúng loại Cable Gland và chọn được model cụ thể để báo giá.
| Thông tin hiện có | Có thể kết luận đến đâu? | Cần làm tiếp |
|---|---|---|
| Biết cách đấu shield + loại shield + OD + ren | Có thể đối chiếu model phù hợp | Kiểm tra thêm tủ, IP, môi trường và cách lắp |
| Đã biết cần bonding qua gland nhưng chưa có OD | Chỉ đủ chọn nhóm EMC Cable Gland | Tra datasheet hoặc đo OD cáp |
| Chỉ biết VFD, servo hoặc cáp chống nhiễu | Chưa thể chốt mã | Kiểm tra manual và cách đấu shield |
| Chỉ biết “cáp có shield” | Chưa đủ dữ liệu | Không nên chốt series hoặc model |
Những Thông Số Phải Khớp Trước Khi Chọn Model
Không nên chọn EMC Cable Gland chỉ vì thấy OD cáp nằm trong dải kẹp. Trước khi xuống model, cần kiểm tra đồng thời các điều kiện ảnh hưởng đến khả năng lắp và khả năng tiếp xúc với lớp shield.
Xác định cáp dùng braid, foil, drain wire hay cấu trúc kết hợp và shield phải được đấu bằng gland, shield clamp hay phương án khác.
Lò xo hoặc bộ phận tiếp xúc của gland phải phù hợp với cấu trúc shield thực tế. Không nên suy ra rằng mọi cáp có shield đều dùng được cùng một loại EMC gland.
OD phải nằm trong dải kẹp của đúng model.
Phải xác định đúng Metric, PG hoặc chuẩn ren khác. Với tủ hoặc housing có thành dày, cần kiểm tra chiều dài phần ren của đúng model.
Tủ sơn, anodized hoặc powder-coated có thể ảnh hưởng đến tiếp xúc điện. Cần làm theo hướng dẫn lắp và phụ kiện bonding của đúng nhà sản xuất.
Chức năng EMC không thay thế yêu cầu về chống bụi nước, nhiệt độ, vật liệu hoặc điều kiện môi trường sử dụng.
Một Số Model EMC Cable Gland Ortac Tham Khảo
Dòng Ortac Metal Cable Glands – EMC Type Brass sử dụng thân đồng thau mạ nickel và lò xo EMC AISI301. Bảng dưới đây chỉ đưa một số model để minh họa cách đối chiếu, không phải bảng size chung cho mọi hãng.
| Model | Ren | Dải kẹp cáp | Cách hiểu đúng |
|---|---|---|---|
| OMBT02 | M16×1.5 | 4–8 mm | Có thể xem xét khi các điều kiện còn lại cũng phù hợp |
| OMBT03 | M20×1.5 | 6–12 mm | Có thể xem xét khi các điều kiện còn lại cũng phù hợp |
| OMBT05 | M32×1.5 | 13–18 mm | Có thể xem xét khi các điều kiện còn lại cũng phù hợp |
| OMBT08 | M63×1.5 | 33–44 mm | Có thể xem xét khi các điều kiện còn lại cũng phù hợp |
Lưu ý: bảng trên mới giúp kiểm tra ren và OD. Để chốt model vẫn cần xác nhận loại shield, cách đấu shield, bề mặt tủ, IP, môi trường và điều kiện lắp đặt.
Ví Dụ: Từ Thông Tin Cáp Đến Model Có Thể Phù Hợp
Giả sử người mua cung cấp các thông tin sau:
• OD cáp: 10,8 mm.
• Lỗ ren trên tủ: M20×1.5.
• Manual yêu cầu lớp shield được liên kết điện tại vị trí cáp đi vào thông qua gland.
• Chưa có yêu cầu đặc biệt về hóa chất, nhiệt độ hoặc bề mặt tủ.
| Hạng mục kiểm tra | Kết quả | Giải thích |
|---|---|---|
| Yêu cầu liên kết shield qua gland | ĐẠT | Có cơ sở để xem EMC Cable Gland |
| Loại shield | PHÙ HỢP BAN ĐẦU | Cáp dùng braid shield |
| Ren | ĐẠT | OMBT03 dùng ren M20×1.5 |
| OD 10,8 mm | ĐẠT | Nằm trong dải 6–12 mm của OMBT03 |
| Môi trường và bề mặt tủ | CẦN KIỂM TRA THÊM | Chưa đủ dữ liệu để chốt hoàn toàn |
Những Trường Hợp Không Phù Hợp Hoặc Chưa Nên Chốt Model
| Trường hợp | Kết luận | Lý do | Hướng xử lý |
|---|---|---|---|
| Metal gland thường nhưng thiết kế yêu cầu contact shield qua gland | KHÔNG PHÙ HỢP | Không xác minh được cơ cấu tiếp xúc shield | Chuyển sang EMC gland hoặc giải pháp bonding đúng thiết kế |
| OMBT03 nhưng OD cáp 13 mm | KHÔNG PHÙ HỢP | OD vượt dải 6–12 mm | Chọn model có dải kẹp lớn hơn |
| Gland M20 nhưng lỗ tủ PG13.5 | KHÔNG LẮP TRỰC TIẾP | Khác chuẩn ren | Chọn đúng ren hoặc dùng adapter đã được xác minh |
| Foil + drain wire nhưng chưa rõ cách đấu shield | CHƯA NÊN CHỐT | Chưa xác minh khả năng tiếp xúc với lớp shield | Gửi datasheet cáp và manual thiết bị |
| Shield đã được bonding bằng clamp riêng đúng thiết kế | KHÔNG CẦN ÉP DÙNG EMC GLAND | Gland không phải điểm liên kết shield bắt buộc | Chọn gland theo OD, ren, IP và môi trường |
Nếu cần kiểm tra thêm các lỗi liên quan đến dải kẹp, O-ring, ren và dùng sai loại Cable Gland, xem 5 lỗi thường gặp khi lắp đặt Cable Gland .
Cần Gửi Gì Để Kiểm Tra Mã Và Báo Giá EMC Cable Gland?
PHUKIENCAP báo giá theo yêu cầu và thông số thực tế. Cung cấp đủ thông tin ngay từ đầu sẽ giúp việc đối chiếu model nhanh hơn và hạn chế chọn sai size hoặc sai chức năng.
✓ Loại shield: braid / foil / drain wire / cấu trúc kết hợp
✓ Cách shield phải được đấu theo manual hoặc bản vẽ
✓ Đường kính ngoài OD của cáp
✓ Size và chuẩn ren hoặc kích thước lỗ tủ
✓ Chiều dày thành tủ nếu cần ren dài
✓ Bề mặt tủ: kim loại trần / sơn / anodized / powder-coated
✓ Yêu cầu IP và môi trường sử dụng
✓ Model VFD, servo, motor hoặc thiết bị nếu liên quan
✓ Số lượng cần báo giá
Câu Hỏi Thường Gặp
Cáp VFD có bắt buộc dùng EMC Cable Gland không?
Không thể kết luận chỉ từ chữ “VFD”. Nếu manual hoặc thiết kế yêu cầu lớp shield của motor cable được liên kết tại vị trí cáp đi vào và gland được dùng để tạo tiếp xúc đó, EMC Cable Gland là một giải pháp phù hợp để xem xét.
Cable Gland bằng kim loại có thay EMC Cable Gland được không?
Không mặc định. Thân bằng kim loại không chứng minh gland có cơ cấu tiếp xúc với braid hoặc shield. Nếu gland phải đảm nhiệm chức năng liên kết EMC, cần kiểm tra đúng cấu tạo và thông tin của nhà sản xuất.
Cáp có foil và drain wire có dùng EMC Cable Gland được không?
Phải xem cấu trúc của cáp và cách nhà sản xuất yêu cầu đấu shield. Một EMC Cable Gland được thiết kế để tiếp xúc braid không nên tự động coi là phù hợp cho mọi cấu trúc foil và drain wire.
EMC Cable Gland có thay shield clamp được không?
Không nên coi hai giải pháp là tương đương trong mọi hệ thống. EMC Cable Gland và shield clamp có thể tạo liên kết shield tại những vị trí khác nhau. Lựa chọn phải theo thiết kế EMC và hướng dẫn của thiết bị.
Có OD cáp và size ren đã đủ để chốt EMC Cable Gland chưa?
Chưa chắc. OD và ren mới xác nhận được một phần khả năng lắp. Còn phải kiểm tra loại shield, cách đấu shield, cơ cấu tiếp xúc, bề mặt tủ, IP và môi trường trước khi chốt model.
Tủ sơn tĩnh điện có ảnh hưởng đến liên kết EMC không?
Có thể. Lớp sơn hoặc lớp xử lý bề mặt có thể ảnh hưởng đến tiếp xúc điện giữa gland và vỏ tủ. Vì vậy cần làm theo hướng dẫn của đúng nhà sản xuất và kiểm tra phụ kiện bonding phù hợp nếu cần.
Kết Luận: Có Shield Chưa Đủ Để Kết Luận Phải Dùng EMC Gland
Khi thiết kế yêu cầu lớp shield được liên kết điện với vỏ thiết bị tại vị trí cáp đi vào, cần sử dụng một giải pháp EMC phù hợp. Nếu chính Cable Gland được dùng để tạo tiếp xúc và liên kết lớp shield tại vị trí này, phải chọn EMC Cable Gland có cơ cấu tiếp xúc tương thích; Cable Gland kim loại thông thường không được mặc định là tương đương.
Khi cần chọn model, nên kiểm tra theo thứ tự: cách đấu shield → loại shield → khả năng tiếp xúc → OD → ren → bề mặt tủ → IP và môi trường → model có thể phù hợp → xác minh cuối → báo giá.
• Ortac Cable Connections – Metal Cable Glands, EMC Type Brass.
• LAPP – SKINTOP MS-SC-M / SKINTOP MS-SC-M-XL.
Thông số kỹ thuật cần được đối chiếu theo đúng model, datasheet cáp, hướng dẫn thiết bị và điều kiện lắp đặt thực tế.
