Cáp Tín Hiệu RS 485 Là Gì? Ứng Dụng & Cách Chọn Mua

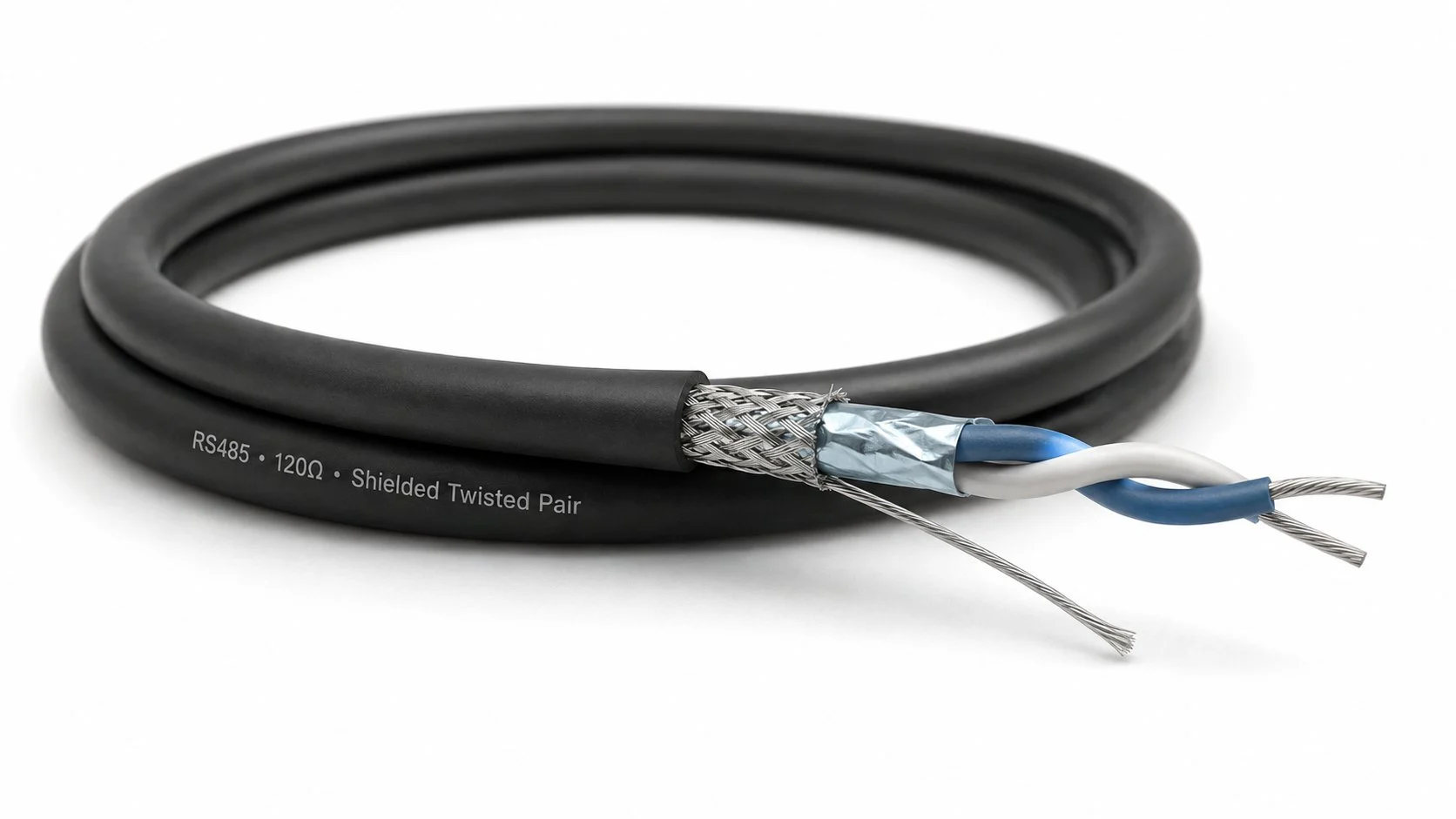

Cáp tín hiệu RS485 là loại cáp truyền dữ liệu sử dụng cặp dây xoắn để truyền tín hiệu vi sai theo giao tiếp RS-485, phổ biến trong Modbus RTU, PLC, SCADA, BMS, cảm biến, đồng hồ điện và hệ thống tự động hóa công nghiệp. Cáp dùng cho RS485 thường có 1 hoặc nhiều cặp xoắn, trở kháng đặc tính phù hợp với đường truyền và có thể được trang bị lớp chống nhiễu foil/braid tùy môi trường lắp đặt.

Khi lựa chọn cáp RS485, không nên chỉ nhìn vào số lõi hoặc tiết diện dây. Các thông số như trở kháng đặc tính, AWG, điện dung, lớp chống nhiễu, chiều dài tuyến, tốc độ truyền và điều kiện lắp đặt đều ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

Cáp Tín Hiệu RS485 Là Gì?

RS485, còn được gọi là RS-485 hoặc TIA/EIA-485, là một chuẩn giao tiếp điện sử dụng tín hiệu vi sai để truyền dữ liệu nối tiếp. Đây là chuẩn rất phổ biến trong các hệ thống điều khiển và tự động hóa công nghiệp nhờ khả năng truyền dữ liệu trên khoảng cách tương đối dài, kết nối nhiều thiết bị trên cùng một bus và hoạt động tốt trong môi trường có nhiễu.

Cần hiểu rằng RS485 không quy định một mẫu cáp duy nhất. Chuẩn RS485 chủ yếu xác định đặc tính điện của giao diện truyền thông. Loại cáp sử dụng thực tế cần được lựa chọn sao cho phù hợp với đặc tính đường truyền và yêu cầu của thiết bị.

Trong hệ thống RS485 2 dây phổ biến, dữ liệu được truyền trên một cặp dây xoắn. Hai đường tín hiệu thường được ký hiệu A/B hoặc D+/D- tùy hãng thiết bị. Do cách ký hiệu có thể khác nhau giữa các nhà sản xuất, khi đấu nối cần kiểm tra đúng sơ đồ chân trong tài liệu kỹ thuật của thiết bị.

Cáp RS485 Hoạt Động Như Thế Nào?

RS485 sử dụng phương pháp differential signaling – truyền tín hiệu vi sai. Bộ thu xác định dữ liệu dựa trên độ chênh lệch điện áp giữa hai dây tín hiệu thay vì đọc điện áp của từng dây độc lập so với đất.

Khi nhiễu điện từ tác động lên đường dây, phần nhiễu xuất hiện tương đối giống nhau trên hai dây của cặp xoắn có thể được bộ thu loại bỏ một phần. Vì vậy cấu trúc twisted pair – cặp xoắn đặc biệt quan trọng đối với chất lượng của đường truyền RS485.

Trong môi trường có motor, biến tần, contactor, cáp động lực hoặc thiết bị công suất lớn, việc kết hợp cặp xoắn với màn chắn chống nhiễu giúp tăng khả năng bảo vệ tín hiệu.

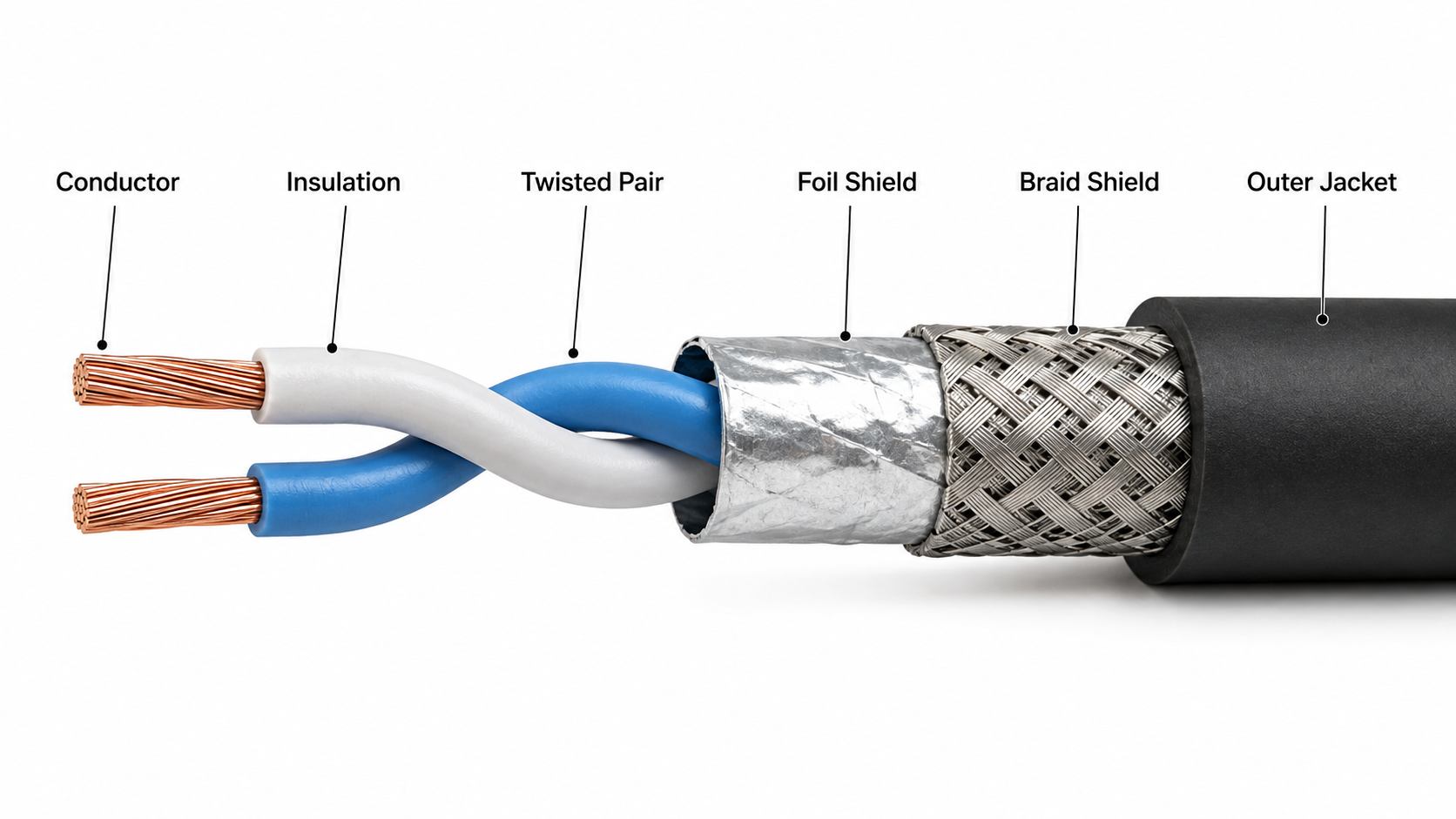

Cấu Tạo Của Cáp Tín Hiệu RS485

1. Ruột dẫn

Ruột dẫn có thể sử dụng đồng trần hoặc đồng mạ thiếc, dạng dây đặc hoặc dây nhiều sợi. Ruột dẫn nhiều sợi có độ linh hoạt tốt hơn, trong khi đồng mạ thiếc giúp tăng khả năng chống oxy hóa trong một số môi trường.

2. Cặp dây xoắn – Twisted Pair

Hai lõi tín hiệu được xoắn với nhau thành một cặp nhằm hỗ trợ duy trì đặc tính truyền dẫn và giảm ảnh hưởng của nhiễu điện từ.

Các cấu hình có thể gặp gồm 1x2, 2x2, 3x2 hoặc 4x2. Với mạng RS485 2-wire thông thường, một cặp dữ liệu là thành phần chính của đường truyền; số cặp bổ sung phụ thuộc vào kiến trúc hệ thống.

3. Lớp cách điện

Vật liệu cách điện có thể là PE, PVC, XLPE hoặc vật liệu chuyên dụng khác. Không chỉ có vai trò cách điện, vật liệu và cấu trúc lớp cách điện còn ảnh hưởng đến các thông số truyền dẫn như điện dung và trở kháng của cáp.

4. Màn chắn chống nhiễu

Cáp RS485 dùng trong nhà máy thường ưu tiên loại có màn chắn khi tuyến cáp đi gần nguồn gây nhiễu.

5. Vỏ ngoài

Vỏ cáp có thể sử dụng PVC, PE, LSZH hoặc các vật liệu chuyên dụng chống dầu, chống UV. Việc lựa chọn phải dựa vào môi trường lắp đặt thực tế thay vì chỉ dựa vào chuẩn RS485.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Cáp RS485

Không nên lựa chọn cáp RS485 chỉ bằng câu hỏi “mấy lõi” hoặc “bao nhiêu mm²”. Những thông số dưới đây ảnh hưởng trực tiếp đến chất lượng truyền dữ liệu.

Cáp RS485 Bao Nhiêu Ohm?

Một trong những câu hỏi thường gặp nhất là cáp RS485 bao nhiêu Ohm. Trong nhiều hệ thống RS485, cáp có trở kháng đặc tính danh nghĩa khoảng 120Ω được sử dụng phổ biến.

Đây cũng là lý do điện trở termination khoảng 120Ω thường xuất hiện tại hai đầu của bus. Mục đích là làm cho termination phù hợp với đặc tính của đường truyền và hạn chế hiện tượng phản xạ tín hiệu.

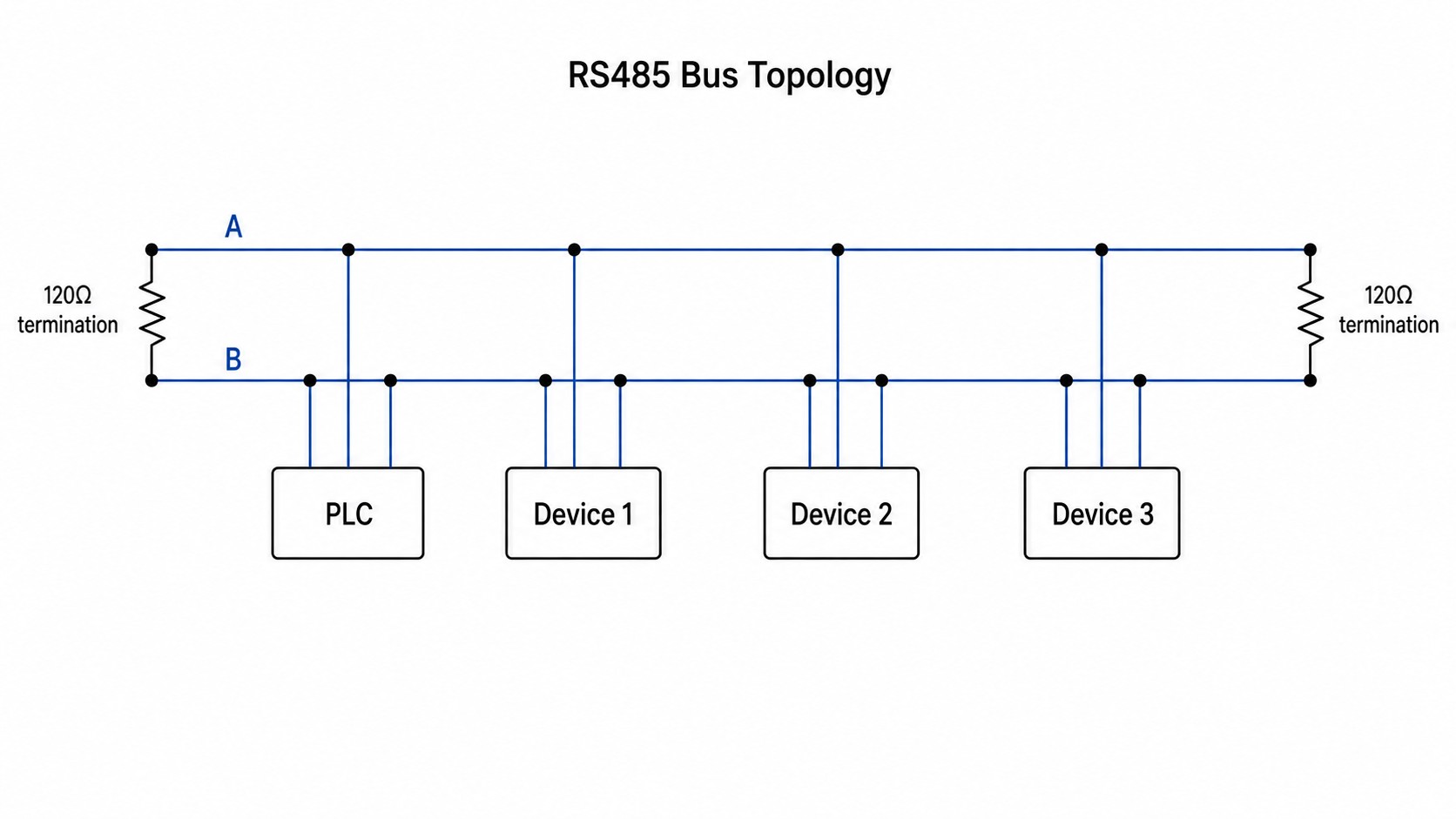

Điện Trở 120Ω Trong RS485 Dùng Để Làm Gì?

Khi tín hiệu chạy đến cuối đường truyền mà trở kháng không được kết thúc phù hợp, một phần tín hiệu có thể bị phản xạ ngược trở lại đường dây. Hiện tượng này được gọi là signal reflection và có thể gây méo tín hiệu hoặc lỗi dữ liệu.

Với đường truyền sử dụng cáp có trở kháng đặc tính khoảng 120Ω, điện trở termination thường cũng được chọn gần 120Ω và đặt tại hai đầu xa nhất của bus khi hệ thống yêu cầu termination.

Không nên lắp điện trở cuối tuyến tại tất cả các thiết bị nằm giữa bus.

Xem thêm: Hướng dẫn chi tiết cách đấu dây RS485 chuẩn kỹ thuật.

RS485 Truyền Được Bao Xa?

Khoảng 1.200 mét thường được nhắc đến khi nói về RS485, nhưng đây không phải khoảng cách mà mọi hệ thống đều đạt được ở mọi tốc độ truyền.

Khoảng cách truyền thực tế phụ thuộc vào baud rate, loại transceiver, chất lượng cáp, AWG, điện dung, suy hao, trở kháng, topology, chiều dài nhánh và mức độ nhiễu của môi trường.

Khi chọn cáp cho một tuyến RS485 dài, nên xác định đồng thời chiều dài tuyến + baud rate + số thiết bị + môi trường nhiễu.

Cáp RS485 Nên Dùng Bao Nhiêu AWG?

Không có một kích thước AWG duy nhất dành cho tất cả hệ thống RS485. Các thiết kế cáp truyền thông công nghiệp có thể sử dụng 18, 20, 22, 24 AWG hoặc kích thước khác.

AWG càng nhỏ thì kích thước ruột dẫn càng lớn. Tuy nhiên, một dây 18 AWG thông thường không tự động trở thành cáp RS485 tốt hơn một loại cáp 24 AWG được thiết kế đúng về trở kháng, điện dung và cấu trúc truyền dẫn.

Để hiểu thêm về kích thước AWG, xem bài: Cáp 18 AWG – thông số, tiết diện và ứng dụng.

Cáp RS485 Có Cần Chống Nhiễu Không?

Không phải mọi hệ thống RS485 đều bắt buộc phải sử dụng cùng một kiểu shielding. Tuy nhiên, trong môi trường công nghiệp, cáp xoắn đôi có màn chắn thường là lựa chọn phù hợp hơn khi tuyến cáp chịu ảnh hưởng của nhiễu điện từ.

Nên ưu tiên cáp RS485 chống nhiễu khi đường truyền đi gần biến tần, motor, cáp động lực, contactor, thiết bị đóng cắt hoặc các hệ thống điện công suất lớn.

Foil shield có độ bao phủ tốt và phù hợp với nhiều ứng dụng cố định. Braid shield có độ bền cơ học tốt. Cấu trúc foil + braid có thể được sử dụng trong các môi trường yêu cầu chống nhiễu cao hơn.

Hiệu quả của màn chắn còn phụ thuộc vào cách đấu nối và nối đất. Vì vậy cần tuân theo thiết kế hệ thống và hướng dẫn của nhà sản xuất thiết bị.

RS485 2 Dây Và RS485 4 Dây Khác Nhau Thế Nào?

RS485 2 dây

RS485 2-wire sử dụng một cặp tín hiệu cho cả truyền và nhận, thường hoạt động theo kiểu half-duplex. Đây là cấu hình rất phổ biến trong Modbus RTU, PLC, đồng hồ điện, BMS, cảm biến và bộ điều khiển.

RS485 4 dây

RS485 4-wire sử dụng hai cặp tín hiệu riêng cho truyền và nhận, có thể hỗ trợ full-duplex trong kiến trúc phù hợp.

Khi mua cáp cần kiểm tra thiết bị đang sử dụng 2-wire hay 4-wire để xác định chính xác số cặp cần thiết.

RS485 Và Modbus Có Phải Là Một Không?

Không. Đây là hai khái niệm thường bị nhầm lẫn.

RS485 chủ yếu liên quan đến lớp vật lý của đường truyền: tín hiệu điện, driver, receiver và kết nối vật lý.

Modbus RTU là giao thức truyền thông quy định cách dữ liệu được tổ chức và trao đổi giữa các thiết bị.

Vì vậy cụm từ “cáp Modbus RS485” trên thị trường thường dùng để mô tả loại cáp phù hợp cho hệ thống Modbus RTU sử dụng lớp vật lý RS485.

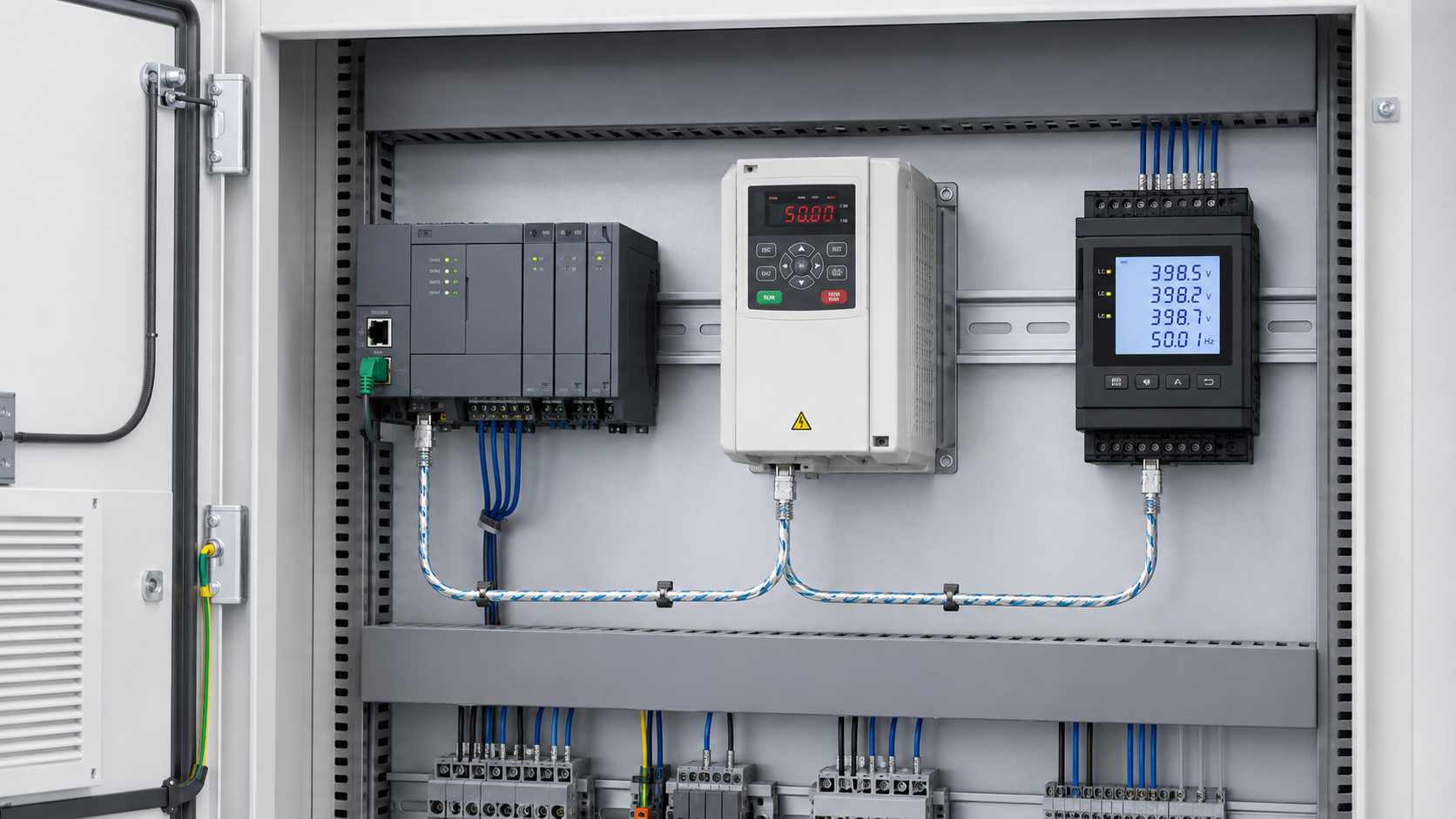

Cáp RS485 Dùng Để Làm Gì?

Cáp RS485 được sử dụng đặc biệt nhiều trong tự động hóa công nghiệp, hệ thống quản lý tòa nhà và các hệ thống đo lường.

Modbus RTU

Kết nối PLC, đồng hồ điện, power meter, remote I/O, cảm biến, biến tần và các thiết bị điều khiển.

PLC và tự động hóa

Truyền dữ liệu giữa PLC, module I/O, thiết bị đo lường và các thiết bị hiện trường trên cùng một bus.

SCADA

Thu thập dữ liệu từ thiết bị đo, controller và thiết bị hiện trường để đưa về hệ thống giám sát trung tâm.

BMS – Building Management System

Kết nối đồng hồ năng lượng, HVAC controller, cảm biến và các thiết bị quản lý tòa nhà sử dụng giao tiếp RS485.

Biến tần

RS485/Modbus thường được sử dụng để điều khiển, cấu hình, đọc trạng thái và giám sát biến tần. Đây là môi trường có khả năng nhiễu cao nên cần đặc biệt chú ý đến shielding và cách đi cáp.

Thiết bị đo lường

Ứng dụng trong đồng hồ điện, power meter, cảm biến, bộ chuyển đổi tín hiệu và nhiều thiết bị đo công nghiệp.

Cách Chọn Cáp RS485 Phù Hợp

Những Sai Lầm Thường Gặp Khi Lắp Đặt RS485

Dùng dây điện thông thường thay cáp truyền dữ liệu: hệ thống có thể hoạt động ở tuyến ngắn nhưng không đảm bảo ổn định khi chiều dài, baud rate hoặc mức nhiễu tăng.

Chỉ chọn theo tiết diện: conductor lớn hơn không đảm bảo chất lượng truyền dữ liệu tốt hơn nếu impedance và capacitance không phù hợp.

Đi cáp RS485 sát cáp động lực: làm tăng nguy cơ nhiễu, đặc biệt gần motor và biến tần.

Tạo nhiều nhánh dài hoặc topology hình sao: có thể làm tăng hiện tượng phản xạ tín hiệu. RS485 thường ưu tiên cấu trúc bus với các stub ngắn.

Lắp termination ở tất cả thiết bị: điện trở cuối tuyến phải được đặt theo topology và thiết kế thực tế, không phải càng nhiều càng tốt.

Đấu A/B chỉ theo tên: ký hiệu A/B có thể khác giữa các hãng. Luôn kiểm tra manual trước khi đấu nối.

Nếu hệ thống đã lắp đặt nhưng tín hiệu không ổn định, xem thêm: Cách kiểm tra tín hiệu RS485 nhanh và chính xác.

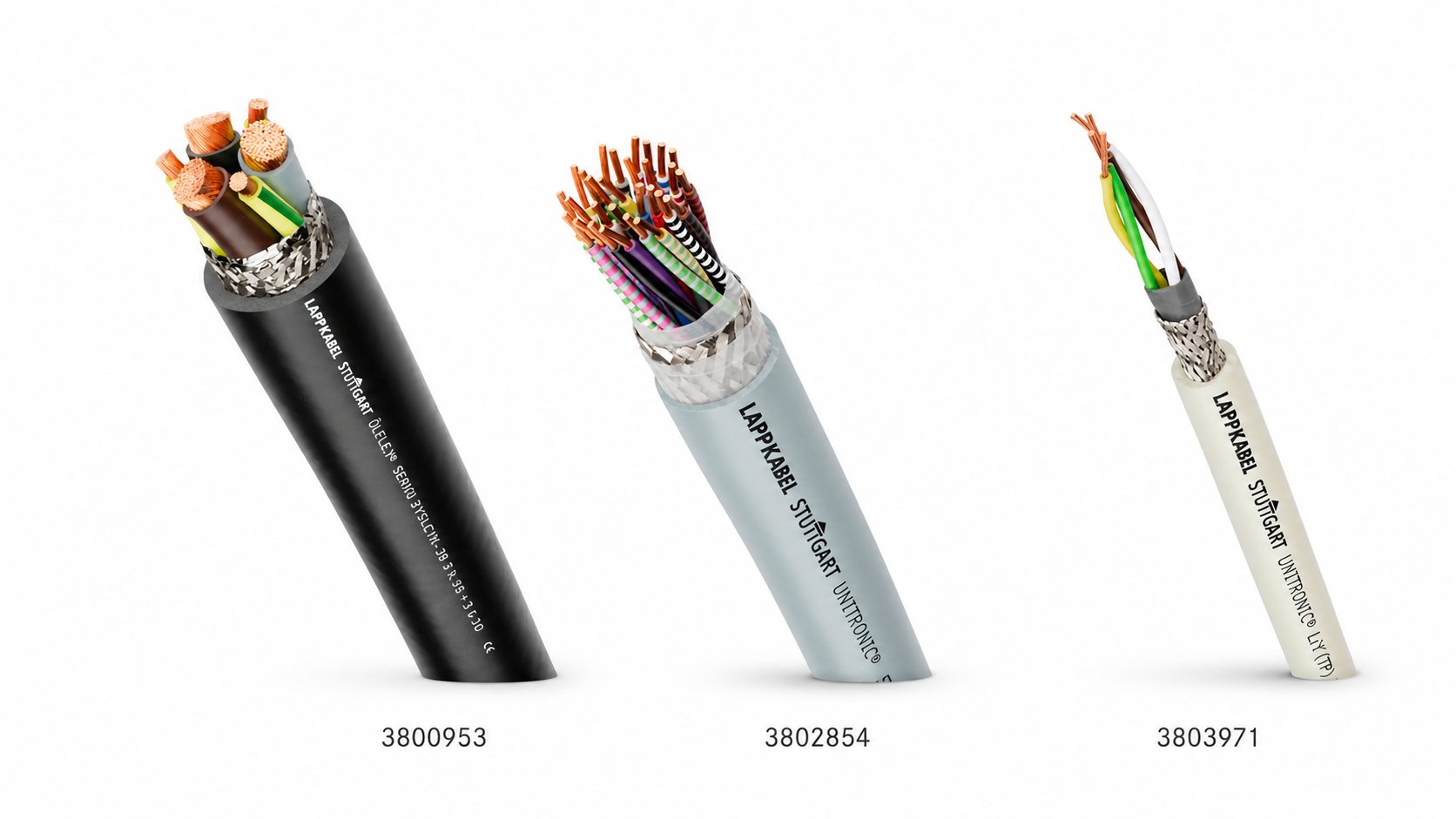

Một Số Cáp Tín Hiệu Phù Hợp Cho RS485 Trên Phukiencap.com

Phukiencap.com hiện có một số dòng cáp tín hiệu LAPP có ứng dụng RS485, PLC, SCADA và truyền dữ liệu công nghiệp. Tùy yêu cầu về số cặp, AWG và đặc tính truyền dẫn có thể tham khảo các sản phẩm sau:

Câu Hỏi Thường Gặp Về Cáp RS485

Cáp RS485 là gì?

Cáp RS485 là cáp truyền dữ liệu sử dụng cặp dây xoắn phù hợp với giao tiếp vi sai RS-485. Khi lựa chọn cần quan tâm đến trở kháng, AWG, điện dung, shielding và đặc tính đường truyền.

Cáp RS485 bao nhiêu Ohm?

Nhiều loại cáp RS485 chuyên dụng sử dụng trở kháng đặc tính khoảng 120Ω. Tuy nhiên cần đối chiếu datasheet của cáp và thiết bị trước khi lựa chọn.

RS485 truyền được bao xa?

RS485 có thể đạt khoảng cách tới hàng trăm mét và trong một số điều kiện có thể gần 1.200 m, nhưng khoảng cách thực tế phụ thuộc mạnh vào baud rate, chất lượng cáp, transceiver, topology và môi trường.

Cáp RS485 dùng 18 AWG, 22 AWG hay 24 AWG?

Cả 18, 20, 22 và 24 AWG đều có thể xuất hiện trong các loại cáp tín hiệu. Không có một AWG duy nhất dành cho mọi mạng RS485. Cần lựa chọn theo thiết kế cáp và yêu cầu kỹ thuật của hệ thống.

RS485 có cần cáp chống nhiễu không?

Trong môi trường công nghiệp, đặc biệt khi đi gần motor, biến tần hoặc cáp động lực, shielded twisted pair thường được ưu tiên để tăng khả năng chống nhiễu.

Cáp mạng Cat5 hoặc Cat6 có dùng cho RS485 được không?

Trong một số trường hợp hệ thống vẫn có thể hoạt động, nhưng không nên mặc định cáp mạng tương đương cáp RS485 chuyên dụng. Cần kiểm tra trở kháng, điện dung, chiều dài tuyến, baud rate và môi trường nhiễu trước khi sử dụng.

RS485 và Modbus có giống nhau không?

Không. RS485 là giao tiếp vật lý, còn Modbus RTU là giao thức truyền thông thường sử dụng RS485 làm lớp vật lý.

Tại sao RS485 cần điện trở cuối tuyến?

Termination giúp hạn chế phản xạ tín hiệu tại cuối đường truyền. Với bus sử dụng cáp khoảng 120Ω, điện trở termination khoảng 120Ω thường được sử dụng tại hai đầu xa nhất khi thiết kế yêu cầu.

Nên đấu RS485 theo hình sao hay bus?

RS485 thường ưu tiên bus topology với các nhánh rẽ ngắn. Nhiều nhánh hình sao dài có thể gây phản xạ và ảnh hưởng đến chất lượng tín hiệu.

Kết Luận

Cáp tín hiệu RS485 là thành phần quan trọng trong các hệ thống Modbus RTU, PLC, SCADA, BMS, biến tần, đo lường và tự động hóa công nghiệp. Để đường truyền hoạt động ổn định, không nên lựa chọn cáp chỉ dựa trên số lõi hoặc tiết diện.

Các yếu tố cần ưu tiên gồm cấu trúc cặp xoắn, trở kháng đặc tính, AWG, điện dung, màn chắn chống nhiễu, chiều dài tuyến, baud rate và môi trường lắp đặt.

Đối với môi trường công nghiệp có nhiều nguồn gây nhiễu, cáp shielded twisted pair có đặc tính truyền dẫn phù hợp thường là lựa chọn đáng ưu tiên.
