Cáp 18 AWG: Tất Tần Tật Thông Tin Kỹ Thuật & Ứng Dụng Chi Tiết

Bạn đang tìm hiểu về cáp 18 AWG và cảm thấy bối rối trước vô vàn lựa chọn trên thị trường? Là một kỹ sư hay người làm dự án, việc chọn đúng loại cáp không chỉ là vấn đề kỹ thuật mà còn ảnh hưởng trực tiếp đến độ an toàn và hiệu suất của toàn bộ hệ thống. Tại Điện Phúc Thịnh, chúng tôi hiểu rõ những trăn trở đó.

Bài viết này không chỉ là một bản thông số kỹ thuật khô khan. Đây là cẩm nang chi tiết, được đúc kết từ kinh nghiệm thực tế của chúng tôi, giúp bạn hiểu sâu về cáp 18 AWG, từ cấu tạo, ứng dụng, cách phân loại cho đến bí quyết chọn mua sản phẩm chất lượng nhất. Hãy cùng chúng tôi khám phá nhé!

Cáp 18 AWG là gì? Giải mã tiêu chuẩn American Wire Gauge (AWG)

Cáp 18 AWG là loại cáp có đường kính lõi dẫn điện khoảng 1.024 mm, được xác định theo tiêu chuẩn American Wire Gauge (AWG) của Mỹ. Đây là kích thước phổ biến, cân bằng giữa khả năng truyền tải và sự linh hoạt.

Để hiểu về cáp AWG 18, trước hết chúng ta cần nắm rõ về "AWG". Đây là viết tắt của American Wire Gauge, một hệ thống tiêu chuẩn dùng để đo lường kích thước của dây dẫn điện. Một quy tắc quan trọng cần nhớ với tiêu chuẩn này là:

1. Chỉ số AWG càng nhỏ, đường kính dây dẫn càng lớn.
2. Chỉ số AWG càng lớn, đường kính dây dẫn càng nhỏ.

Ví dụ, một sợi cáp 16 AWG sẽ có lõi to hơn và khả năng chịu tải dòng điện cao hơn so với cáp 18 AWG. Ngược lại, cáp 20 AWG sẽ có lõi nhỏ hơn. Hiểu rõ quy tắc này giúp bạn dễ dàng so sánh và lựa chọn loại cáp phù hợp cho từng nhu cầu cụ thể.

Bảng thông số kỹ thuật chi tiết của cáp 18 AWG

Các thông số cốt lõi của cáp 18 AWG bao gồm đường kính lõi ~1.024 mm, khả năng chịu dòng từ 5-10A, điện áp định mức 300V/600V, và điện trở thấp, đảm bảo hiệu suất truyền dẫn tốt.

Để đánh giá chính xác một sợi cáp, việc xem xét các thông số kỹ thuật là vô cùng quan trọng. Dưới đây là bảng tổng hợp các thông số tiêu chuẩn của cáp 18 AWG mà chúng tôi đã tổng hợp để bạn tiện tham khảo:

"Mổ xẻ" cấu tạo bên trong của cáp tín hiệu 18AWG

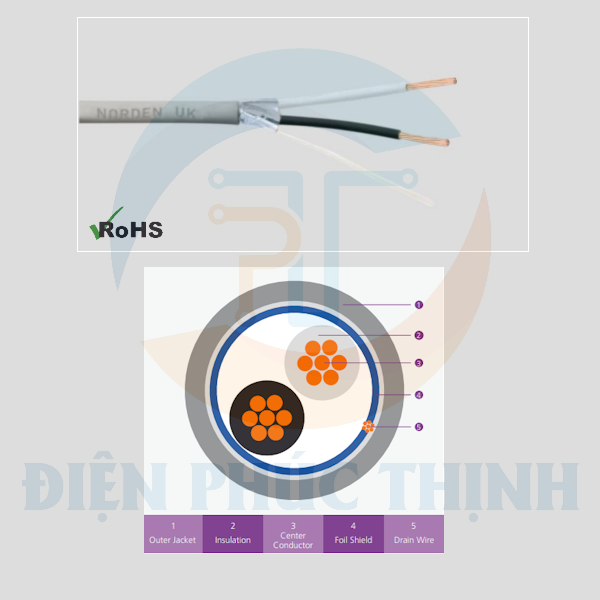

Một sợi cáp 18 AWG điển hình bao gồm 3 thành phần chính: Lõi dẫn điện (Conductor) để truyền tải tín hiệu/dòng điện, Lớp cách điện (Insulation) để bảo vệ và ngăn chặn rò rỉ, và Lớp vỏ bọc ngoài cùng (Jacket) để chống lại các tác động từ môi trường.

Hiểu rõ cấu tạo bên trong giúp bạn lựa chọn được loại cáp 18 AWG phù hợp nhất với yêu cầu của dự án.

Lõi dẫn điện (Conductor)

1. Lõi đặc (Solid Core): Gồm một sợi đồng đặc duy nhất. Ưu điểm là có điện trở thấp hơn một chút và giá thành rẻ hơn. Tuy nhiên, nó khá cứng và dễ gãy nếu bị uốn cong nhiều lần.
2. Lõi bện (Stranded Core): Gồm nhiều sợi đồng nhỏ được bện xoắn lại với nhau. Loại này cực kỳ linh hoạt, dễ uốn, chịu được rung động tốt, phù hợp cho các ứng dụng cần sự di chuyển hoặc lắp đặt trong không gian hẹp.

Lớp cách điện (Insulation)

1. Lớp vật liệu này bọc trực tiếp quanh lõi dẫn, có nhiệm vụ ngăn chặn hiện tượng ngắn mạch và bảo vệ người dùng khỏi bị điện giật.
2. Các vật liệu phổ biến bao gồm PVC (giá rẻ, thông dụng), XLPE (chịu nhiệt tốt hơn), Teflon (chịu nhiệt và hóa chất cực tốt).

Lớp chống nhiễu (Shielding - Tùy chọn)

1. Đây là thành phần cực kỳ quan trọng đối với cáp tín hiệu RS 485, đặc biệt khi truyền các tín hiệu nhạy cảm như âm thanh, dữ liệu (RS-485), hoặc tín hiệu điều khiển.
2. Lớp lá nhôm (Foil Shield): Cung cấp độ che phủ 100%, chống nhiễu tần số cao (RFI) hiệu quả.
3. Lớp lưới đồng (Braid Shield): Bền và linh hoạt hơn lá nhôm, chống nhiễu tần số thấp (EMI) tốt hơn.
4. Một số loại cáp cao cấp kết hợp cả hai loại để tối ưu khả năng chống nhiễu.

Lớp vỏ bọc ngoài (Outer Jacket)

1. Là lớp "áo giáp" cuối cùng, bảo vệ toàn bộ cấu trúc bên trong khỏi các tác động vật lý (va đập, mài mòn), hóa chất, độ ẩm và tia UV.
2. Vật liệu vỏ bọc quyết định môi trường làm việc của cáp, ví dụ như ốc siết cáp chống cháy nổ thường đi kèm với các loại cáp có vỏ bọc đặc biệt.

Ứng dụng thực tế của cáp điều khiển 18AWG

Nhờ sự cân bằng hoàn hảo giữa kích thước, khả năng chịu tải và chi phí, cáp 18 AWG được ứng dụng rộng rãi trong các hệ thống điện áp thấp như âm thanh, chiếu sáng LED, an ninh, tự động hóa tòa nhà và các mạch điều khiển công nghiệp.

Sự linh hoạt và hiệu quả của cáp điều khiển 18AWG khiến nó trở thành lựa chọn hàng đầu cho rất nhiều ứng dụng:

1. Hệ thống âm thanh: Kết nối từ amply đến loa trong các hệ thống âm thanh gia đình, hội trường, sân khấu. Kích thước 18 AWG là lý tưởng cho các khoảng cách ngắn và trung bình, đảm bảo tín hiệu không bị suy hao.
2. Hệ thống chiếu sáng LED: Cung cấp nguồn cho đèn LED dây, đèn trang trí, đèn quảng cáo. Dòng điện của các thiết bị này thường nằm trong ngưỡng an toàn của cáp 18 AWG.
3. Hệ thống an ninh & BMS: Dùng làm cáp nguồn và cáp tín hiệu cho camera an ninh, cảm biến báo cháy, cảm biến chuyển động, hệ thống kiểm soát ra vào trong các tòa nhà thông minh.
4. Tự động hóa và điều khiển công nghiệp: Kết nối các cảm biến, van điện từ, và các thiết bị chấp hành trong tủ điện điều khiển. Các loại cầu đấu dây Phoenix Contact và terminal cáp điện thường được sử dụng để kết nối loại cáp này.
5. Điện tử ô tô, xe máy: Sử dụng trong các mạch điện đèn, còi, xi-nhan và các hệ thống phụ trợ khác.
6. Dự án DIY và mô hình: Là lựa chọn yêu thích của những người đam mê chế tạo robot, mô hình điều khiển từ xa nhờ sự nhỏ gọn và dễ thao tác.

Hướng dẫn chọn mua cáp 18 AWG chất lượng từ chuyên gia Điện Phúc Thịnh

Để chọn đúng cáp 18 AWG, hãy xác định rõ nhu cầu (dòng điện, điện áp, môi trường), ưu tiên các sản phẩm có chứng nhận chất lượng (UL, RoHS), và lựa chọn nhà cung cấp uy tín như Điện Phúc Thịnh để đảm bảo nguồn gốc và hiệu suất sản phẩm.

Việc chọn mua đúng loại cáp quyết định đến 80% sự thành công của việc lắp đặt. Dưới đây là quy trình 4 bước mà chúng tôi luôn tư vấn cho khách hàng:

Bước 1: Xác định rõ ràng yêu cầu của bạn

1. Mục đích sử dụng là gì? Bạn cần cáp cho âm thanh, nguồn DC, hay truyền tín hiệu điều khiển?
2. Dòng điện và điện áp hoạt động? Đảm bảo các thông số này thấp hơn định mức của cáp.
3. Môi trường lắp đặt ra sao? Cáp sẽ đi trong nhà, ngoài trời, trong ống gen, hay môi trường có nhiệt độ cao, dầu mỡ, hóa chất? Điều này quyết định chất liệu vỏ bọc.
4. Yêu cầu chống nhiễu? Nếu lắp đặt gần các nguồn gây nhiễu (động cơ, biến tần), hãy chọn cáp chống nhiễu AWG 18.

Bước 2: Lựa chọn loại cáp phù hợp

Dựa trên các yêu cầu trên, hãy chọn loại cáp có cấu hình phù hợp:

1. Số lõi: 1 lõi, 2 lõi, hay nhiều lõi?
2. Loại lõi: Lõi bện (linh hoạt) hay lõi đặc (cố định)?
3. Lớp vỏ: Vỏ PVC thông thường hay các loại vỏ đặc biệt (chống cháy, chống dầu, chịu nhiệt)?
4. Chống nhiễu: Có cần lớp lá nhôm hoặc lưới đồng không?

Bước 3: Kiểm tra chất lượng vật lý của cáp

Một sản phẩm chất lượng có thể được nhận biết qua các đặc điểm sau:

1. Thương hiệu và chứng nhận: Ưu tiên các thương hiệu có tên tuổi và sản phẩm có in các chứng nhận như UL, CE, RoHS trên vỏ.
2. Lõi đồng: Lõi phải sáng bóng, không bị xỉn màu hay oxy hóa. Khi tuốt vỏ, các sợi đồng nhỏ phải dai, khó đứt.
3. Vỏ cách điện: Lớp vỏ phải tròn đều, dày dặn, bề mặt nhẵn mịn, không có vết nứt hay phồng rộp. Thông tin in trên vỏ phải sắc nét, không bị nhòe.

Bước 4: Lựa chọn nhà cung cấp uy tín

Đây là bước quan trọng nhất. Một nhà cung cấp uy tín như Điện Phúc Thịnh không chỉ bán sản phẩm mà còn:

1. Cung cấp đầy đủ giấy tờ chứng nhận (CO, CQ).
2. Tư vấn kỹ thuật chuyên sâu giúp bạn chọn đúng sản phẩm.
3. Đảm bảo chính sách bảo hành và hỗ trợ rõ ràng.
4. Cung cấp đa dạng các sản phẩm phụ trợ như đầu cos cáp điện, dây rút KST để hoàn thiện hệ thống của bạn.

Lời kết

Qua bài viết chi tiết này, chúng tôi hy vọng bạn đã có một cái nhìn toàn diện và sâu sắc về cáp 18 AWG.

Đây không chỉ là một sợi dây dẫn điện thông thường, mà là một thành phần kỹ thuật quan trọng, đòi hỏi sự lựa chọn cẩn thận để đảm bảo hệ thống của bạn hoạt động ổn định, an toàn và hiệu quả trong dài hạn. Việc đầu tư vào một sản phẩm chất lượng ngay từ đầu chính là giải pháp tiết kiệm chi phí thông minh nhất.

Nếu bạn vẫn còn bất kỳ thắc mắc nào hoặc cần tư vấn lựa chọn sản phẩm cáp 18 AWG phù hợp nhất cho dự án của mình, đừng ngần ngại liên hệ ngay với đội ngũ chuyên gia của Điện Phúc Thịnh. Chúng tôi luôn sẵn sàng hỗ trợ bạn.
