Hướng dẫn chi tiết cách đấu dây RS485 chuẩn kỹ thuật

Bạn đang tìm hiểu về cách đấu dây RS485 sao cho đúng kỹ thuật và đảm bảo hệ thống hoạt động ổn định? RS485 là một chuẩn truyền thông công nghiệp phổ biến, nổi bật với khả năng truyền xa, chống nhiễu tốt và hỗ trợ kết nối nhiều thiết bị. Bài viết này sẽ cung cấp cho bạn hướng dẫn chi tiết, dễ hiểu nhất để thực hiện việc này một cách chính xác.

Hiểu đúng về tín hiệu rs485 trước khi đấu nối

Trước khi đi vào chi tiết cách đấu dây RS485, điều quan trọng là bạn cần hiểu rõ về các loại tín hiệu mà chuẩn này sử dụng. RS485 là chuẩn truyền thông vi sai, nghĩa là nó sử dụng sự chênh lệch điện áp giữa hai dây để truyền dữ liệu, giúp tăng khả năng chống nhiễu.

1. Dây A (hoặc A+, D+, DATA+): Đây là dây mang tín hiệu không đảo.
2. Dây B (hoặc B-, D-, DATA-): Đây là dây mang tín hiệu đảo.
3. Dây GND (Ground): Một số hệ thống có thể cần thêm dây nối đất để tạo một mức điện áp tham chiếu chung giữa các thiết bị, giúp tăng độ ổn định, đặc biệt khi các thiết bị không dùng chung nguồn.

Việc xác định đúng các chân tín hiệu này trên thiết bị của bạn (thông qua tài liệu kỹ thuật hoặc ký hiệu trên bo mạch) là bước đầu tiên và quan trọng nhất.

Cách đấu dây rs485 cơ bản: Kết nối hai thiết bị (point-to-point)

Đây là trường hợp kết nối đơn giản nhất, chỉ gồm hai thiết bị giao tiếp trực tiếp với nhau. Cách đấu dây RS485 trong trường hợp này rất thẳng thắn:

1. Nối dây A của thiết bị 1 với dây A của thiết bị 2.
2. Nối dây B của thiết bị 1 với dây B của thiết bị 2.
3. Nếu có, nối dây GND của thiết bị 1 với dây GND của thiết bị 2.

Lưu ý cực kỳ quan trọng: Tuyệt đối không được nối nhầm dây A với dây B. Việc này sẽ khiến dữ liệu truyền bị sai lệch hoặc hệ thống không thể hoạt động.

Tìm hiểu thêm: Cáp điều khiển tín hiệu âm thanh

Cách đấu dây rs485 cho nhiều thiết bị (Multidrop - Master/Slave)

Một trong những ưu điểm lớn của RS485 là khả năng kết nối nhiều thiết bị trên cùng một đường truyền. Đây là cách đấu dây RS485 phổ biến trong các hệ thống lớn, thường theo mô hình Master-Slave (một thiết bị chủ điều khiển nhiều thiết bị tớ).

1. RS485 cho phép kết nối tối đa 32 thiết bị (trong cấu hình chuẩn, có thể mở rộng bằng repeater) trên cùng hai dây A và B.
2. Tất cả các thiết bị (cả Master và Slaves) được nối song song vào đường bus chính. Nghĩa là, dây A của tất cả các thiết bị sẽ được nối chung với nhau, và tương tự, dây B của tất cả các thiết bị cũng được nối chung với nhau.
3. Quan trọng: Chỉ sử dụng một đường truyền duy nhất (bus topology). Không được tạo nhánh hoặc kết nối theo kiểu hình sao (star topology) vì sẽ gây ra phản xạ tín hiệu và làm suy giảm chất lượng đường truyền.

Ví dụ về kết nối song song:

1. Master A ---- Slave1 A ---- Slave2 A ---- Slave3 A
2. Master B ---- Slave1 B ---- Slave2 B ---- Slave3 B

Vai trò của điện trở cuối tuyến trong cách đấu dây rs485

Một yếu tố then chốt trong cách đấu dây RS485 để đảm bảo tín hiệu ổn định, đặc biệt trên đường truyền dài, chính là điện trở cuối tuyến.

1. Mục đích: Điện trở cuối tuyến giúp loại bỏ hiện tượng phản xạ tín hiệu (signal reflection) tại các đầu cuối của đường truyền, vốn có thể gây nhiễu và làm sai lệch dữ liệu.
2. Giá trị: Thông thường, điện trở cuối tuyến có giá trị 120Ω.
3. Vị trí lắp đặt: Cần lắp một điện trở 120Ω giữa dây A và dây B chỉ tại hai thiết bị nằm ở hai đầu xa nhất của đường truyền RS485. Không lắp điện trở này ở các thiết bị nằm giữa đường truyền.

Việc sử dụng đúng điện trở cuối tuyến là một phần không thể thiếu của cách đấu dây RS485 chuyên nghiệp.

Xem thêm: Cầu đấu dây phoenix contact

Những lưu ý quan trọng khi thực hiện cách đấu dây rs485

Để hệ thống RS485 của bạn hoạt động tối ưu và bền bỉ, đừng bỏ qua những lưu ý quan trọng sau đây khi thực hiện cách đấu dây RS485:

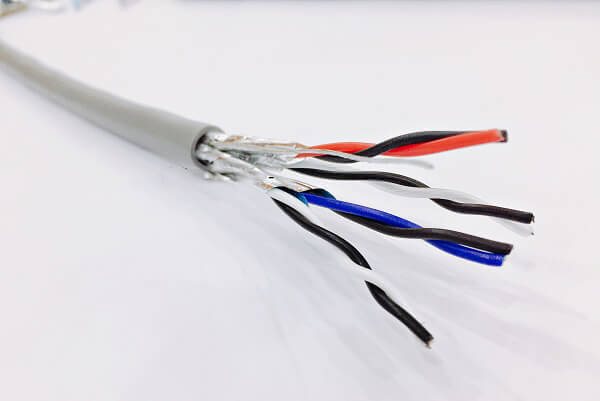

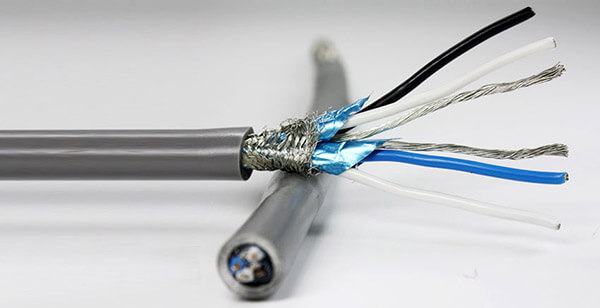

1. Loại dây tín hiệu: Nên sử dụng dây cáp xoắn đôi (twisted pair cable) để giảm nhiễu điện từ. Loại có vỏ bọc chống nhiễu (shielded twisted pair - STP) sẽ tốt hơn, đặc biệt trong môi trường công nghiệp nhiều nhiễu.
2. Chiều dài dây tối đa: Về lý thuyết, RS485 có thể truyền xa tới 1200 mét. Tuy nhiên, chiều dài thực tế phụ thuộc vào tốc độ truyền (baud rate), chất lượng dây và mức độ nhiễu của môi trường. Tốc độ càng cao, chiều dài tối đa càng giảm.
3. Tránh đi chung với nguồn điện: Không nên đi dây cáp tín hiệu RS 485 song song hoặc chung ống với dây nguồn điện động lực, dây điều khiển động cơ hoặc các nguồn gây nhiễu mạnh khác.
4. Kiểm tra kỹ lưỡng: Nếu khoảng cách truyền xa hoặc tốc độ baud cao, cần đặc biệt chú trọng đến chất lượng dây dẫn, việc sử dụng vỏ bọc chống nhiễu (shielding) và điện trở cuối tuyến.

Kết luận

Cách đấu dây RS485 đúng kỹ thuật bao gồm các bước chính: xác định đúng chân A/B, kết nối A với A, B với B cho tất cả thiết bị, và lắp đặt điện trở cuối tuyến 120Ω ở hai đầu xa nhất của mạng. Việc nối thêm dây GND cũng được khuyến nghị trong nhiều trường hợp để tăng tính ổn định.

Hy vọng với những hướng dẫn chi tiết trên, bạn đã nắm vững cách đấu dây RS485 để tự tin triển khai các dự án của mình. Việc đấu dây chính xác không chỉ giúp hệ thống hoạt động ổn định, truyền dữ liệu chính xác mà còn giảm thiểu rủi ro và thời gian khắc phục sự cố sau này.
