Cách kiểm tra tín hiệu RS485 nhanh chính xác

Bạn đang gặp sự cố với hệ thống truyền thông RS485 và cần một cách kiểm tra tín hiệu RS485 nhanh chóng mà không cần đến thiết bị chuyên dụng phức tạp? RS485 là chuẩn giao tiếp cực kỳ phổ biến trong công nghiệp, nhưng đôi khi việc xác định lỗi có thể khá đau đầu. Đừng lo lắng! Bài viết này sẽ hướng dẫn bạn chi tiết cách kiểm tra tín hiệu RS485 một cách đơn giản và hiệu quả chỉ với chiếc đồng hồ vạn năng (VOM) quen thuộc.

Trước khi bắt tay vào kiểm tra tín hiệu rs485 cần chuẩn bị gì?

Để quá trình kiểm tra diễn ra suôn sẻ, bạn cần chuẩn bị một vài thứ cơ bản nhưng vô cùng quan trọng. Sự chuẩn bị kỹ lưỡng sẽ giúp bạn có được kết quả đo chính xác nhất.

Đồng hồ vạn năng (VOM): Ưu tiên sử dụng đồng hồ True RMS để có kết quả đo chính xác hơn, đặc biệt với các tín hiệu không hoàn toàn sin.

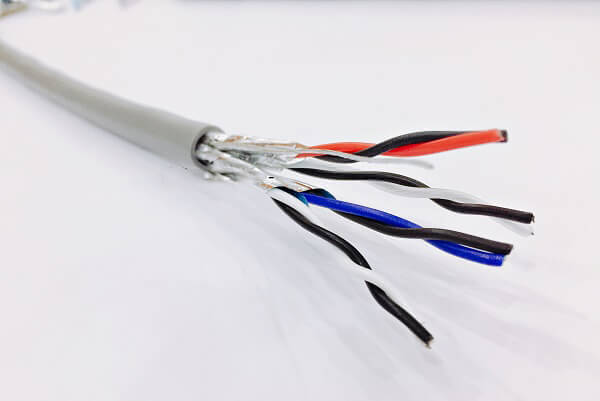

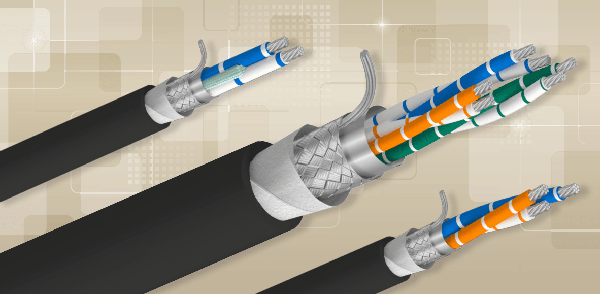

Hiểu biết cơ bản về dây cáp tín hiệu RS485: Chuẩn RS485 sử dụng hai dây chính để truyền dữ liệu vi sai:

1. Dây A (hoặc A+): Mang tín hiệu không đảo (non-inverting).
2. Dây B (hoặc B-): Mang tín hiệu đảo (inverting).

Hướng dẫn chi tiết cách kiểm tra tín hiệu rs485 bằng đồng hồ vạn năng

Sau khi đã chuẩn bị xong, chúng ta cùng bắt tay vào thực hiện các bước kiểm tra. Hãy làm theo từng bước cẩn thận để đảm bảo an toàn và độ chính xác.

Bước 1: Kiểm tra sơ bộ hệ thống dây tín hiệu RS485

Việc đầu tiên và quan trọng nhất trong cách kiểm tra tín hiệu RS485 là đảm bảo hệ thống dây được đấu nối chính xác. Sai sót trong đấu nối là một trong những nguyên nhân phổ biến nhất gây ra lỗi truyền thông.

1. Kiểm tra kỹ sơ đồ đấu nối: Đối chiếu với tài liệu kỹ thuật của thiết bị để chắc chắn dây A và B được kết nối đúng cực tại tất cả các điểm nối, terminal block, và cổng giao tiếp.
2. Đánh dấu dây rõ ràng: Nếu chưa có, hãy đánh dấu dây A và B để dễ dàng theo dõi và bảo trì sau này. Việc nhầm lẫn giữa hai dây này sẽ khiến dữ liệu truyền sai hoặc không truyền được.

Bước 2: Cài đặt đồng hồ vạn năng (VOM) đúng chế độ

Để thực hiện cách kiểm tra tín hiệu RS485 hiệu quả, việc cài đặt VOM chính xác là rất cần thiết. Sai chế độ đo có thể dẫn đến kết quả không chính xác hoặc thậm chí làm hỏng thiết bị.

1. Chuyển VOM sang chế độ đo Điện áp một chiều (DC Voltage).
2. Chọn thang đo phù hợp: Tín hiệu RS485 thường dao động trong khoảng từ -7V đến +12V. Do đó, hãy chọn thang đo từ 5V trở lên (ví dụ: 20VDC) để đảm bảo VOM có thể đọc được toàn bộ dải điện áp.

Bước 3: Tiến hành đo điện áp chênh lệch giữa dây A và dây B

Đây là bước cốt lõi trong cách kiểm tra tín hiệu RS485 bằng đồng hồ vạn năng. Giá trị đo được sẽ cho bạn biết trạng thái cơ bản của đường truyền.

1. Cắm đầu dò màu đỏ của VOM vào dây A.
2. Cắm đầu dò màu đen của VOM vào dây B.

Lưu ý quan trọng: Tuyệt đối không đo điện áp giữa dây A (hoặc B) với đất (GND) khi muốn kiểm tra tín hiệu vi sai. RS485 là giao tiếp vi sai, giá trị chính xác phải được đo giữa hai dây tín hiệu A và B.

Tìm hiểu thêm: Cáp điều khiển tín hiệu âm thanh

Bước 4: Quan sát sự dao động của tín hiệu – Dấu hiệu "sống" của RS485

Một tín hiệu RS485 khỏe mạnh sẽ không đứng yên. Sự thay đổi liên tục của điện áp là minh chứng cho việc dữ liệu đang được truyền đi.

Khi hệ thống RS485 đang truyền dữ liệu, bạn sẽ thấy điện áp chênh lệch giữa A và B dao động:

1. Từ +1.5V đến +5V: Tương ứng mức logic cao (thường là bit "1").
2. Từ -1.5V đến -5V: Tương ứng mức logic thấp (thường là bit "0").

Nếu đồng hồ chỉ hiển thị một mức điện áp duy nhất và không thay đổi, hoặc giá trị bằng 0V, rất có thể:

1. Thiết bị không truyền dữ liệu.
2. Cáp tín hiệu bị đứt, lỏng.
3. Thiết bị đầu cuối gặp sự cố.

Mẹo nhỏ: Nên thực hiện đo tại cả hai đầu của đoạn cáp truyền để xác định chính xác hơn vị trí lỗi (nguồn phát hay thiết bị nhận).

Phân tích kết quả đo và xử lý sự cố khi kiểm tra tín hiệu rs485

Sau khi đã thực hiện các bước kiểm tra tín hiệu RS485 và có được kết quả, việc tiếp theo là phân tích và tìm hướng xử lý nếu có lỗi.

Điện áp không dao động hoặc nằm ngoài dải tiêu chuẩn:

1. Kiểm tra lại các đầu nối: Đảm bảo chúng được siết chặt, không bị lỏng lẻo hay oxy hóa.
2. Kiểm tra điện trở cuối tuyến (Termination Resistor): Điện trở này (thường là 120 Ohm) cần được lắp đặt ở hai đầu xa nhất của đường truyền RS485, đấu giữa dây A và B. Thiếu hoặc sai giá trị điện trở cuối tuyến có thể gây phản xạ tín hiệu và làm méo dữ liệu.
3. Thử thay thế thiết bị nghi ngờ: Nếu có thể, hãy thử thay thế từng thiết bị (master, slave) để loại trừ khả năng lỗi do chính thiết bị.
4. Kiểm tra cáp tín hiệu: Cáp có thể bị đứt ngầm, gãy gập hoặc chất lượng kém.\

Xem thêm: Cáp mạng cat 6 utp panduit

Khi nào đồng hồ vạn năng chưa đủ? Cân nhắc thiết bị chuyên dụng

Mặc dù cách kiểm tra tín hiệu RS485 bằng đồng hồ vạn năng rất tiện lợi cho việc chẩn đoán lỗi cơ bản, nhưng nó có những hạn chế nhất định.

1. Đồng hồ vạn năng không thể hiển thị dạng sóng tín hiệu.
2. Khó phát hiện các vấn đề như nhiễu, tốc độ truyền (baud rate) không khớp, hoặc các vấn đề về timing.

Trong những trường hợp cần phân tích sâu hơn, bạn nên sử dụng máy hiện sóng (oscilloscope). Thiết bị này sẽ cho bạn cái nhìn trực quan về dạng sóng, giúp phát hiện các bất thường mà VOM không thể thấy được.

Lời kết

Qua bài viết này, hy vọng bạn đã nắm vững cách kiểm tra tín hiệu RS485 một cách cơ bản nhưng hiệu quả bằng đồng hồ vạn năng. Đây là một kỹ năng hữu ích, giúp bạn nhanh chóng xác định các sự cố phần cứng hoặc lỗi đấu dây trong hệ thống truyền thông công nghiệp.

Hãy nhớ rằng, việc đấu dây đúng, đo đúng điểm và theo dõi tín hiệu cẩn thận sẽ giúp bạn tiết kiệm rất nhiều thời gian và công sức.

Chúc bạn thành công! Nếu bạn có bất kỳ câu hỏi nào hoặc muốn chia sẻ kinh nghiệm của mình về cách kiểm tra tín hiệu RS485, đừng ngần ngại để lại bình luận bên dưới nhé!
