Đặt Nhãn Cầu Đấu Phoenix Contact: Chọn Mã Nhãn Và Chuẩn Bị File In Thế Nào?

Đặt nhãn cầu đấu Phoenix Contact không nên chỉ gửi nội dung cần in như “X1:1, X1:2, X1:3”. Trước tiên phải xác định đúng mã terminal, bước nhãn và kiểu rãnh đánh dấu; sau đó mới chốt mã nhãn và chuẩn bị dữ liệu in theo đúng thứ tự terminal.

Ví dụ với nhóm terminal rộng 5,2 mm, Phoenix Contact có UCT-TM 5 dùng cho rãnh đánh dấu cao và UCT-TMF 5 dùng cho rãnh phẳng. Hai mã cùng bước 5,2 mm nhưng không nên coi là một loại chỉ vì kích thước gần giống nhau.

Nếu đang lập trọn bộ phụ kiện cho dãy terminal, xem thêm Phụ kiện Terminal Block gồm nắp che, chặn cuối, nhãn và cầu nối.

Bước 1: Xác Định Đúng Mã Cầu Đấu Trước Khi Chọn Nhãn

Thông tin tốt nhất để bắt đầu không phải là “cầu đấu rộng khoảng 5 mm” mà là mã sản phẩm Phoenix Contact đang sử dụng. Từ exact model mới có thể kiểm tra đúng phụ kiện đánh dấu tương thích.

Bề rộng hoặc bước terminal vẫn là dữ liệu quan trọng, nhưng không phải điều kiện duy nhất. Phoenix Contact phân biệt marker theo cả bước và kiểu rãnh lắp.

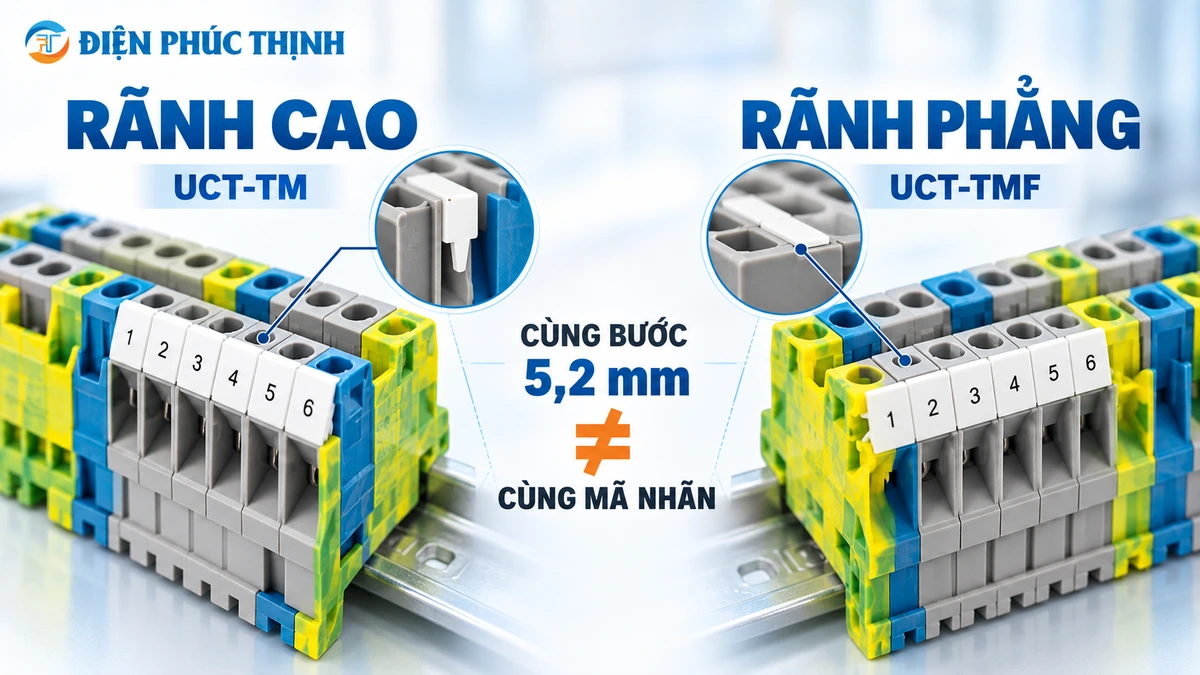

Cùng bước 5,2 mm chưa đủ để chọn nhãn; cần kiểm tra thêm kiểu rãnh đánh dấu của đúng terminal.

UCT-TM 5 Và UCT-TMF 5 Khác Nhau Ở Điểm Nào?

UCT-TM 5 – 0828734 là nhãn terminal dạng sheet màu trắng, bước 5,2 mm, gồm 72 nhãn và được thiết kế cho rãnh đánh dấu cao.

UCT-TMF 5 – 0828744 cũng có bước 5,2 mm và 72 nhãn/sheet nhưng được thiết kế cho rãnh đánh dấu phẳng.

Ví Dụ PHUKIENCAP: UCT-TM 5 – 0828734

PHUKIENCAP hiện có trang sản phẩm Phoenix Contact UCT-TM 5 – 0828734. Trang sản phẩm đang dùng mã này cho nhóm terminal rộng 5,2 mm và một sheet gồm 72 nhãn.

Phoenix Contact cũng công bố UCT-TM 5 có thể được đánh dấu bằng nhiều hệ máy in của hãng như THERMOMARK, BLUEMARK và TOPMARK. Vì vậy nếu khách mua nhãn trắng để tự in, cần kiểm tra hệ máy in đang có trước khi đặt vật tư.

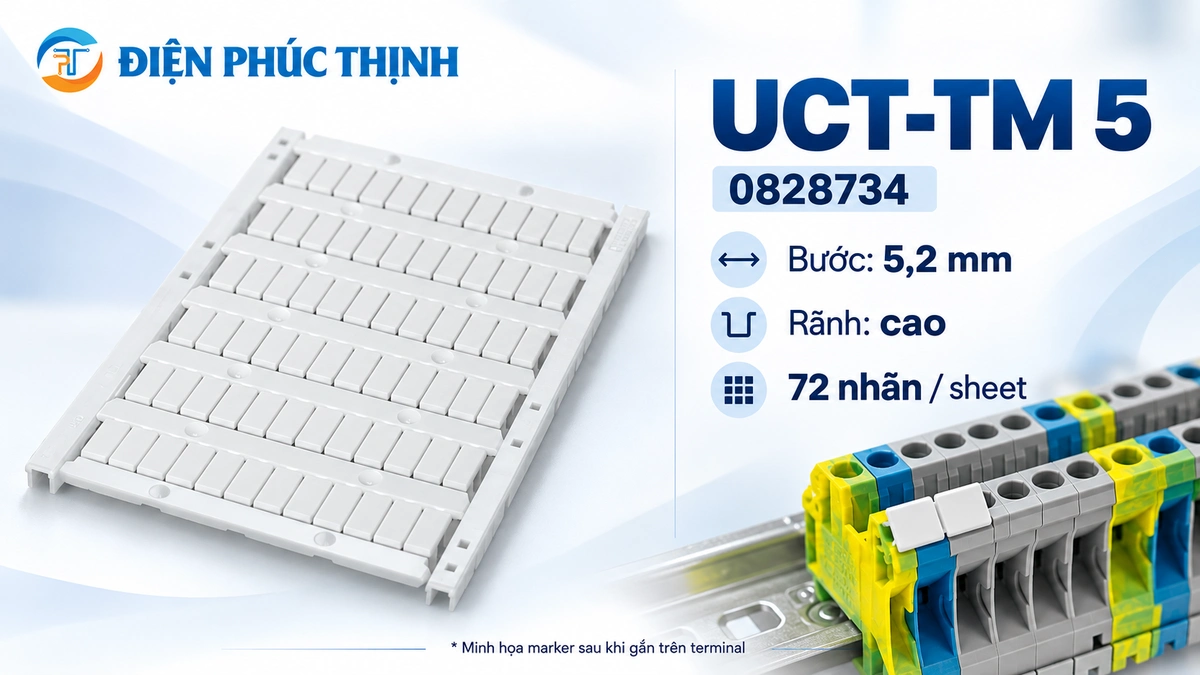

UCT-TM 5 – 0828734 là nhãn trắng dạng sheet, bước 5,2 mm, dành cho rãnh đánh dấu cao.

Mua Nhãn Trắng Hay Đặt Nhãn Đã In Sẵn?

Đây là quyết định cần chốt trước khi báo giá.

Phoenix Contact có phiên bản UCT-TM 5 CUS – 0829595 đặt theo sheet và in theo yêu cầu khách hàng. Model này vẫn dùng bước 5,2 mm, rãnh cao và 72 nhãn trên một sheet.

File In Nhãn Cầu Đấu Cần Có Những Gì?

Không nên chỉ gửi ảnh chụp sơ đồ terminal hoặc một danh sách chữ không có thứ tự. Người in phải biết mỗi nội dung tương ứng nhãn số mấy và terminal nào.

Nếu chưa có file từ phần mềm đánh dấu chuyên dụng, một file Excel hoặc CSV có cấu trúc rõ ràng là cách thực tế để bàn giao dữ liệu. Đây là cấu trúc đề xuất để giảm nhầm lẫn khi đối chiếu, không phải định dạng bắt buộc duy nhất của Phoenix Contact.

Nếu một terminal cần in hai dòng, ký tự đặc biệt, màu khác hoặc lặp nhiều lần, phải ghi rõ ngay trong file thay vì để người in tự suy luận.

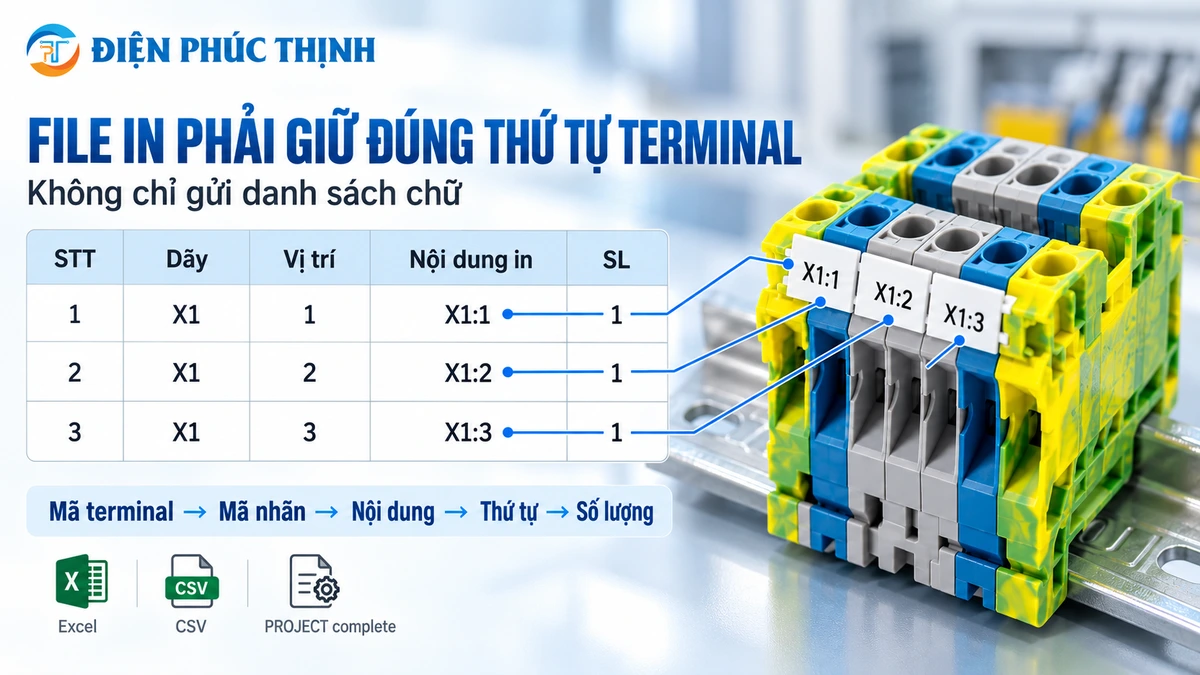

File in nên thể hiện rõ dãy terminal, vị trí, nội dung in và số lượng để giữ đúng thứ tự khi sản xuất nhãn.

Có Bắt Buộc Gửi File PROJECT Complete Không?

Không nhất thiết trong mọi trường hợp. Nếu đơn vị đặt hàng đã có file dự án trong PROJECT complete thì đây là dữ liệu rất thuận tiện để tiếp tục quy trình đánh dấu của Phoenix Contact.

Theo Phoenix Contact, PROJECT complete được dùng để lập terminal strip và tạo dữ liệu đánh dấu; phần mềm có thể làm việc với dữ liệu từ hệ CAE, bảng tính và phần mềm xử lý văn bản, đồng thời hỗ trợ giao diện CSV và XML.

Vì vậy nếu buyer chưa có file PROJECT complete, vẫn có thể chuẩn bị danh sách in có cấu trúc để nhà cung cấp kiểm tra và nhập vào quy trình in. Tuy nhiên trước khi đặt hàng nên xác nhận nhà cung cấp muốn nhận Excel, CSV, XML hay file dự án trực tiếp.

PROJECT Complete Có Vai Trò Gì Trong Việc In Nhãn?

PROJECT complete là phần mềm Phoenix Contact dùng cho việc lập cấu hình terminal strip và tạo nội dung đánh dấu. Phần mềm có trình thiết kế mẫu nhãn và có thể đưa dữ liệu đánh dấu sang các hệ thống in Phoenix Contact.

Điểm quan trọng với người mua không phải là thuộc toàn bộ phần mềm, mà là bảo đảm ba dữ liệu khớp nhau:

Sai một trong ba phần này có thể dẫn tới nhãn in đúng chữ nhưng không gắn được vào terminal, hoặc nhãn đúng vật tư nhưng nội dung bị đảo thứ tự so với terminal plan.

Khi Nào Nên Dùng UCT-TM 5 CUS?

UCT-TM 5 CUS – 0829595 là phiên bản có thể đặt theo sheet với nội dung được in theo yêu cầu. Nó phù hợp để tiếp tục đối chiếu khi:

• Terminal thực tế dùng nhãn bước 5,2 mm và rãnh cao.
• Không muốn tự in tại xưởng.
• Đã có terminal plan hoặc danh sách nội dung đánh dấu hoàn chỉnh.
• Cần nhận nhãn in sẵn theo đúng thứ tự dự án.

Nếu chỉ cần nhãn trắng để tự in thì UCT-TM 5 – 0828734 là mã khác. Không nên ghi đơn hàng chỉ là “UCT-TM 5 đã in” mà không xác nhận đang mua blank marker hay phiên bản/custom marking service.

Checklist Đặt Nhãn Cầu Đấu Phoenix Contact

5 Lỗi Dễ Gặp Khi Đặt Nhãn Terminal

• Chọn marker chỉ theo chiều rộng terminal mà không kiểm tra rãnh cao/phẳng.
• Gửi nội dung cần in nhưng không ghi thứ tự theo terminal plan.
• Không nói rõ mua nhãn trắng hay nhãn đã in sẵn.
• Gửi ảnh chụp thay cho bảng dữ liệu khiến nội dung dễ bị nhập lại sai.
• Không dự phòng nhãn cho thay đổi hoặc bảo trì về sau.

Câu Hỏi Thường Gặp

Terminal rộng 5,2 mm có phải luôn dùng UCT-TM 5 không?

Không. Bề rộng 5,2 mm chỉ là một phần dữ liệu. Phải kiểm tra thêm kiểu rãnh marker và danh sách phụ kiện của đúng terminal. UCT-TM 5 dùng rãnh cao, trong khi UCT-TMF 5 là ví dụ cùng bước 5,2 mm nhưng dùng rãnh phẳng.

UCT-TM 5 có bao nhiêu nhãn?

Phoenix Contact công bố một sheet UCT-TM 5 – 0828734 gồm 72 nhãn riêng.

Có thể gửi Excel để đặt in nhãn không?

Có thể dùng Excel làm file bàn giao dữ liệu nếu đơn vị in chấp nhận. Nội dung nên có thứ tự terminal, text cần in, số lượng và ghi chú. Phoenix Contact PROJECT complete hỗ trợ luồng dữ liệu từ bảng tính và có giao diện CSV/XML, nhưng định dạng cuối cùng vẫn nên xác nhận với đơn vị thực hiện in.

Có cần mua máy in nếu chỉ có một dự án?

Không nhất thiết. Phoenix Contact có các giải pháp custom marking và mã nhãn đặt in theo yêu cầu như UCT-TM 5 CUS. Với dự án nhỏ, có thể thuận tiện hơn so với đầu tư cả hệ máy in chỉ để xử lý một lô nhãn.

Kết Luận

Đặt nhãn cầu đấu Phoenix Contact cần chốt cả phần cơ khí và phần dữ liệu in. Đầu tiên xác định đúng terminal và loại rãnh để chọn mã marker; sau đó mới chuẩn bị nội dung, thứ tự và file bàn giao cho việc in.

Thứ tự nên là: mã terminal → kiểu rãnh → bước nhãn → mã nhãn → trắng hay in sẵn → nội dung → thứ tự → số lượng → định dạng file. Làm theo thứ tự này sẽ giảm nguy cơ mua đúng “size” nhưng sai rãnh, hoặc in đúng chữ nhưng sai thứ tự terminal.
