Cách đọc thông số đầu cốt điện từ A-Z cho người mới bắt đầu

Trong thế giới điện đóm, từ những công trình dân dụng nhỏ lẻ đến các hệ thống công nghiệp phức tạp, việc hiểu rõ và áp dụng đúng cách đọc thông số đầu cốt điện là chìa khóa vàng. Đây không chỉ là kiến thức nền tảng mà còn là kỹ năng thiết yếu giúp đảm bảo mọi kết nối điện được thực hiện an toàn, chính xác và hiệu quả. Bài viết này sẽ là cẩm nang chi tiết, giúp bạn tự tin giải mã mọi ký hiệu trên đầu cos cáp điện, đảm bảo mỗi kết nối đều chuẩn xác và bền bỉ.

Tại sao cần nắm vững cách đọc thông số đầu cốt điện?

Việc nắm vững cách đọc thông số đầu cốt điện không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định đến sự an toàn và hiệu suất của toàn bộ hệ thống điện. Khi bạn hiểu rõ các thông số này, bạn sẽ:

1. Chọn đúng loại đầu cốt: Đảm bảo tương thích hoàn hảo với tiết diện dây dẫn và thiết bị điện cần kết nối.
2. Đảm bảo tiếp điểm chắc chắn: Giúp mối nối không bị lỏng lẻo, tuột ra trong quá trình vận hành, hạn chế phát sinh tia lửa điện.
3. Truyền tải điện năng ổn định: Giảm thiểu tổn thất điện năng, ngăn ngừa tình trạng quá nhiệt tại điểm nối.
4. Dễ dàng tra cứu và thay thế: Thuận tiện cho việc bảo trì, sửa chữa hệ thống điện khi cần thiết.

Ngược lại, một sai sót nhỏ trong việc đọc và chọn đầu cốt có thể dẫn đến những hậu quả nghiêm trọng như chập cháy, hỏng hóc thiết bị, thậm chí gây nguy hiểm cho người sử dụng.

Giải mã các thông số quan trọng thường gặp trên đầu cốt điện

Khi cầm trên tay một chiếc đầu cốt điện chất lượng, bạn sẽ thấy các thông tin được in rõ ràng trên thân sản phẩm hoặc bao bì. Dưới đây là những thông số cốt lõi bạn cần chú ý khi tìm hiểu cách đọc thông số đầu cốt điện:

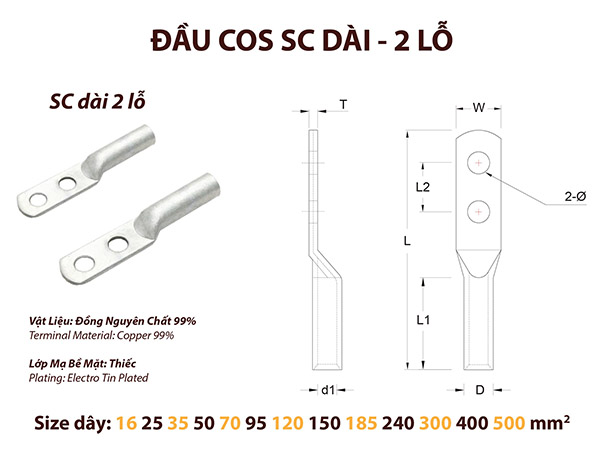

1. Kích thước đầu cốt: Đây là yếu tố quan trọng hàng đầu, bao gồm tiết diện dây dẫn phù hợp (thường tính bằng mm²), kích cỡ lỗ bắt vít/bu lông, và đôi khi là chiều dài phần tiếp xúc của đầu cốt.
2. Mã dòng sản phẩm (Loại đầu cốt): Thông số này cho biết hình dáng và đặc tính cơ bản của đầu cốt, ví dụ như đầu cốt tròn, đầu cốt chữ Y (càng cua), đầu cốt dẹp (kim), có bọc nhựa cách điện hay là loại trần.
3. Tên nhà sản xuất & Xuất xứ: Giúp bạn xác định nguồn gốc, đánh giá uy tín và chất lượng sản phẩm. Ưu tiên các thương hiệu có tên tuổi để đảm bảo tiêu chuẩn kỹ thuật.
4. Lực ép khuyến nghị: Một số tài liệu kỹ thuật hoặc nhà sản xuất sẽ cung cấp thông số này, giúp bạn chọn kìm bấm cos phù hợp để đảm bảo mối nối đạt độ chặt tiêu chuẩn.

Cách đọc thông số đầu cốt điện qua hệ thống ký hiệu chuẩn X A-B

Hầu hết các loại đầu cốt điện trên thị trường đều tuân theo một quy ước ký hiệu chung, thường có dạng X A–B. Nắm rõ cấu trúc này là bước đầu tiên để thành thạo cách đọc thông số đầu cốt điện.

X – Mã dòng sản phẩm (Loại đầu cốt)

1. RNB: Đầu cốt tròn trần (không có vỏ bọc nhựa).
2. RV: Đầu cốt tròn có vỏ bọc nhựa tăng cường cách điện.
3. SNB: Đầu cốt chữ Y (chẻ, càng cua) loại trần.
4. DBV: Đầu cốt dẹp (lưỡi dẹt, đầu kim) có vỏ bọc nhựa.

Lưu ý: Mỗi nhà sản xuất có thể có thêm các ký hiệu riêng cho dòng sản phẩm đặc thù, nhưng cấu trúc X A-B là khá phổ biến và dễ nhận biết.

A – Tiết diện dây dẫn phù hợp (đơn vị mm²)

Đây là con số chỉ định tiết diện dây điện mà đầu cốt này được thiết kế để sử dụng tối ưu.

Ví dụ: Nếu A = 2, thì đầu cốt này thường dùng cho dây điện có tiết diện 2mm². Tuy nhiên, một số mã có thể dùng cho một dải tiết diện gần nhau (ví dụ A=2 có thể dùng cho dây 1.5mm² đến 2.5mm² tùy nhà sản xuất).

B – Thông số đầu kết nối

Phần này mô tả kích thước hoặc đặc điểm của phần đầu cốt sẽ được kết nối vào thiết bị hoặc thanh cái.

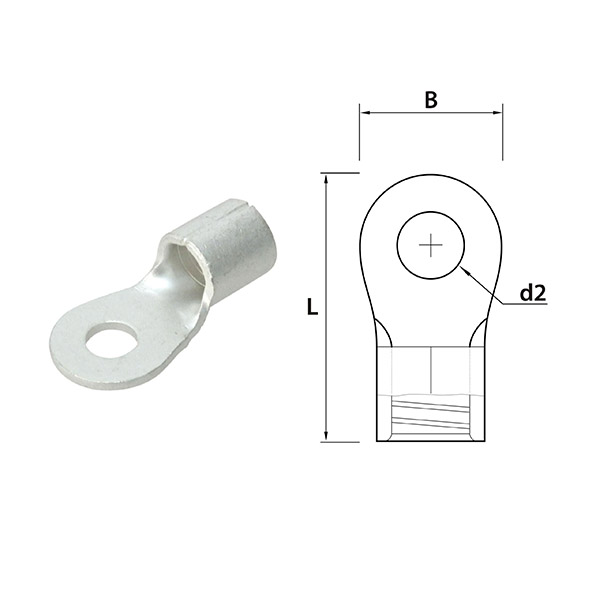

1. Đối với đầu cốt tròn (RNB, RV): B thường là đường kính lỗ bắt ốc. Ví dụ, B=6 nghĩa là đầu cốt này dùng cho ốc M6 (6 ly).
2. Đối với đầu cốt dẹp (DBV) hoặc đầu ghim: B có thể là chiều dài phần kim loại phẳng tiếp xúc. Ví dụ, B=10 nghĩa là phần kim tiếp xúc dài 10mm.

Xem thêm: Cách chọn đầu cos kst theo tiêu chuẩn kỹ thuật

Ví dụ thực tế về cách đọc thông số đầu cốt điện

Lý thuyết sẽ dễ hiểu hơn qua các ví dụ cụ thể. Hãy cùng phân tích cách đọc thông số đầu cốt điện qua hai mã sản phẩm quen thuộc:

Ví dụ 1: RNB 3.5-6

1. RNB: Đây là loại đầu cốt tròn, không có vỏ bọc nhựa (trần).
2. 3.5: Chỉ định đầu cốt này phù hợp cho các loại dây có tiết diện trong khoảng 2.5mm² đến 4mm². (Để chính xác nhất, bạn nên tham khảo catalogue của nhà sản xuất vì quy ước này có thể thay đổi đôi chút).
3. 6: Lỗ bắt vít của đầu cốt có đường kính 6mm, thích hợp sử dụng với bu lông M6.

Ví dụ 2: DBV 2-10

1. DBV: Đây là loại đầu cốt dẹp (đầu kim), có phần vỏ bọc nhựa cách điện.
2. 2: Đầu cốt này được thiết kế để sử dụng với dây điện có tiết diện khoảng 1.5mm² đến 2.5mm².
3. 10: Chiều dài của phần kim loại dẹp dùng để kết nối là 10mm, phù hợp để kẹp vào các terminal block hoặc thanh đồng có rãnh tương ứng.

Kinh nghiệm khi chọn và sử dụng đầu cốt

Sau nhiều năm gắn bó với nghề điện, tôi nhận thấy việc hiểu rõ cách đọc thông số đầu cốt điện và lựa chọn đúng sản phẩm là yếu tố then chốt tạo nên sự khác biệt giữa một người thợ chuyên nghiệp và người còn non kinh nghiệm.

1. Luôn có bảng tra cứu: Hãy chuẩn bị sẵn hoặc mang theo bảng quy đổi tiết diện dây – kích thước đầu cốt – loại bu lông tương ứng. Điều này cực kỳ hữu ích khi làm việc thực tế.
2. Ưu tiên thương hiệu uy tín: Chọn đầu cốt từ các nhà sản xuất có tên tuổi, thông số kỹ thuật rõ ràng, chất liệu tốt sẽ đảm bảo mối nối bền chắc và an toàn hơn.
3. Cân nhắc môi trường sử dụng: Với những khu vực có độ ẩm cao hoặc nhiều rung động, nên ưu tiên sử dụng các loại đầu cốt có bọc nhựa cách điện để tăng cường độ an toàn và tuổi thọ cho mối nối.
4. Kiểm tra kỹ trước khi bấm: Luôn đảm bảo dây đã được tuốt vỏ đúng chiều dài, lõi dây sạch sẽ và đầu cốt được đặt đúng vị trí trong kìm bấm trước khi thực hiện thao tác.

Xem thêm: Cầu đấu dây Phoenix Contact

Kết luận

Việc nắm vững cách đọc thông số đầu cốt điện không chỉ là một kỹ năng đơn thuần mà còn là trách nhiệm của mỗi người làm trong ngành điện, từ người thợ mới vào nghề đến những kỹ sư dày dạn kinh nghiệm. Hiểu đúng, chọn đúng sẽ giúp bạn đảm bảo an toàn cho hệ thống, tối ưu hiệu quả truyền tải điện năng và nâng cao tính chuyên nghiệp trong công việc.

Hy vọng những chia sẻ chi tiết trên đã giúp bạn tự tin hơn khi lựa chọn và sử dụng đầu cốt điện. Đừng ngần ngại kiểm tra kỹ thông tin sản phẩm và áp dụng những kiến thức này vào công việc hàng ngày. Chúc bạn thành công và luôn an toàn trên mọi công trình!
