Terminal block là gì? Tất tần tật về cầu đấu điện từ A-Z

Thứ Hai, 25/08/2025

Bình Nguyễn

Khi nói đến việc kết nối dây điện, an toàn và gọn gàng là hai yếu tố được đặt lên hàng đầu. Vậy terminal block là gì? Hiểu một cách đơn giản, terminal block (hay còn gọi là cầu đấu điện, domino) là thiết bị trung gian giúp kết nối các dây dẫn với nhau một cách chắc chắn, có tổ chức và an toàn tuyệt đối. Tại ĐIỆN PHÚC THỊNH, chúng tôi nhận thấy đây là một khí cụ không thể thiếu trong cả hệ thống điện dân dụng lẫn công nghiệp hiện đại.

Chức năng chính của Terminal Block là gì?

Chức năng chính của terminal block là tạo ra các điểm kết nối dây điện tập trung, giúp hệ thống gọn gàng, an toàn và dễ dàng cho việc bảo trì, sửa chữa.

Thay vì nối dây thủ công bằng cách xoắn và quấn băng keo, terminal block mang lại giải pháp chuyên nghiệp hơn với nhiều lợi ích vượt trội:

Kết nối an toàn, ổn định: Cầu đấu giúp cố định các đầu dây một cách chắc chắn thông qua ốc vít hoặc kẹp lò xo, đảm bảo dòng điện truyền tải liên tục, giảm thiểu nguy cơ lỏng lẻo gây chập cháy.

Tổ chức dây điện khoa học: Giúp hệ thống dây dẫn trong tủ điện trở nên gọn gàng, dễ quan sát và phân luồng. Điều này cực kỳ hữu ích khi cần kiểm tra hoặc khắc phục sự cố.

Bảo trì và thay thế dễ dàng: Thiết kế dạng module cho phép kỹ thuật viên tháo lắp, kiểm tra hoặc thay thế từng kết nối một cách nhanh chóng mà không ảnh hưởng đến toàn bộ hệ thống.

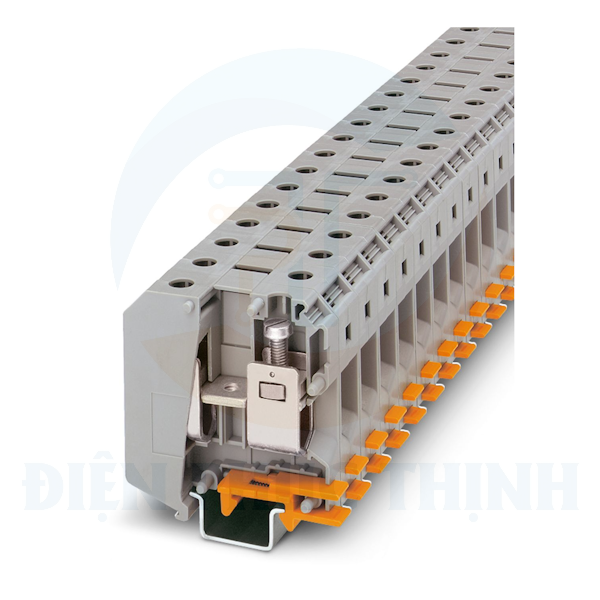

Cấu tạo cơ bản của một Terminal Block

Về cơ bản, một terminal block gồm ba phần chính: thân cách điện, thanh dẫn điện kim loại và cơ cấu giữ dây (ốc vít hoặc kẹp lò xo).

Mỗi bộ phận đều đóng một vai trò quan trọng để đảm bảo hiệu suất và an toàn:

Thân cách điện: Thường làm từ nhựa kỹ thuật cao cấp, chịu nhiệt và chống cháy, có nhiệm vụ bảo vệ người dùng khỏi nguy cơ điện giật.

Thanh dẫn điện: Là bộ phận kim loại (thường là đồng thau hoặc nhôm) bên trong, chịu trách nhiệm truyền tải dòng điện giữa các điểm nối.

Cơ cấu giữ dây: Đây có thể là ốc vít siết chặt hoặc kẹp lò xo, giữ cho lõi dây dẫn tiếp xúc tốt nhất với thanh dẫn điện, đảm bảo kết nối không bị tuột ra khi có rung động.

Phân loại Terminal Block (Cầu Đấu Điện) phổ biến

Terminal block thường được phân thành hai loại chính là loại cố định (nguyên khối) và loại mở rộng (lắp ghép), ngoài ra còn được chia theo số tầng để tối ưu không gian.

Tùy vào nhu cầu và không gian lắp đặt, bạn có thể lựa chọn các loại sau:

Cầu đấu loại cố định: Là một khối đồng nhất với số lượng mắt nối không đổi. Ưu điểm của loại này là rất chắc chắn, bền bỉ, phù hợp cho các hệ thống ít có sự thay đổi.

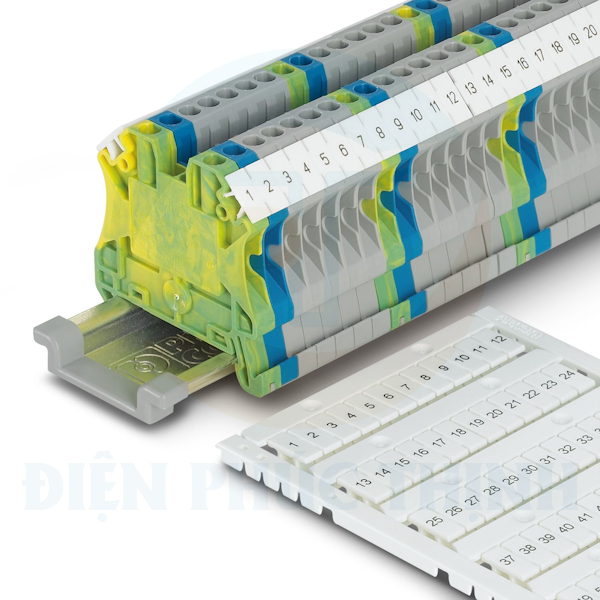

Cầu đấu loại mở rộng (lắp ghép): Gồm các mắt nối riêng lẻ có thể ghép lại với nhau trên thanh ray (DIN rail). Loại này rất linh hoạt, cho phép tùy chỉnh số lượng kết nối và tiết kiệm không gian hiệu quả.

Phân loại theo số tầng: Để tối ưu hóa không gian tủ điện, các nhà sản xuất còn tạo ra các loại cầu đấu 1 tầng, 2 tầng, thậm chí 3 tầng, cho phép kết nối nhiều dây hơn trên cùng một diện tích.

Làm thế nào để chọn Terminal Block phù hợp?

Để chọn đúng terminal block, cần xem xét bốn yếu tố chính: yêu cầu về dòng điện, điện áp, loại dây dẫn sử dụng và điều kiện môi trường vận hành.

Terminal block là gì

Việc lựa chọn sai có thể dẫn đến quá nhiệt, rò rỉ điện hoặc hỏng hóc. Tại ĐIỆN PHÚC THỊNH, chúng tôi luôn khuyên khách hàng cân nhắc kỹ các tiêu chí sau:

Yêu cầu dòng điện (Ampe): Luôn chọn cầu đấu có định mức dòng điện cao hơn ít nhất 50% so với dòng tải thực tế của hệ thống để đảm bảo an toàn và độ bền.

Yêu cầu điện áp (Volt): Đảm bảo cầu đấu có khả năng cách điện chịu được mức điện áp của hệ thống, tránh nguy cơ phóng điện giữa các cực.

Loại dây sử dụng: Kích thước và cấu trúc lõi dây (lõi đơn hay đa lõi) sẽ quyết định bạn nên chọn loại cầu đấu có cơ cấu giữ dây nào (vít siết hay kẹp lò xo) để đảm bảo tiếp xúc tốt nhất.

Môi trường hoạt động: Trong môi trường có độ ẩm cao, hóa chất ăn mòn hoặc rung động mạnh, cần ưu tiên các loại terminal block được thiết kế chuyên dụng với vật liệu chống oxy hóa và kết cấu chống rung.

Các công nghệ kết nối Terminal Block hiện nay

Ba công nghệ kết nối terminal block phổ biến nhất hiện nay là kẹp vít truyền thống, lò xo đẩy hiện đại và dạng rắc cắm linh hoạt.

Sự phát triển của công nghệ đã mang đến nhiều lựa chọn kết nối tiện lợi và hiệu quả:

Công nghệ kẹp vít (Screw Clamp): Là công nghệ truyền thống và phổ biến nhất, nổi bật với độ chắc chắn và khả năng giữ chặt dây, chịu rung động tốt.

Công nghệ lò xo (PI-Spring): Cho phép kết nối dây nhanh chóng mà không cần dụng cụ, chỉ cần đẩy dây vào là kẹp lò xo sẽ tự giữ lại. Công nghệ này giúp tiết kiệm đến 50% thời gian lắp đặt.

Công nghệ rắc cắm (Pluggable): Cung cấp sự linh hoạt tối đa, cho phép cắm và rút các module kết nối một cách nhanh chóng, rất tiện lợi cho việc bảo trì hoặc mở rộng hệ thống.

Lời kết

Qua bài viết này, ĐIỆN PHÚC THỊNH hy vọng đã giúp bạn hiểu rõ terminal block là gì cũng như tầm quan trọng của nó trong việc xây dựng một hệ thống điện an toàn, chuyên nghiệp và hiệu quả. Việc lựa chọn và sử dụng đúng loại cầu đấu không chỉ đảm bảo an toàn mà còn giúp tiết kiệm thời gian, chi phí bảo trì về lâu dài.

Nếu bạn cần tư vấn chi tiết hơn hoặc tìm kiếm các sản phẩm terminal block chất lượng, đừng ngần ngại liên hệ với đội ngũ chuyên gia của ĐIỆN PHÚC THỊNH để được hỗ trợ tốt nhất.

-------//-------
