Terminal Block Cho PLC I/O 24VDC: Khi Nào Dùng Feed-Through Và Khi Nào Dùng Fuse Terminal?
Trong tủ PLC I/O 24VDC, không phải mọi dây đều cần Fuse Terminal. Với dây tín hiệu từ cảm biến về Digital Input, Analog Input hoặc các điểm I/O chỉ cần đấu nối trung gian, cầu đấu xuyên / Feed-Through Terminal thường là hướng xử lý cơ bản. Fuse Terminal phù hợp hơn khi thiết kế cần đặt cầu chì bảo vệ riêng cho một nhánh nguồn hoặc tải 24VDC.
Điểm quan trọng là phải tách rõ dây tín hiệu I/O, dây cấp +24VDC, dây 0V/Common và dây output đi tới tải. Không nên dùng Fuse Terminal cho mọi điểm chỉ vì hệ thống là 24VDC, và cũng không nên bỏ cầu chì ngoài chỉ vì PLC được cho là “đã có bảo vệ”. Yêu cầu cuối cùng phải theo manual của đúng module PLC/I/O và sơ đồ bảo vệ của tủ.
Nhánh +24VDC cấp sensor: có thể dùng Fuse Terminal khi thiết kế yêu cầu bảo vệ riêng từng nhánh.
PLC Digital Output → actuator: cầu đấu xuyên hoặc Fuse Terminal tùy cách bảo vệ output của đúng module và tải.
0V / Common: thường đi qua terminal phân phối/cầu đấu phù hợp; không tự động đặt cầu chì trên đường common.
Safety I/O hoặc mạch đặc biệt: ưu tiên sơ đồ và manual của nhà sản xuất, không áp quy tắc chung.
Trước Tiên: Phải Phân Biệt Dây Tín Hiệu Và Dây Cấp Nguồn 24VDC
Trong một tủ PLC, nhiều dây đều mang mức điện áp 24VDC nhưng không có cùng chức năng. Đây là lý do chỉ biết “PLC 24VDC” chưa đủ để quyết định loại Terminal Block.
| Đường dây | Chức năng | Hướng chọn terminal |
|---|---|---|
| Sensor signal → DI | Tín hiệu trạng thái về PLC | Thường cầu đấu xuyên nếu không có yêu cầu chức năng khác |
| Analog signal → AI | Tín hiệu đo lường | Cầu đấu xuyên hoặc terminal test/disconnect nếu thiết kế cần đo/cô lập |
| +24VDC → sensor | Nguồn cấp cho thiết bị trường | Fuse Terminal có thể phù hợp nếu từng nhánh cần cầu chì riêng |
| DO → actuator | PLC điều khiển van, relay, contactor, đèn... | Theo bảo vệ của module và yêu cầu bảo vệ tải |
| 0V / Common | Điện thế tham chiếu/đường hồi nguồn | Terminal phân phối hoặc cầu đấu phù hợp theo sơ đồ |
Khi Nào Nên Dùng Cầu Đấu Xuyên Cho PLC I/O 24VDC?
Cầu đấu xuyên phù hợp khi terminal chủ yếu đóng vai trò điểm đấu trung gian giữa field wiring và PLC/I/O. Dây đi vào một phía và tiếp tục sang phía còn lại mà không cần tích hợp cầu chì tại chính vị trí terminal đó.
Ví dụ phổ biến là dây tín hiệu từ proximity sensor, limit switch hoặc relay contact đi từ hiện trường vào terminal strip, sau đó từ terminal đi tiếp đến Digital Input của PLC. Nếu sơ đồ không yêu cầu bảo vệ riêng ở chính conductor tín hiệu này, Fuse Terminal thường không mang lại lợi ích chỉ vì mạch sử dụng 24VDC.
Với Phoenix Contact, UT 2,5 – 3044076 là ví dụ cầu đấu xuyên: tiết diện danh nghĩa 2,5 mm², dải dây 0,14–4 mm², dòng danh định 24 A và điện áp danh định 1000 V. Các con số này áp dụng cho đúng UT 2,5; chúng không phải rating của mạch PLC.
Khi Nào Fuse Terminal Hợp Lý Trong Tủ PLC?
Fuse Terminal hợp lý khi thiết kế muốn đặt cầu chì bảo vệ ngay trên một nhánh 24VDC cụ thể. Trường hợp thường gặp là nguồn +24VDC được chia ra nhiều sensor, transmitter, relay hoặc thiết bị trường và cần giới hạn ảnh hưởng của sự cố tại từng nhánh.
Khi một nhánh có cầu chì riêng, sự cố ở nhánh đó có thể được tách khỏi các nhánh khác theo thiết kế bảo vệ. Tuy nhiên, khả năng này phụ thuộc cầu chì được chọn, cách phân phối nguồn và sơ đồ điện, không phải chỉ vì đã lắp Fuse Terminal.
| Tình huống | Hướng xử lý | Cần kiểm tra |
|---|---|---|
| +24VDC cấp riêng từng sensor | Fuse Terminal có thể phù hợp | Dòng sensor, loại fuse, khả năng cắt, PSU và sơ đồ phân phối |
| Nguồn 24VDC cấp relay / van điện từ | Có thể cần bảo vệ riêng | Dòng tải, dòng khởi động, output module và fuse characteristic |
| Tín hiệu contact → PLC DI | Thường cầu đấu xuyên | Sơ đồ I/O và yêu cầu test/disconnect nếu có |
| Module đã có bảo vệ ngắn mạch điện tử | Không tự động thêm Fuse Terminal | Manual module và phối hợp bảo vệ của mạch |
PLC Digital Output Có Luôn Cần Fuse Terminal Không?
Không. Đây là điểm rất dễ bị thiết kế theo thói quen thay vì theo đúng module.
Một số module Digital Output 24VDC có bảo vệ ngắn mạch điện tử theo channel hoặc theo cấu trúc của module. Một số module khác sử dụng fuse theo nhóm hoặc có yêu cầu bảo vệ khác. Vì vậy không có quy tắc chung rằng “mỗi PLC output phải đi qua một Fuse Terminal”.
Trước khi bổ sung Fuse Terminal ở output, cần đọc manual để biết dòng tối đa mỗi kênh, tổng dòng nhóm, kiểu tải, bảo vệ ngắn mạch và yêu cầu external protection.

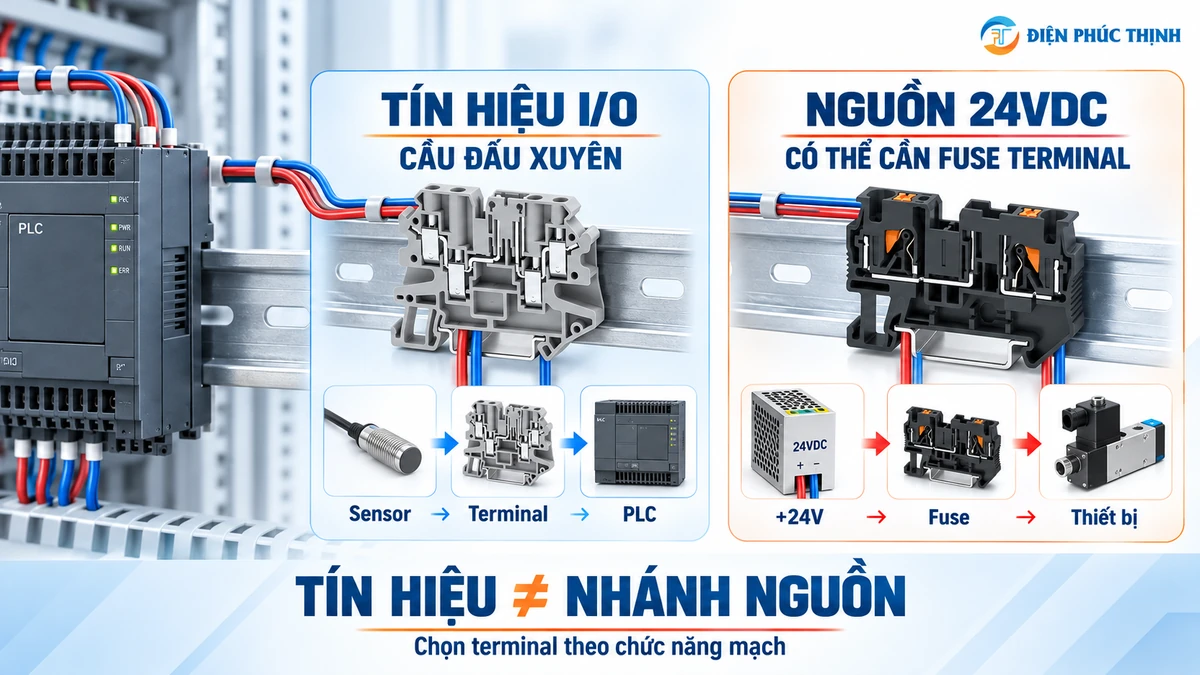

Feed-Through Và Fuse Terminal Khác Nhau Thế Nào Trong Mạch 24VDC?
| Tiêu chí | Cầu đấu xuyên | Fuse Terminal |
|---|---|---|
| Chức năng | Điểm đấu trung gian | Điểm đấu + vị trí lắp cầu chì |
| Dây tín hiệu I/O | Rất phổ biến | Chỉ dùng khi sơ đồ yêu cầu fuse tại conductor đó |
| Nhánh cấp nguồn 24VDC | Đấu nối/phân phối nếu đã có bảo vệ phù hợp ở nơi khác | Phù hợp khi cần cầu chì riêng cho nhánh |
| Rating | Theo đúng model terminal | Theo terminal và cầu chì sử dụng |
| Có thay nhau 1:1? | Không – phải quyết định theo chức năng của nhánh mạch. | |

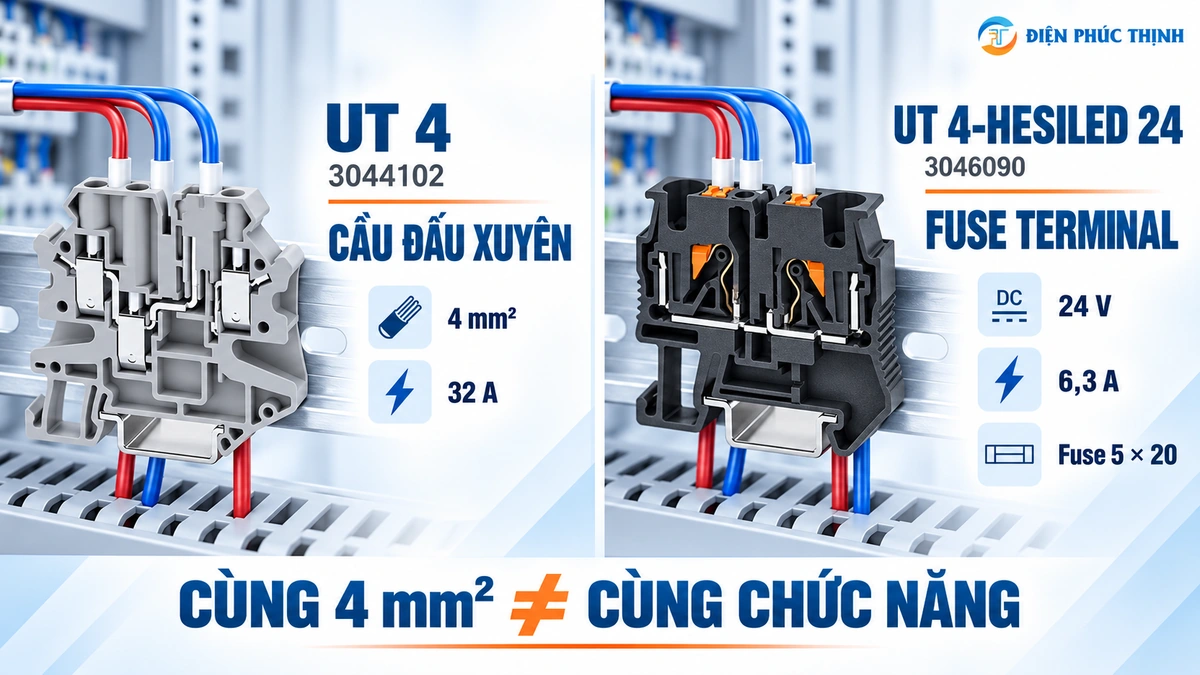

Ví Dụ Phoenix Contact: UT 4 Và UT 4-HESILED 24
Hai model dưới đây cùng thuộc dòng UT và cùng có tiết diện danh nghĩa 4 mm², nhưng chức năng và rating rất khác nhau. Đây là ví dụ tốt cho việc không chọn Fuse Terminal chỉ dựa trên size dây.
| Thông số | UT 4 – 3044102 | UT 4-HESILED 24 – 3046090 |
|---|---|---|
| Loại terminal | Cầu đấu xuyên | Cầu đấu cầu chì |
| Tiết diện danh nghĩa | 4 mm² | 4 mm² |
| Dải dây | 0,14–6 mm² | 0,14–6 mm² |
| Dòng danh định | 32 A | 6,3 A |
| Điện áp danh định | 1000 V | 24 V |
| Cầu chì | Không tích hợp vị trí cầu chì | G 5 × 20 |
| Ứng dụng trong bài này | Ví dụ chức năng đấu nối xuyên | Ví dụ terminal cầu chì cho nhánh 24VDC |
PHUKIENCAP hiện có Phoenix Contact UT 4-HESILED 24 (5X20) – 3046090 . Model này dùng cầu chì G 5 × 20, dòng danh định 6,3 A và phiên bản LED 24V.
0V / Common Có Nên Đặt Qua Fuse Terminal Không?
Không nên mặc định đặt cầu chì trên đường 0V/Common. Việc bảo vệ dây nào và đặt cầu chì ở conductor nào phải theo kiến trúc nguồn của hệ thống, sơ đồ grounding và yêu cầu của thiết bị.
Trong nhiều tủ PLC 24VDC, +24V được chia thành các nhánh được bảo vệ, còn 0V được phân phối qua terminal chung phù hợp. Tuy nhiên đây không phải quy tắc áp dụng cho mọi hệ thống. Không tự thay đổi sơ đồ nguồn chỉ để “đồng bộ” hai phía terminal.
Analog I/O Có Nên Dùng Fuse Terminal Không?
Không nên mặc định. Với AI/AO, nhu cầu thường quan trọng hơn là đấu nối rõ ràng, test, cô lập mạch và xử lý shield đúng cách. Tùy hệ thống, terminal disconnect/test có thể hữu ích hơn một Fuse Terminal.
Nếu transmitter hoặc thiết bị analog được cấp nguồn từ một nhánh 24VDC riêng, phần nguồn cấp có thể cần bảo vệ bằng fuse; điều đó không có nghĩa chính conductor tín hiệu analog cũng phải đi qua Fuse Terminal.
Khi Nào Chưa Đủ Dữ Liệu Để Chọn Terminal?
| Thông tin hiện có | Kết luận | Cần bổ sung |
|---|---|---|
| “Terminal cho PLC 24VDC” | Chưa đủ dữ liệu | DI/DO/AI/AO, nguồn hay tín hiệu, dòng tải |
| “DO 24VDC cấp van điện từ” | Cần kiểm tra thêm | Module PLC, dòng van, protection của output |
| “Nguồn 24VDC chia 8 sensor, cần fuse riêng từng nhánh” | Có thể tiếp tục đối chiếu Fuse Terminal | Dòng từng sensor, fuse type/rating, dây và PSU |
| “Tín hiệu dry contact về PLC DI” | Thường bắt đầu từ cầu đấu xuyên | Dải dây, terminal plan và yêu cầu test/disconnect |

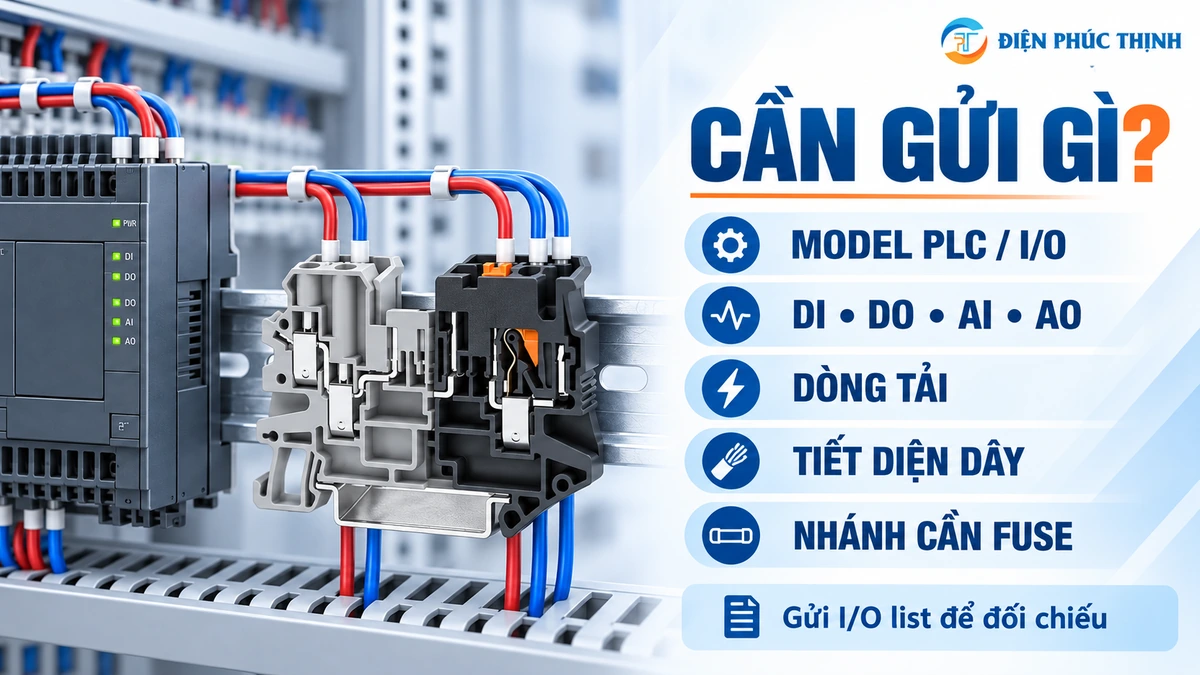

Cần Gửi Gì Để Đối Chiếu Terminal Block Cho PLC I/O?
| Thông tin kỹ thuật | Thông tin báo giá |
|---|---|
| Model PLC / I/O module | Số lượng terminal |
| I/O list: DI / DO / AI / AO | Phoenix Contact bắt buộc hay chấp nhận tương đương |
| Điện áp và dòng tải từng nhánh | Thời gian cần hàng |
| Tiết diện / loại dây | Yêu cầu chứng từ nếu có |
| Nhánh nào cần fuse riêng | — |
| Fuse type/rating nếu đã được thiết kế | — |
Nếu chưa xác định loại terminal, có thể gửi I/O list và sơ đồ 24VDC để phân nhóm điểm tín hiệu → nhánh nguồn → nhánh output → common trước khi lập BOM.
Tham khảo thêm Feed-Through Terminal Và PE Terminal Khác Nhau Thế Nào? và danh mục Cầu đấu dây / Terminal Block .
Câu Hỏi Thường Gặp
PLC Input 24VDC có cần Fuse Terminal không?
Không mặc định. Nếu đó chỉ là conductor tín hiệu từ sensor hoặc contact về PLC DI, cầu đấu xuyên thường đủ cho chức năng đấu nối. Nhánh cấp nguồn cho sensor có thể được bảo vệ riêng nếu thiết kế yêu cầu.
PLC Output 24VDC có cần fuse từng channel không?
Không có quy tắc chung. Một số output module có bảo vệ ngắn mạch điện tử, một số có cấu trúc bảo vệ theo nhóm hoặc yêu cầu external protection. Phải đọc manual của đúng module trước khi quyết định.
Fuse Terminal có thay được cầu đấu xuyên không?
Không nên thay 1:1. Fuse Terminal đưa cầu chì vào đường điện và có rating riêng. Chỉ dùng khi chức năng bảo vệ đó phù hợp với nhánh mạch.
Có nên fuse cả +24V và 0V của sensor không?
Không nên tự áp quy tắc này. Vị trí cầu chì phải theo sơ đồ nguồn và thiết kế bảo vệ của hệ thống. Trong nhiều cấu hình chỉ conductor cấp nguồn được bảo vệ theo nhánh, nhưng phải xác nhận với thiết kế thực tế.
Fuse Terminal 3046090 có kèm sẵn cầu chì không?
Không nên mặc định. Phoenix Contact ghi rõ fuse-link không được cung cấp sẵn theo tiêu chuẩn cho UT 4-HESILED 24 – 3046090.
Kết Luận
Với PLC I/O 24VDC, hãy chọn loại Terminal Block theo chức năng của từng đường dây chứ không theo điện áp 24VDC một cách chung chung. Dây tín hiệu thường bắt đầu từ cầu đấu xuyên; Fuse Terminal được dùng khi nhánh nguồn hoặc tải thực sự cần cầu chì riêng.
Thứ tự kiểm tra nên là: DI/DO/AI/AO → tín hiệu hay nguồn → dòng tải → protection của module → yêu cầu fuse → dây dẫn → đúng model terminal.
• Phoenix Contact – UT 2,5, mã 3044076 – cầu đấu xuyên.
• Phoenix Contact – UT 4, mã 3044102 – cầu đấu xuyên 4 mm², 32 A, 1000 V.
• Phoenix Contact – UT 4-HESILED 24 (5X20), mã 3046090 – Fuse Terminal 24 V, 6,3 A, cầu chì G 5 × 20.
• Siemens – dữ liệu module Digital Output 24VDC cho thấy phương thức bảo vệ output khác nhau theo đúng module.
• Khi thiết kế thực tế, manual của đúng PLC/I/O module và sơ đồ bảo vệ của dự án có ưu tiên cao hơn hướng dẫn tổng quát.
