Cầu Đấu Push-in Hay Cầu Đấu Bắt Vít (Screw Terminal): Chọn Loại Nào?
Cầu đấu Push-in và cầu đấu bắt vít (Screw Terminal) đều có thể dùng trong tủ điện công nghiệp, nhưng chúng tạo kết nối conductor theo hai cách khác nhau. Push-in phù hợp khi muốn giảm thao tác đấu dây với những conductor có thể cắm trực tiếp theo dữ liệu của terminal. Screw Terminal phù hợp khi dự án cần kiểu đấu vít quen thuộc, khả năng xử lý cấu hình conductor mà model Screw cụ thể hỗ trợ hoặc cần đồng bộ với hệ thống hiện hữu.
Không nên chọn theo suy luận “Push-in mới hơn nên tốt hơn” hoặc “Screw chắc hơn nên luôn an toàn hơn”. Cách chọn đúng phải dựa trên loại dây, ferrule, số conductor trên mỗi điểm, tiết diện, workflow đấu dây, yêu cầu bảo trì và Connection data của model thực tế.
Ưu tiên xem xét Screw: khi cần kiểu connection bắt vít quen thuộc, model cụ thể hỗ trợ cấu hình conductor cần dùng hoặc hệ thống hiện hữu đã chuẩn hóa Screw Terminal.
Chưa đủ dữ liệu: nếu mới chỉ biết tiết diện dây. Cần kiểm tra đúng mã terminal và loại conductor trước khi quyết định.
Nếu chưa rõ Terminal Block gồm những loại nào, xem trước bài Cầu đấu dây / Terminal Block là gì?
Cầu Đấu Push-in Là Gì?

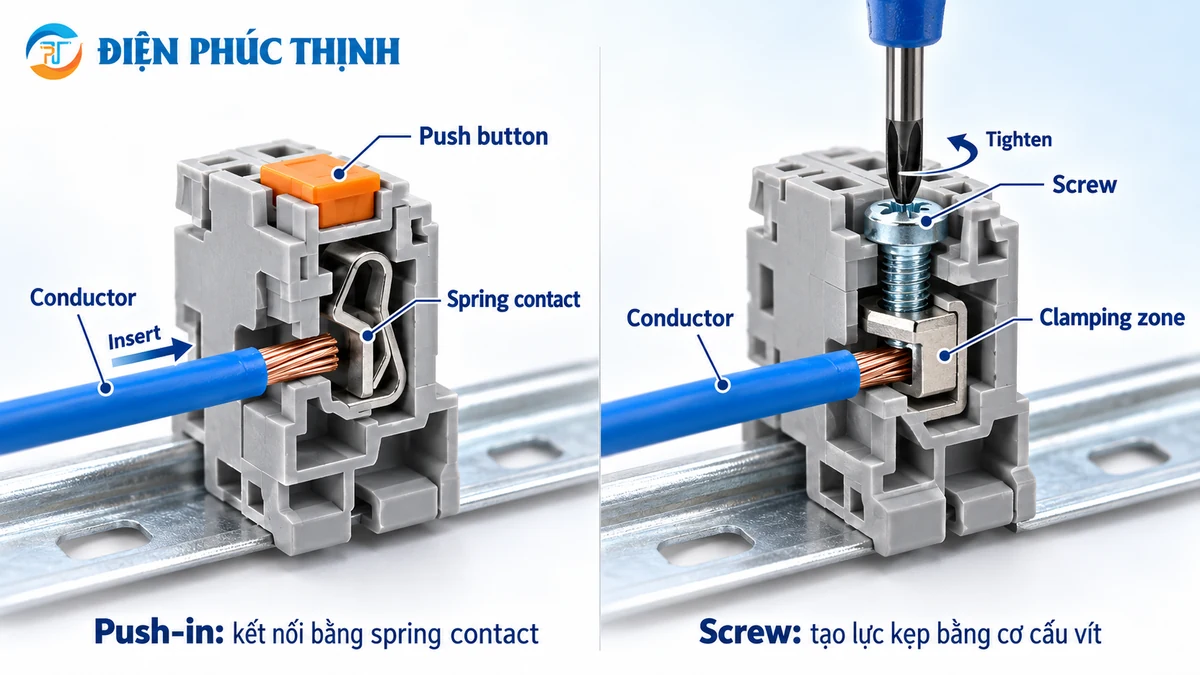

Push-in Terminal sử dụng cơ cấu tiếp xúc bằng lò xo. Với conductor nằm trong phạm vi được phép cắm trực tiếp, người lắp có thể đưa dây vào điểm đấu mà không cần siết vít.
Với dây nhỏ hoặc dây mềm, cách thao tác có thể khác tùy model và loại conductor. Vì vậy “Push-in = mọi loại dây đều chỉ cần cắm thẳng” là cách hiểu không chính xác.
Đối với ferrule cũng không nên áp một quy tắc duy nhất. Phải kiểm tra riêng dải ferrule có cổ, ferrule không cổ và phạm vi conductor có thể direct plug-in của đúng model.
Cầu Đấu Bắt Vít / Screw Terminal Là Gì?
Screw Terminal sử dụng cơ cấu vít để tạo lực kẹp conductor. Khi đấu dây, người lắp phải chuẩn bị conductor đúng chiều dài và siết vít theo torque mà nhà sản xuất công bố cho đúng model.
Không nên đồng nhất cầu đấu bắt vít với một công nghệ “cũ và phải siết lại định kỳ”. Với các dòng Screw Terminal hiện đại, đặc tính bảo trì phải đọc theo thiết kế và hướng dẫn của nhà sản xuất.
Push-in Và Screw Terminal Khác Nhau Ở Đâu?
| Tiêu chí | Push-in Terminal | Screw Terminal |
|---|---|---|
| Cơ cấu kết nối | Spring contact; conductor phù hợp có thể cắm trực tiếp. | Vít tạo lực lên cơ cấu kẹp conductor. |
| Thao tác khi đấu | Có thể giảm thao tác dụng cụ với conductor được phép direct plug-in. | Cần siết vít theo torque của model. |
| Dây mềm | Phụ thuộc model, ferrule và phạm vi direct plug-in. | Phải kiểm tra dải conductor và ferrule được model cho phép. |
| Torque conductor connection | Không có bước siết vít conductor như Screw Terminal. | Có torque quy định theo đúng model. |
| Nhiều conductor | Phải kiểm tra cấu hình cụ thể của model. | Một số model cho phép nhiều conductor tại cùng một terminal point. |
| Nên quyết định theo | Conductor, ferrule, số điểm wiring, layout, tiết diện, chức năng terminal và Connection data của đúng model. | |
Ví Dụ Thật: PT 2,5 Push-in Và UT 2,5 Screw

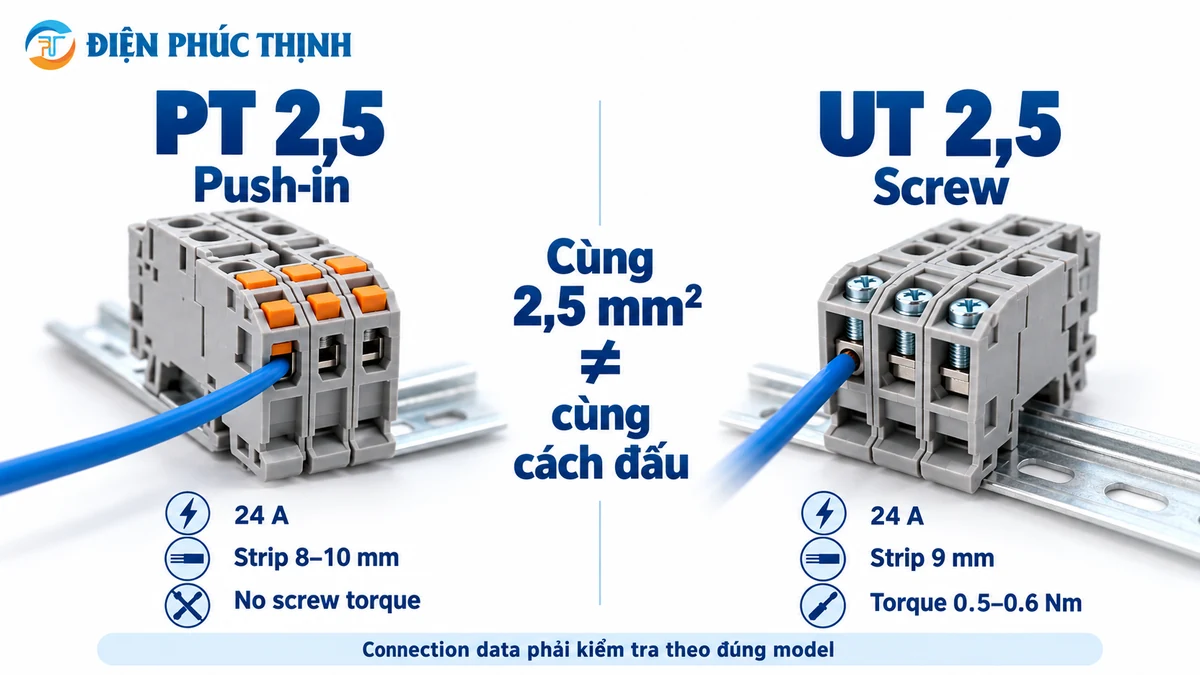

Để tránh so sánh Push-in và Screw quá chung chung, có thể đặt hai Feed-Through Terminal cùng tiết diện danh nghĩa 2,5 mm² của Phoenix Contact cạnh nhau: PT 2,5 – 3209510 và UT 2,5 – 3044076.
| Thông số | PT 2,5 – 3209510 | UT 2,5 – 3044076 |
|---|---|---|
| Connection | Push-in | Screw |
| Nominal cross section | 2,5 mm² | 2,5 mm² |
| Nominal current | 24 A tại 2,5 mm² | 24 A |
| Stripping length | 8–10 mm | 9 mm |
| Torque | Không có bước torque vít conductor. | 0,5–0,6 Nm |
| Dây cứng | 0,14–4 mm²; direct plug-in 0,34–4 mm². | 0,14–4 mm². |
| Ferrule có cổ nhựa | 0,14–2,5 mm²; direct plug-in 0,34–2,5 mm². | 0,14–2,5 mm². |
| Hai dây với TWIN ferrule | 0,5 mm² theo dữ liệu của model. | 0,5–1,5 mm². |
Ví dụ này cho thấy không thể suy ra toàn bộ khả năng đấu dây chỉ từ chữ “2,5 mm²” trên tên Terminal Block. PT 2,5 và UT 2,5 cùng nominal cross section và cùng nominal current 24 A, nhưng cách thao tác và một số cấu hình conductor khác nhau.
Nếu đang xử lý trường hợp hai dây chung một đầu, xem thêm Ferrule đơn và TWIN Ferrule: khi nào dùng hai dây một đầu?
Khi Nào Nên Chọn Cầu Đấu Push-in?
1. Có nhiều điểm đấu lặp lại
Nếu terminal strip có nhiều điểm giống nhau và conductor nằm trong phạm vi direct plug-in, Push-in có thể giảm số thao tác tại từng điểm đấu so với việc phải siết từng vít.
Điều này đáng xem xét trong tủ OEM, machine building hoặc terminal strip có mật độ wiring lớn. Tuy nhiên thời gian tổng thể vẫn còn phụ thuộc cách chuẩn bị dây, ferrule, marker và quy trình kiểm tra.
2. Muốn giảm thao tác kiểm soát torque tại conductor connection
Push-in không sử dụng screw torque tại chính điểm conductor connection, do đó loại bỏ một thao tác siết vít trong quy trình wiring.
3. Conductor phù hợp direct plug-in
Đây là điều kiện quan trọng. Dây cứng, dây mềm hoặc dây đã bấm ferrule có thể có phạm vi direct-pluggable khác nhau. Không nên nhìn conductor range tổng rồi mặc định toàn bộ dải đó đều cắm trực tiếp được.
Khi Nào Screw Terminal Hợp Lý Hơn?
1. Hệ thống hiện hữu đã chuẩn hóa cầu đấu bắt vít
Trong retrofit hoặc mở rộng tủ cũ, giữ cùng family Screw Terminal có thể giúp đồng nhất terminal plan, phụ kiện, marker, spare part và thao tác bảo trì.
2. Cần cấu hình multi-conductor mà model Screw hỗ trợ
Không phải mọi Screw Terminal đều nhận hai dây. Tuy nhiên nếu model cụ thể công bố rõ cấu hình này thì đó có thể là lý do giữ Screw trong shortlist.
Ví dụ UT 2,5 công bố TWIN ferrule trong dải 0,5–1,5 mm², trong khi PT 2,5 ở cấu hình tương ứng có dữ liệu khác.
3. Muốn giữ đồng bộ cả terminal strip
Đổi connection technology có thể kéo theo thay đổi model, bridge, marker, End Plate hoặc stock spare. Khi mở rộng hệ thống đang có, yếu tố đồng bộ phụ kiện cần được xem cùng với lợi ích wiring.
Push-in Có Bền Hơn Screw Terminal Không?
Không nên kết luận như vậy chỉ từ connection technology.
Push-in sử dụng spring contact để duy trì lực tiếp xúc. Trong khi đó, Screw Terminal hiện đại cũng có các giải pháp kỹ thuật để duy trì kết nối ổn định. Vì vậy không nên sử dụng lập luận đơn giản “Push-in không lỏng còn Screw phải siết lại định kỳ” để quyết định mua hàng.
Nếu dự án có yêu cầu rung, nhiệt độ, môi trường hoặc approval cụ thể, cần kiểm tra technical data và chứng nhận của đúng model.
Có Phải Push-in Luôn Đấu Nhanh Hơn?
Về thao tác tại điểm đấu, conductor có thể direct plug-in giúp loại bỏ bước siết vít. Đây là lợi thế rõ ràng của Push-in trong những cấu hình phù hợp.
Nhưng thời gian wiring tổng thể còn phụ thuộc:
- Dây có cần bấm ferrule trước hay không.
- Conductor có thuộc dải direct plug-in không.
- Số lượng điểm đấu.
- Khả năng tiếp cận terminal trong layout thực tế.
- Quy trình đánh số và kiểm tra sau khi đấu.
- Mức độ chuẩn hóa hoặc tự động hóa dây dẫn.
Do đó nên nói Push-in có thể giảm thao tác wiring trong cấu hình phù hợp, thay vì áp một tỷ lệ tiết kiệm thời gian cố định cho mọi dự án.

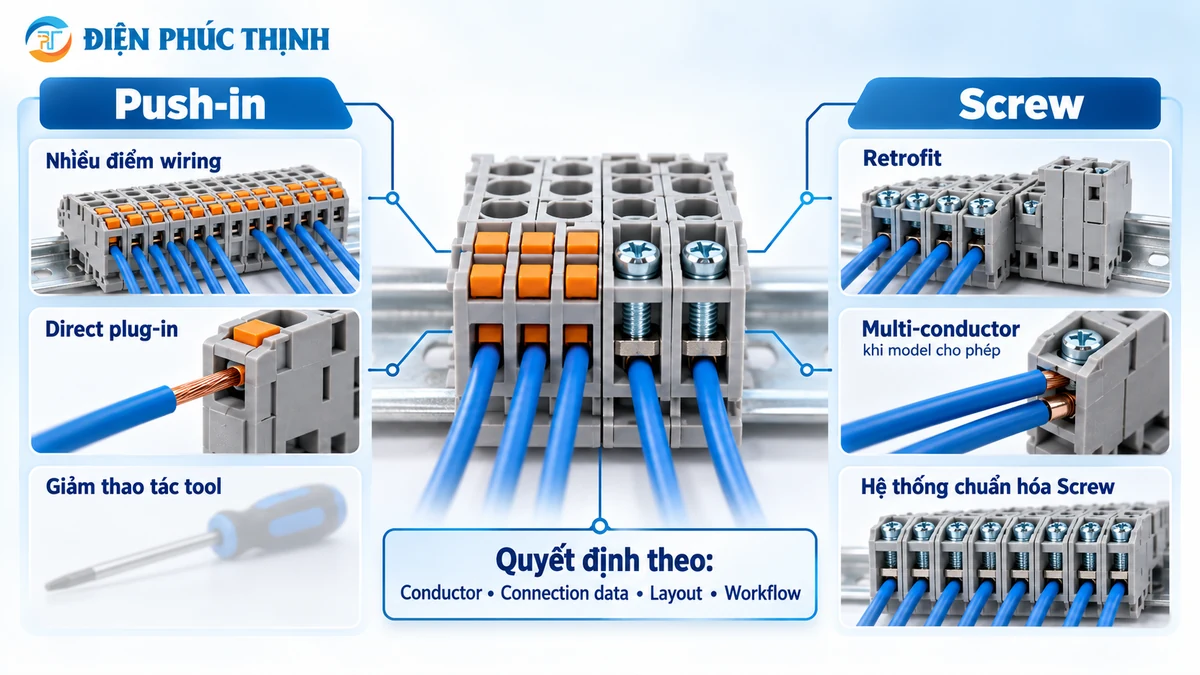

Checklist Chọn Push-in Hay Screw Terminal
| Câu hỏi | Nếu có | Hướng kiểm tra tiếp |
|---|---|---|
| Có nhiều điểm wiring lặp lại? | Push-in đáng ưu tiên xem xét. | Kiểm tra conductor có direct plug-in không. |
| Cần hai dây trên cùng terminal point? | Không chọn công nghệ theo cảm tính. | Đọc multi-conductor / TWIN ferrule data của đúng model. |
| Tủ cũ đã dùng cùng family Screw? | Screw có thể giúp giữ hệ thống đồng nhất. | Đối chiếu phụ kiện và terminal plan hiện hữu. |
| Muốn bỏ thao tác torque tại conductor connection? | Push-in có lợi thế. | Kiểm tra cách thao tác conductor thực tế. |
| Đã có hai model cụ thể? | Không cần dừng ở so sánh Push-in vs Screw chung. | So trực tiếp Connection data, rating, kích thước, mounting, phụ kiện và approval. |
Sau khi chọn công nghệ và model, xem thêm hướng dẫn lắp cầu đấu dây / Terminal Block trên DIN Rail để kiểm tra stripping length, torque, ferrule và phụ kiện.
Câu Hỏi Thường Gặp
Cầu đấu Push-in có cần ferrule không?
Không thể trả lời chung cho mọi conductor và model. Một số conductor có thể direct plug-in không ferrule; với dây mềm hoặc tiết diện nhỏ, cách thao tác có thể khác. Phải đọc Connection data của đúng terminal.
Screw Terminal có phải siết lại định kỳ không?
Không nên mặc định. Yêu cầu bảo trì phải dựa trên công nghệ của nhà sản xuất và hướng dẫn của đúng terminal được sử dụng.
Push-in có dùng dây mềm trực tiếp được không?
Phụ thuộc model, tiết diện và cách chuẩn bị conductor. Không phải toàn bộ dải flexible conductor mà terminal chấp nhận đều đồng nghĩa với direct-pluggable.
Nếu cùng 2,5 mm² thì Push-in và Screw có thay nhau trực tiếp không?
Chưa chắc. Ngoài tiết diện còn phải kiểm tra current/voltage rating, conductor configuration, kích thước, mounting, bridge, marker, approval và terminal plan.
Kết Luận
Cầu đấu Push-in và cầu đấu bắt vít Screw Terminal không có một lựa chọn tốt hơn tuyệt đối. Push-in đáng xem xét khi cần giảm thao tác wiring với conductor phù hợp. Screw Terminal vẫn hợp lý khi model đáp ứng cấu hình conductor cần thiết hoặc hệ thống hiện hữu đã chuẩn hóa dòng Screw.
Quyết định cuối cùng phải nằm ở đúng model + đúng conductor + đúng ứng dụng, không phải chỉ ở hai chữ Push-in hay Screw.
