End Plate, End Clamp, Marker Và Bridge: Bộ Phụ Kiện Terminal Block Cần Mua Gồm Gì?
Mua Terminal Block không có nghĩa chỉ cần đặt đúng số lượng cầu đấu. Một dãy terminal hoàn chỉnh thường còn phải kiểm tra nắp che cuối, chặn cuối, nhãn đánh dấu, cầu nối và thanh DIN. Tuy nhiên, không phải phụ kiện nào cũng mua theo tỷ lệ 1:1 với số terminal.
End Clamp chủ yếu dùng để cố định cơ khí dãy terminal trên thanh DIN; End Plate / End Cover che mặt hở theo thiết kế của đúng dòng terminal; Marker dùng để nhận diện điểm đấu; còn Bridge / Jumper tạo liên kết điện giữa nhiều terminal khi các điểm đó cần dùng chung một điện thế. Vì vậy, Bridge không phải phụ kiện bắt buộc cho mọi dãy Terminal Block.
Nắp che cuối: dùng khi dòng terminal có mặt hở cần được che theo thiết kế sản phẩm.
Nhãn đánh dấu: nên tính theo số điểm cần nhận diện và hệ marker tương thích.
Cầu nối: chỉ mua khi sơ đồ yêu cầu nhiều terminal dùng chung điện thế.
Thanh DIN: phải tính đủ chiều dài cho terminal, chặn cuối và khoảng bố trí thực tế.

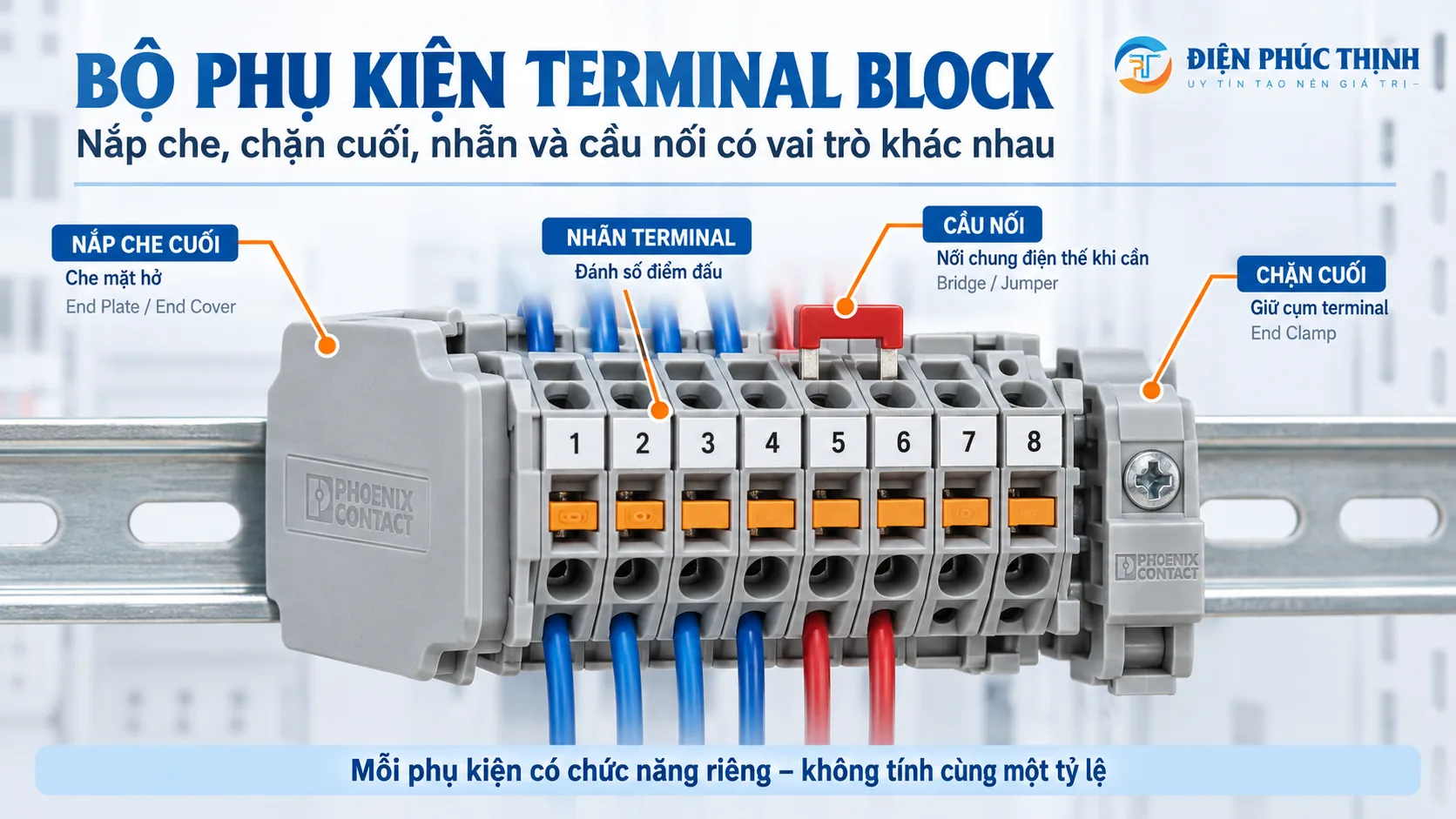

Bộ Phụ Kiện Terminal Block Cần Mua Gồm Những Gì?
Không có một “combo 4 món” áp dụng cho mọi Terminal Block. Danh sách phụ kiện phải được lập theo dòng terminal, cách bố trí trên thanh DIN và sơ đồ điện thực tế.
| Phụ kiện | Chức năng | Có luôn phải mua? | Điểm phải kiểm tra |
|---|---|---|---|
| End Plate / End Cover | Che mặt hở của terminal theo cấu tạo sản phẩm | Tùy dòng terminal và vị trí mặt hở | Đúng family, hình dạng và mã phụ kiện |
| End Clamp / End Bracket | Giữ dãy terminal không trượt trên thanh DIN | Thường cần cho một dãy terminal độc lập | Loại thanh DIN và cách cố định |
| Marker / Nhãn terminal | Đánh số hoặc ký hiệu điểm đấu | Nên có theo terminal plan / wiring drawing | Pitch, rãnh marker và hệ in nhãn tương thích |
| Bridge / Jumper | Nối chung điện giữa nhiều terminal | Không – chỉ dùng khi mạch cần phân phối chung điện thế | Pitch, số cực, family terminal và dòng cho phép |
| DIN Rail | Giá đỡ cho cụm terminal | Có nếu tủ chưa có rail phù hợp | Loại rail, chiều dài và không gian lắp |

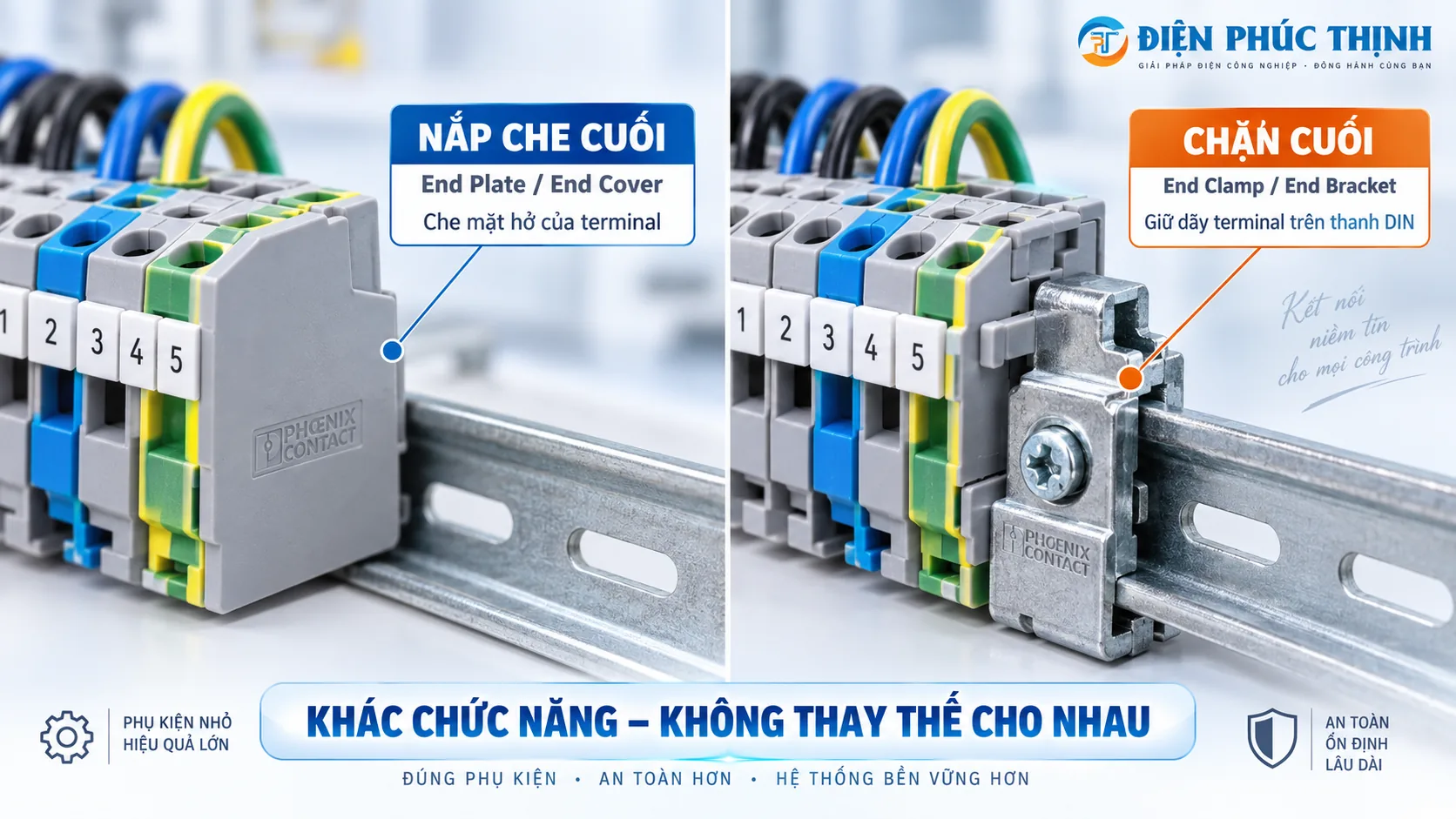

End Plate Và End Clamp Khác Nhau Thế Nào?
Đây là hai phụ kiện rất dễ bị đặt nhầm vì đều nằm gần cuối dãy terminal, nhưng chức năng hoàn toàn khác nhau.
End Plate / End Cover – nắp che cuối chủ yếu đóng phần mặt hở của terminal theo cấu tạo của đúng dòng sản phẩm. Nó không có nhiệm vụ giữ cả dãy terminal trên thanh DIN.
End Clamp / End Bracket – chặn cuối là phụ kiện cơ khí, được lắp trên thanh DIN để ngăn cụm terminal dịch chuyển dọc theo rail. Với một đoạn terminal strip độc lập, thông thường sẽ có chặn ở hai đầu cụm, nhưng số lượng cuối cùng phải theo layout thực tế.
Marker Dùng Để Làm Gì Và Có Chọn Theo Size Terminal Không?
Marker dùng để đánh số hoặc ký hiệu terminal theo sơ đồ, giúp commissioning và bảo trì xác định đúng điểm đấu. Marker không tham gia vào chức năng điện của terminal, nhưng là thành phần rất dễ bị bỏ quên khi lập BOM.
Không nên chọn marker chỉ bằng cách nhìn kích thước gần giống nhau. Cần kiểm tra pitch, rãnh gắn marker và hệ đánh dấu của đúng dòng terminal.
Ví dụ Phoenix Contact UCT-TM 5 – 0828734 là marker có pitch 5,2 mm, gồm 72 nhãn riêng trên một sheet theo dữ liệu của hãng. PHUKIENCAP hiện có trang sản phẩm UCT-TM 5 cho nhóm terminal rộng 5,2 mm.
Xem Phoenix Contact UCT-TM 5 – 0828734 .
Bridge / Jumper Dùng Khi Nào?
Bridge / Jumper được dùng khi nhiều terminal cần nối chung một điện thế. Ví dụ một nguồn 24 VDC cần được phân phối tới nhiều nhánh, bridge có thể tạo liên kết điện giữa các terminal tương thích thay vì phải đi dây nhảy riêng từng điểm.
Bridge không phải phụ kiện cơ khí và cũng không phải phụ kiện cần mua cho mọi terminal strip. Nếu các terminal là các mạch độc lập, việc bridge chúng lại có thể tạo kết nối điện sai.
Ví dụ Phoenix Contact FBS 2-5 – 3030161 là bridge cắm 2 vị trí với pitch 5,2 mm. Phoenix Contact lưu ý khả năng mang dòng của bridge có thể thay đổi khi sử dụng với các terminal khác nhau, vì vậy phải kiểm tra bảng phụ kiện của đúng mã terminal trước khi chốt.

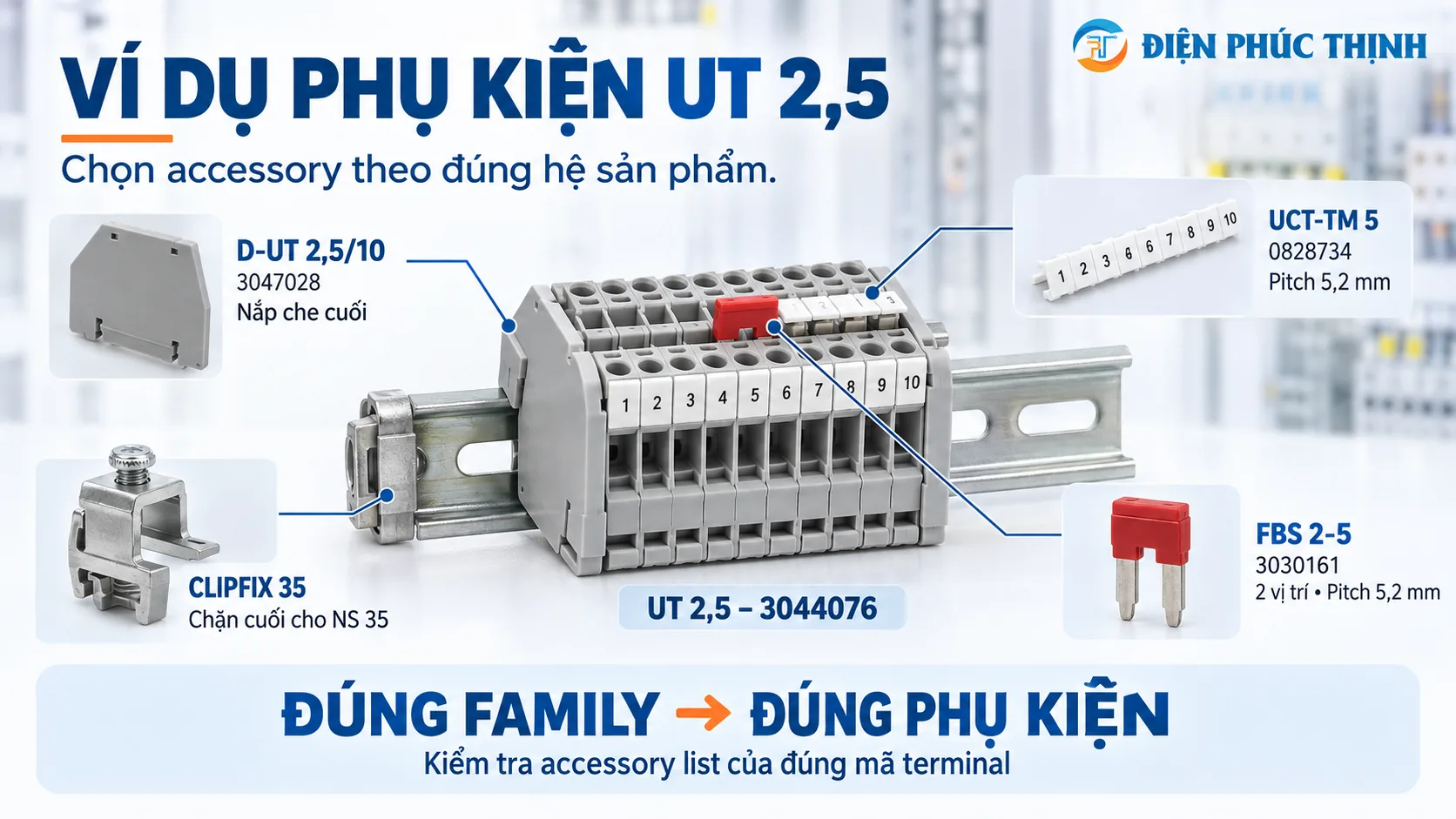

Ví Dụ Bộ Phụ Kiện Cho Phoenix Contact UT 2,5
Phoenix Contact UT 2,5 – 3044076 là ví dụ hữu ích vì hãng công bố rõ hệ phụ kiện tương thích. Với model này, các phụ kiện tiêu biểu gồm:
| Hạng mục | Ví dụ Phoenix Contact | Chức năng | Cách tính khi mua |
|---|---|---|---|
| Terminal | UT 2,5 – 3044076 | Điểm đấu dây | Theo terminal plan / số điểm đấu |
| Nắp che cuối | D-UT 2,5/10 – 3047028 | Che mặt hở phù hợp | Theo số mặt hở/cụm cần che, không theo 1:1 với terminal |
| Chặn cuối | CLIPFIX 35 / CLIPFIX 35-5 | Giữ cụm terminal trên NS 35 | Thường theo số đầu của từng terminal strip độc lập |
| Nhãn terminal | UCT-TM 5 – 0828734 | Đánh số điểm đấu | Theo số terminal cần nhận diện + lượng dự phòng |
| Bridge | FBS...5 theo số vị trí cần nối | Nối chung các terminal cần cùng điện thế | Theo sơ đồ phân phối điện, không theo tổng số terminal |
Trên PHUKIENCAP có thể tham khảo D-UT 2,5/10 – 3047028 và UCT-TM 5 – 0828734 .
Tính Số Lượng Phụ Kiện Terminal Block Như Thế Nào?
Sai lầm phổ biến là lấy số lượng Terminal Block rồi nhân cùng một tỷ lệ cho mọi phụ kiện. Mỗi nhóm phải được tính theo một logic khác.
| Phụ kiện | Cơ sở tính số lượng | Không nên tính theo |
|---|---|---|
| End Clamp | Số terminal strip / đoạn rail độc lập | Số terminal |
| End Plate / Cover | Số mặt hở cần che của đúng terminal family | Mặc định 1 cái/terminal |
| Marker | Terminal plan + số vị trí cần nhận diện + dự phòng | Chỉ đếm số loại terminal |
| Bridge | Số nhóm terminal cần chung điện thế + số vị trí mỗi nhóm | Tổng số terminal trong tủ |
| DIN Rail | Tổng chiều rộng terminal + phụ kiện + khoảng bố trí | Chỉ lấy số terminal × nominal width mà không chừa phụ kiện |
Ví Dụ Lập BOM Cho Một Dãy 20 Terminal
Giả sử một terminal strip có 20 cầu đấu UT 2,5, đặt liên tục trên một thanh DIN, trong đó thiết kế có 4 nhóm nguồn, mỗi nhóm 5 terminal dùng chung điện thế.
| Hạng mục | Cách tính ban đầu |
|---|---|
| UT 2,5 | 20 terminal theo terminal plan |
| End Clamp | Thông thường 2 cái cho một dãy độc lập – một ở mỗi đầu |
| End Cover | Xác định theo mặt hở cần che của cấu hình UT 2,5, không lấy 20 cái |
| Marker | Tối thiểu 20 vị trí nhận diện + phần dự phòng theo tiêu chuẩn dự án |
| Bridge | 4 nhóm bridge 5 vị trí nếu sơ đồ thực sự yêu cầu bốn nhóm 5 terminal liền kề dùng chung điện thế |
Những Lỗi Dễ Gặp Khi Mua Phụ Kiện Terminal Block
| Cách đặt hàng | Rủi ro | Nên làm |
|---|---|---|
| “20 terminal thì mua 20 end plate” | Thừa phụ kiện | Tính theo mặt hở và cấu tạo series |
| Mua End Clamp theo size terminal | Có thể sai loại rail hoặc kiểu kẹp | Kiểm tra DIN Rail và danh sách accessory tương thích |
| Bridge vừa pitch là dùng được | Sai bridge shaft hoặc sai rating | Kiểm tra đúng family + accessory list + dòng mạch |
| Không mua marker | Khó commissioning và bảo trì | Lập marker list từ terminal plan |
| Trộn phụ kiện khác series/hãng vì “nhìn vừa” | Không bảo đảm lắp hoặc chức năng đúng | Đối chiếu mã accessory của đúng terminal |
Khi Yêu Cầu Báo Giá Nên Gửi Những Thông Tin Nào?
| Thông tin kỹ thuật | Thông tin báo giá |
|---|---|
| Hãng + series + mã Terminal Block | Số lượng terminal |
| Terminal plan / sơ đồ đấu nối nếu có | Số tủ / số terminal strip |
| Các nhóm cần bridge chung điện thế | Brand bắt buộc hay chấp nhận tương đương |
| Loại thanh DIN | Thời gian cần hàng |
| Danh sách tag/marker nếu đã có | Yêu cầu chứng từ nếu có |
Nếu chưa có mã phụ kiện, có thể gửi mã Terminal Block và terminal plan để đối chiếu trước. Xem thêm Cầu đấu dây / Terminal Block và Cách Chọn Cầu Đấu Phoenix Contact Theo Dòng Tải .
Câu Hỏi Thường Gặp
End Plate và End Clamp có phải cùng một phụ kiện không?
Không. End Plate/End Cover che mặt hở của terminal, còn End Clamp/End Bracket giữ dãy terminal cố định trên thanh DIN.
Một dãy Terminal Block có cần hai End Clamp không?
Với một dãy độc lập trên thanh DIN, thông thường có chặn ở hai đầu. Tuy nhiên số lượng chính xác phải theo layout và cách cố định thực tế của cụm terminal.
Mỗi Terminal Block có cần một End Plate không?
Không. Nắp che được tính theo mặt hở và cấu tạo của đúng dòng terminal, không phải mặc định một nắp cho mỗi terminal.
Bridge có bắt buộc phải mua cùng Terminal Block không?
Không. Bridge chỉ cần khi sơ đồ yêu cầu nhiều terminal được nối chung điện thế. Các điểm đấu độc lập không được bridge chỉ vì chúng nằm cạnh nhau.
Bridge có chịu được dòng bằng Terminal Block không?
Không nên mặc định như vậy. Khả năng mang dòng của bridge phải kiểm tra theo đúng bridge và đúng terminal mà nó được sử dụng cùng.
Marker cùng chiều rộng terminal thì dùng chung được không?
Chưa chắc. Ngoài pitch còn phải kiểm tra rãnh gắn marker và hệ đánh dấu tương thích với đúng series.
Kết Luận
Một bộ Terminal Block hoàn chỉnh không chỉ gồm các cầu đấu. Khi lập BOM cần kiểm tra thêm nắp che cuối, chặn cuối, marker, bridge nếu mạch cần phân phối chung điện thế và thanh DIN phù hợp.
Quy tắc quan trọng nhất là: không tính mọi phụ kiện theo số lượng terminal và không chọn phụ kiện chỉ vì nhìn vừa kích thước. Hãy đi theo thứ tự: terminal family → layout → mặt hở → rail → marker → nhóm cần bridge → đúng mã phụ kiện.
• Phoenix Contact – UT 2,5, mã 3044076 – danh sách phụ kiện tương thích.
• Phoenix Contact – D-UT 2,5/10, mã 3047028 – nắp che cuối.
• Phoenix Contact – UCT-TM 5, mã 0828734 – marker terminal pitch 5,2 mm.
• Phoenix Contact – FBS 2-5, mã 3030161 – bridge cắm 2 vị trí, pitch 5,2 mm.
• Khi lập BOM thực tế, ưu tiên danh sách accessory hiện hành của đúng mã terminal.
