Cầu Đấu Xuyên / Feed-Through Terminal Và Cầu Đấu Tiếp Địa PE Khác Nhau Thế Nào?
Cầu đấu xuyên (Feed-Through Terminal) và cầu đấu tiếp địa PE (PE Terminal) khác nhau chủ yếu ở chức năng điện. Cầu đấu xuyên tạo điểm nối trung gian cho conductor của cùng một mạch. Cầu đấu PE được thiết kế cho dây bảo vệ PE và tham gia vào hệ thống tiếp địa theo cấu tạo của terminal.
Hai loại có thể cùng thuộc một dòng sản phẩm, cùng tiết diện danh nghĩa và gần giống nhau về kích thước nhưng không được coi là tương đương chỉ vì cùng size. Phoenix Contact UT 2,5 và UT 2,5-PE là ví dụ rõ: cùng dòng UT, cùng tiết diện danh nghĩa 2,5 mm² và cùng chiều rộng 5,2 mm nhưng khác chức năng điện.
Cầu đấu tiếp địa / PE Terminal: dùng cho dây bảo vệ PE và liên kết với hệ thống tiếp địa theo thiết kế của terminal.
Cùng 2,5 mm²: không có nghĩa cùng chức năng.
Màu xanh-vàng: là dấu hiệu nhận diện quan trọng nhưng vẫn phải xác nhận model và product type.
Cầu Đấu Xuyên / Feed-Through Terminal Là Gì?
Feed-Through Terminal là cầu đấu xuyên dùng để nối conductor từ một phía của terminal sang phía còn lại. Trong tủ điện, nó thường đóng vai trò điểm đấu trung gian giữa dây từ thiết bị hiện trường và dây đi tiếp tới PLC, relay, contactor hoặc thiết bị khác.
Phần dẫn điện bên trong terminal tạo đường nối liên tục giữa các điểm đấu. Phần vỏ cách điện tách đường dẫn đó khỏi các terminal bên cạnh và khỏi kết cấu lắp đặt.
Vì vậy, bản chất của Feed-Through Terminal là tạo một connection trung gian của mạch. Việc nó được dùng cho nguồn hay tín hiệu phụ thuộc rating và thiết kế của đúng model, không phải do tên “Feed-Through” tự quyết định.
Ví dụ Phoenix Contact UT 2,5
UT 2,5 – mã 3044076 được Phoenix Contact phân loại là Feed-Through Terminal. Model sử dụng Screw connection, có 2 connection point, nominal cross section 2,5 mm² và conductor range 0,14–4 mm².
Phoenix Contact công bố UT 2,5 có nominal current 24 A, nominal voltage 1000 V và connection theo IEC 60947-7-1. Những giá trị này áp dụng cho đúng model UT 2,5, không phải thông số mặc định của mọi cầu đấu xuyên.
Cầu Đấu Tiếp Địa / PE Terminal Là Gì?
PE Terminal, hay Protective Conductor Terminal, là cầu đấu dành cho dây bảo vệ PE. Điểm khác biệt bản chất không nằm ở việc terminal có màu xanh-vàng, mà ở chức năng protective conductor và cấu tạo điện của đúng sản phẩm.
Ví dụ Phoenix Contact UT 2,5-PE
UT 2,5-PE – mã 3044092 được Phoenix Contact xác định là Protective Conductor Terminal. Model có Screw connection, 2 connection point, nominal cross section 2,5 mm², conductor range 0,14–4 mm² và housing xanh-vàng.
Điểm quan trọng hơn màu sắc là grounding foot. Với UT 2,5-PE, grounding foot tạo liên kết điện với top-hat rail theo cấu tạo do Phoenix Contact thiết kế. Hãng cũng lưu ý khả năng mang dòng của DIN Rail phải được tính đến trong ứng dụng PE. Model này thuộc nhóm connection theo IEC 60947-7-2.

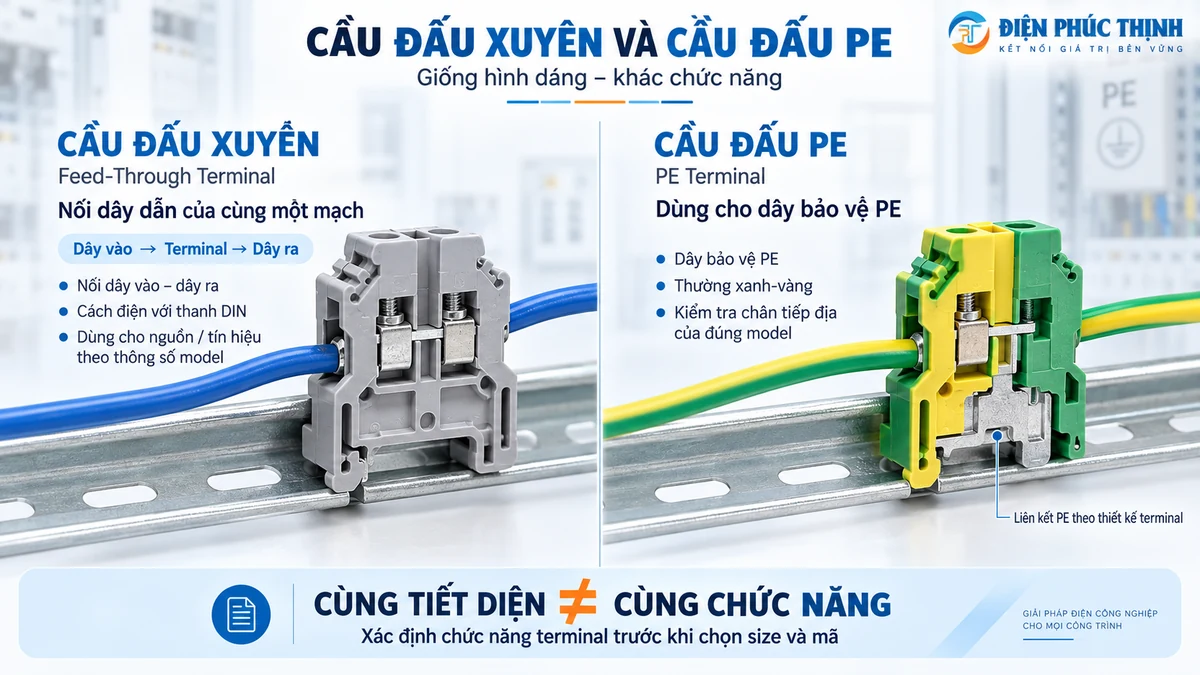

Cầu Đấu Xuyên Và Cầu Đấu PE Khác Nhau Ở Đâu?
| Tiêu chí | Cầu đấu xuyên / Feed-Through | Cầu đấu tiếp địa / PE Terminal |
|---|---|---|
| Chức năng | Tạo connection giữa conductor của cùng một mạch. | Kết nối protective conductor PE với hệ thống tiếp địa theo cấu tạo của terminal. |
| Quan hệ với DIN Rail | Với Feed-Through thông thường, rail chủ yếu là mounting element. | Có thể là một phần của đường PE khi model có grounding structure phù hợp. |
| Màu sắc | Tùy model; UT 2,5 tiêu chuẩn là màu xám. | PE thường nhận diện xanh-vàng; UT 2,5-PE là xanh-vàng. |
| Điều cần xác nhận | Product type, conductor range, rating, connection technology. | Product type, conductor range, grounding structure, rail và tiêu chuẩn. |
| Tiêu chuẩn trong ví dụ UT | IEC 60947-7-1 | IEC 60947-7-2 |

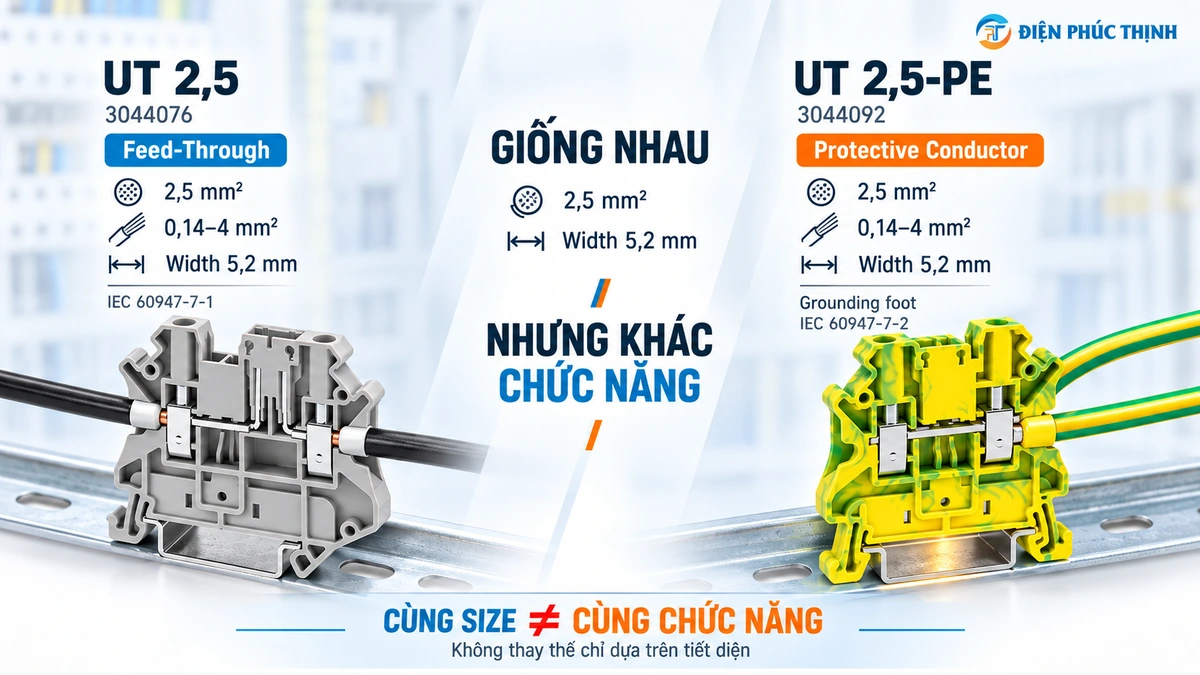

UT 2,5 Và UT 2,5-PE Khác Nhau Thế Nào?
Đây là ví dụ quan trọng nhất của bài vì nó cho thấy cùng family + cùng nominal cross section + kích thước gần giống vẫn chưa đủ để kết luận hai terminal tương đương.
| Thông số | UT 2,5 – 3044076 | UT 2,5-PE – 3044092 |
|---|---|---|
| Product type | Feed-Through Terminal | Protective Conductor Terminal |
| Nominal cross section | 2,5 mm² | 2,5 mm² |
| Conductor range | 0,14–4 mm² | 0,14–4 mm² |
| Width | 5,2 mm | 5,2 mm |
| Housing | Xám | Xanh-vàng |
| Grounding foot | Không phải chức năng PE của model. | Có. |
| Connection standard | IEC 60947-7-1 | IEC 60947-7-2 |
Những điểm giống nhau như 2,5 mm², dải conductor 0,14–4 mm² hay chiều rộng 5,2 mm chỉ mô tả một phần sản phẩm. Product type và cấu tạo grounding mới là dữ liệu làm thay đổi chức năng của hai model.
Vì Sao Không Thể Dùng Feed-Through Thay PE Terminal?
Một Feed-Through Terminal thông thường được thiết kế để tạo đường nối giữa các conductor của mạch. Việc terminal nhận cùng tiết diện dây với PE Terminal không tự tạo cho nó chức năng protective conductor.
Trong ví dụ Phoenix Contact, UT 2,5-PE có grounding foot và được phân loại riêng theo chức năng PE. Vì vậy khác biệt giữa hai model không đơn giản là màu vỏ.
Vì Sao Không Dùng PE Terminal Như Feed-Through Thông Thường?
Nếu một PE Terminal được thiết kế để tạo liên kết điện với DIN Rail hoặc hệ protective conductor, đưa một potential khác vào terminal đó có thể làm thay đổi đường điện của hệ thống theo cách không mong muốn.
Do đó, khái niệm đúng không phải là “PE Terminal có dẫn điện hay không”, mà là terminal đó được thiết kế để dẫn điện theo chức năng nào.

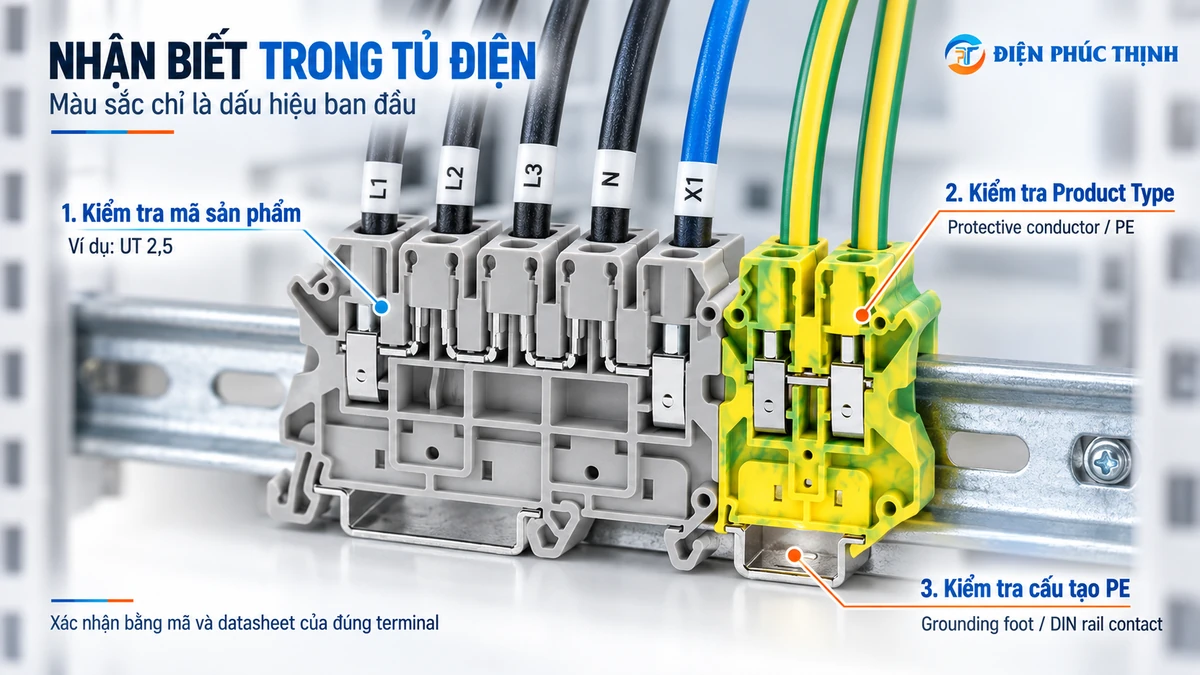

Làm Sao Nhận Biết Cầu Đấu Xuyên Và Cầu Đấu PE Trong Tủ Điện?
Màu sắc là cách nhận biết nhanh nhưng chưa đủ để xác định chức năng terminal. Cách chắc chắn hơn là đi theo ba bước:
Ví dụ UT 2,5 và UT 2,5-PE không phải cùng một mã chỉ khác màu.
2. Kiểm tra Product Type.
Datasheet phải xác định model là Feed-Through Terminal hay Protective Conductor Terminal.
3. Kiểm tra cấu tạo grounding.
Nếu là PE Terminal, kiểm tra cách terminal liên kết với rail hoặc hệ protective conductor theo đúng thiết kế của sản phẩm.
Cùng Tiết Diện 2,5 mm² Cho Phép Kết Luận Gì?
Con số 2,5 mm² cho biết nominal cross section của terminal trong ví dụ. Nó giúp mô tả nhóm tiết diện nhưng không cho biết terminal là Feed-Through, PE, Fuse, Disconnect hay một chức năng khác.
Do đó, từ thông tin “Terminal Block 2,5 mm²” có thể suy ra nhóm kích thước cần kiểm tra, nhưng chưa đủ để xác định chức năng điện hoặc khả năng thay thế model.
Những Điều Bài Này Chưa Cho Phép Suy Ra
Từ ví dụ UT 2,5 và UT 2,5-PE, không nên suy rộng rằng:
- Mọi PE Terminal đều liên kết với DIN Rail bằng cùng một cấu tạo.
- Mọi Feed-Through Terminal màu xám đều có cùng rating.
- Mọi terminal xanh-vàng đều mặc nhiên phù hợp cho mọi hệ PE.
- Hai terminal cùng nominal cross section có thể thay thế cho nhau.
- Thông số điện của UT 2,5 có thể áp trực tiếp sang UT 2,5-PE hoặc ngược lại.
Đây chính là lý do cần đọc đúng Product Type và datasheet của đúng model thay vì suy từ màu sắc, series hoặc size.
Câu Hỏi Thường Gặp
Feed-Through Terminal có phải cầu đấu dây thông thường không?
Feed-Through Terminal là một trong những loại cầu đấu dây phổ biến. Nó tạo điểm nối trung gian để conductor của cùng một mạch đi từ một phía của terminal sang phía còn lại.
PE Terminal có phải chỉ là terminal màu xanh-vàng?
Không. Màu xanh-vàng giúp nhận diện nhưng chức năng PE phải được xác nhận bằng Product Type và cấu tạo của đúng model.
UT 2,5 và UT 2,5-PE có cùng size không?
Theo dữ liệu Phoenix Contact, cả hai cùng nominal cross section 2,5 mm², conductor range 0,14–4 mm² và chiều rộng 5,2 mm. Nhưng hai model không cùng chức năng điện.
Thanh DIN có luôn mang dòng PE không?
Không thể áp một câu trả lời chung cho mọi terminal và mọi hệ thống. Với UT 2,5-PE, grounding foot được thiết kế để tạo liên kết với top-hat rail và Phoenix Contact lưu ý khả năng mang dòng của rail. Phải kiểm tra cấu tạo của đúng model trước khi suy rộng.
Kết Luận
Cầu đấu xuyên / Feed-Through Terminal và cầu đấu tiếp địa PE không khác nhau chỉ ở màu sắc. Chúng khác nhau trước hết ở chức năng điện và cấu tạo của terminal.
Ví dụ UT 2,5 và UT 2,5-PE cho thấy hai terminal có thể cùng series, cùng 2,5 mm², cùng conductor range và cùng chiều rộng nhưng vẫn không tương đương. Do đó cách hiểu đúng là:
Nếu cần đi từ phần giải thích này sang bước chọn sản phẩm, có thể xem Cầu đấu dây / Terminal Block là gì? hoặc danh mục Cầu đấu dây / Terminal Block.
• Phoenix Contact – UT 2,5, mã 3044076 – Feed-Through Terminal.
• Phoenix Contact – UT 2,5-PE, mã 3044092 – Protective Conductor Terminal.
• IEC 60947-7-1 và IEC 60947-7-2 được dẫn theo dữ liệu công bố của hai model Phoenix Contact trong ví dụ.
• Khi áp dụng cho sản phẩm khác, phải kiểm tra datasheet hiện hành của đúng mã thay vì suy rộng từ UT 2,5 / UT 2,5-PE.
