Màu Cổ Nhựa Ferrule Có Luôn Thể Hiện Đúng Tiết Diện Dây?

Không nên xác định tiết diện dây chỉ bằng màu cổ nhựa của ferrule. Màu collar thực sự được dùng để hỗ trợ nhận biết cross-section, nhưng màu chỉ có ý nghĩa khi biết ferrule đang theo hệ mã màu nào, hãng nào và đúng series nào.

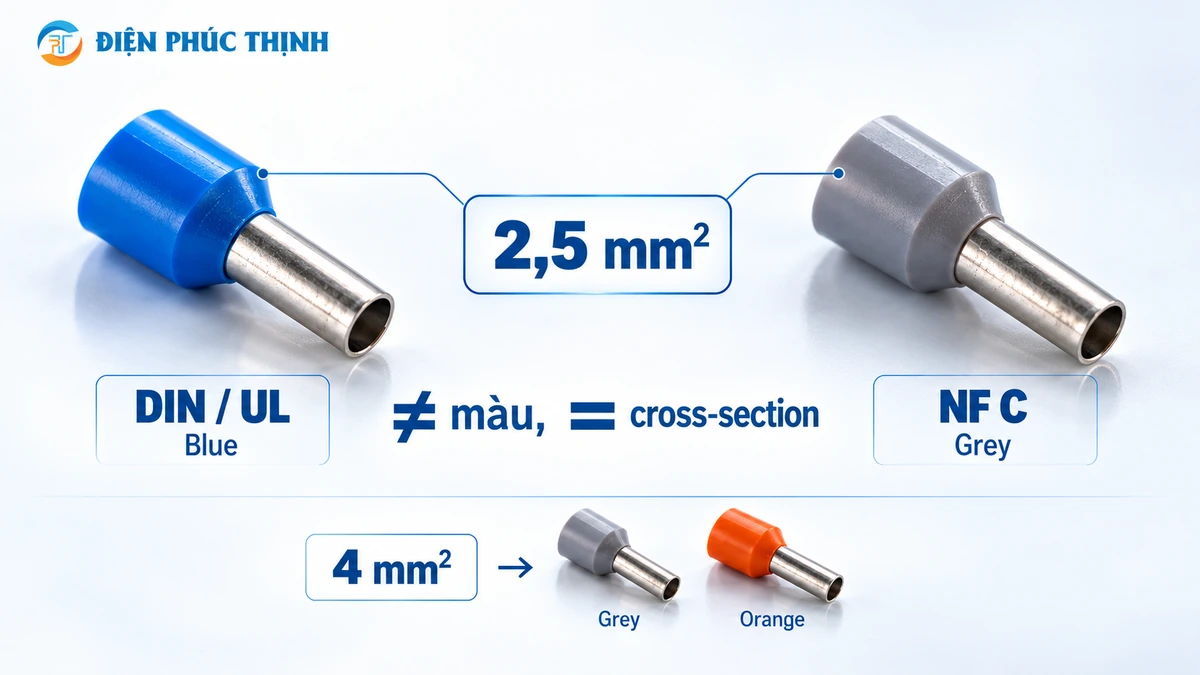

Ví dụ theo bảng ferrule của Phoenix Contact, ferrule 2,5 mm² có màu xanh dương trong hệ DIN 46228-4 / UL 486F nhưng có thể là màu xám theo NF C 63-023. Ferrule 4 mm² có thể là xám theo DIN nhưng cam theo NF C. Vì vậy quy tắc kiểu “xanh = 2,5 mm²” chỉ đúng trong phạm vi hệ màu đang sử dụng, không phải quy tắc chung cho mọi ferrule.

Nếu mục tiêu là chọn ferrule theo tiết diện và chiều dài, xem riêng Bảng chọn đầu cos theo tiết diện dây và Ferrule dài 8, 10, 12 hay 18 mm. Bài này chỉ giải quyết ý nghĩa của màu cổ nhựa.

Màu Cổ Nhựa Ferrule Dùng Để Làm Gì?

Ferrule có cổ nhựa gồm phần ống kim loại nhận conductor và phần collar bằng nhựa ở phía sau. Một vai trò của collar là giúp đưa conductor vào ferrule thuận tiện hơn và hạn chế các sợi dây tách ra trong quá trình chuẩn bị đầu dây.

Nhà sản xuất cũng sử dụng màu của collar như một mã nhận diện nhanh. Trong một color code xác định, người thợ có thể nhìn màu để thu hẹp cross-section dự kiến trước khi kiểm tra mã.

Điểm quan trọng là: màu không tự chứa thông tin tiết diện nếu chưa biết quy ước đứng phía sau nó.

Màu cổ nhựa là công cụ nhận diện theo color code; không phải một quy tắc màu–tiết diện duy nhất cho mọi ferrule.

Vì Sao Cùng Một Tiết Diện Ferrule Có Thể Có Hai Màu?

Nguyên nhân chính là trên thị trường tồn tại nhiều color code. Phoenix Contact công bố song song ferrule theo DIN 46228-4 / UL 486F, NF C 63-023 và một số special color code.

Vì vậy cross-section vẫn giống nhau nhưng màu collar có thể thay đổi tùy hệ màu.

Bảng trên cho thấy vấn đề không phải màu nào “đúng” và màu nào “sai”. Mỗi màu chỉ đúng khi đặt trong đúng color code.

Ví Dụ Thật Trên PHUKIENCAP: KST E1508 Và E2508

Các trang sản phẩm KST đang có trên PHUKIENCAP cho thấy rất rõ vì sao không nên coi màu là dữ liệu duy nhất.

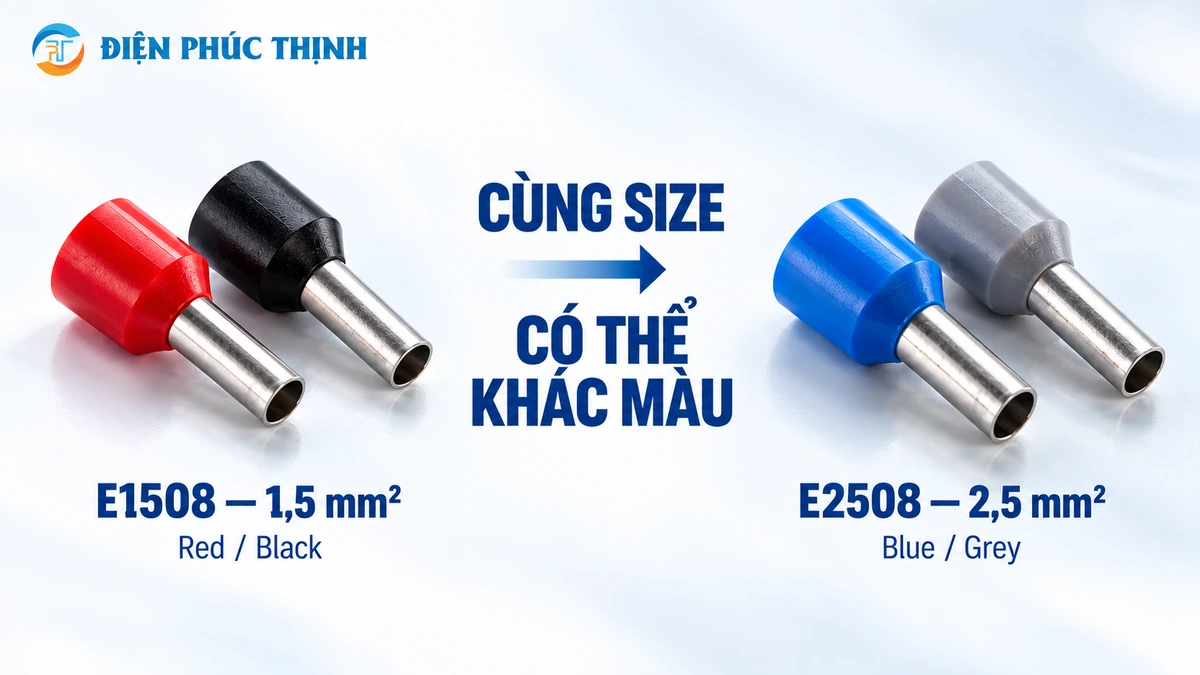

KST E1508 trên PHUKIENCAP được công bố cho conductor 1,5 mm² nhưng trang sản phẩm có cả lựa chọn đỏ và đen. KST E2508 được công bố cho 2,5 mm² nhưng có lựa chọn xanh dương và xám. Đây là bằng chứng trực tiếp rằng màu collar không phải khóa duy nhất xác định tiết diện ngay cả khi đang xem cùng một thương hiệu.

Ví dụ KST cho thấy cùng một cross-section có thể có nhiều lựa chọn màu collar; exact model và catalogue mới là dữ liệu xác nhận.

Màu Ferrule Cho Phép Kết Luận Điều Gì?

Màu Có Cho Biết Chiều Dài Ferrule Không?

Không nên suy như vậy. Cross-section và chiều dài phần ống là hai thuộc tính khác nhau.

Ví dụ PHUKIENCAP có KST E1508, E1512 và E1518 cùng dành cho conductor 1,5 mm² nhưng phần ống kim loại lần lượt dài 8, 12 và 18 mm. Màu collar không thay thế việc đọc phần chiều dài trong mã và catalogue.

Chi tiết này được giải thích riêng tại Ferrule 8, 10, 12 hay 18 mm: chọn theo Terminal như thế nào?

Màu Có Cho Biết Ferrule Đơn Hay TWIN Không?

Cũng không. Ferrule đơn và TWIN ferrule được phân biệt trước hết bởi số conductor mà sản phẩm được thiết kế để nhận và cấu tạo phần cổ/ống, không phải chỉ bởi màu.

Ví dụ TWIN ferrule 2 × 1,5 mm² có nghĩa sản phẩm được thiết kế cho hai dây, mỗi dây 1,5 mm². Không thể lấy một ferrule đơn có collar cùng màu rồi suy ra nó nhận được hai dây.

Xem thêm Ferrule đơn và TWIN ferrule khác nhau thế nào?

Cách Xác Định Đúng Tiết Diện Ferrule Khi Không Thể Tin Chỉ Vào Màu

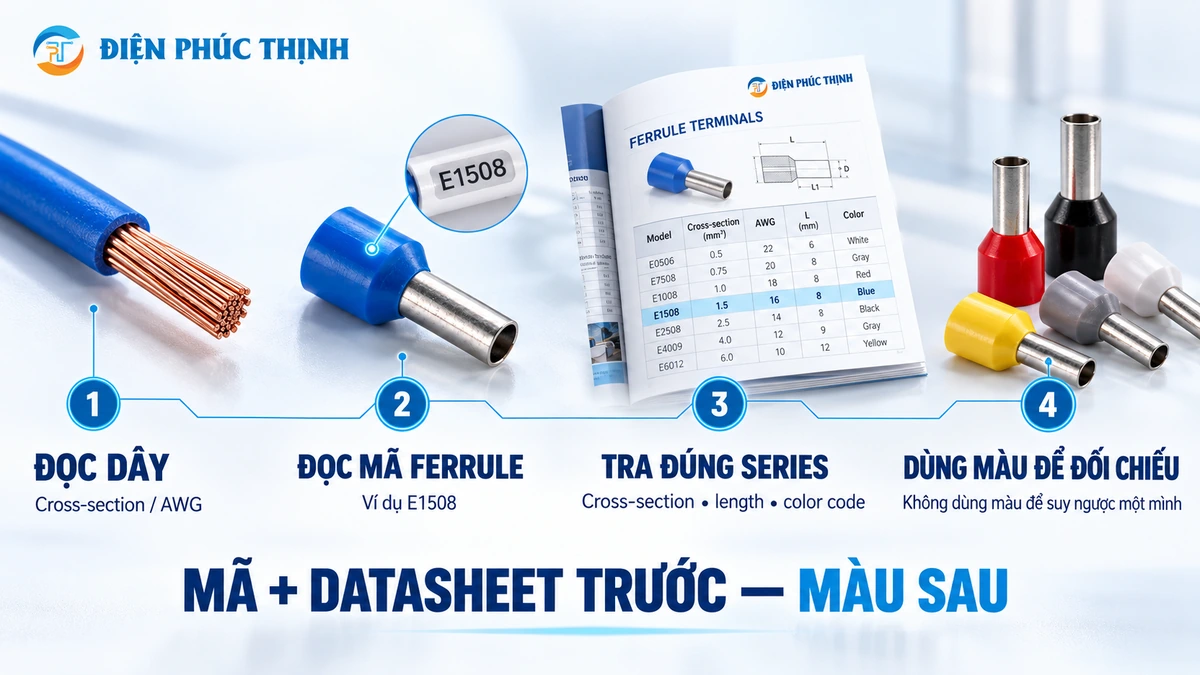

Thứ tự đáng tin cậy hơn là:

Màu giúp nhận diện nhanh; tiết diện cuối cùng cần được xác nhận bằng conductor, mã ferrule và dữ liệu của đúng series.

Những Điều Không Nên Suy Ra Chỉ Từ Màu Ferrule

• “Màu xanh luôn là 2,5 mm²”. Không đúng nếu chưa xác định color code.
• “Màu đỏ luôn là 1 mm²”. Special color code có thể dùng đỏ cho 1,5 mm².
• “Ferrule cùng màu thì thay thế được cho nhau”. Còn khác chiều dài, số dây, kích thước và series.
• “Hai hãng dùng cùng màu thì cùng tiêu chuẩn”. Phải kiểm tra tài liệu từng hãng.
• “Màu collar xác nhận compatibility với Terminal Block”. Terminal vẫn phải được kiểm tra theo connection data của đúng model.

Câu Hỏi Thường Gặp

Ferrule 2,5 mm² luôn màu xanh dương đúng không?

Không. Theo bảng Phoenix Contact, DIN 46228-4 / UL 486F dùng xanh dương cho 2,5 mm², trong khi NF C 63-023 dùng màu xám. PHUKIENCAP cũng đang có KST E2508 2,5 mm² với cả lựa chọn xanh dương và xám.

Ferrule 1,5 mm² màu đỏ có sai không?

Không thể kết luận là sai chỉ vì màu. DIN/NF thường thể hiện 1,5 mm² bằng màu đen, nhưng Phoenix Contact cũng công bố special color code màu đỏ cho 1,5 mm². KST E1508 trên PHUKIENCAP cũng có phiên bản đỏ và đen.

Có nên dùng bảng màu để kiểm hàng ferrule không?

Có thể dùng làm bước kiểm tra nhanh nếu đã xác định đúng hãng, series và color code. Nhưng nếu nghiệm thu hoặc đối chiếu mã hàng, nên dựa vào mã sản phẩm, cross-section và catalogue thay vì màu đơn lẻ.

Ferrule không có cổ nhựa thì xác định size thế nào?

Khi không có collar màu, cần dựa vào mã sản phẩm, kích thước và conductor cross-section mà nhà sản xuất công bố. Màu vốn chỉ là công cụ nhận diện bổ sung, không phải điều kiện bắt buộc để xác định ferrule.

Kết Luận

Màu cổ nhựa ferrule có ý nghĩa, nhưng chỉ trong đúng color code. Nó giúp nhận diện nhanh tiết diện dự kiến, chứ không phải bằng chứng độc lập rằng ferrule chắc chắn dành cho một mm² cụ thể.

Nếu gặp ferrule màu lạ so với loại đang quen dùng, không nên kết luận sản phẩm sai size ngay. Hãy kiểm tra theo thứ tự hãng/series → color code → mã sản phẩm → conductor cross-section → chiều dài và cấu tạo ferrule.

Để tiếp tục chọn theo sản phẩm thực tế, có thể xem Đầu cos KST và cách chọn mã hoặc Bảng chọn đầu cos theo tiết diện dây.
