Ferrule Đơn Và TWIN Ferrule Khác Nhau Thế Nào? Khi Nào Dùng Hai Dây Một Đầu?

Ferrule đơn dùng để bấm đầu một dây dẫn; TWIN ferrule được thiết kế để bấm hai dây dẫn vào chung một ống ferrule. Tuy nhiên, việc một đầu cos nhận được hai dây không có nghĩa mọi Terminal Block, PLC, relay hoặc thiết bị điện đều cho phép đấu hai dây vào cùng một điểm.

Khi chọn giữa ferrule đơn và TWIN ferrule, cần xác định chức năng của hai dây, tiết diện từng dây, số khoang đấu của thiết bị và phạm vi sử dụng ferrule được nhà sản xuất đầu cực công bố. Nếu thiết bị không cho phép TWIN ferrule đúng kích thước, phải xem xét phương án đấu nối khác thay vì cố đưa hai dây vào chung một đầu.

Ferrule Đơn Và TWIN Ferrule Khác Nhau Thế Nào?

Ferrule là đầu ống kim loại được bấm lên phần lõi của dây mềm nhiều sợi để tạo một đầu dây gọn, phù hợp với những kiểu đầu cực cho phép sử dụng ferrule.

Ferrule đơn có phần ống nhận một dây dẫn. TWIN ferrule có phần nhận dây được thiết kế cho hai dây dẫn, sau khi bấm tạo thành một đầu ferrule chung để đưa vào điểm đấu phù hợp. Cả hai đều có thể gặp ở phiên bản có cổ nhựa hoặc không có cổ nhựa, tùy dòng sản phẩm.

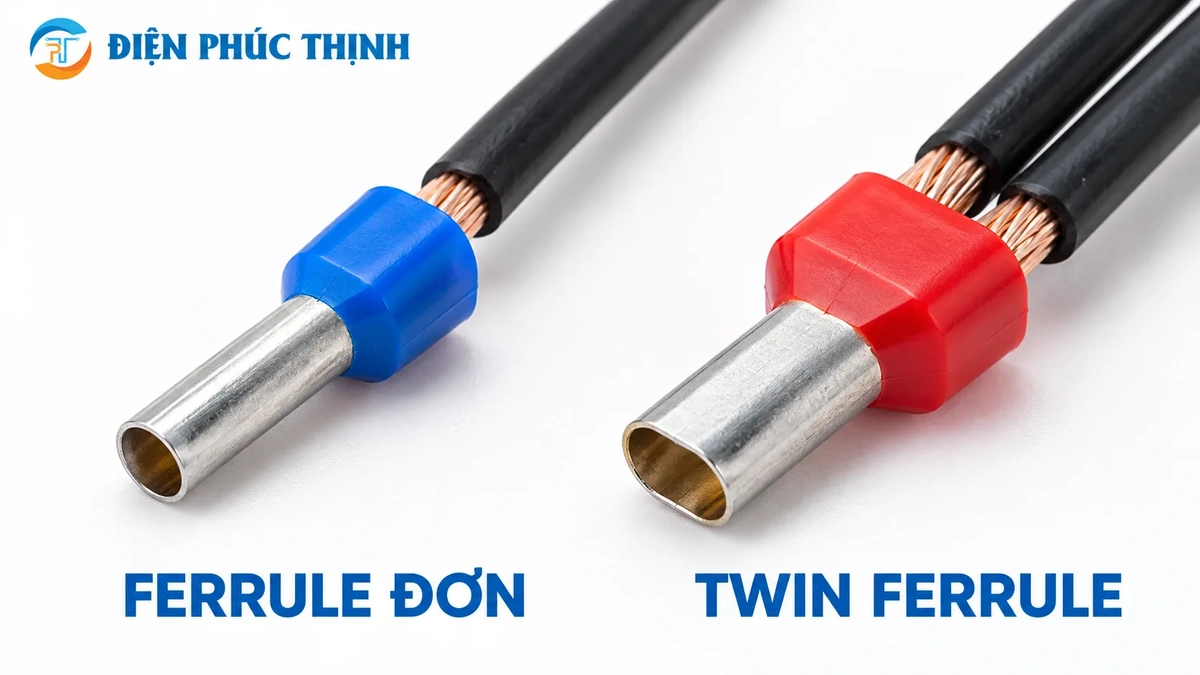

Hình minh họa: Ferrule đơn nhận một dây dẫn; TWIN ferrule có phần nhận hai dây dẫn và cần được sử dụng với đầu cực cho phép cấu hình này.

Khi Nào Được Dùng Hai Dây Chung Một TWIN Ferrule?

TWIN ferrule có thể được xem xét khi thiết kế cần đưa hai dây vào cùng một điểm đấu và nhà sản xuất đầu cực cho phép cấu hình đó. Đây có thể là trường hợp cần nối tiếp một đường cấp nguồn hoặc phân phối cùng một điện thế sang nhánh khác, nhưng chức năng điện của hai dây phải được xác định từ sơ đồ thực tế.

Trước khi chọn, cần kiểm tra đồng thời bốn điều kiện: hai dây có chức năng điện phù hợp để nối chung; ferrule được thiết kế cho đúng số lượng và tiết diện dây; đầu cực chấp nhận TWIN ferrule đã bấm; và toàn bộ mạch đáp ứng định mức điện, bảo vệ cùng yêu cầu lắp đặt.

Vì Sao Terminal Block Nhận Dây 2,5 mm² Chưa Chắc Nhận Được TWIN Ferrule 2 × 1,5 mm²?

Tiết diện danh nghĩa của Terminal Block không phải là thông số duy nhất quyết định khả năng nhận ferrule. Nhà sản xuất có thể công bố các dải khác nhau cho dây cứng, dây mềm, ferrule đơn có cổ nhựa, ferrule đơn không cổ nhựa và hai dây dùng TWIN ferrule.

Vì vậy, không thể thấy đầu cực ghi “2,5 mm²” rồi mặc định sử dụng được mọi TWIN ferrule 2 × 1,5 mm² hoặc 2 × 2,5 mm². Cần đọc đúng hàng dữ liệu dành cho hai dây mềm với TWIN ferrule trong mục Connection data của chính model thiết bị.

Ví Dụ Thực Tế: Đọc Connection Data Của Phoenix Contact UT 2,5 YE

Ví dụ với Phoenix Contact UT 2,5 YE, mã 3045059. Trong mục Connection data, hãng tách riêng dữ liệu cho một dây và hai dây. Đối với hai dây mềm cùng tiết diện sử dụng TWIN ferrule có cổ nhựa, dải được công bố là 0,5–1,5 mm² cho mỗi dây.

Thông số này cho phép đi xa hơn câu “cần kiểm tra datasheet”: có thể dùng chính dải tiết diện được hãng công bố để giữ lại hoặc loại một cấu hình đang xét.

Điểm quan trọng là tiết diện danh nghĩa 2,5 mm² của Terminal Block không có nghĩa đầu cực nhận được hai dây 2,5 mm² bằng TWIN ferrule. Phải đọc đúng hàng dữ liệu dành cho hai dây và đúng loại ferrule đang sử dụng.

Nguồn ví dụ: Phoenix Contact – UT 2,5 YE, mã 3045059, mục Connection data.

Dùng TWIN Ferrule Hay Hai Ferrule Đơn Trên Hai Khoang Đấu?

Nếu thiết bị có hai khoang đấu được thiết kế để kết nối hai dây cùng điện thế, có thể xem xét phương án mỗi dây sử dụng một ferrule đơn trong một khoang riêng. Phương án này khác với việc bấm hai dây vào một TWIN ferrule rồi đưa chung vào một khoang.

Khi dùng hai khoang riêng, cần kiểm tra chúng có được nối điện với nhau theo thiết kế hay không. Không mặc định hai lỗ nằm cạnh nhau luôn cùng điện thế; cũng không tự nối hai tín hiệu khác nhau chỉ để giảm số terminal.

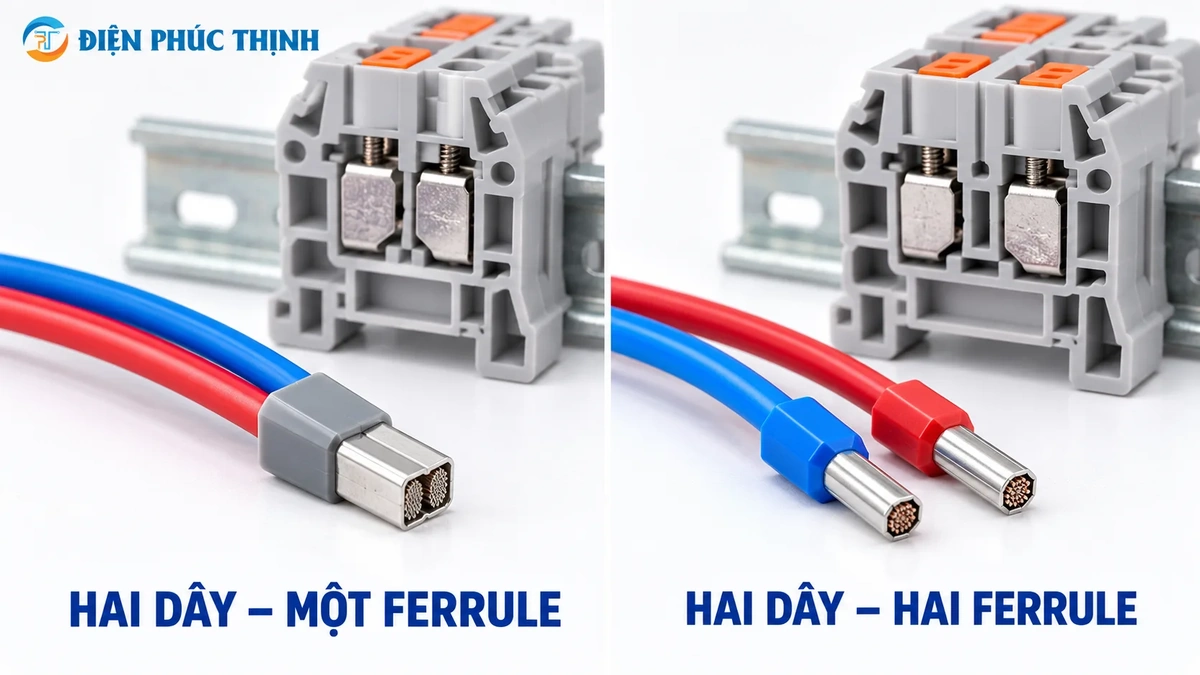

Hình minh họa: Hai dây bấm chung một TWIN ferrule và hai dây dùng ferrule đơn tại hai khoang đấu riêng là hai cấu hình khác nhau; mỗi cấu hình phải được đầu cực cho phép.

Hai Dây 1,5 mm² Cần Mua Ferrule Đôi Cỡ Nào?

Nếu hai dây đều là dây mềm 1,5 mm² và thiết bị cho phép đấu chung bằng TWIN ferrule, cần đối chiếu sản phẩm được nhà sản xuất công bố cho 2 × 1,5 mm². Ký hiệu này có nghĩa là hai dây, mỗi dây 1,5 mm²; không có nghĩa ferrule đơn 1,5 mm² nhận được hai dây.

Ngoài tiết diện, phải kiểm tra chiều dài phần ống kim loại, kích thước đầu ferrule sau khi bấm, kiểu cổ nhựa và khuôn bấm phù hợp. Cỡ dây đúng nhưng phần ống quá dài, phần cổ nhựa vướng hoặc hình dạng sau bấm không phù hợp vẫn có thể khiến đầu ferrule không lắp đúng vào thiết bị.

Đối Chiếu Ferrule Đơn Và Ferrule Đôi Tại PHUKIENCAP

Dưới đây là một số mã KST có trang sản phẩm để bắt đầu đối chiếu theo số dây, tiết diện và kiểu cổ nhựa. Đây là bảng chọn đầu cos, không phải bảng xác nhận tương thích với mọi loại Terminal Block.

Bảng dẫn thông số nhận dây và chiều dài phần ống từ các trang sản phẩm tương ứng trên PHUKIENCAP. Khi cần lập BOM hoặc nghiệm thu, cần đối chiếu thêm catalogue KST hiện hành, hướng dẫn dụng cụ bấm và dữ liệu kết nối của đúng đầu cực thiết bị.

Những Trường Hợp Không Được Tự Dùng Hai Dây Chung Một Ferrule

Cần Gửi Thông Tin Gì Để Chọn Đúng Ferrule Và Báo Giá?

Nếu đã có mã ferrule trong BOM, hãy gửi mã đầy đủ và số lượng để yêu cầu báo giá. Nếu chưa có mã, có thể bắt đầu bằng ảnh điểm đấu, model thiết bị và tiết diện từng dây; các thông tin còn thiếu sẽ được bổ sung khi đối chiếu.

Câu Hỏi Thường Gặp

Hai Dây 1,5 mm² Có Dùng Chung Một Ferrule Đơn 3 mm² Được Không?

Không được tự thay như vậy chỉ bằng cách cộng tiết diện. Cần dùng sản phẩm được nhà sản xuất xác nhận cho cấu hình hai dây, kèm khuôn bấm và đầu cực tương thích.

Terminal Block Ghi 2,5 mm² Có Dùng Được TWIN Ferrule 2 × 1,5 mm² Không?

Không thể kết luận chỉ từ tiết diện danh nghĩa 2,5 mm². Phải đọc dữ liệu kết nối của đúng model, đặc biệt mục dành cho hai dây mềm sử dụng TWIN ferrule. Ví dụ UT 2,5 YE mã 3045059 công bố dải 0,5–1,5 mm² mỗi dây cho cấu hình hai dây mềm cùng tiết diện dùng TWIN ferrule có cổ nhựa.

Có Thể Bấm Hai Dây Khác Tiết Diện Vào Một TWIN Ferrule Không?

Không dùng một mã TWIN ferrule dành cho hai dây cùng tiết diện để bấm hai dây khác cỡ khi chưa có xác nhận của nhà sản xuất. Cần kiểm tra phụ kiện dành cho cấu hình đó hoặc sử dụng hai điểm đấu riêng phù hợp.

Terminal Block Có Hai Lỗ Đấu Thì Có Bắt Buộc Dùng TWIN Ferrule Không?

Không. Nếu đó là hai khoang đấu riêng được nhà sản xuất thiết kế và cho phép sử dụng cho hai dây theo sơ đồ, có thể xem xét mỗi dây dùng một ferrule đơn. Cần kiểm tra chính xác chức năng và dữ liệu kết nối của từng khoang.

Kết Luận

Ferrule đơn dành cho một dây; TWIN ferrule dành cho hai dây, nhưng quyết định dùng hai dây chung một đầu phải xuất phát từ thiết kế mạch và khả năng kết nối được công bố của đúng đầu cực.

Ví dụ UT 2,5 YE cho thấy chỉ một hàng dữ liệu trong Connection data đã có thể giúp giữ lại cấu hình 2 × 1,5 mm² và loại cấu hình 2 × 2,5 mm² đối với điều kiện đang xét. Sau bước đó vẫn phải kiểm tra đúng ferrule, chiều dài phần ống, hình dạng sau bấm và dụng cụ.

Trước khi mua, hãy kiểm tra số dây, tiết diện từng dây, chiều dài ống ferrule, kiểu cổ nhựa, dụng cụ bấm và đặc biệt là phạm vi đấu hai dây của Terminal Block hoặc thiết bị. Khi chưa có dữ liệu đầu cực, không nên chốt ferrule đôi chỉ vì hai dây vừa phần ống kim loại.
