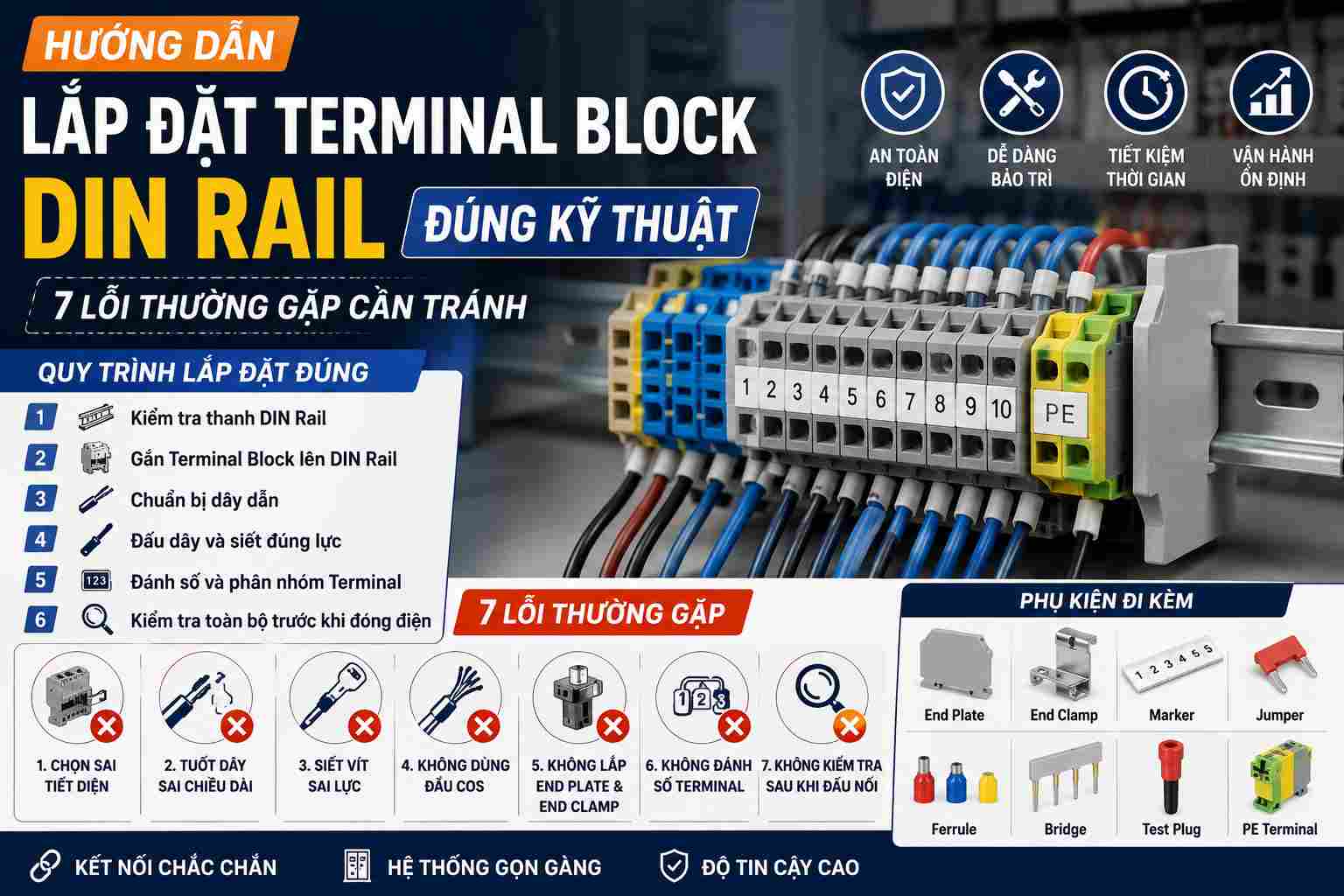

Hướng Dẫn Lắp Cầu Đấu Dây / Terminal Block Trên DIN Rail: 7 Lỗi Cần Tránh
Lắp cầu đấu dây / Terminal Block trên DIN Rail đúng cách không chỉ là gắn terminal lên thanh ray rồi đấu dây. Cần kiểm tra đúng model terminal, loại DIN Rail, chiều dài tuốt dây, kiểu conductor, phương pháp đấu Screw/Push-in, phụ kiện cuối dãy và terminal plan trước khi đóng điện.
Bài này hướng dẫn quy trình lắp Terminal Block DIN Rail theo từng bước, đồng thời chỉ ra 7 lỗi thường gặp như chọn sai terminal, tuốt dây sai chiều dài, siết vít sai torque, dùng ferrule không đúng dữ liệu terminal, thiếu End Clamp hoặc đánh số không đầy đủ.
2. Kiểm tra DIN Rail và layout terminal strip.
3. Gắn terminal và End Clamp theo bố trí thực tế.
4. Tuốt dây theo stripping length của đúng model.
5. Đấu dây theo đúng Screw / Push-in / Spring connection.
6. Lắp Marker, End Plate/End Cover, Bridge nếu thiết kế yêu cầu.
7. Kiểm tra toàn bộ theo bản vẽ và hướng dẫn của thiết bị trước khi cấp nguồn.
Nếu chưa xác định được loại cầu đấu cần dùng, xem trước bài Cầu đấu dây / Terminal Block là gì và cách chọn cho tủ điện.
Cầu Đấu Dây / Terminal Block DIN Rail Là Gì?
Cầu đấu dây DIN Rail là nhóm Terminal Block dạng module được thiết kế để gắn lên thanh DIN trong tủ điện. Chúng tạo các điểm đấu nối có tổ chức giữa dây hiện trường, thiết bị điều khiển, PLC, nguồn hoặc các nhánh phân phối.
Terminal Block dùng trên DIN Rail có thể là cầu đấu xuyên Feed-Through, cầu đấu tiếp địa PE, Fuse Terminal, Disconnect/Test Terminal, terminal nhiều tầng hoặc các dòng sử dụng Screw, Push-in và Spring connection.
Không nên coi mọi terminal có hình dạng gần giống nhau là lắp và đấu giống nhau. Cách chuẩn bị dây và thao tác kết nối phải lấy từ datasheet của đúng model.
Trước Khi Lắp Terminal Block Cần Kiểm Tra Gì?
Trước khi bắt đầu thi công, cần xác nhận ít nhất các dữ liệu sau:
| Dữ liệu | Cần xác nhận |
|---|---|
| Model Terminal Block | Đúng series, chức năng Feed-Through / PE / Fuse / loại khác và đúng loại DIN Rail. |
| Dây dẫn | Dây cứng hay mềm, tiết diện, có ferrule hay không và connection range của terminal. |
| Stripping Length | Chiều dài tuốt dây của đúng model. |
| Screw Terminal | Torque siết vít theo datasheet. |
| Layout | Thứ tự terminal, PE, separator, End Plate, End Clamp, Marker và Bridge. |

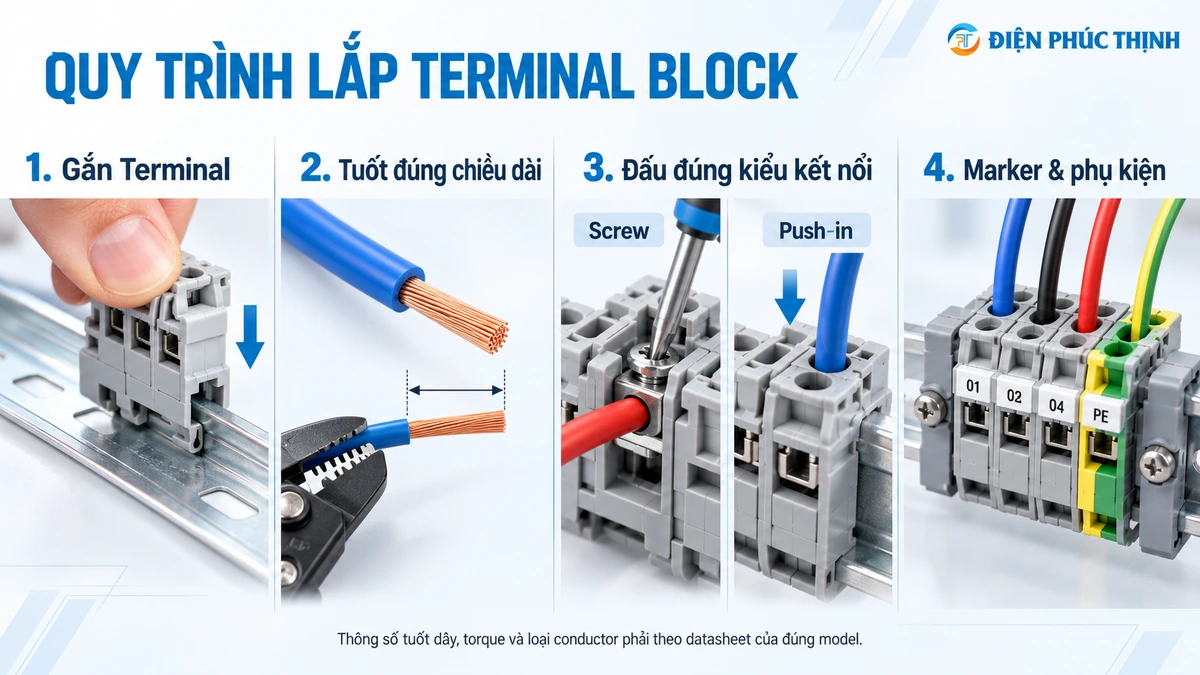

Quy Trình Lắp Cầu Đấu Dây / Terminal Block Trên DIN Rail
Bước 1: Chọn đúng Terminal Block theo terminal plan
Trước khi gắn lên DIN Rail, đối chiếu terminal plan hoặc wiring drawing để xác nhận đúng loại terminal ở từng vị trí.
Ví dụ, điểm đấu xuyên và điểm tiếp địa PE có chức năng khác nhau, dù hai terminal có thể cùng thuộc một family và có kích thước gần giống nhau. Xem thêm Cầu đấu xuyên Feed-Through và cầu đấu tiếp địa PE khác nhau thế nào.
Bước 2: Kiểm tra DIN Rail và vị trí lắp
DIN Rail phải đúng loại mà terminal và phụ kiện được thiết kế để sử dụng. Trước khi lắp nên kiểm tra rail đã được cố định đúng theo thiết kế tủ, không biến dạng và bố trí đủ không gian cho thao tác dây, marker và phụ kiện.
Không nên lấy cụm từ “DIN Rail 35 mm” làm mặc định cho mọi mã. Hãy đối chiếu mounting type của đúng terminal và End Clamp.
Bước 3: Gắn Terminal Block và End Clamp
Gắn terminal lên rail theo cơ cấu khóa của đúng family, sau đó sắp xếp đúng thứ tự trong terminal plan. Kiểm tra terminal đã ngồi đúng vị trí và không bị nghiêng hoặc gắn lệch rail.
End Clamp / End Bracket dùng để giữ cụm terminal theo phương dọc rail. Với một terminal strip độc lập thường cần chặn theo bố trí hai đầu cụm, nhưng số lượng cuối cùng phải theo layout thực tế và loại phụ kiện của hãng.
Không nhầm End Clamp với End Plate / End Cover. End Plate chủ yếu xử lý mặt hở theo cấu tạo terminal; End Clamp giữ cụm về mặt cơ khí. Xem cách tính cụ thể tại Phụ kiện cầu đấu dây Terminal Block: End Plate, End Clamp, Marker và Bridge.
Bước 4: Tuốt dây đúng chiều dài
Stripping Length phải lấy từ datasheet của đúng model. Không dùng một chiều dài tuốt dây cố định cho tất cả Terminal Block cùng tiết diện danh nghĩa.
Khi tuốt dây cần tránh làm tổn thương conductor, không để phần kim loại hở quá mức sau khi đấu và không cắt bớt sợi đồng để cố đưa dây vào terminal nhỏ hơn.
Bước 5: Xác định có dùng Ferrule hay không
Dây mềm nhiều sợi không đồng nghĩa lúc nào cũng bắt buộc dùng ferrule. Cần đọc Connection data của đúng Terminal Block để biết terminal chấp nhận dây mềm trực tiếp, ferrule có cổ nhựa, ferrule không cổ hoặc TWIN ferrule trong dải nào.
Nếu sử dụng ferrule, đầu cos phải đúng tiết diện dây, chiều dài và phương pháp bấm. Không chọn ferrule chỉ vì nó có thể đưa vật lý vào khoang terminal.
Bước 6: Đấu dây theo đúng kiểu Screw hoặc Push-in
Với cầu đấu bắt vít Screw Terminal, vít phải được siết theo torque do nhà sản xuất công bố cho đúng model. Với Push-in Terminal, cách cắm trực tiếp hay sử dụng operating element phụ thuộc kiểu conductor và phạm vi direct plug-in được công bố.
Không dùng cùng một quy trình thao tác cho Screw và Push-in chỉ vì hai terminal có cùng tiết diện danh nghĩa. Xem thêm Cầu đấu Push-in và cầu đấu bắt vít Screw Terminal: chọn loại nào?
Bước 7: Lắp Marker, End Plate Và Bridge Theo Layout
Marker nên bám theo terminal plan để mỗi điểm đấu có thể được nhận diện trong quá trình commissioning và bảo trì.
End Plate / End Cover chỉ được lắp ở những mặt hở mà cấu hình và terminal family yêu cầu. Bridge / Jumper chỉ dùng tại các nhóm terminal thực sự cần chung điện thế theo wiring diagram; không bridge các terminal chỉ vì chúng nằm liền nhau.
Bước 8: Kiểm tra trước khi cấp nguồn
Sau khi hoàn tất, kiểm tra lại terminal strip theo bản vẽ và quy trình nghiệm thu của dự án:
- Đúng model và đúng vị trí terminal.
- Terminal và End Clamp được lắp đúng trên DIN Rail.
- Không có conductor hở bất thường hoặc sợi đồng bị tách ra ngoài.
- Screw Terminal được siết theo torque yêu cầu.
- Marker khớp terminal plan.
- Bridge đúng nhóm potential.
- End Plate / End Cover đúng vị trí cần che.
- Dây không bị kéo căng hoặc tạo lực cơ học không cần thiết lên điểm đấu.
Ví Dụ Thật: UT 2,5 Và PT 2,5 Có Cách Lắp Dây Khác Nhau Thế Nào?
Hai Terminal Block Phoenix Contact dưới đây đều có tiết diện danh nghĩa 2,5 mm² nhưng dữ liệu chuẩn bị và đấu dây khác nhau:
| Model | Kiểu kết nối | Stripping Length | Điểm cần chú ý khi lắp |
|---|---|---|---|
| UT 2,5 – 3044076 | Screw connection | 9 mm | Phoenix Contact công bố tightening torque 0,5–0,6 Nm. Vì vậy phải kiểm soát cả chiều dài tuốt dây và torque. |
| PT 2,5 – 3209510 | Push-in connection | 8–10 mm | Phải kiểm tra loại conductor và phạm vi direct plug-in; không có bước torque vít như UT 2,5. |
UT 2,5 là Screw Terminal nên có thông số torque vít.
PT 2,5 là Push-in nên quy trình thao tác dựa vào loại conductor và khả năng direct plug-in.
Ngay cả stripping length cũng khác: UT 2,5 là 9 mm, PT 2,5 là 8–10 mm.

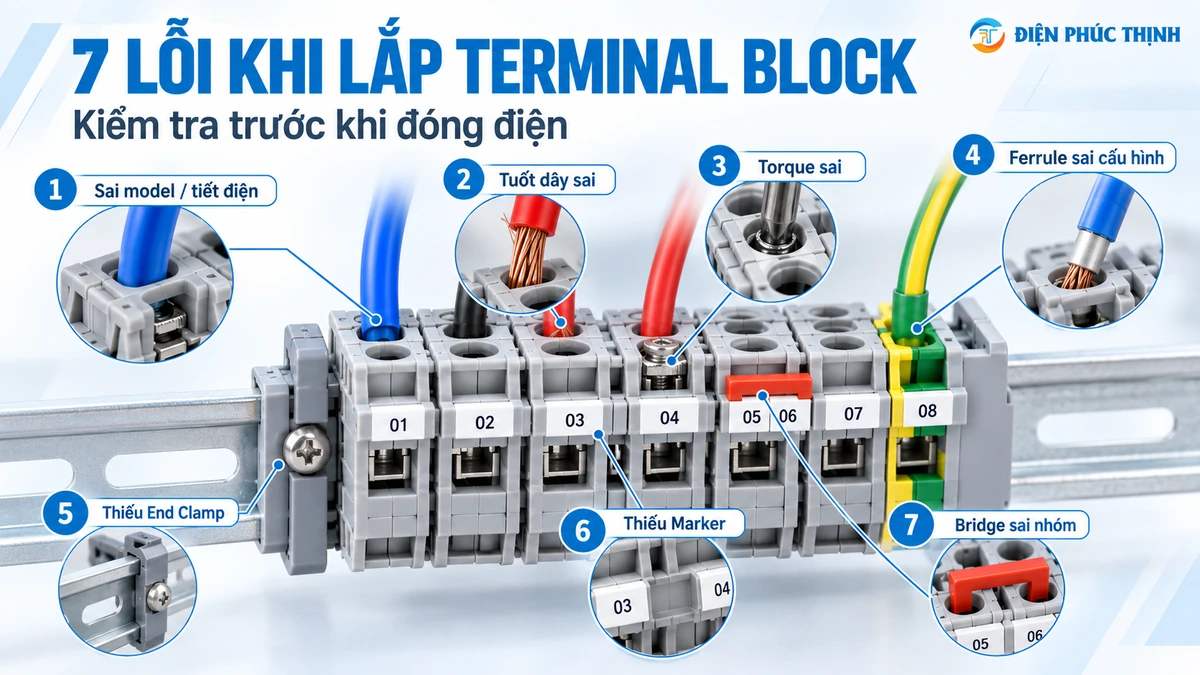

7 Lỗi Thường Gặp Khi Lắp Cầu Đấu Dây / Terminal Block
Lỗi 1: Chọn Terminal Block Chỉ Theo Tiết Diện Danh Nghĩa
Ví dụ dây 2,5 mm² không có nghĩa chỉ cần tìm terminal có chữ “2,5” trong tên. Phải kiểm tra loại conductor, connection range, dòng, chức năng và ferrule nếu sử dụng.
Cách tránh: tra Connection data của đúng model trước khi lắp.
Lỗi 2: Tuốt Dây Quá Dài Hoặc Quá Ngắn
Tuốt quá ngắn có thể khiến conductor không nằm đúng vùng tiếp xúc; tuốt quá dài có thể làm lộ phần dẫn điện ngoài vùng được bảo vệ.
Cách tránh: dùng stripping length của đúng model và kiểm tra đầu dây sau khi tuốt.
Lỗi 3: Siết Screw Terminal Không Đúng Torque
Với Screw Terminal, siết quá thấp hoặc quá cao so với hướng dẫn của nhà sản xuất đều không phải cách lắp đúng.
Cách tránh: lấy torque từ datasheet của đúng model; sử dụng dụng cụ phù hợp khi quy trình dự án yêu cầu kiểm soát mô-men.
Lỗi 4: Mặc Định Dây Mềm Luôn Phải Dùng Ferrule
Terminal có thể công bố riêng dải dây mềm không ferrule, ferrule có cổ, không cổ hoặc TWIN ferrule. Do đó không nên tự áp một quy tắc chung cho mọi dòng terminal.
Cách tránh: đọc đúng Connection data; nếu dùng ferrule thì chọn đúng tiết diện, chiều dài và khuôn bấm.
Lỗi 5: Nhầm End Plate Với End Clamp
End Clamp dùng để giữ terminal strip về mặt cơ khí trên rail. End Plate / End Cover xử lý mặt hở theo cấu tạo của terminal. Hai phụ kiện không thay thế nhau.
Cách tránh: lập BOM phụ kiện theo terminal family và layout thực tế thay vì mua theo tỷ lệ 1:1 với số terminal.
Lỗi 6: Không Đánh Số Terminal Và Dây
Khi terminal plan và marker không khớp nhau, commissioning, dò lỗi và bảo trì sau này trở nên khó khăn hơn.
Cách tránh: đánh số terminal và dây theo bản vẽ được phê duyệt, đồng thời sử dụng hệ marker tương thích với terminal.
Lỗi 7: Không Kiểm Tra Lại Terminal Strip Trước Khi Cấp Nguồn
Một terminal được gắn chắc lên rail chưa chứng minh toàn bộ terminal strip đã đúng. Vẫn phải kiểm tra vị trí terminal, dây, marker, bridge, phụ kiện cuối dãy và connection data theo quy trình nghiệm thu.
Phụ Kiện Nào Cần Khi Lắp Terminal Block DIN Rail?
| Phụ kiện | Vai trò | Có luôn bắt buộc? |
|---|---|---|
| DIN Rail | Giá đỡ terminal strip. | Phải đúng hệ mounting của terminal. |
| End Clamp | Giữ cụm terminal trên rail. | Theo terminal strip và layout. |
| End Plate / End Cover | Che mặt hở theo cấu tạo terminal. | Tùy family và mặt hở thực tế. |
| Marker | Nhận diện terminal theo bản vẽ. | Nên theo terminal plan. |
| Bridge / Jumper | Nối chung potential giữa các terminal. | Không. Chỉ dùng khi wiring diagram yêu cầu. |
Không nên dùng danh sách phụ kiện như một “combo bắt buộc” cho mọi dãy cầu đấu. Mỗi phụ kiện phải được tính theo family terminal và terminal plan.
Câu Hỏi Thường Gặp
Terminal Block nào cũng lắp trên DIN Rail 35 mm phải không?
Không nên mặc định. Nhiều dòng terminal công nghiệp dùng DIN Rail 35 mm, nhưng mounting type phải lấy theo đúng sản phẩm và phụ kiện.
Dây mềm có bắt buộc dùng đầu cos Ferrule không?
Không có quy tắc chung cho mọi Terminal Block. Cần kiểm tra Connection data của model để biết phạm vi dây mềm trực tiếp và ferrule được chấp nhận.
End Plate và End Clamp có phải luôn mua đủ hai cái mỗi loại không?
Không. End Clamp tính theo cách bố trí terminal strip trên rail; End Plate / End Cover tính theo mặt hở của đúng terminal family.
Push-in Terminal có cần siết torque không?
Không có bước torque vít của conductor giống Screw Terminal nếu điểm đấu sử dụng cơ cấu Push-in. Tuy nhiên vẫn phải tuân theo cách chuẩn bị và đưa conductor vào terminal theo hướng dẫn của model.
Kết Luận
Lắp cầu đấu dây / Terminal Block trên DIN Rail đúng cách phải bắt đầu từ datasheet và terminal plan, không phải từ thói quen thi công chung.
Trình tự nên là: xác nhận đúng model → kiểm tra rail và layout → gắn terminal → chuẩn bị conductor theo stripping length → đấu theo Screw/Push-in/Spring → lắp marker và phụ kiện → kiểm tra theo bản vẽ trước khi cấp nguồn.
Sự khác nhau giữa UT 2,5 và PT 2,5 cho thấy ngay cả hai terminal cùng tiết diện danh nghĩa 2,5 mm² cũng có stripping length và phương pháp đấu khác nhau. Vì vậy các thông số lắp đặt luôn phải lấy từ đúng model.
• Phoenix Contact – UT 2,5, mã 3044076: Screw connection, stripping length 9 mm và tightening torque 0,5–0,6 Nm.
• Phoenix Contact – PT 2,5, mã 3209510: Push-in connection, stripping length 8–10 mm và connection data.
