Cầu Đấu Dây / Terminal Block Là Gì? Cách Chọn Đúng Cho Tủ Điện Công Nghiệp
Cầu đấu dây, còn gọi là Terminal Block hoặc cầu đấu điện, là thiết bị tạo điểm đấu nối trung gian cho dây dẫn trong tủ điện. Terminal Block giúp tổ chức dây gọn hơn, thuận tiện đánh số, kiểm tra, bảo trì và phân phối mạch thay vì nối dây trực tiếp với nhau.
Khi chọn cầu đấu dây, không nên chỉ nhìn vào con số 1,5 mm², 2,5 mm² hay 4 mm² trên tên sản phẩm. Cần kiểm tra đồng thời loại dây dẫn, dải tiết diện thực tế, dòng và điện áp, kiểu kết nối, chức năng của terminal, chiều dài tuốt dây, phụ kiện và điều kiện lắp đặt theo datasheet của đúng model.
Bước 2: Kiểm tra dòng tải, điện áp và yêu cầu của mạch.
Bước 3: Chọn kiểu kết nối: bắt vít (Screw), Push-in hoặc công nghệ lò xo phù hợp.
Bước 4: Xác định chức năng: cầu đấu xuyên, tiếp địa PE, cầu chì, ngắt/test hay nhiều tầng.
Bước 5: Đọc Connection data của đúng model trước khi chốt mã, ferrule và phụ kiện.
Bước 6: Kiểm tra End Plate, End Clamp, Marker, Bridge và DIN Rail để hoàn thiện BOM.
Cầu Đấu Dây / Terminal Block Là Gì?
Terminal Block là thiết bị tạo một hoặc nhiều điểm đấu nối có kiểm soát giữa các dây dẫn. Tại Việt Nam, sản phẩm này thường được gọi là cầu đấu dây, cầu đấu điện hoặc trong một số trường hợp là domino điện.
Trong tủ PLC, MCC, tủ phân phối, BMS, HVAC hoặc máy móc công nghiệp, dây từ thiết bị hiện trường thường được đưa về hàng cầu đấu trước khi đi tiếp tới PLC, relay, nguồn hoặc thiết bị điều khiển. Cách bố trí này giúp kỹ thuật viên dễ đánh số, đo kiểm, thay dây và bảo trì từng nhánh.
Nếu đang tìm sản phẩm theo mã và tiết diện, có thể xem danh mục Cầu đấu dây / Terminal Block của PHUKIENCAP.

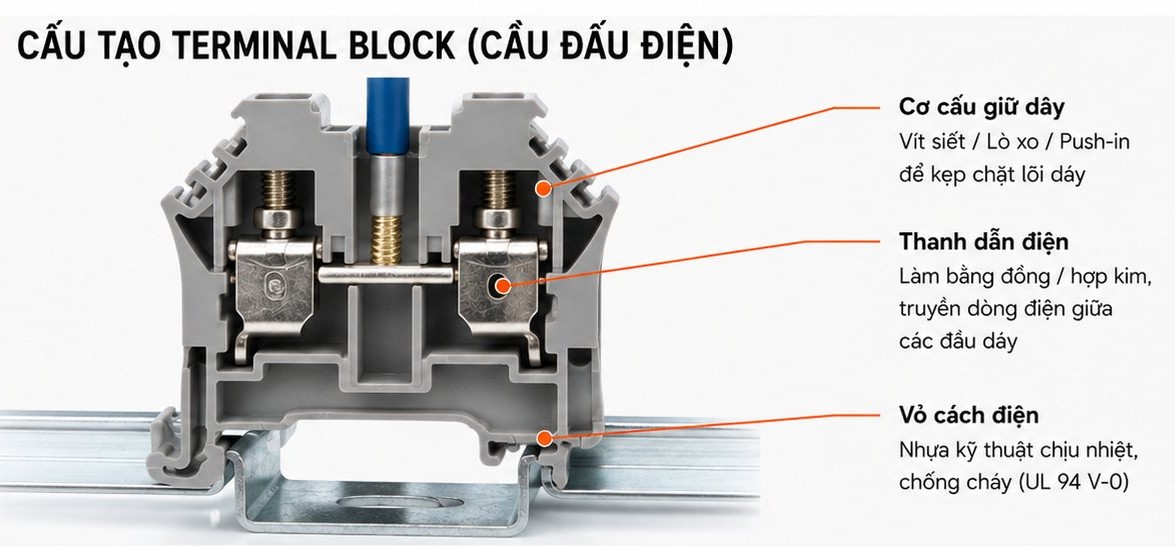

Cầu Đấu Dây Có Cấu Tạo Như Thế Nào?
Một Terminal Block DIN Rail thông dụng thường có ba nhóm thành phần chính:
1. Phần vỏ cách điện
Bao quanh phần dẫn điện và tạo khoảng cách cách điện giữa các điểm đấu. Vật liệu, cấp chống cháy, nhiệt độ làm việc và chứng nhận phải kiểm tra theo datasheet của đúng series; không nên áp một thông số vật liệu chung cho mọi cầu đấu.
2. Phần dẫn điện
Phần kim loại bên trong tạo đường dẫn điện giữa các điểm đấu. Thiết kế contact system cùng tiết diện và cấu tạo terminal ảnh hưởng đến khả năng mang dòng của từng model.
3. Cơ cấu giữ dây
Dây có thể được giữ bằng vít, cơ cấu Push-in hoặc hệ thống lò xo tùy dòng sản phẩm. Không nên suy rằng một công nghệ luôn tốt hơn công nghệ khác; cách chọn phụ thuộc loại conductor, tốc độ wiring, bảo trì, số lượng điểm đấu và yêu cầu dự án.

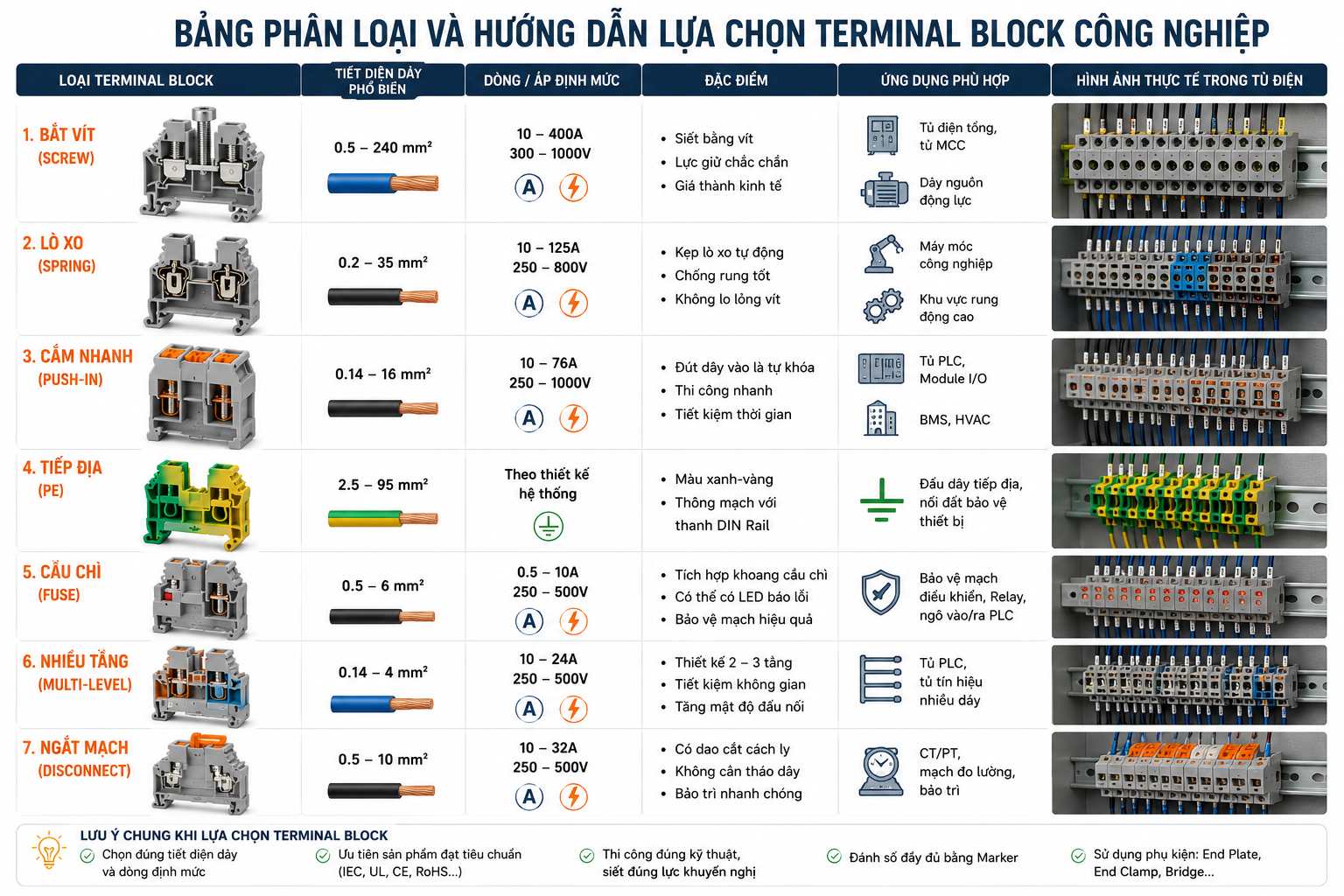

Các Loại Cầu Đấu Dây / Terminal Block Phổ Biến
| Loại | Tên kỹ thuật thường gặp | Chức năng chính | Điều cần kiểm tra |
|---|---|---|---|
| Cầu đấu xuyên | Feed-Through Terminal | Nối dây của cùng một mạch qua terminal. | Tiết diện, dòng/áp, kiểu conductor và connection data. |
| Cầu đấu tiếp địa | PE Terminal | Đấu dây bảo vệ PE theo cấu tạo của terminal. | Đúng chức năng PE và hệ DIN Rail tương ứng. |
| Cầu đấu cầu chì | Fuse Terminal | Tích hợp vị trí lắp cầu chì để bảo vệ nhánh mạch. | Loại cầu chì, rating và sơ đồ bảo vệ. |
| Cầu đấu ngắt / test | Disconnect / Test Terminal | Cho phép cô lập hoặc kiểm tra mạch theo thiết kế. | Chức năng test/ngắt và phụ kiện chuyên dụng. |
| Cầu đấu nhiều tầng | Multi-Level Terminal | Tăng mật độ điểm đấu trong cùng diện tích rail. | Sơ đồ tầng, potential, marker và bridge. |
Nếu cần phân biệt rõ hai nhóm dễ nhầm nhất, xem bài Cầu đấu xuyên Feed-Through và cầu đấu tiếp địa PE khác nhau thế nào.
Cầu Đấu Bắt Vít, Push-in Và Lò Xo Khác Nhau Ở Đâu?
Screw Terminal sử dụng vít để tạo lực kẹp conductor. Push-in Terminal sử dụng cơ cấu lò xo cho phép một số loại conductor phù hợp được cắm trực tiếp theo hướng dẫn của nhà sản xuất. Ngoài ra còn có các công nghệ spring connection khác tùy hãng.
Không nên chọn chỉ theo nhận định “Push-in mới hơn nên tốt hơn” hoặc “Screw chắc hơn nên luôn an toàn hơn”. Hai công nghệ có thể cùng đáp ứng yêu cầu công nghiệp khi được chọn đúng model và thi công đúng hướng dẫn.
Xem phân tích chi tiết tại Cầu đấu Push-in và cầu đấu bắt vít Screw Terminal: chọn loại nào?
Ví dụ đọc dữ liệu model thật
Phoenix Contact có hai model cùng tiết diện danh nghĩa 2,5 mm² nhưng sử dụng hai công nghệ khác nhau:
| Model | Kiểu kết nối | Một số dữ liệu cần đọc |
|---|---|---|
| UT 2,5 – 3044076 | Screw connection | Tiết diện danh nghĩa 2,5 mm²; lực siết vít 0,5–0,6 Nm; chiều dài tuốt dây 9 mm. |
| PT 2,5 – 3209510 | Push-in connection | Tiết diện danh nghĩa 2,5 mm²; chiều dài tuốt dây 8–10 mm; dòng danh nghĩa 24 A tại 2,5 mm² theo dữ liệu hãng. |
Cách Chọn Cầu Đấu Dây Đúng Cho Tủ Điện
Bước 1: Xác định loại dây và tiết diện
Cần biết dây là conductor cứng hay mềm nhiều sợi, tiết diện thực tế bao nhiêu và đầu dây có sử dụng ferrule hay không. Một Terminal Block có thể công bố các dải khác nhau cho dây cứng, dây mềm, ferrule có cổ nhựa, ferrule không cổ hoặc TWIN ferrule.
Do đó, không nên thấy terminal ghi 2,5 mm² rồi mặc định mọi dây hoặc mọi ferrule 2,5 mm² đều được sử dụng.
Bước 2: Kiểm tra dòng và điện áp của đúng model
Dòng và điện áp phải lấy từ datasheet của đúng mã, đồng thời kiểm tra tiêu chuẩn hoặc approval áp dụng cho dự án nếu có. Không nên áp một dải dòng chung cho toàn bộ nhóm Screw, Push-in hay Spring Terminal.
Bước 3: Chọn chức năng của cầu đấu
Nếu chỉ cần nối dây qua một điểm trung gian, thường xem xét Feed-Through Terminal. Dây bảo vệ PE cần terminal đúng chức năng tiếp địa. Nhánh cần cầu chì riêng phải kiểm tra Fuse Terminal hoặc giải pháp bảo vệ tương ứng.
Với tủ PLC 24VDC, không nên dùng Fuse Terminal cho mọi điểm. Xem thêm Cầu đấu dây cho PLC I/O 24VDC: khi nào dùng Feed-Through và Fuse Terminal?
Bước 4: Kiểm tra chiều dài tuốt dây và yêu cầu đầu dây
Stripping Length phải lấy theo đúng model. Với dây mềm, việc dùng ferrule cần đối chiếu Connection data của terminal, loại ferrule, chiều dài và dụng cụ bấm; không mặc định mọi dây mềm đều phải sử dụng cùng một kiểu đầu cos.
Bước 5: Tính phụ kiện đi kèm
Một terminal strip hoàn chỉnh có thể cần End Plate, End Clamp, Marker, Bridge và DIN Rail. Số lượng mỗi phụ kiện không tính giống nhau.
Xem cách tính tại Phụ kiện cầu đấu dây Terminal Block: End Plate, End Clamp, Marker và Bridge.
Ví Dụ: Chọn Cầu Đấu Cho Dây 2,5 mm² Có Chỉ Cần Tìm Terminal 2,5 mm²?
Chưa đủ. Con số 2,5 mm² chỉ là một phần dữ liệu.
| Dữ liệu đầu vào | Cần kiểm tra tiếp |
|---|---|
| Dây 2,5 mm² | Dây cứng hay mềm? Có ferrule hay không? |
| Tải của mạch | Dòng và điện áp terminal có đáp ứng đúng cấu hình không? |
| Chức năng | Cần cầu đấu xuyên, PE, fuse hay disconnect? |
| Cách thi công | Screw hay Push-in? Stripping Length? Ferrule? Torque? |
| BOM | End Clamp, End Plate, Marker và Bridge nào tương thích? |
Vì vậy, yêu cầu mua kiểu “Terminal Block 2,5 mm² – 100 cái” vẫn có thể thiếu dữ liệu để chốt chính xác mã hàng.
Những Lỗi Thường Gặp Khi Chọn Và Lắp Cầu Đấu Dây
| Lỗi | Rủi ro | Cách xử lý |
|---|---|---|
| Chọn chỉ theo tiết diện ghi trên tên terminal | Có thể bỏ qua loại conductor, ferrule và connection data. | Tra đúng model và loại dây thực tế. |
| Tuốt dây sai chiều dài | Phần dẫn điện có thể không nằm đúng vùng kẹp hoặc lõi đồng bị hở quá mức. | Theo Stripping Length của đúng model. |
| Dùng PE Terminal như Feed-Through hoặc ngược lại | Sai chức năng điện của điểm đấu. | Đối chiếu chức năng và sơ đồ mạch. |
| Bỏ phụ kiện cuối dãy và marker | Terminal strip khó cố định, nhận diện hoặc bảo trì. | Lập BOM phụ kiện theo layout thực tế. |
| Bridge các terminal chỉ vì chúng nằm cạnh nhau | Có nguy cơ nối chung những mạch phải độc lập. | Bridge chỉ theo wiring diagram và potential cần nối chung. |
Cần Gửi Thông Tin Gì Khi Yêu Cầu Báo Giá Terminal Block?
Nếu đã có mã sản phẩm, nên gửi mã đầy đủ và số lượng. Nếu chưa có mã, các dữ liệu sau giúp thu hẹp phương án nhanh hơn:
| Thông tin | Dùng để xác định |
|---|---|
| Tiết diện và loại dây | Connection range và kiểu đầu dây. |
| Dòng tải và điện áp | Định mức điện cần đáp ứng. |
| Chức năng điểm đấu | Feed-Through, PE, Fuse, Disconnect hoặc loại khác. |
| Hãng / series nếu bắt buộc | Phạm vi mã và hệ phụ kiện tương thích. |
| Số lượng và terminal plan | Terminal chính, marker, bridge, End Plate và End Clamp. |
| Yêu cầu CO/CQ, approval hoặc thời gian cần hàng | Điều kiện mua hàng và hồ sơ dự án. |
Câu Hỏi Thường Gặp
Cầu đấu dây và Terminal Block có phải cùng một sản phẩm không?
Trong ngữ cảnh tủ điện, “cầu đấu dây”, “cầu đấu điện” và Terminal Block thường được dùng để chỉ cùng nhóm thiết bị đấu nối. Tuy nhiên khi chọn hàng vẫn phải xác định đúng chức năng và series cụ thể.
Terminal Block 2,5 mm² có dùng được dây 4 mm² không?
Không thể trả lời chỉ từ tiết diện danh nghĩa trong tên. Một số model có dải connection lớn hơn tiết diện danh nghĩa, nhưng phải đọc đúng Connection data của sản phẩm và đúng loại conductor.
Dây mềm có bắt buộc bấm ferrule khi đấu Terminal Block không?
Không nên áp một quy tắc chung cho mọi terminal. Cần xem loại conductor và dữ liệu kết nối của đúng model. Nếu dùng ferrule, phải kiểm tra riêng dải ferrule, chiều dài và dụng cụ bấm.
Cầu đấu Push-in có tốt hơn cầu đấu bắt vít không?
Không có lựa chọn tốt hơn tuyệt đối. Hai công nghệ phục vụ workflow và điều kiện thi công khác nhau; quyết định nên dựa vào loại dây, số điểm đấu, bảo trì, layout và dữ liệu kỹ thuật của model.
Kết Luận
Cầu đấu dây / Terminal Block không nên được chọn chỉ bằng tên series hoặc một con số tiết diện. Cần đọc đúng dữ liệu của model theo thứ tự: loại dây và tiết diện → dòng/áp → kiểu kết nối → chức năng terminal → chuẩn bị dây → phụ kiện.
Nếu đang xây dựng một terminal strip hoàn chỉnh, nên coi Terminal Block, End Plate, End Clamp, Marker, Bridge và DIN Rail là một hệ thống thay vì mua từng món riêng lẻ mà không kiểm tra khả năng tương thích.
• Phoenix Contact – UT 2,5, mã 3044076: Screw connection, connection data, stripping length và tightening torque.
• Phoenix Contact – PT 2,5, mã 3209510: Push-in connection, connection data và rated data.
• Các bài chuyên sâu PHUKIENCAP về Feed-Through/PE, Push-in/Screw, PLC I/O và phụ kiện Terminal Block được liên kết trực tiếp trong nội dung.
