Các loại đầu cos dây điện phổ biến & cách chọn chuẩn kỹ thuật

Thứ Tư, 18/06/2025

Bình Nguyễn

Trong bất kỳ hệ thống điện nào, từ dân dụng đến công nghiệp, việc kết nối dây dẫn an toàn và ổn định là yếu tố sống còn. Thay vì các mối nối thủ công tiềm ẩn rủi ro, sử dụng đầu cos đã trở thành tiêu chuẩn vàng. Vậy có các loại đầu cos dây điện nào trên thị trường? Làm sao để chọn đúng loại cho nhu cầu của mình?

Bài viết này sẽ là cẩm nang toàn diện giúp bạn phân loại, nhận biết và lựa chọn chính xác các loại đầu cos, đảm bảo mọi kết nối điện đều chắc chắn, an toàn và chuyên nghiệp.

Đầu cos dây điện là gì và tại sao lại quan trọng?

Trước khi đi vào chi tiết, hãy cùng làm rõ khái niệm cơ bản. Đầu cos (hay còn gọi là đầu cốt, terminal lug) là một phụ kiện điện nhỏ nhưng vô cùng quan trọng, dùng để kết nối lõi dây dẫn điện với các thiết bị đầu cuối (như aptomat, công tắc, rơ-le) hoặc để nối hai đoạn dây với nhau.

Sử dụng đầu cos mang lại nhiều lợi ích vượt trội:

Tăng khả năng dẫn điện: Mối nối chắc chắn, diện tích tiếp xúc lớn giúp dòng điện truyền qua ổn định, giảm thiểu tổn thất.
Đảm bảo an toàn tuyệt đối: Hạn chế tối đa hiện tượng oxy hóa, lỏng lẻo tại điểm nối, từ đó ngăn ngừa nguy cơ phát sinh nhiệt, chập cháy.
Thi công chuyên nghiệp, dễ dàng: Giúp việc lắp đặt, bảo trì, sửa chữa hệ thống điện trở nên nhanh chóng và thuận tiện hơn rất nhiều.

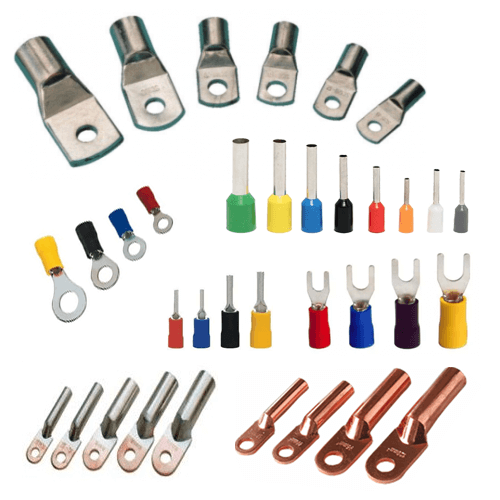

Phân loại các loại đầu cos dây điện phổ biến theo hình dạng

Tùy vào vị trí và mục đích kết nối, đầu cos được thiết kế với nhiều hình dạng khác nhau. Dưới đây là những loại thông dụng nhất bạn cần biết.

1. Đầu cos tròn (Ring Terminal)

Đây là loại đầu cos có phần đầu kết nối dạng vòng tròn kín.

Đặc điểm: Cung cấp kết nối cực kỳ chắc chắn và an toàn. Khi siết vít, vòng tròn ôm trọn thân vít, gần như không thể bị tuột ra.
Ứng dụng: Thường được sử dụng trong tủ điện công nghiệp, bảng điện dân dụng, cọc bình ắc quy và các vị trí yêu cầu độ ổn định cao.

Đầu cos tròn

2. Đầu cos chữ Y (Spade/Fork Terminal)

Đúng như tên gọi, loại đầu cos này có phần đầu xẻ rãnh, tạo thành hình chữ Y (hoặc hình càng cua).

Đặc điểm: Ưu điểm lớn nhất là sự tiện lợi. Bạn có thể lắp đặt hoặc tháo gỡ đầu cos mà không cần tháo hẳn vít ra, chỉ cần nới lỏng là đủ.
Ứng dụng: Phổ biến trong các bảng mạch điều khiển, các điểm nối cần bảo trì, kiểm tra thường xuyên.

Đầu cos chữ Y

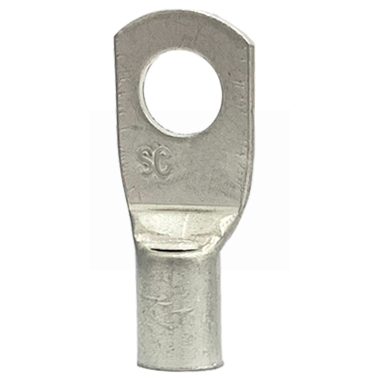

3. Đầu cos SC (Đầu cos bít)

Đầu cos SC là loại đầu cos trần, dày dặn, có một lỗ để bắt vít và phần thân ống để ép lõi dây cáp điện lớn.

Đặc điểm: Chịu tải lớn, độ bền cao, thường làm từ đồng nguyên chất mạ thiếc để chống oxy hóa.
Ứng dụng: Chuyên dùng để kết nối các loại cáp điện động lực lớn vào thiết bị như aptomat khối (MCCB), máy biến áp, thanh cái trong tủ điện tổng.

Đầu cos SC

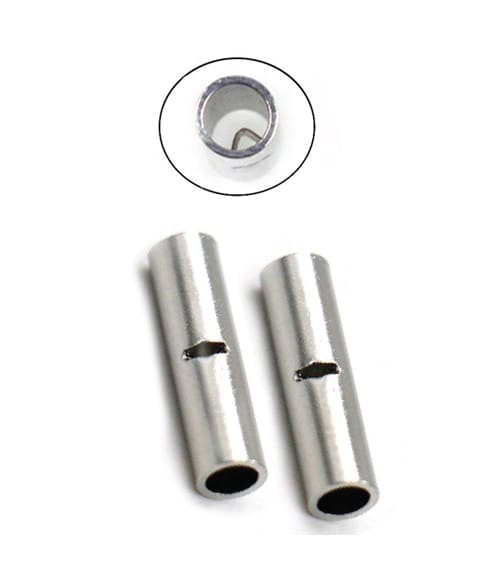

4. Đầu cos nối thẳng (Butt Splice Connector)

Đây là loại đầu cos có dạng một ống kim loại rỗng, dùng để nối hai đầu dây điện lại với nhau.

Đặc điểm: Tạo ra một mối nối thẳng hàng, gọn gàng và chắc chắn, thay thế cho việc xoắn dây và quấn băng keo thủ công.
Ứng dụng: Dùng để nối dài dây dẫn, sửa chữa các đoạn dây bị đứt một cách nhanh chóng và an toàn.

Đầu cos nối thẳng

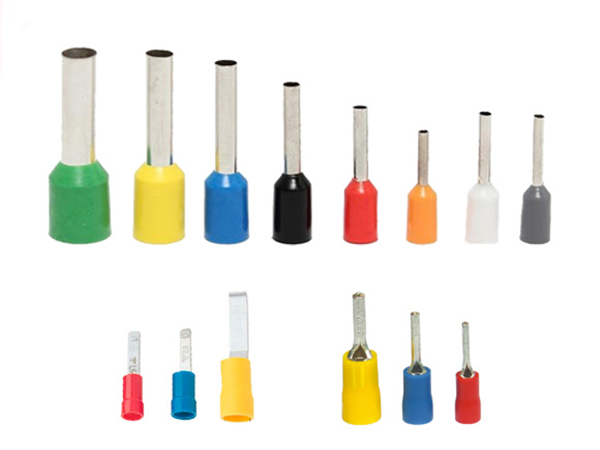

5. Đầu cos pin (Pin Terminal)

Đầu cos pin có hình dạng như một chiếc kim đặc hoặc ống rỗng, giúp gia cố đầu dây điện mềm (nhiều sợi nhỏ).

Đặc điểm: Giúp tất cả các sợi dây đồng nhỏ được gom gọn lại, tạo thành một đầu cứng duy nhất, dễ dàng nhét vào các khe cắm của terminal block (domino), PLC, rơ-le.
Ứng dụng: Rất quan trọng trong các tủ điện điều khiển, hệ thống tự động hóa đòi hỏi sự chính xác và kết nối tin cậy.

--> Tìm hiểu thêm về đầu cos cáp điện và đầu cos kst

Phân loại đầu cos theo vật liệu và lớp bọc

Bên cạnh hình dạng, vật liệu cũng là yếu tố quyết định đến hiệu suất và độ bền của đầu cos.

Đầu cos đồng: Là loại phổ biến nhất nhờ khả năng dẫn điện tuyệt vời và độ bền cao. Thường được mạ thiếc để tăng khả năng chống ăn mòn.

Đầu cos nhôm: Nhẹ và rẻ hơn đồng, thường được dùng để kết nối cáp nhôm trong các hệ thống truyền tải điện.

Đầu cos lưỡng kim (Đồng - Nhôm): Đây là loại đặc biệt, dùng để nối giữa dây cáp nhôm và thiết bị có cực đấu nối bằng đồng (hoặc ngược lại), ngăn chặn hiện tượng ăn mòn điện hóa.

Đầu cos bọc nhựa (cách điện) và đầu cos trần:

Loại bọc nhựa: Có sẵn một lớp vỏ nhựa cách điện (thường có màu sắc để phân biệt kích cỡ), giúp tăng an toàn và không cần bọc thêm gen co nhiệt.
Loại trần: Không có vỏ bọc, cho hiệu suất truyền điện tối đa nhưng cần được bọc cách điện cẩn thận sau khi bấm cos.

Hướng dẫn lựa chọn đầu cos dây điện chuẩn xác nhất

Việc lựa chọn sai loại đầu cos có thể gây ra mối nối lỏng lẻo, phát nhiệt và tiềm ẩn nguy cơ cháy nổ. Hãy ghi nhớ 3 tiêu chí vàng sau đây:

Chọn đúng kích thước theo tiết diện dây: Mỗi đầu cos được thiết kế cho một hoặc một vài cỡ dây nhất định. Luôn đảm bảo lõi dây vừa khít với phần ống của đầu cos.
Chọn đúng hình dạng theo vị trí kết nối: Vị trí bắt vít cố định? Dùng cos tròn. Cần tháo lắp nhanh? Dùng cos chữ Y. Nối vào domino? Dùng cos pin.
Chọn đúng vật liệu: Dây đồng đi với cos đồng, dây nhôm đi với cos nhôm. Khi cần nối giữa hai loại vật liệu này, bắt buộc phải dùng cos lưỡng kim.

--> Đọc thêm: Cáp tín hiệu rs 485

Kết luận

Việc hiểu rõ về các loại đầu cos dây điện và cách lựa chọn chúng không chỉ là kiến thức dành riêng cho thợ điện mà còn hữu ích cho bất kỳ ai muốn tự sửa chữa, lắp đặt các thiết bị điện trong nhà một cách an toàn. Một mối nối đúng kỹ thuật với đầu cos chất lượng sẽ đảm bảo hệ thống điện của bạn vận hành ổn định và bền bỉ trong nhiều năm.

Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại để lại bình luận bên dưới nhé.
