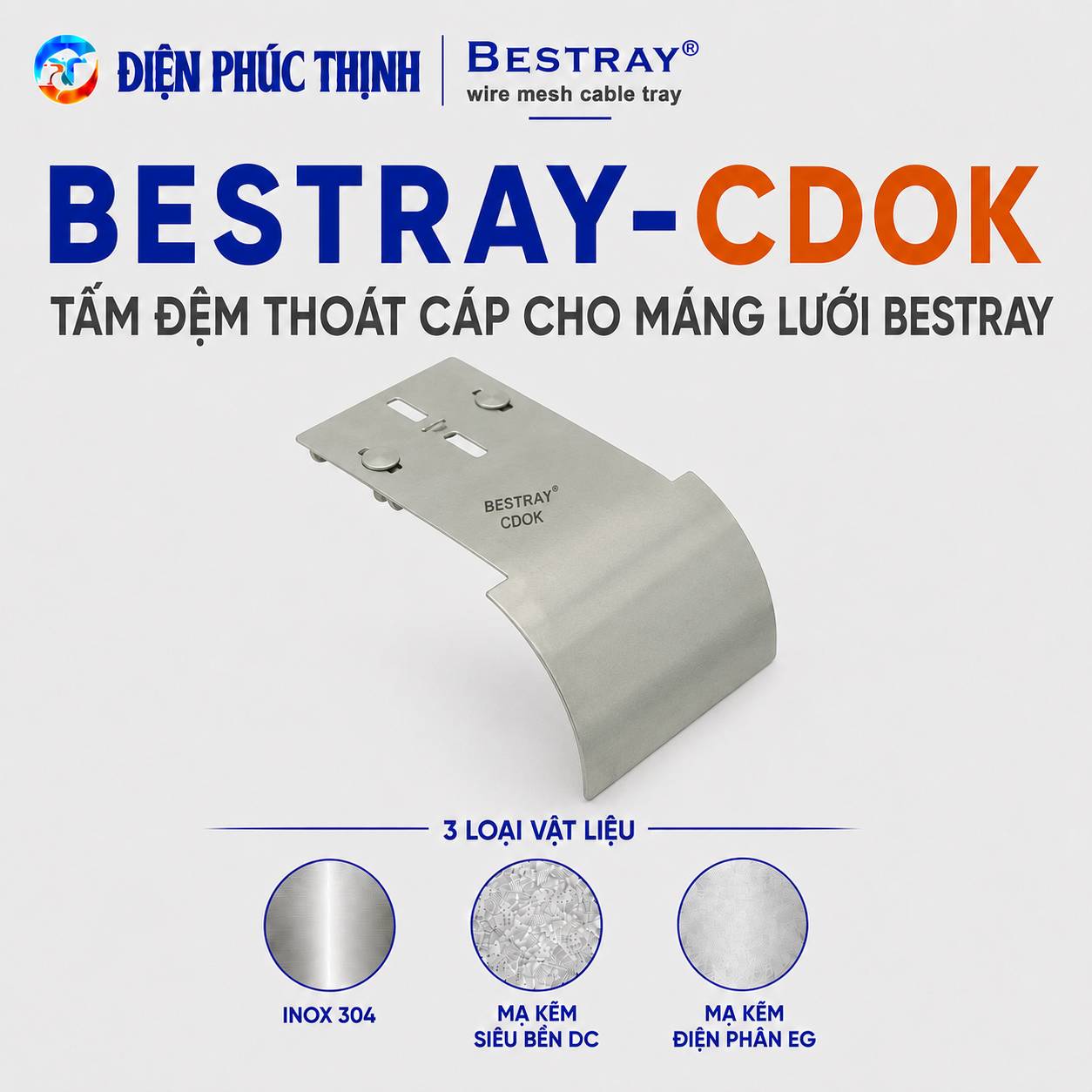

BESTRAY-CDOK là tấm đệm thoát cáp dùng cho hệ máng lưới Bestray, được lắp tại vị trí dây hoặc cáp đi ra khỏi đáy và đầu tuyến máng lưới.

Sản phẩm tạo bề mặt cong với bán kính khoảng R=75mm, giúp cáp chuyển hướng êm hơn, hạn chế tiếp xúc trực tiếp với sợi thép của máng và giảm nguy cơ làm trầy xước hoặc biến dạng lớp vỏ cáp.

Thông Số Kỹ Thuật Tấm Đệm Thoát Cáp Bestray CDOK

Các Mã Tấm Đệm Thoát Cáp Bestray CDOK

Cấu Hình Bộ Tấm Đệm Thoát Cáp CDOK

Cấu hình lắp ráp: CDOK = CDO + 2 × (C50S + BLCV620B).

Cấu Tạo Tấm Đệm Thoát Cáp CDOK

Vị Trí Lắp Đặt Tấm Đệm Thoát Cáp CDOK

• Lắp tại đầu máng: giúp cáp đi xuống từ đầu tuyến máng theo bề mặt cong.
• Lắp dưới đáy máng: tạo điểm thoát cáp tại vị trí bất kỳ trên tuyến máng.
• Lắp nhiều tấm liên tiếp: sử dụng khi cần tạo vùng thoát cáp rộng cho nhiều bó cáp.
• Lắp hai bên tuyến máng: áp dụng khi cáp cần thoát xuống tại nhiều vị trí khác nhau.

Cách Lắp Đặt Tấm Đệm Thoát Cáp CDOK

• Xác định vị trí cáp cần đi ra khỏi máng lưới.
• Đặt tấm đệm CDO tại đáy hoặc đầu tuyến máng.
• Căn chỉnh phần cong theo hướng thoát của cáp.
• Lắp hai chi tiết C50S vào các sợi thép của máng lưới.
• Luồn bulong BLCV620B qua các vị trí liên kết.
• Căn chỉnh tấm đệm để bề mặt cong không bị lệch.
• Siết chặt bulong và kiểm tra độ ổn định.
• Đặt cáp lên tấm đệm và kiểm tra bán kính chuyển hướng.

Khi lắp đặt cần bảo đảm mép tấm đệm không cấn vào vỏ cáp. Không nên ép cáp theo bán kính nhỏ hơn bán kính uốn tối thiểu do nhà sản xuất cáp quy định.

Cách Bố Trí CDOK Theo Số Lượng Cáp

• Một bó cáp nhỏ: có thể sử dụng một tấm CDOK tại vị trí thoát cáp.
• Nhiều bó cáp: bố trí từ hai tấm CDOK trở lên để tạo vùng đỡ rộng hơn.
• Cáp có đường kính lớn: cần kiểm tra bán kính uốn tối thiểu trước khi lựa chọn phương án lắp.
• Cáp đi xuống theo phương đứng: nên bố trí thêm phụ kiện giữ hoặc cố định cáp phía dưới.

Ưu Điểm Của Tấm Đệm Thoát Cáp Bestray CDOK

• Tạo bề mặt cong giúp cáp chuyển hướng ổn định.
• Hạn chế cáp tiếp xúc trực tiếp với sợi thép và cạnh của máng lưới.
• Giảm nguy cơ trầy xước hoặc hư hỏng lớp vỏ ngoài của cáp.
• Có thể lắp tại đầu tuyến hoặc vị trí bất kỳ trên đáy máng.
• Hỗ trợ sắp xếp điểm thoát cáp gọn gàng và dễ kiểm soát.
• Có thể lắp một hoặc nhiều tấm tùy theo số lượng cáp.
• Lắp ghép bằng bulong, không cần hàn tại công trình.
• Dễ tháo lắp và thay đổi vị trí khi bảo trì hoặc mở rộng hệ thống.

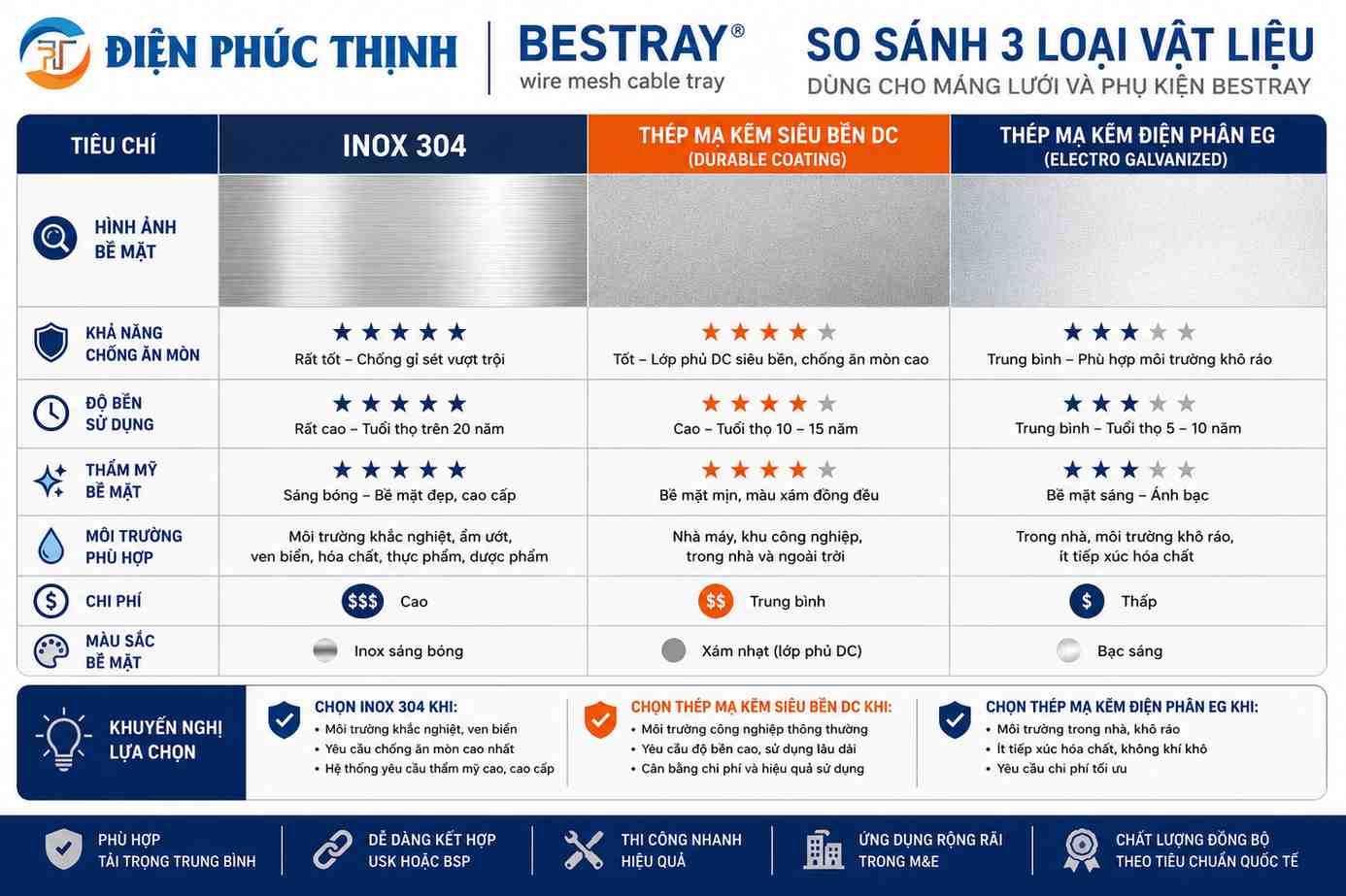

• Có các phiên bản Inox 304, mạ kẽm siêu bền và mạ kẽm điện phân.

Ứng Dụng Của Tấm Đệm Thoát Cáp Bestray CDOK

BESTRAY-CDOK được sử dụng trong các hệ thống:

• Điểm cáp đi xuống từ máng lưới.
• Điểm cáp đi vào tủ điện hoặc hộp đấu nối.
• Hệ thống cáp điện và cáp điều khiển công nghiệp.
• Hệ thống cáp tín hiệu, BMS và SCADA.
• Hệ thống mạng LAN, cáp camera và cáp quang.
• Phòng máy, phòng kỹ thuật và trung tâm dữ liệu.
• Nhà máy, nhà xưởng, tòa nhà và công trình cơ điện M&E.

Tấm đệm CDOK giúp tổ chức điểm thoát cáp an toàn và gọn gàng, đặc biệt tại những vị trí cáp phải chuyển từ phương ngang trên máng sang phương đứng đi xuống thiết bị hoặc tủ điện.

Liên Hệ Báo Giá Tấm Đệm Thoát Cáp Bestray CDOK

Cần báo giá BESTRAY-CDOK / Tấm Đệm Thoát Cáp Cho Máng Lưới Bestray?

Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn vật liệu, số lượng tấm đệm và phương án bố trí phù hợp với tuyến cáp của công trình.

→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín

Lưu ý: Khi đặt hàng cần xác nhận mã CDOK, số lượng, vị trí thoát cáp và phiên bản vật liệu S4, DC hoặc EG.
