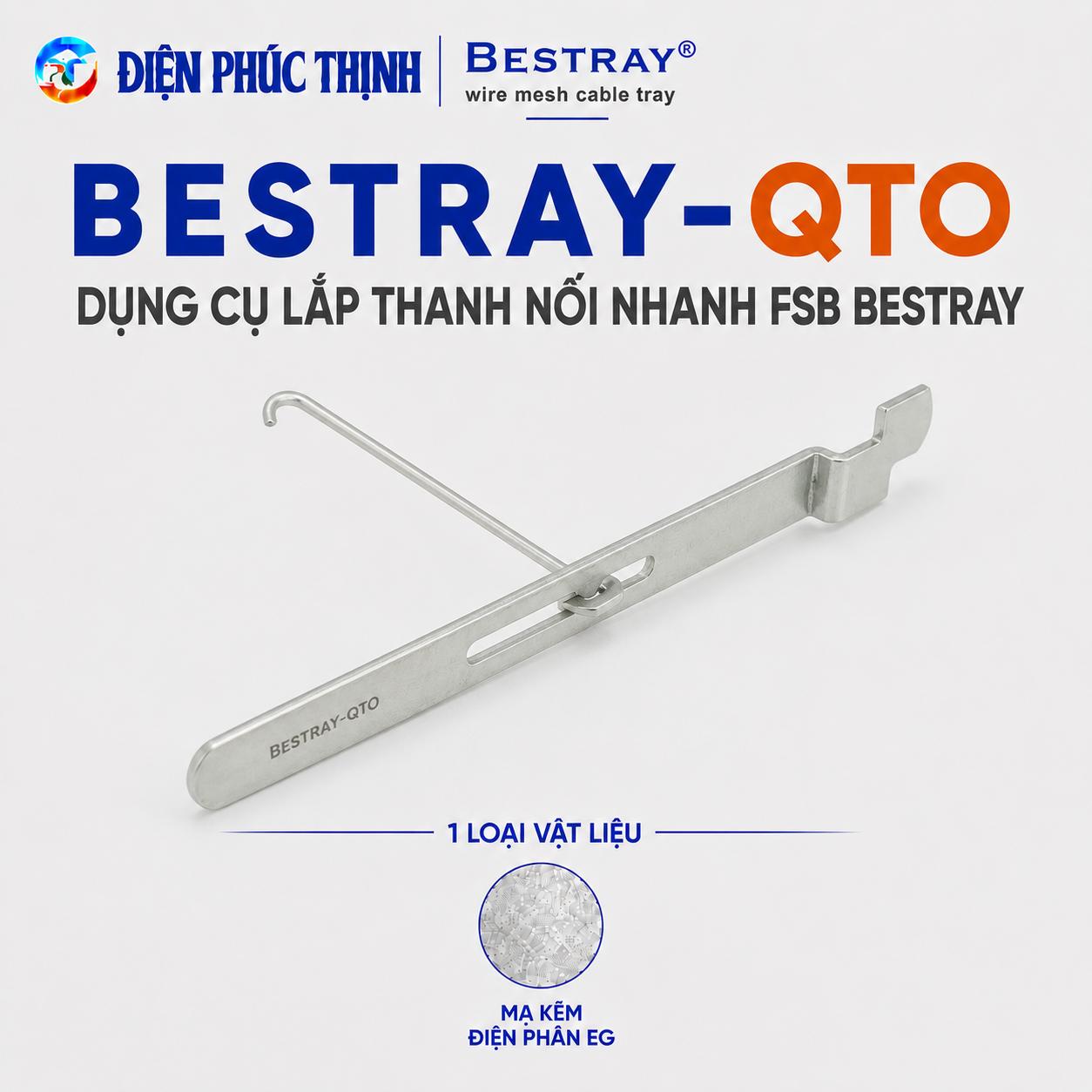

BESTRAY-QTO / Dụng Cụ Lắp Thanh Nối Nhanh FSB Bestray
BESTRAY-QTO là dụng cụ chuyên dụng dùng để lắp thanh nối nhanh FSB cho máng lưới Bestray. Sản phẩm hỗ trợ ép và khóa thanh FSB vào các sợi thép của hai đoạn máng, tạo thành mối nối thẳng chắc chắn mà không cần hàn hoặc gia công phức tạp.
Dụng cụ QTO có thiết kế dạng tay đòn, giúp người thi công tạo lực ép tại đúng vị trí khóa của thanh nối FSB. Sản phẩm phù hợp với hệ máng lưới Bestray CM30, CM54 và CM105.
Thông Số Kỹ Thuật Dụng Cụ Bestray QTO
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm | QTO |
| Tên sản phẩm | Dụng cụ lắp thanh nối nhanh FSB |
| Kiểu dụng cụ | Dụng cụ ép và khóa bằng tay |
| Chất liệu sản phẩm | Thép chịu lực, bề mặt sơn bảo vệ |
| Phụ kiện sử dụng | Thanh nối nhanh Bestray FSB |
| Chức năng | Ép và khóa thanh FSB vào sợi thép của máng lưới |
| Hệ máng tương thích | CM30, CM54 và CM105 |
| Phương pháp vận hành | Thao tác thủ công bằng cơ cấu tay đòn |
| Ứng dụng | Thi công mối nối thẳng giữa hai đoạn máng lưới |
Mã Sản Phẩm Dụng Cụ Bestray QTO
| Mã sản phẩm | Tên sản phẩm | Phụ kiện sử dụng |
|---|---|---|
| QTO | Dụng cụ lắp thanh nối nhanh | Thanh nối nhanh FSB |
Cấu Tạo Dụng Cụ Lắp FSB QTO
| Chi tiết | Chức năng |
|---|---|
| Thân dụng cụ | Tạo khung chịu lực và giữ ổn định các bộ phận khi thao tác |
| Tay đòn | Tạo lực ép để khóa các tai của thanh nối FSB |
| Đầu ép | Tiếp xúc trực tiếp với vị trí khóa trên thanh nối nhanh |
| Đầu định vị | Giúp căn đúng vị trí thanh FSB và sợi thép của máng lưới |
| Khớp truyền lực | Truyền lực từ tay cầm đến đầu ép trong quá trình thao tác |
| Lớp sơn bảo vệ | Hỗ trợ hạn chế oxy hóa và bảo vệ bề mặt thép trong quá trình sử dụng |
Nguyên Lý Hoạt Động Của Dụng Cụ QTO
Sau khi thanh nối FSB được đặt vào vị trí tiếp giáp giữa hai đoạn máng lưới, đầu dụng cụ QTO được căn vào tai khóa của thanh nối. Khi người thi công tác động lực lên tay đòn, đầu ép sẽ làm tai khóa của FSB ôm chặt lấy sợi thép máng.
Quá trình ép được thực hiện lần lượt tại các vị trí khóa của thanh FSB. Sau khi hoàn thiện, thanh nối giữ hai đoạn máng nằm thẳng hàng và tạo thành một tuyến liên tục.
Cách Sử Dụng Dụng Cụ Bestray QTO
- Đặt hai đoạn máng lưới cần nối thẳng sát nhau.
- Căn chỉnh thành và đáy của hai đoạn máng nằm thẳng hàng.
- Đặt thanh nối nhanh FSB qua vị trí tiếp giáp giữa hai đoạn máng.
- Kiểm tra các tai khóa của FSB đã nằm đúng trên sợi thép máng.
- Đưa đầu dụng cụ QTO vào vị trí cần ép.
- Giữ dụng cụ ổn định và tác động lực lên tay đòn.
- Ép lần lượt các vị trí khóa còn lại của thanh FSB.
- Kiểm tra toàn bộ mối nối sau khi hoàn thiện.
Trong quá trình sử dụng cần đặt đầu ép đúng vị trí, tránh ép lệch làm biến dạng thanh nối hoặc sợi thép của máng lưới.
Số Lượng Thanh FSB Theo Chiều Rộng Máng
| Chiều rộng máng | Số lượng FSB tham khảo cho một mối nối |
|---|---|
| 30–50mm | 2 thanh FSB |
| 100–200mm | 3 thanh FSB |
| 300–450mm | 4 thanh FSB |
| 500–600mm | 5 thanh FSB |
Số lượng thanh nối có thể thay đổi theo thiết kế, tải trọng và phương án thi công thực tế. Cần lắp đủ số lượng FSB tại thành và đáy máng để mối nối được giữ ổn định.
Phụ Kiện Tương Thích Với Dụng Cụ QTO
| Phụ kiện | Chức năng |
|---|---|
| FSB | Thanh nối nhanh dùng để nối thẳng hai đoạn máng lưới |
| USK | Bộ nối đa năng có thể kết hợp để gia cường mối nối |
| BSP | Bản nối đáy có thể sử dụng bổ sung tại vị trí nối máng |
Dụng cụ QTO được thiết kế chủ yếu để thao tác với thanh nối nhanh FSB. Các phụ kiện USK và BSP sử dụng phương pháp lắp ghép bằng bulong riêng.
Ưu Điểm Của Dụng Cụ Bestray QTO
- Thiết kế chuyên dụng cho thanh nối nhanh FSB.
- Thân thép chịu lực, phù hợp với thao tác ép thủ công tại công trình.
- Bề mặt sơn bảo vệ giúp hạn chế oxy hóa trong quá trình sử dụng.
- Giúp khóa thanh nối nhanh chóng và đồng đều.
- Không cần hàn tại công trình.
- Không cần khoan hoặc gia công thêm trên máng lưới.
- Hỗ trợ rút ngắn thời gian thi công mối nối thẳng.
- Giúp thao tác nhất quán hơn so với sử dụng dụng cụ không chuyên dụng.
- Có thể sử dụng cho nhiều kích thước máng lưới.
- Phù hợp với máng CM30, CM54 và CM105.
- Dễ mang theo và sử dụng tại công trường.
Ứng Dụng Của Dụng Cụ QTO
BESTRAY-QTO được sử dụng khi thi công hệ máng lưới tại:
- Nhà máy và nhà xưởng công nghiệp.
- Hệ thống điện và điều khiển.
- Hệ thống BMS và SCADA.
- Hệ thống mạng LAN và cáp quang.
- Trung tâm dữ liệu và phòng server.
- Tòa nhà thương mại và văn phòng.
- Công trình cơ điện M&E.
- Tuyến máng cần thi công nhanh bằng thanh nối FSB.
Lưu Ý Khi Sử Dụng Dụng Cụ QTO
- Chỉ sử dụng dụng cụ cho đúng loại thanh nối FSB tương thích.
- Kiểm tra thân dụng cụ, đầu ép và khớp truyền lực trước khi thao tác.
- Không sử dụng dụng cụ khi các bộ phận bị cong, nứt hoặc lỏng.
- Không dùng ống nối dài tay cầm để tạo lực ép vượt mức cần thiết.
- Không ép khi thanh FSB chưa được căn đúng với sợi thép máng.
- Kiểm tra từng vị trí khóa sau khi ép.
- Vệ sinh dụng cụ sau khi sử dụng.
- Bảo quản tại nơi khô ráo, tránh môi trường ẩm hoặc hóa chất ăn mòn.
- Kiểm tra và xử lý lại lớp sơn nếu bề mặt bị bong tróc trong quá trình sử dụng.
Liên Hệ Báo Giá Dụng Cụ Bestray QTO
Cần báo giá BESTRAY-QTO / Dụng Cụ Lắp Thanh Nối Nhanh FSB Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn dụng cụ QTO, thanh nối nhanh FSB và số lượng phụ kiện phù hợp với chiều rộng máng lưới của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: QTO là dụng cụ thi công chuyên dụng, không phải phụ kiện được lắp cố định trên máng. Khi đặt hàng cần xác nhận mã dụng cụ QTO và số lượng thanh nối nhanh FSB sử dụng tại công trình.
Mô tả ngắn: BESTRAY-QTO là dụng cụ bằng thép chịu lực, bề mặt sơn bảo vệ, chuyên dùng để ép và khóa thanh nối nhanh FSB khi nối thẳng hai đoạn máng lưới Bestray. Sản phẩm phù hợp với hệ máng CM30, CM54 và CM105, giúp thi công nhanh mà không cần hàn.
