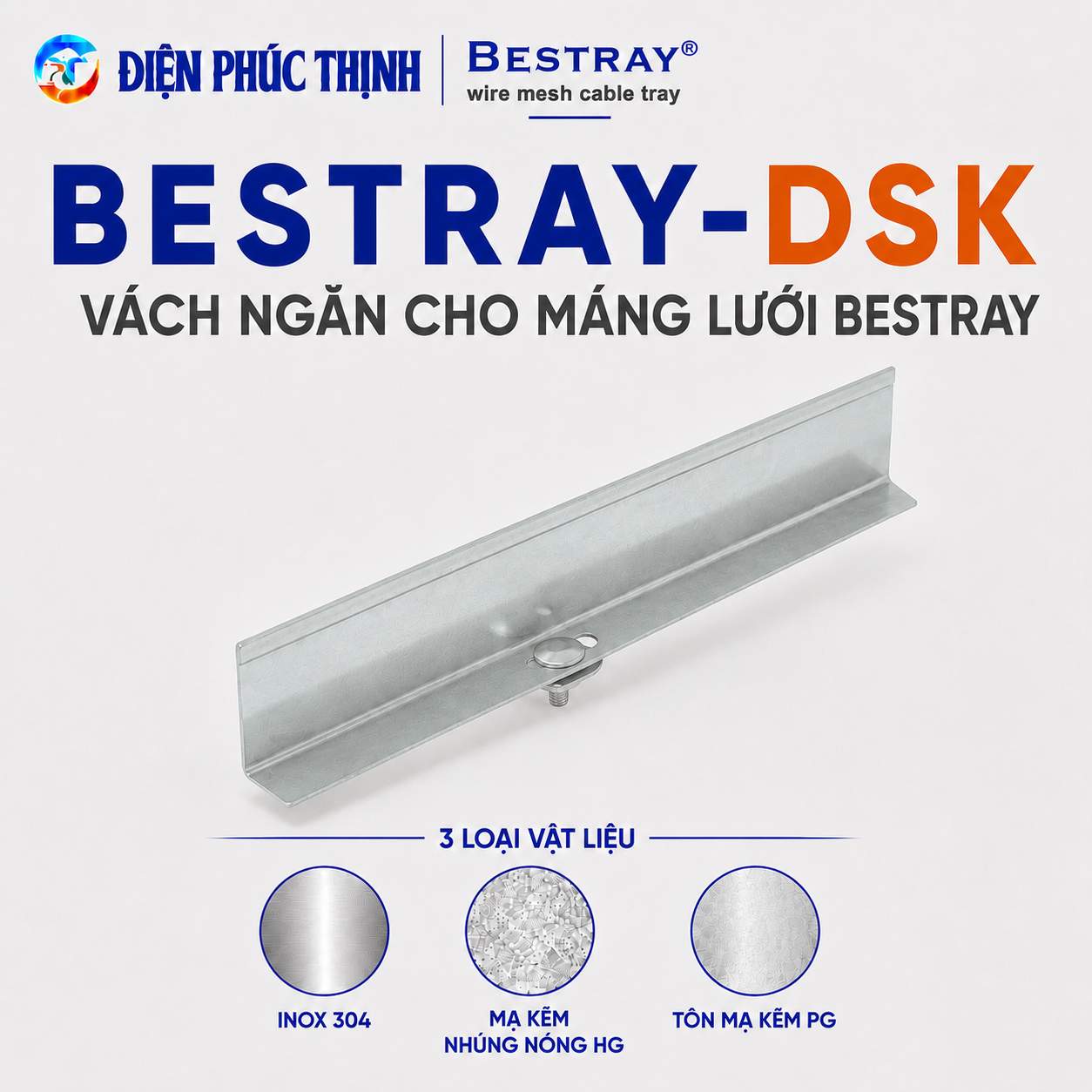

BESTRAY-DSK / Vách Ngăn Cho Máng Lưới Bestray
BESTRAY-DSK là vách ngăn dùng cho hệ máng lưới Bestray, được lắp dọc theo tuyến máng để phân chia không gian chứa cáp thành các khoang riêng biệt.
Sản phẩm giúp tách cáp điện động lực, cáp điều khiển, cáp tín hiệu, cáp mạng và cáp quang trên cùng một tuyến máng. Dòng DSK gồm DSK1 dùng cho máng cao 54mm và DSK2 dùng cho máng cao 105mm, chiều dài tiêu chuẩn 3000mm.
Thông Số Kỹ Thuật Vách Ngăn Bestray DSK
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | DSK1 và DSK2 |
| Tên sản phẩm | Vách ngăn máng lưới |
| Chức năng | Phân chia các nhóm dây và cáp trong cùng một tuyến máng lưới |
| Chiều cao vách | 50mm hoặc 100mm tùy mã sản phẩm |
| Chiều dài tiêu chuẩn | 3000mm |
| Độ dày | 1.0mm |
| Máng tương thích | Máng lưới Bestray CM54 và CM105 |
| Phương pháp lắp đặt | Lắp dọc đáy máng bằng chi tiết C15 và bulong BLCV620B |
| Vật liệu/Bề mặt | Inox 304, mạ kẽm nhúng nóng hoặc tôn mạ kẽm |
Kích Thước Vách Ngăn Bestray DSK
| Tên sản phẩm | Dùng cho máng | Chiều cao H | Độ dày T | Chiều dài L |
|---|---|---|---|---|
| DSK1 | CM54 | 50mm | 1.0mm | 3000mm |
| DSK2 | CM105 | 100mm | 1.0mm | 3000mm |
Các Mã Vách Ngăn Bestray DSK
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Tôn mạ kẽm |
|---|---|---|---|
| DSK1 | DSK1S4 | DSK1HG | DSK1PG |
| DSK2 | DSK2S4 | DSK2HG | DSK2PG |
Cấu Hình Bộ Vách Ngăn DSK
| Mã sản phẩm | Cấu hình lắp ráp |
|---|---|
| DSK1 | DS1 + 4 × (C15 + BLCV620B) |
| DSK2 | DS2 + 4 × (C15 + BLCV620B) |
Mỗi bộ vách ngăn tiêu chuẩn sử dụng thân vách DS tương ứng cùng bốn bộ chi tiết C15 và bulong cổ vuông BLCV620B để cố định trên đáy máng lưới.
Cấu Tạo Vách Ngăn Máng Lưới DSK
| Chi tiết | Chức năng |
|---|---|
| Thân vách ngăn | Phân chia không gian bên trong máng thành các khoang riêng |
| Mép gấp dọc thân | Tăng độ cứng và hạn chế cạnh sắc tiếp xúc với vỏ cáp |
| Các vị trí liên kết | Dùng để cố định vách ngăn với đáy máng lưới |
| Chi tiết C15 | Kẹp vách ngăn vào các sợi thép ở đáy máng |
| Bulong BLCV620B | Siết chặt và giữ ổn định bộ vách ngăn trong quá trình sử dụng |
Phân Biệt Vách Ngăn DSK1 Và DSK2
- DSK1: cao 50mm, dùng cho máng lưới Bestray CM54.
- DSK2: cao 100mm, dùng cho máng lưới Bestray CM105.
- Cả hai dòng đều có độ dày 1.0mm và chiều dài tiêu chuẩn 3000mm.
- Mỗi bộ sử dụng bốn vị trí liên kết để cố định vách trên đáy máng.
Cách Chọn Vách Ngăn DSK
- Máng lưới cao 54mm: chọn vách ngăn DSK1 cao 50mm.
- Máng lưới cao 105mm: chọn vách ngăn DSK2 cao 100mm.

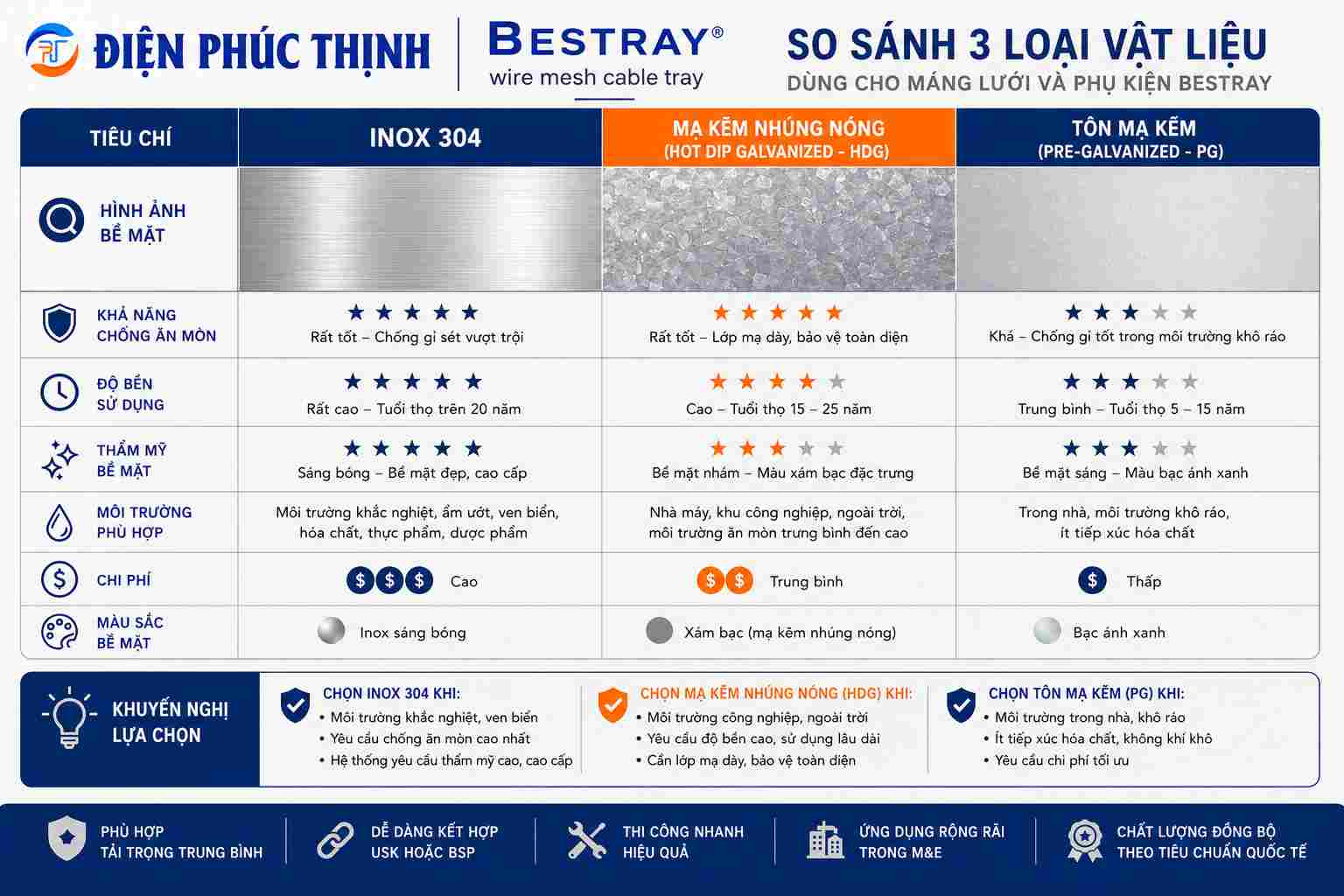

- Môi trường cần chống ăn mòn tốt: ưu tiên phiên bản Inox 304.
- Tuyến máng ngoài trời hoặc môi trường ẩm: lựa chọn phiên bản mạ kẽm nhúng nóng HG.
- Tuyến máng trong nhà: có thể sử dụng phiên bản tôn mạ kẽm PG.
Khi lựa chọn cần xác định chiều cao máng, số khoang cần chia, nhóm cáp đi trong từng khoang và điều kiện môi trường tại vị trí lắp đặt.
Cách Lắp Đặt Vách Ngăn Bestray DSK
- Xác định vị trí cần phân chia bên trong máng lưới.
- Chọn DSK1 hoặc DSK2 phù hợp với chiều cao máng.
- Đặt vách ngăn dọc theo đáy tuyến máng.
- Căn chỉnh vách ngăn song song với thành máng.
- Lắp các chi tiết C15 vào sợi thép ở đáy máng.
- Luồn bulong BLCV620B qua các vị trí liên kết.
- Siết chặt bốn bộ liên kết để giữ vách ổn định.
- Kiểm tra độ thẳng và khoảng cách giữa vách với thành máng.
- Sắp xếp từng nhóm cáp vào đúng khoang thiết kế.
Khi nối nhiều đoạn vách ngăn liên tiếp, cần căn chỉnh các đoạn thẳng hàng và hạn chế tạo khe hở lớn làm cáp đi lệch sang khoang bên cạnh.
Phương Án Bố Trí Vách Ngăn DSK
- Chia hai khoang: lắp một vách DSK dọc giữa máng.
- Chia ba khoang: lắp hai vách DSK song song trên cùng tuyến máng.
- Tách cáp động lực và cáp tín hiệu: bố trí hai nhóm cáp ở hai khoang riêng.
- Tách cáp mạng và cáp điện: hạn chế việc bố trí lẫn các loại cáp có chức năng khác nhau.
- Dành khoang dự phòng: giữ một phần không gian trống để bổ sung cáp trong tương lai.
Ưu Điểm Của Vách Ngăn Bestray DSK
- Phân chia các nhóm cáp rõ ràng trên cùng một tuyến máng.
- Hỗ trợ quản lý, nhận diện và bảo trì hệ thống cáp thuận tiện hơn.
- Giúp hạn chế cáp điện động lực nằm lẫn với cáp điều khiển hoặc cáp tín hiệu.
- Có hai chiều cao phù hợp với máng CM54 và CM105.
- Chiều dài tiêu chuẩn 3000mm phù hợp với chiều dài máng lưới Bestray.
- Có thể bố trí một hoặc nhiều vách trên cùng một tuyến máng.
- Lắp ghép bằng bulong, không cần hàn tại công trình.
- Dễ tháo lắp hoặc thay đổi vị trí khi cải tạo hệ thống.
- Có các phiên bản Inox 304, mạ kẽm nhúng nóng và tôn mạ kẽm.
Ứng Dụng Của Vách Ngăn Bestray DSK
BESTRAY-DSK được sử dụng để phân chia các nhóm cáp như:
- Cáp điện động lực và cáp điều khiển.
- Cáp tín hiệu, BMS và SCADA.
- Cáp mạng LAN và cáp quang.
- Cáp camera và hệ thống an ninh.
- Cáp nguồn và cáp truyền thông.
- Cáp thiết bị đo lường và tự động hóa.
- Hệ thống cáp trong nhà máy, tòa nhà và trung tâm dữ liệu.
- Công trình cơ điện M&E và hành lang kỹ thuật.
Vách ngăn DSK giúp tuyến cáp được sắp xếp khoa học, hạn chế nhầm lẫn giữa các hệ thống và tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì hoặc mở rộng sau này.
Lưu Ý Khi Sử Dụng Vách Ngăn DSK
- Vách ngăn hỗ trợ phân chia vật lý giữa các nhóm cáp nhưng không thay thế giải pháp chống nhiễu điện từ chuyên dụng.
- Cần tuân thủ khoảng cách giữa cáp động lực và cáp tín hiệu theo yêu cầu của thiết kế.
- Không nên xếp cáp quá cao vượt khỏi mép trên của vách ngăn.
- Cần kiểm tra bán kính uốn của cáp tại các vị trí co, tê và chuyển hướng.
- Nên chọn vật liệu vách ngăn đồng bộ với vật liệu của máng lưới.
Liên Hệ Báo Giá Vách Ngăn Bestray DSK
Cần báo giá BESTRAY-DSK / Vách Ngăn Cho Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn DSK1, DSK2, vật liệu và số lượng vách ngăn phù hợp với tuyến máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận mã DSK1 hoặc DSK2, chiều cao máng, số lượng vách cần lắp và phiên bản vật liệu S4, HG hoặc PG.
