Cable Gland là gì? Cách chọn đúng Size và IP Rating cho từng môi trường

Trong các hệ thống tủ điện công nghiệp, nhà máy, điện mặt trời, dầu khí, viễn thông và tự động hóa, dây cáp không chỉ cần được đấu nối đúng kỹ thuật mà còn phải được bảo vệ tại vị trí đi vào tủ điện hoặc thiết bị.

Nếu lựa chọn Cable Gland (đầu nối cáp) không đúng kích thước hoặc cấp bảo vệ IP, nước, bụi, dầu hoặc hơi ẩm có thể xâm nhập vào bên trong thiết bị, làm giảm tuổi thọ linh kiện, gây chập điện, mất tín hiệu hoặc dừng hệ thống.

Vì vậy, hiểu rõ Cable Gland là gì và biết cách chọn đúng Size, Ren và IP Rating là điều rất quan trọng đối với kỹ sư thiết kế, đơn vị thi công M&E, nhà thầu điện, bộ phận bảo trì và mua hàng kỹ thuật.

Bài viết này sẽ giúp bạn lựa chọn đúng Cable Gland cho tủ điện PLC, MCC, hệ thống BMS, HVAC, Solar, nhà máy thực phẩm, hóa chất và các công trình công nghiệp.

---

Cable Gland là gì?

Cable Gland, hay còn gọi là đầu nối cáp, ốc siết cáp, đầu xiết cáp hoặc đầu chống nước cho cáp, là phụ kiện dùng để cố định cáp tại điểm đi vào tủ điện, hộp đấu nối hoặc thiết bị điện.

Cable Gland không chỉ giữ cáp chắc chắn mà còn giúp:

• Chống bụi.
• Chống nước.
• Chống rung.
• Giảm lực kéo lên đầu cáp.
• Bảo vệ lớp vỏ cáp khỏi bị cắt hoặc mài mòn.

Nếu bạn đang tìm Cable Gland chính hãng cho tủ điện, hệ thống M&E và công trình công nghiệp, hãy tham khảo tại đây: Cable Gland chính hãng

---

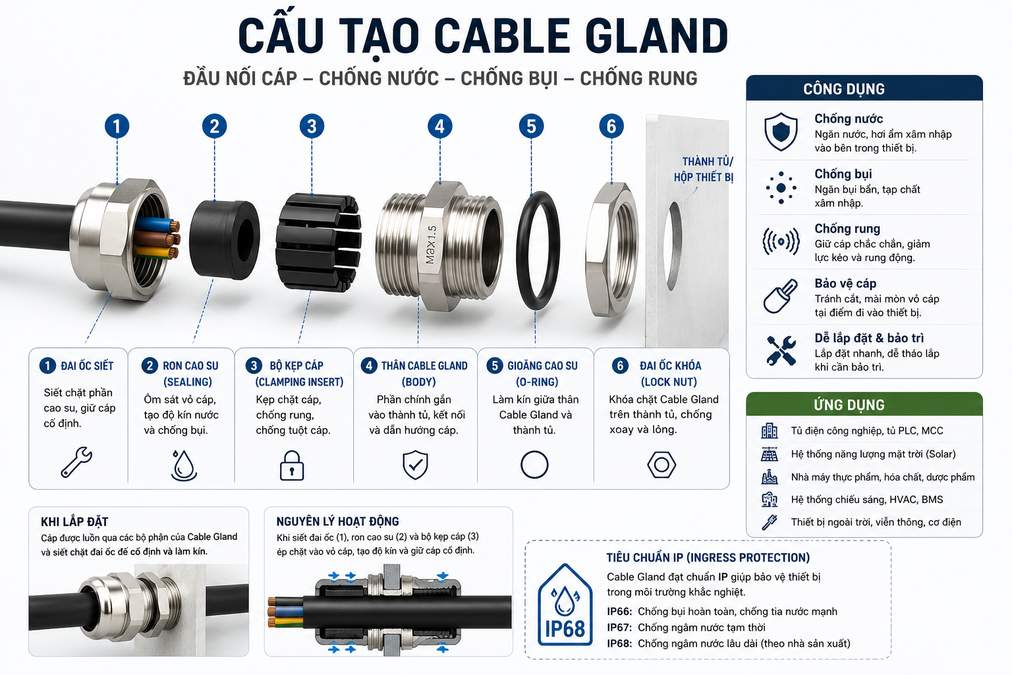

Cấu tạo cơ bản của Cable Gland

Một Cable Gland tiêu chuẩn thường gồm các bộ phận chính sau:

1. Đai ốc siết

Dùng để siết chặt phần ron cao su, giúp giữ cáp cố định sau khi lắp đặt.

2. Ron cao su (Sealing Ring)

Ôm sát vào vỏ cáp, tạo độ kín nước, chống bụi và hạn chế hơi ẩm xâm nhập vào thiết bị.

3. Bộ kẹp cáp (Clamping Insert)

Có nhiệm vụ kẹp chặt cáp, chống rung và chống tuột cáp trong quá trình vận hành.

4. Thân Cable Gland (ody)

Là phần chính có ren, được gắn vào thành tủ điện hoặc hộp thiết bị để dẫn hướng và cố định cáp.

5. Gioăng cao su (O-ring)

Làm kín giữa thân Cable Gland và thành tủ, giúp tăng khả năng chống nước tại vị trí lắp đặt.

6. Đai ốc khóa (Lock Nut)

Dùng để khóa chặt Cable Gland trên thành tủ, chống xoay, chống lỏng khi rung động.

---

Trong tủ điện công nghiệp, Cable Gland thường được lắp tại vị trí cáp đi vào tủ nhằm đảm bảo đạt cấp bảo vệ IP theo yêu cầu thiết kế.

Ví dụ thực tế:

Trong tủ điện ngoài trời của hệ thống điện mặt trời, toàn bộ dây DC và dây AC đều đi qua Cable Gland đạt chuẩn IP68 trước khi vào tủ Inverter nhằm ngăn nước mưa, bụi và hơi ẩm xâm nhập.

---

Cable Gland hoạt động như thế nào?

Sau khi luồn cáp qua Cable Gland, kỹ thuật viên sẽ siết đai ốc.

Khi siết:

• Ron cao su ép chặt quanh vỏ cáp.
• Cable được giữ cố định.
• Tạo kín nước.
• Tạo kín bụi.
• Giảm lực kéo lên đầu cáp.

Đây chính là lý do Cable Gland được sử dụng trong hầu hết các tủ điện công nghiệp hiện nay.

---

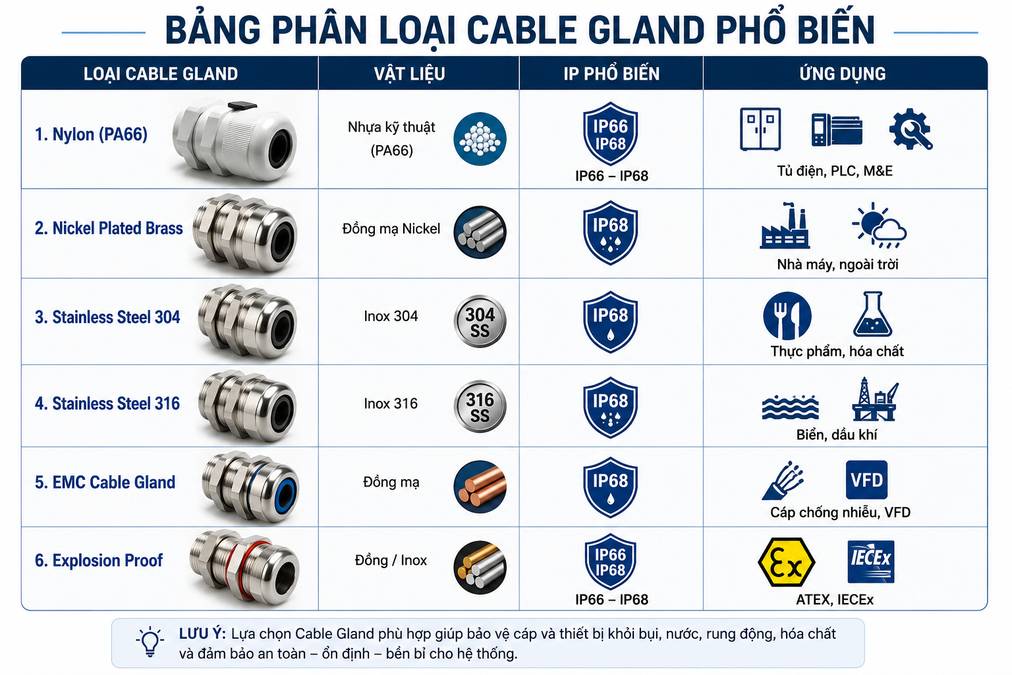

Bảng phân loại Cable Gland phổ biến

Để lựa chọn đúng sản phẩm, bạn có thể tham khảo các loại Cable Gland dưới đây.

---

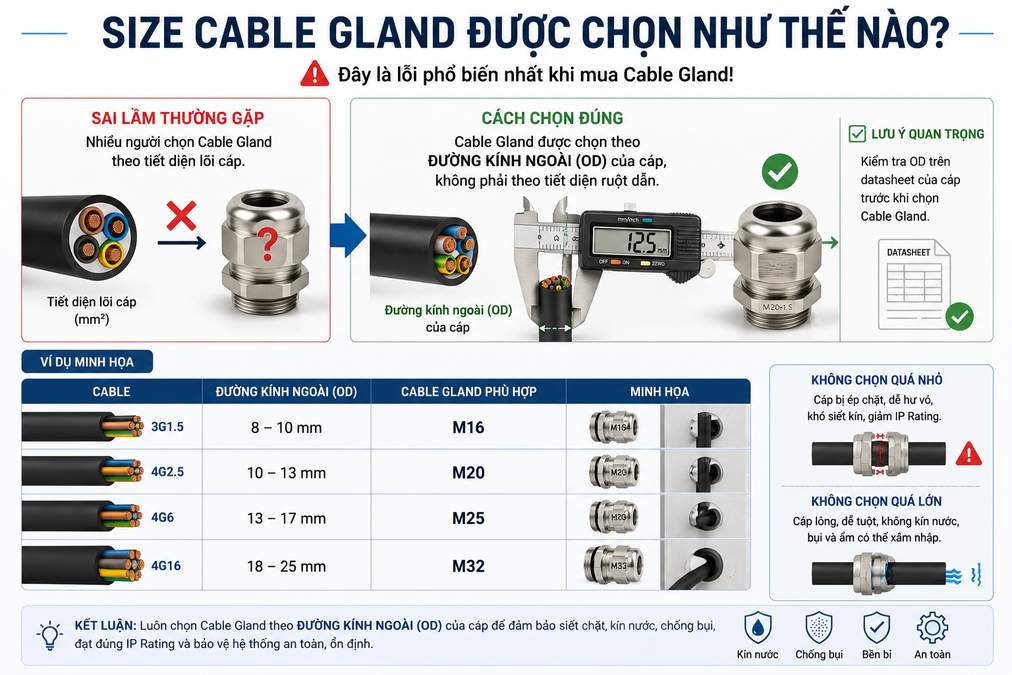

Size Cable Gland được chọn như thế nào?

Đây là lỗi phổ biến nhất khi mua Cable Gland.

Nhiều người chọn theo tiết diện lõi cáp.

Thực tế, Cable Gland được chọn theo đường kính ngoài (Overall Diameter - OD) của cáp, không phải theo tiết diện ruột dẫn.

Ví dụ:

Vì vậy trước khi chọn Cable Gland, hãy kiểm tra Outer Diameter (OD) trên Datasheet của cáp.

---

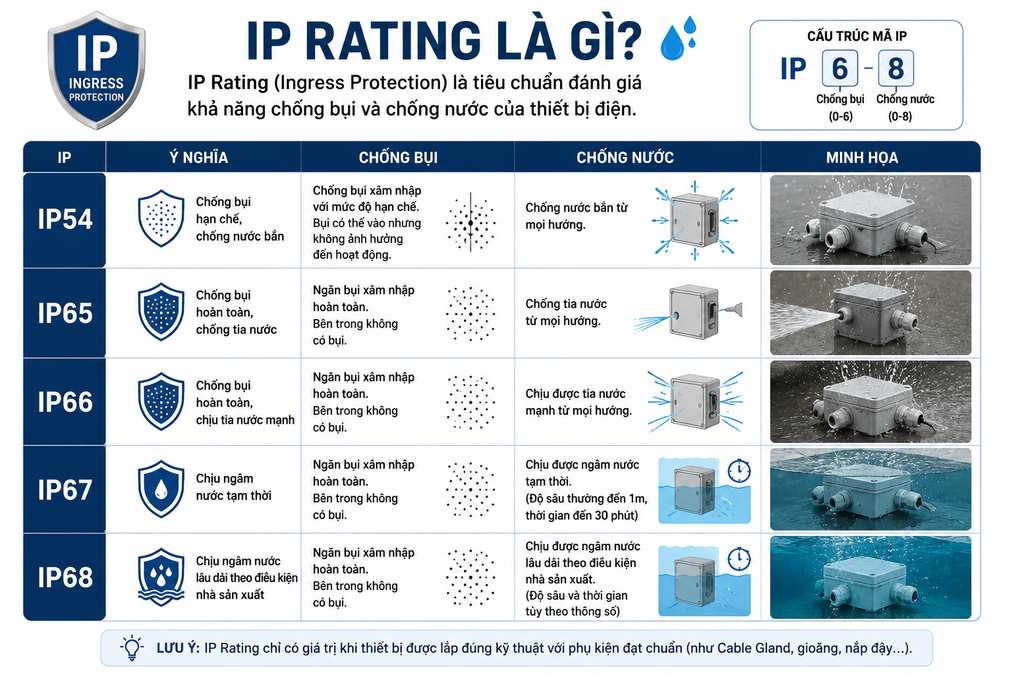

IP Rating là gì?

IP Rating (Ingress Protection) là tiêu chuẩn đánh giá khả năng chống bụi và chống nước của thiết bị điện.

Ví dụ:

---

Chọn Cable Gland theo từng môi trường

Trong nhà

Khuyến nghị:

• Nylon Cable Gland
• IP54 hoặc IP65

Ứng dụng:

• Tủ PLC
• Tủ MCC
• Văn phòng
• Nhà xưởng

---

Ngoài trời

Khuyến nghị:

• Nylon UV
• Đồng mạ Nickel

IP nên dùng:

IP68

Ứng dụng:

• Solar
• Camera
• Viễn thông
• Tủ điện ngoài trời

---

Nhà máy thực phẩm (F&B)

Khuyến nghị:

• Stainless Steel 304

Ưu điểm:

• Chống ăn mòn
• Dễ vệ sinh
• Chịu hóa chất tẩy rửa

---

Nhà máy hóa chất

Khuyến nghị:

• Stainless Steel 316

Do:

• Chống axit
• Chống muối
• Chống ăn mòn

---

Dầu khí - Offshore

Khuyến nghị:

• Explosion Proof Cable Gland

Đáp ứng:

• ATEX
• IECEx

---

Những lỗi thường gặp khi chọn Cable Gland

Trong quá trình thi công, nhiều sự cố như nước vào tủ điện, bụi bám thiết bị hoặc cáp bị tuột thường xuất phát từ việc lựa chọn sai Cable Gland.

Các lỗi phổ biến gồm:

• Chọn Cable Gland theo tiết diện dây thay vì đường kính ngoài của cáp.
• Chọn sai loại ren (Metric, PG hoặc NPT).
• Sử dụng IP54 cho môi trường ngoài trời.
• Không lắp gioăng cao su (O-ring).
• Siết quá lỏng khiến nước xâm nhập.
• Siết quá chặt làm biến dạng vỏ cáp.
• Dùng Cable Gland nhựa trong môi trường có hóa chất mạnh.
• Không sử dụng Cable Gland EMC cho cáp chống nhiễu.

Để hạn chế rủi ro, cần kiểm tra kỹ đường kính ngoài của cáp (OD), kiểu ren, vật liệu, IP Rating, nhiệt độ làm việc và môi trường sử dụng trước khi lựa chọn.

---

Kinh nghiệm chọn Cable Gland cho nhà máy F&B

Trong môi trường nhà máy thực phẩm và đồ uống, tủ điện thường xuyên phải tiếp xúc với hơi nước, độ ẩm cao và hóa chất vệ sinh.

Đối với tủ điều khiển trung tâm, nên ưu tiên Cable Gland Inox 304 đạt chuẩn IP68 để đảm bảo khả năng chống nước và chống ăn mòn lâu dài.

Đối với khu vực ngoài trời hoặc hệ thống điện mặt trời, nên sử dụng Cable Gland Nylon chống UV hoặc Brass Nickel Plated đạt IP68 nhằm tăng tuổi thọ và giảm chi phí bảo trì.

Nếu hệ thống sử dụng cáp chống nhiễu (Shielded Cable), nên lựa chọn EMC Cable Gland để đảm bảo lớp chống nhiễu của cáp được tiếp đất đúng kỹ thuật, hạn chế nhiễu điện từ và duy trì chất lượng tín hiệu.

---

Kết luận

Cable Gland là phụ kiện nhỏ nhưng giữ vai trò rất quan trọng trong việc bảo vệ hệ thống cáp và tủ điện công nghiệp.

Việc lựa chọn đúng Size, Ren, Vật liệu và IP Rating sẽ giúp hệ thống chống bụi, chống nước hiệu quả, tăng tuổi thọ thiết bị và giảm đáng kể chi phí bảo trì.

Đối với các hệ thống PLC, MCC, BMS, HVAC, Solar, nhà máy thực phẩm, hóa chất và công trình ngoài trời, Cable Gland không chỉ là phụ kiện đi cáp mà còn là yếu tố quyết định độ an toàn và độ tin cậy của toàn bộ hệ thống điện.

---
