Dây Điện 1.5mm² Nên Dùng Đầu Cos Nào Để Đảm Bảo Tiếp Xúc Tốt?

Dây điện 1.5mm² nên dùng đầu cos nào là câu hỏi thường gặp khi đấu dây vào terminal block, domino, relay, contactor, công tắc, CB hoặc các thiết bị điện trong tủ điều khiển.

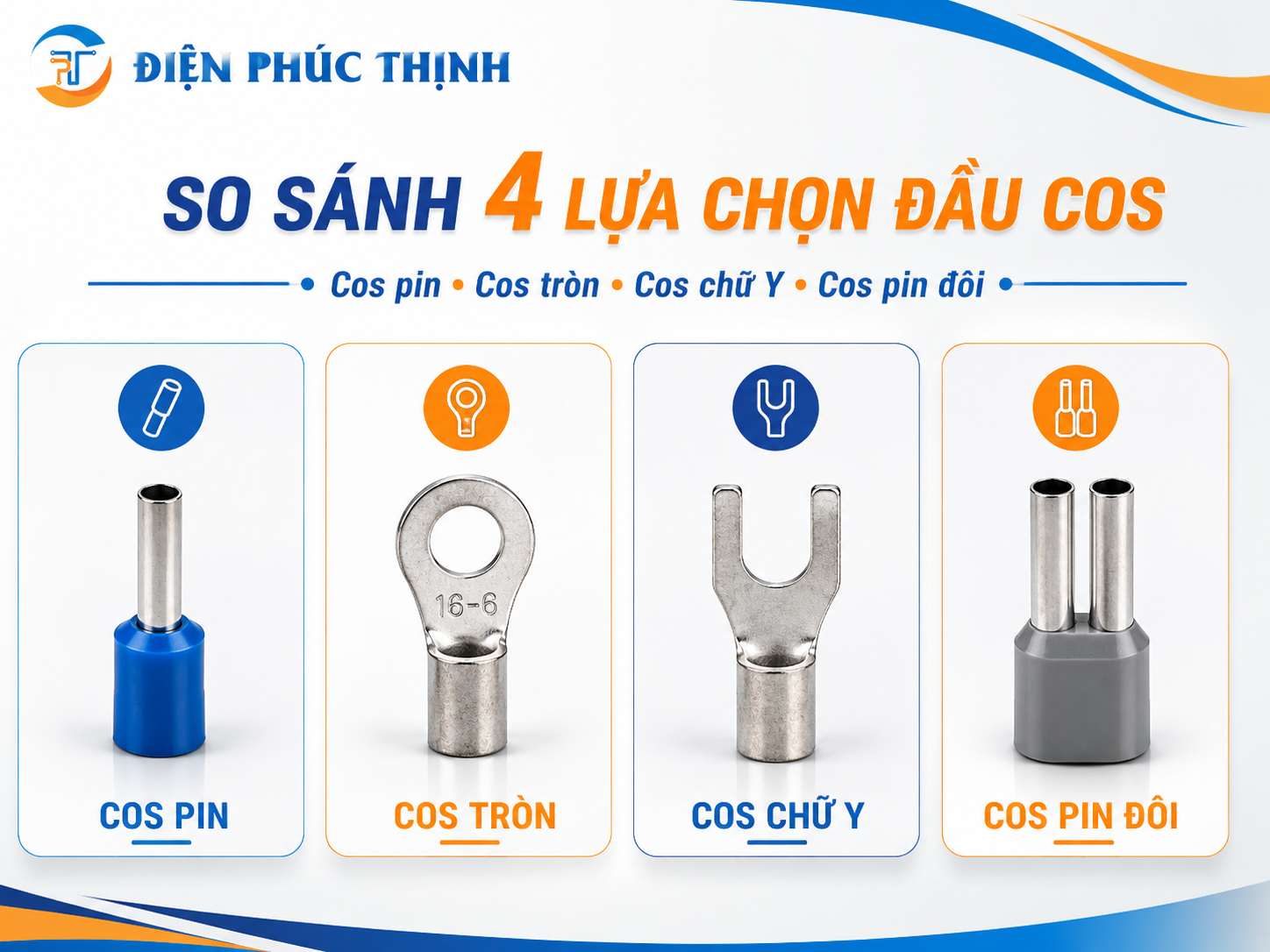

Không có một loại đầu cos duy nhất phù hợp cho tất cả vị trí đấu nối. Với cùng một dây điện 1.5mm², người thi công có thể cần dùng đầu cos pin, đầu cos tròn, đầu cos chữ Y hoặc đầu cos pin đôi, tùy theo cấu tạo đầu cực của thiết bị.

Muốn điểm đấu tiếp xúc tốt, không bị lỏng và hạn chế phát nhiệt, cần chọn đúng đồng thời bốn yếu tố: tiết diện dây, hình dạng đầu cos, kích thước vít và loại khuôn bấm.

Dây Điện 1.5mm² Nên Dùng Đầu Cos Nào?

Loại đầu cos phù hợp nhất phải được xác định theo kiểu đầu cực của thiết bị, không chỉ dựa vào tiết diện dây.

Tuy nhiên, đầu cos pin không thể thay thế cho mọi loại đầu nối:

• Terminal có lỗ nhận dây: thường dùng cos pin.
• Cọc bắt vít hoặc bulông xuyên qua đầu cos: dùng cos tròn.
• Vít kẹp cần tháo lắp nhanh: dùng cos chữ Y.
• Nối dài hai đoạn dây: dùng cos nối thẳng.
• Hai dây đi chung một đầu terminal: dùng cos pin đôi phù hợp.

Vì vậy, không nên mặc định rằng dây 1.5mm² luôn phải dùng một màu cos hoặc một mã đầu cos duy nhất. Cần quan sát trực tiếp thiết bị cần đấu trước khi lựa chọn.

Để hiểu rõ hơn về công dụng của từng loại, xem bài đầu cosse là gì và có bao nhiêu loại đầu cosse.

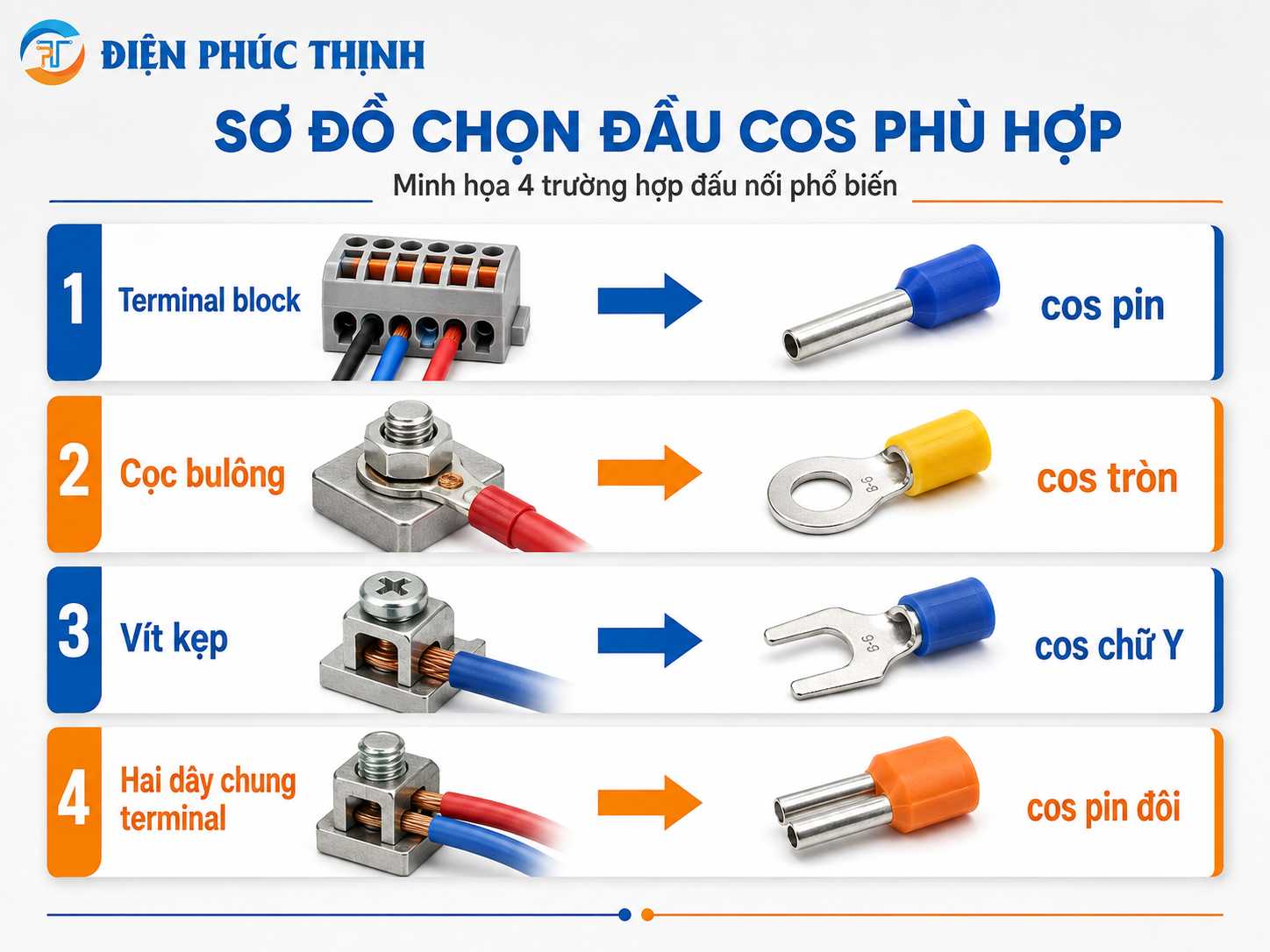

Bảng Chọn Đầu Cos Cho Dây 1.5mm² Theo Điểm Đấu Nối

Đầu Cos Pin Có Phù Hợp Với Dây 1.5mm² Không?

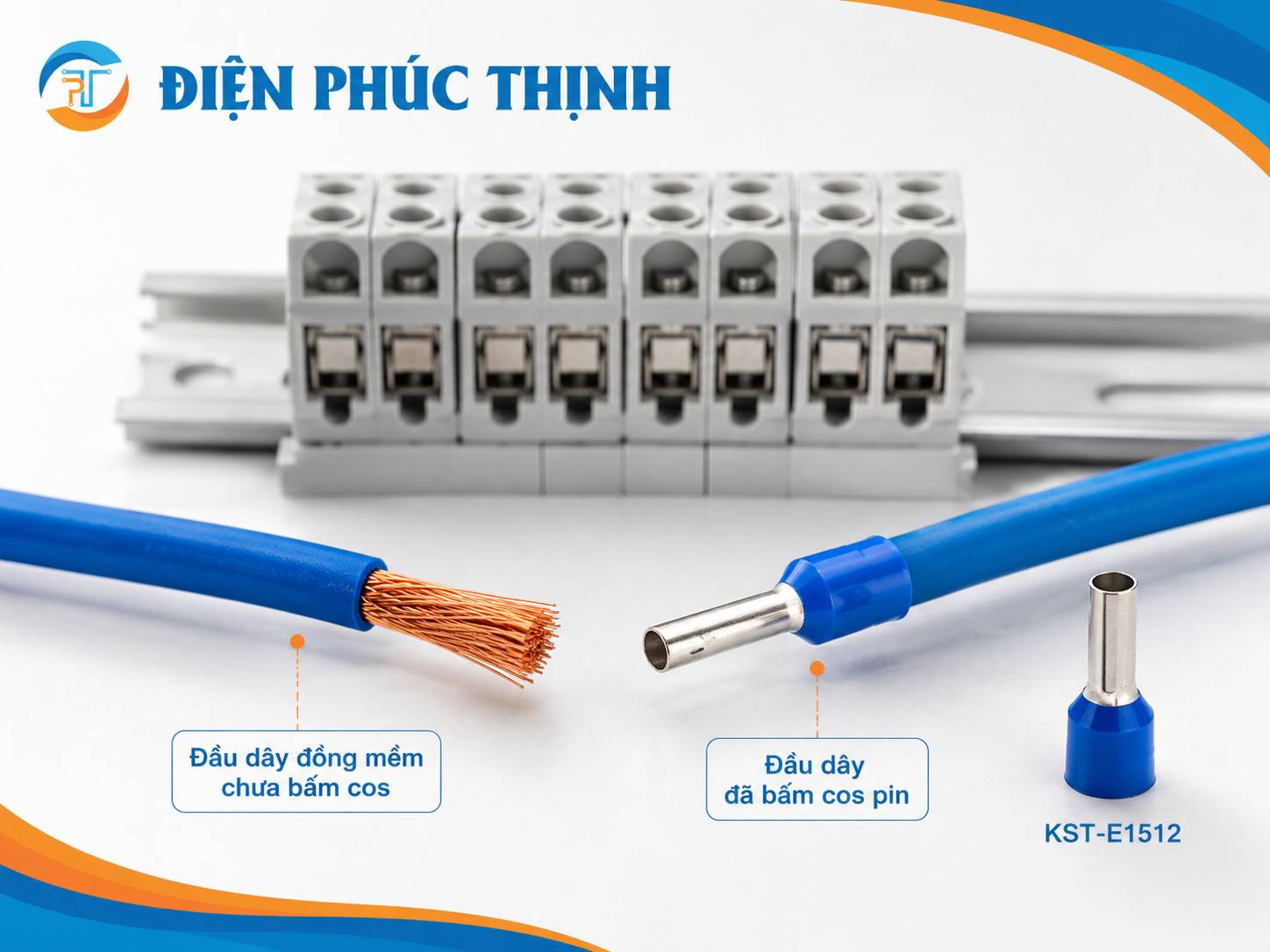

Đầu cos pin rỗng, còn được gọi là ferrule hoặc cord end terminal, thường được sử dụng cho dây đồng mềm nhiều sợi khi đấu vào terminal block, PLC, relay, bộ nguồn, biến tần và thiết bị điều khiển.

Vì sao dây mềm 1.5mm² nên dùng cos pin?

Dây mềm 1.5mm² được cấu tạo từ nhiều sợi đồng nhỏ. Nếu đưa trực tiếp dây vào vít kẹp, các sợi đồng có thể bị bung, lệch sang một phía hoặc bị vít làm tổn thương.

Đầu cos pin giúp:

• Gom toàn bộ sợi đồng thành một đầu tiếp xúc thống nhất.
• Hạn chế sợi đồng bung ra ngoài terminal.
• Giúp đầu dây gọn và dễ đưa vào khe đấu.
• Hỗ trợ tháo lắp và kiểm tra hệ thống thuận tiện hơn.
• Giảm nguy cơ một phần lõi dây không nằm trong vùng kẹp.

Sản phẩm tham khảo cho dây 1.5mm²

Một lựa chọn có thông số đúng 1.5mm² là KST-E1512 – đầu cosse pin rỗng bọc nhựa 1.5mm².

Khi lựa chọn, cần kiểm tra thêm chiều dài phần ống kim loại để phù hợp với độ sâu của terminal. Phần pin quá ngắn có thể không đi đủ vào vùng kẹp; phần pin quá dài có thể bị lộ ra ngoài nhiều hơn cần thiết.

Xem thêm toàn bộ nhóm đầu cosse pin.

Khi Nào Dây 1.5mm² Nên Dùng Đầu Cos Tròn?

Đầu cos tròn có phần tiếp xúc dạng vòng kín. Vít hoặc bulông đi xuyên qua lỗ của đầu cos, giúp dây được giữ chắc tại cọc đấu.

Loại đầu cos này phù hợp với:

• Cọc tiếp địa trong tủ điện.
• Đầu cực thiết bị có vít hoặc bulông.
• Điểm đấu có rung động hoặc yêu cầu giữ dây chắc.
• Các vị trí không muốn đầu cos trượt ra khi vít bị nới nhẹ.

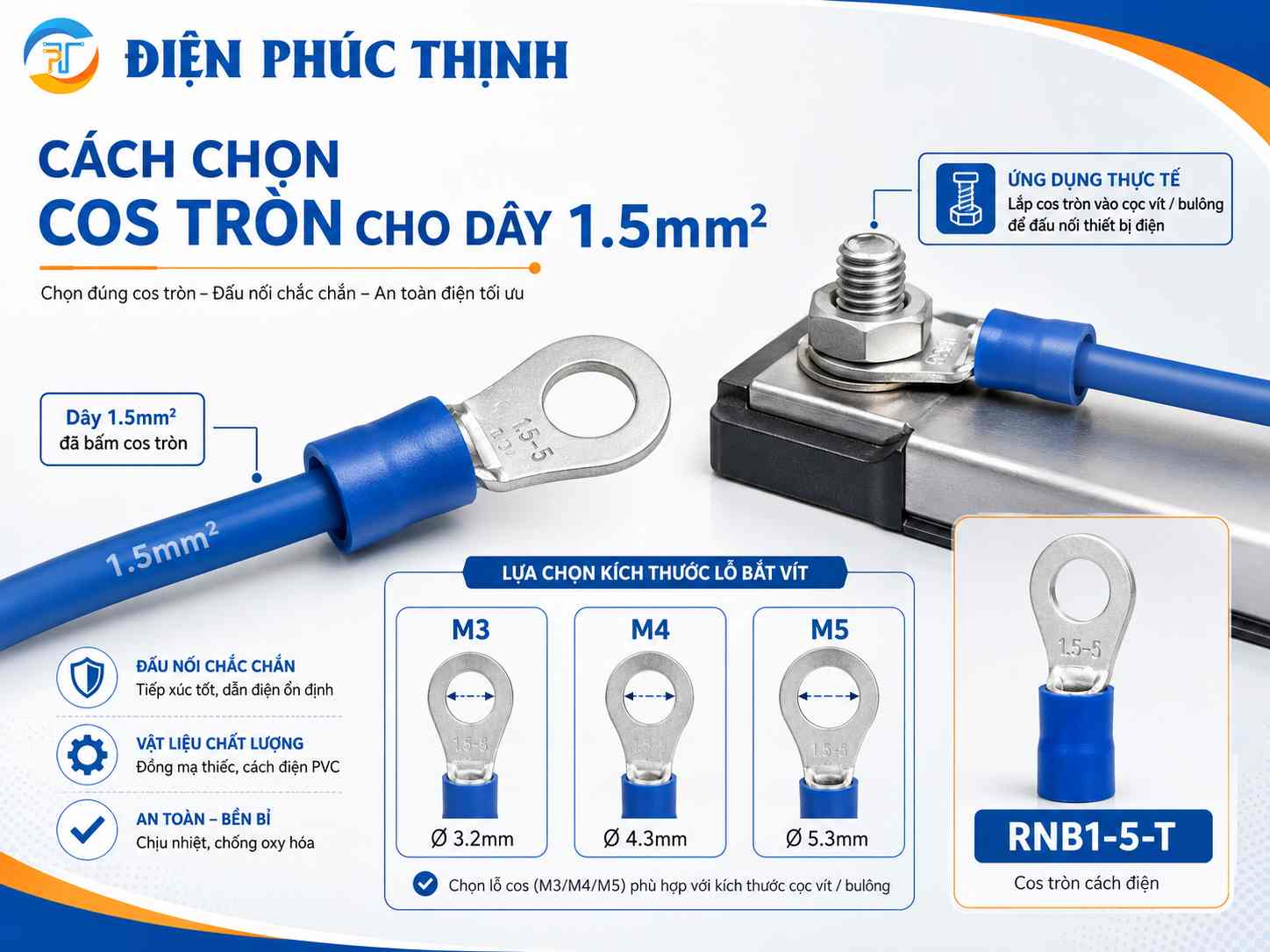

Cách chọn cos tròn cho dây 1.5mm²

Cần kiểm tra đồng thời hai thông số:

1. Dải tiết diện dây: phần ống cos phải nhận được toàn bộ lõi dây 1.5mm².
2. Kích thước lỗ cos: lỗ phải phù hợp với vít hoặc bulông của thiết bị.

Cùng nhận dây 1.5mm² nhưng các mã cos tròn có thể có kích thước lỗ khác nhau. Vì vậy, chọn đúng tiết diện nhưng sai lỗ bắt vít vẫn có thể khiến đầu cos nằm lệch, không phẳng hoặc tiếp xúc không tốt.

Sản phẩm tham khảo: RNB1-5-T – đầu cosse tròn trần KST dùng cho dải 0.5–1.5mm².

Xem thêm danh mục đầu cosse tròn.

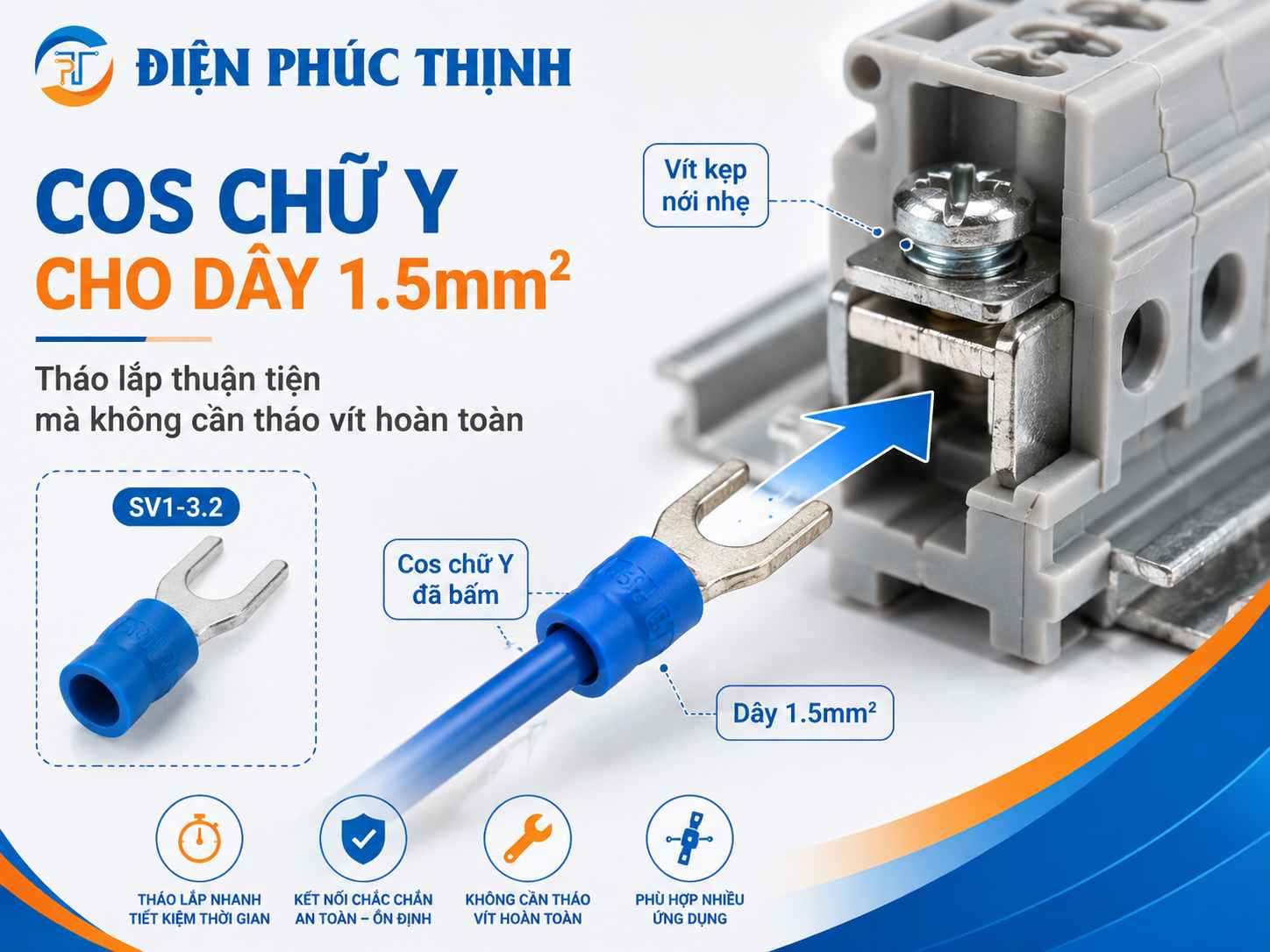

Khi Nào Nên Dùng Đầu Cos Chữ Y Cho Dây 1.5mm²?

Đầu cos chữ Y, còn gọi là cos chỉa hoặc spade terminal, có phần đầu dạng chạc mở. Thiết kế này cho phép lắp hoặc tháo đầu cos bằng cách nới lỏng vít mà không cần tháo vít hoàn toàn.

Cos chữ Y thường được sử dụng tại:

• Relay và contactor có vít kẹp phù hợp.
• Timer, bộ điều khiển và cầu đấu vít.
• Vị trí cần kiểm tra hoặc tháo lắp thường xuyên.
• Khu vực có không gian thao tác hạn chế.

Cần kiểm tra những thông số nào?

Khi chọn cos chữ Y cho dây 1.5mm², cần kiểm tra:

• Dải tiết diện dây mà phần ống cos có thể nhận.
• Độ rộng miệng chữ Y so với đường kính vít.
• Chiều rộng phần đầu cos so với không gian cọc đấu.
• Loại cos bọc nhựa hay cos trần.

Sản phẩm tham khảo: SV1-3.2 – đầu cosse chỉa bọc nhựa KST dùng cho dải 0.5–1.5mm².

Đọc thêm bài cách đọc thông số đầu cos chữ Y để hiểu cách xác định dải dây và kích thước vít.

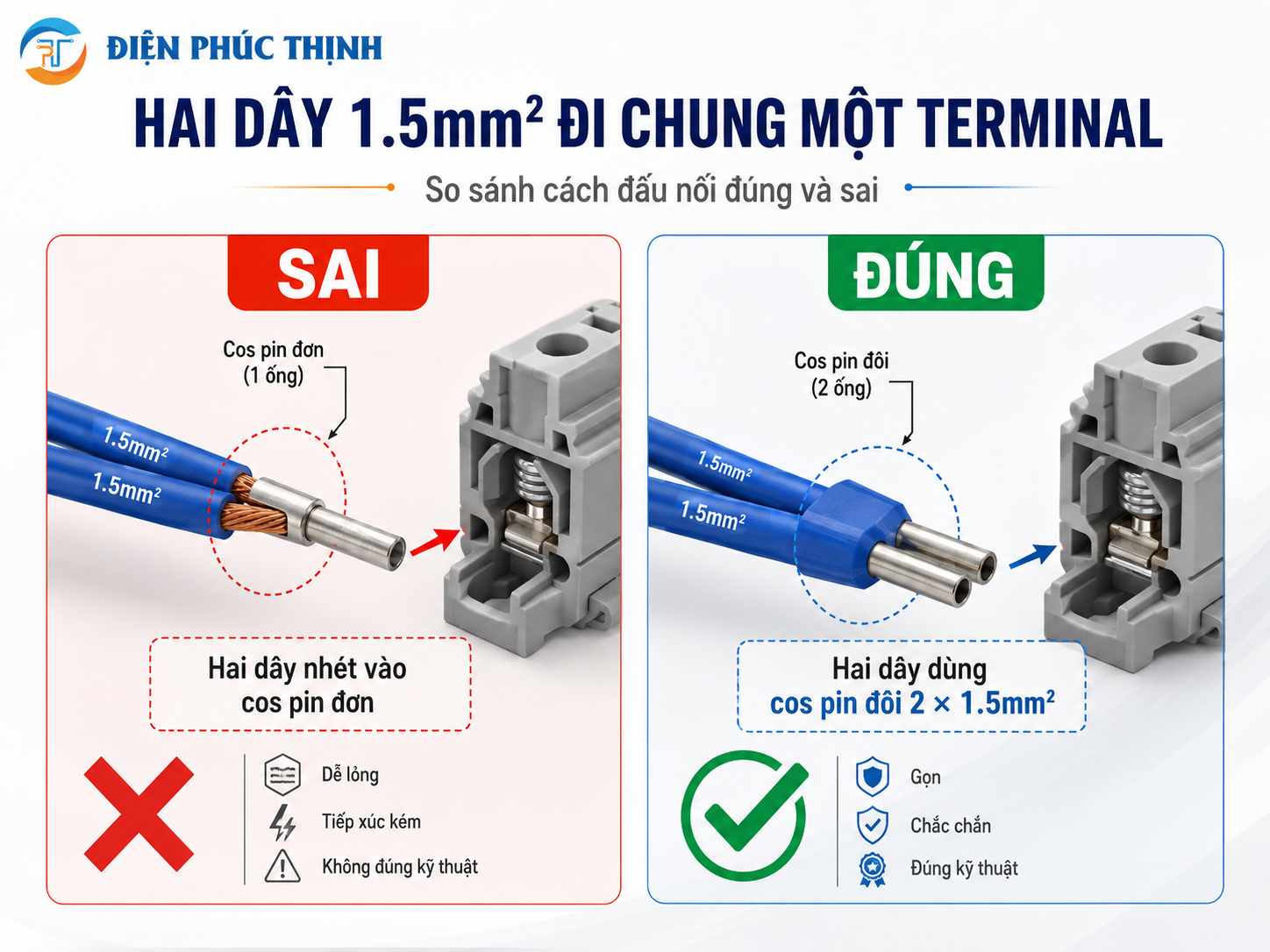

Hai Dây 1.5mm² Đi Chung Một Terminal Nên Dùng Cos Nào?

Khi cần đưa hai dây 1.5mm² vào cùng một terminal, không nên nhét cả hai dây vào đầu cos pin đơn dành cho một dây 1.5mm².

Tổng lượng lõi đồng lúc này lớn hơn khả năng nhận dây của cos pin đơn. Việc cố đưa hai dây vào có thể làm:

• Một phần sợi đồng bị loại ra ngoài.
• Hai dây nằm lệch trong ống cos.
• Vết ép không đều.
• Một trong hai dây bị tuột khi kéo thử.

Giải pháp phù hợp là sử dụng đầu cos pin đôi 2 × 1.5mm², còn gọi là twin ferrule. Loại này có cổ nhận dây rộng hơn và phần ống kim loại được thiết kế để ép đồng thời hai lõi dây.

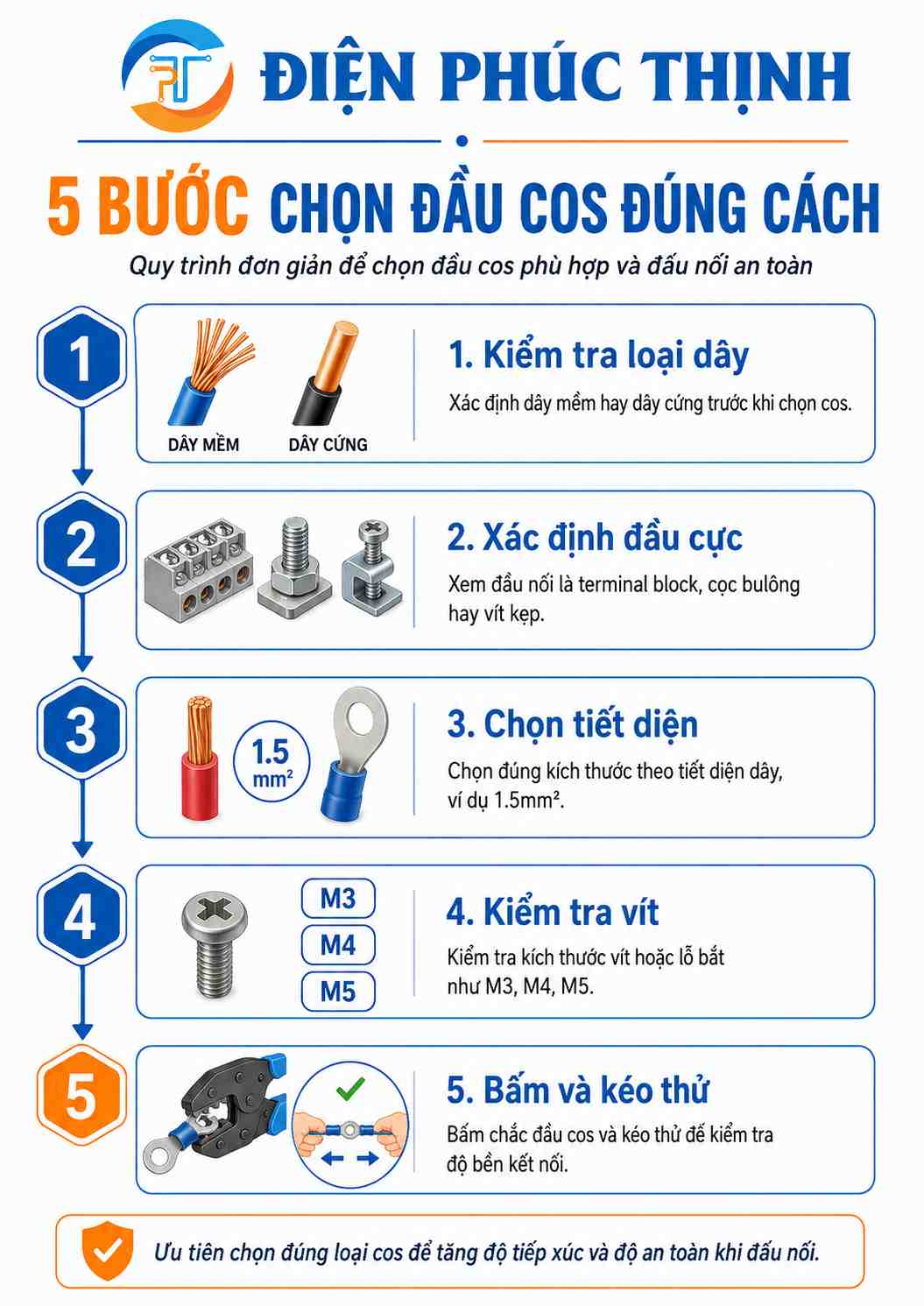

Cách Chọn Đầu Cos Cho Dây 1.5mm² Qua 5 Bước

Xem hướng dẫn chi tiết tại bài cách bấm đầu cos đúng kỹ thuật qua 6 bước.

Dây 1.5mm² Nên Chọn Cos Dải 0.5–1.5mm² Hay 1.5–2.5mm²?

Dây 1.5mm² có thể nằm ở giới hạn trên của một dải sản phẩm và giới hạn dưới của một dải khác. Trên thị trường có thể gặp đầu cos ghi:

• 0.5–1.5mm².
• 1.5–2.5mm².
• 1.5mm² riêng biệt.
• Ký hiệu theo AWG hoặc mã sản phẩm riêng.

Không thể kết luận rằng một dải luôn tốt hơn dải còn lại. Cần ưu tiên thông số chính thức của từng mã sản phẩm và kiểm tra kết quả bấm thực tế.

Một đầu cos được xem là phù hợp khi:

• Toàn bộ lõi dây đi vào được mà không cần cắt bớt sợi đồng.
• Dây không quá lỏng bên trong ống cos.
• Khuôn bấm đúng cỡ tạo được vết ép đều.
• Đầu cos không xoay hoặc tuột sau khi kéo thử.

Tham khảo thêm bài cách chọn đầu cos theo tiết diện dây chuẩn kỹ thuật.

Dây Điện 1.5mm² Dùng Cos Màu Gì?

Màu của phần nhựa cách điện thường được dùng để hỗ trợ phân biệt dải tiết diện. Tuy nhiên, màu sắc không phải là tiêu chí duy nhất để lựa chọn.

Cùng một tiết diện 1.5mm², sản phẩm của các hãng hoặc các series khác nhau có thể:

• Sử dụng màu khác nhau.
• Có nhiều lựa chọn màu trong cùng một mã.
• Dùng quy ước theo AWG thay vì mm².
• Không có lớp nhựa màu đối với cos trần.

Vì vậy, hãy đọc thông số tiết diện trên bao bì, nhãn sản phẩm hoặc catalogue. Không nên mua đầu cos chỉ vì màu sắc “trông giống loại 1.5mm²”.

Những Lỗi Thường Gặp Khi Chọn Cos Cho Dây 1.5mm²

Nên Chọn Đầu Cos Bọc Nhựa Hay Đầu Cos Trần?

Không thể kết luận đầu cos bọc nhựa luôn tốt hơn cos trần hoặc ngược lại. Cần lựa chọn theo kiểu thiết bị, khoảng cách cách điện, môi trường và phương pháp thi công.

Câu Hỏi Thường Gặp

Điện Phúc Thịnh Cung Cấp Đầu Cos Cho Dây 1.5mm²

Điện Phúc Thịnh cung cấp các loại đầu cos phục vụ dây điện dân dụng, tủ điện, hệ thống M&E, máy móc và tự động hóa, gồm:

• Đầu cos pin rỗng và cos pin đặc.
• Đầu cos tròn bọc nhựa và cos tròn trần.
• Đầu cos chữ Y và cos chỉa.
• Đầu cos pin đôi.
• Cos nối thẳng và phụ kiện đấu nối.
• Kìm bấm cos và dụng cụ thi công liên quan.

Để được tư vấn đúng mã, khách hàng nên cung cấp:

• Tiết diện dây: 1.5mm².
• Dây đơn hay dây mềm nhiều sợi.
• Loại terminal hoặc thiết bị cần đấu.
• Kích thước vít hoặc bulông.
• Số lượng dây đi vào cùng một terminal.
• Số lượng đầu cos cần sử dụng.

Bài Viết Và Nhóm Sản Phẩm Liên Quan

Kết Luận

Dây điện 1.5mm² nên dùng đầu cos nào phụ thuộc trực tiếp vào cấu tạo điểm đấu nối. Với terminal block và dây mềm nhiều sợi, đầu cos pin rỗng 1.5mm² thường là lựa chọn phù hợp. Với cọc bắt vít cố định nên dùng cos tròn, còn vị trí cần tháo lắp nhanh có thể dùng cos chữ Y.

Ngoài tiết diện dây, cần kiểm tra kích thước vít, chiều sâu terminal, số lượng dây đi chung và loại khuôn bấm. Một đầu cos đúng kích thước nhưng bấm sai kỹ thuật vẫn có thể tạo ra mối nối lỏng, phát nhiệt và không bảo đảm an toàn.

Nguyên tắc quan trọng nhất là: đúng loại cos, đúng dải tiết diện, đúng điểm đấu và đúng kỹ thuật bấm.
