Cáp báo cháy là gì? Cách chọn cáp tín hiệu báo cháy đúng chuẩn

Cáp báo cháy là gì?

Trong bất kỳ hệ thống phòng cháy chữa cháy (PCCC) nào, thiết bị báo cháy chỉ có thể hoạt động chính xác khi tín hiệu được truyền ổn định giữa các đầu báo, nút nhấn khẩn, tủ trung tâm và các thiết bị ngoại vi. Thành phần đảm nhiệm nhiệm vụ này chính là cáp báo cháy.

Tuy nhiên, trên thực tế nhiều công trình vẫn sử dụng sai loại cáp tín hiệu, dẫn đến hiện tượng suy hao tín hiệu, báo động giả hoặc mất kết nối giữa các thiết bị. Điều này không chỉ ảnh hưởng đến hiệu quả vận hành mà còn tiềm ẩn nhiều rủi ro về an toàn.

Vậy cáp báo cháy là gì? Có những loại nào? Làm sao để lựa chọn đúng loại cáp tín hiệu báo cháy cho từng công trình?

Bài viết dưới đây sẽ giúp kỹ sư, nhà thầu M&E, đơn vị thi công PCCC và bộ phận mua hàng hiểu rõ cách lựa chọn cáp báo cháy đúng tiêu chuẩn.

---

Cáp báo cháy là gì?

Cáp báo cháy (Fire Alarm Cable) là loại cáp tín hiệu chuyên dùng để truyền tín hiệu giữa các thiết bị trong hệ thống báo cháy.

Khác với cáp điện cấp nguồn, cáp báo cháy chỉ truyền tín hiệu điều khiển hoặc tín hiệu cảnh báo nên thường có tiết diện nhỏ nhưng yêu cầu rất cao về khả năng truyền tín hiệu ổn định, chống nhiễu và độ bền.

Cáp báo cháy được sử dụng để kết nối:

• Trung tâm báo cháy.
• Đầu báo khói.
• Đầu báo nhiệt.
• Nút nhấn khẩn.
• Chuông báo cháy.
• Đèn báo cháy.
• Module điều khiển.
• Thiết bị giám sát.

Đây là thành phần không thể thiếu trong mọi hệ thống PCCC của nhà máy, tòa nhà, trung tâm thương mại, bệnh viện, khách sạn và khu công nghiệp.

---

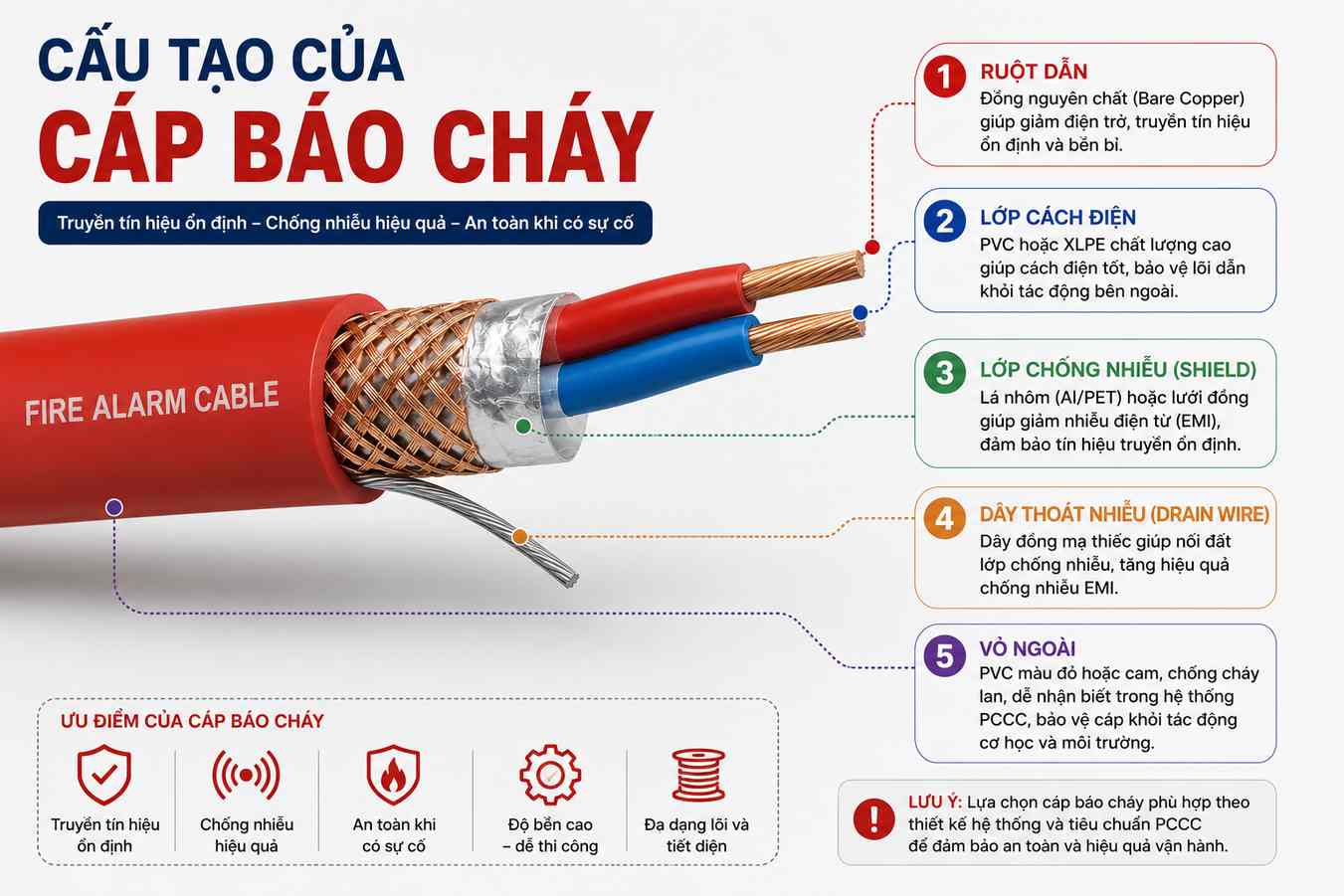

Cấu tạo của cáp báo cháy

Một sợi cáp báo cháy tiêu chuẩn thường gồm các lớp sau:

Ruột dẫn

Thường sử dụng đồng nguyên chất (Bare Copper) giúp giảm điện trở và truyền tín hiệu ổn định.

Lớp cách điện

Thường làm bằng PVC hoặc XLPE giúp cách điện và bảo vệ lõi dẫn.

Lớp chống nhiễu (Shield)

Một số loại cáp có thêm lớp lá nhôm (Al/PET) hoặc lưới đồng nhằm giảm nhiễu điện từ.

Dây thoát nhiễu (Drain Wire)

Giúp nối đất lớp chống nhiễu để tăng hiệu quả chống EMI.

Vỏ ngoài

Thường bằng PVC màu đỏ hoặc cam để dễ nhận biết trong hệ thống PCCC.

---

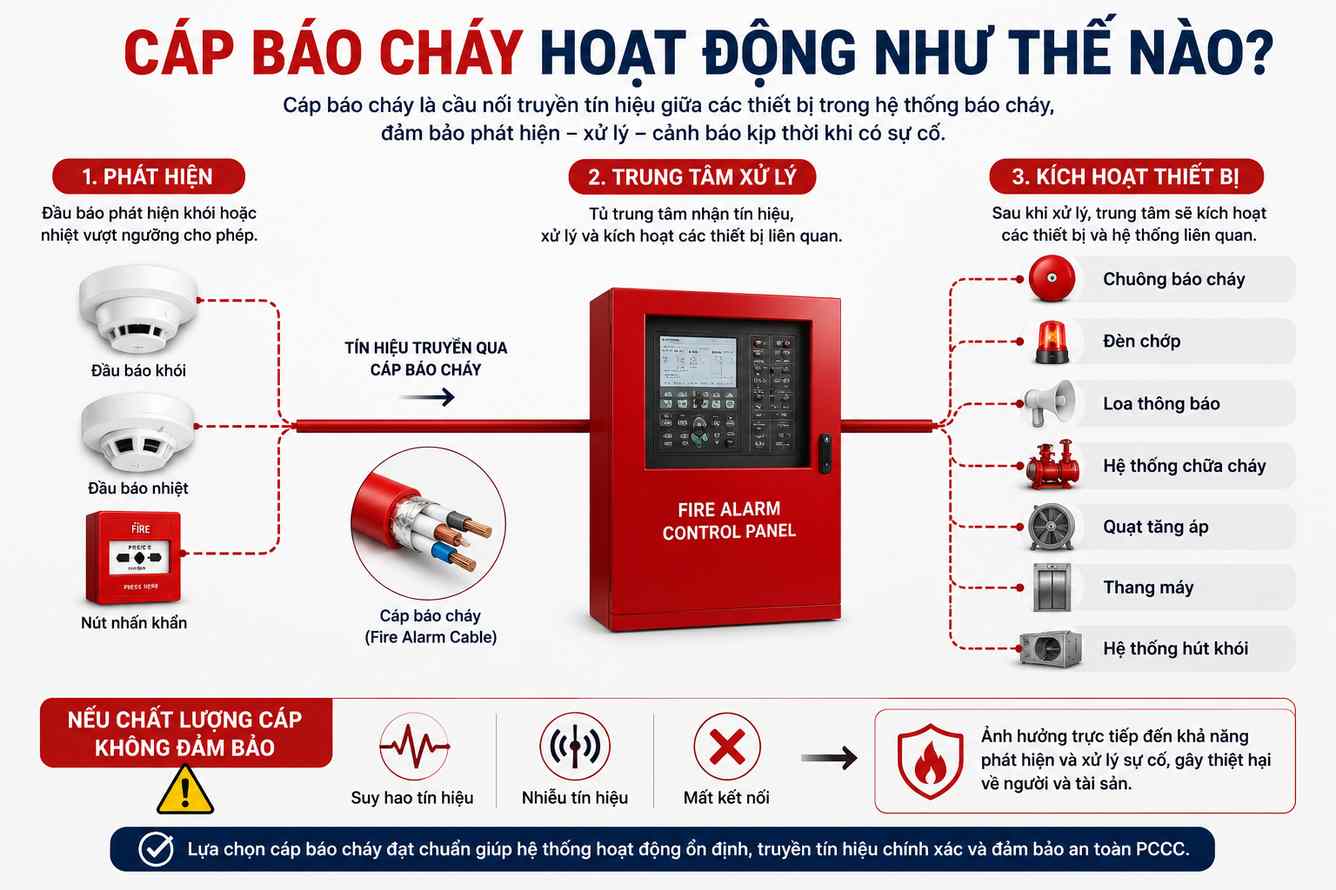

Cáp báo cháy hoạt động như thế nào?

Khi đầu báo phát hiện khói hoặc nhiệt vượt ngưỡng cho phép, tín hiệu sẽ được truyền qua cáp báo cháy đến tủ trung tâm.

Sau khi xử lý, trung tâm sẽ kích hoạt:

• Chuông báo cháy.
• Đèn chớp.
• Loa thông báo.
• Hệ thống chữa cháy.
• Quạt tăng áp.
• Thang máy.
• Hệ thống hút khói.

Nếu chất lượng cáp không đảm bảo, tín hiệu có thể bị suy hao hoặc nhiễu, ảnh hưởng trực tiếp đến khả năng phát hiện và xử lý sự cố.

---

Các loại cáp báo cháy phổ biến

Cáp báo cháy không chống nhiễu

Đây là loại phổ biến nhất.

Ứng dụng:

• Nhà ở.
• Văn phòng nhỏ.
• Công trình ít thiết bị điện.

Ưu điểm:

• Giá thành thấp.
• Thi công đơn giản.

---

Cáp báo cháy chống nhiễu

Có thêm lớp Shield bằng lá nhôm hoặc lưới đồng.

Phù hợp:

• Nhà máy.
• Trung tâm dữ liệu.
• Phòng điều khiển.
• Tòa nhà nhiều thiết bị điện.

Ưu điểm:

• Giảm nhiễu điện từ.
• Truyền tín hiệu ổn định.
• Hạn chế báo cháy giả.

---

Cáp báo cháy chống cháy (Fire Resistant)

Loại cáp vẫn duy trì khả năng truyền tín hiệu trong một khoảng thời gian nhất định khi xảy ra hỏa hoạn.

Được sử dụng tại:

• Bệnh viện.
• Sân bay.
• Nhà ga.
• Trung tâm thương mại.
• Cao ốc.
• Công trình yêu cầu tiêu chuẩn PCCC cao.

---

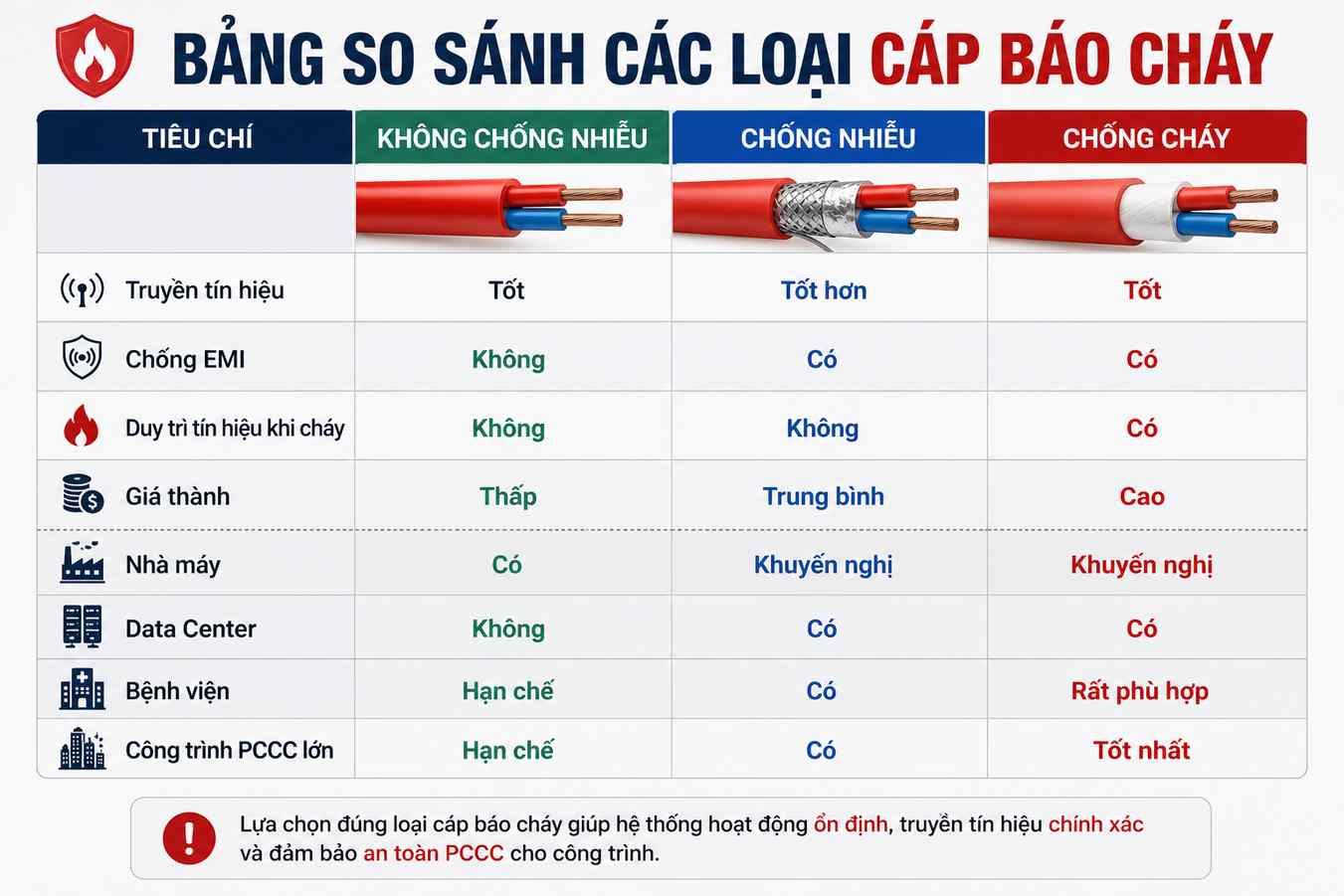

Bảng so sánh các loại cáp báo cháy

---

Vì sao nên dùng cáp chống nhiễu cho hệ thống báo cháy?

Trong nhà máy hiện đại có rất nhiều nguồn gây nhiễu như:

• Biến tần.
• Động cơ.
• PLC.
• UPS.
• Tủ điện.
• Máy hàn.
• Cáp động lực.

Nếu sử dụng cáp không chống nhiễu, tín hiệu báo cháy có thể bị ảnh hưởng.

Hậu quả:

• Báo động giả.
• Mất tín hiệu.
• Sai địa chỉ đầu báo.
• Gián đoạn truyền thông.

Đó là lý do phần lớn các dự án công nghiệp hiện nay đều ưu tiên cáp báo cháy có Shield.

---

Cách chọn cáp báo cháy đúng chuẩn

Khi lựa chọn cáp báo cháy nên xem xét các yếu tố sau:

Số lõi

Phổ biến:

• 2 lõi.
• 4 lõi.

Tùy thiết kế hệ thống.

---

Tiết diện

Thông dụng:

• 0.75 mm².
• 1.0 mm².
• 1.5 mm².

Khoảng cách càng xa nên chọn tiết diện lớn hơn.

---

Có chống nhiễu hay không

Nếu công trình có nhiều thiết bị điện công suất lớn, nên chọn loại Shield.

---

Tiêu chuẩn chống cháy

Đối với bệnh viện, sân bay hoặc công trình trọng điểm nên ưu tiên cáp đạt các tiêu chuẩn:

• IEC 60331
• IEC 60332
• IEC 61034
• IEC 60754

---

Thương hiệu uy tín

Nên lựa chọn các thương hiệu có đầy đủ CO, CQ và chứng nhận chất lượng.

---

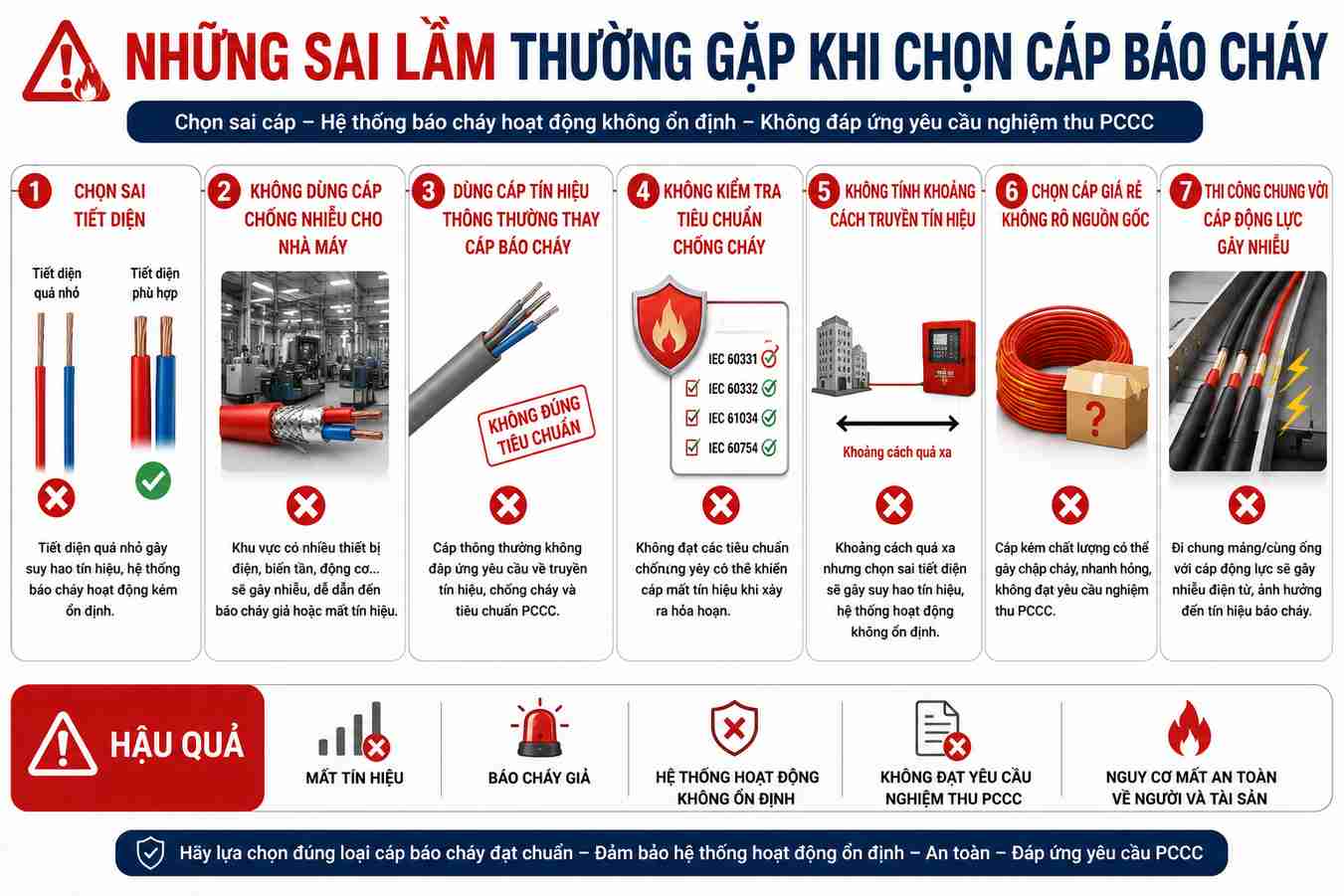

Những sai lầm thường gặp khi chọn cáp báo cháy

Nhiều công trình vẫn mắc các lỗi như:

• Chọn sai tiết diện.
• Không dùng cáp chống nhiễu cho nhà máy.
• Dùng cáp tín hiệu thông thường thay cáp báo cháy.
• Không kiểm tra tiêu chuẩn chống cháy.
• Không tính khoảng cách truyền tín hiệu.
• Chọn cáp giá rẻ không rõ nguồn gốc.
• Thi công chung với cáp động lực gây nhiễu.

Những sai lầm này có thể khiến hệ thống hoạt động không ổn định hoặc không đáp ứng yêu cầu nghiệm thu PCCC.

---

Ứng dụng của cáp báo cháy

Cáp báo cháy được sử dụng rộng rãi trong:

• Nhà máy.
• Khu công nghiệp.
• Trung tâm thương mại.
• Chung cư.
• Bệnh viện.
• Khách sạn.
• Trường học.
• Nhà ga.
• Sân bay.
• Data Center.
• Kho hàng.
• Nhà xưởng.

---

Kết luận

Cáp báo cháy là thành phần quan trọng quyết định độ ổn định của toàn bộ hệ thống PCCC. Việc lựa chọn đúng loại cáp không chỉ giúp truyền tín hiệu chính xác mà còn giảm thiểu nguy cơ báo động giả và đảm bảo an toàn cho công trình.

Đối với các dự án công nghiệp, trung tâm dữ liệu hoặc khu vực có nhiều nguồn gây nhiễu, nên ưu tiên cáp báo cháy chống nhiễu. Với các công trình yêu cầu khả năng hoạt động khi xảy ra hỏa hoạn, nên lựa chọn cáp chống cháy đạt tiêu chuẩn quốc tế.

Lựa chọn đúng cáp ngay từ đầu sẽ giúp hệ thống vận hành ổn định, đáp ứng yêu cầu nghiệm thu và giảm chi phí bảo trì trong suốt vòng đời công trình.

---
