Fuse Terminal Dùng Khi Nào? Khác Terminal Block Thường Ở Đâu?

Fuse Terminal là cầu đấu có tích hợp vị trí lắp cầu chì để bảo vệ một nhánh mạch ngay tại hàng Terminal Block. Nó thường được dùng cho các nhánh nguồn điều khiển, cảm biến, relay, van điện từ hoặc thiết bị trường khi thiết kế cần bảo vệ từng nhánh riêng và muốn việc kiểm tra, thay cầu chì thuận tiện ngay trong tủ điện.

Trong bài này, cụm từ “Terminal Block thường” được hiểu là cầu đấu xuyên / Feed-Through Terminal: loại terminal chỉ tạo điểm nối dây từ một phía sang phía còn lại và không tích hợp cầu chì. Đây là phạm vi so sánh của bài; không dùng “Terminal Block thường” để chỉ PE Terminal, Disconnect Terminal hoặc các terminal chức năng khác.

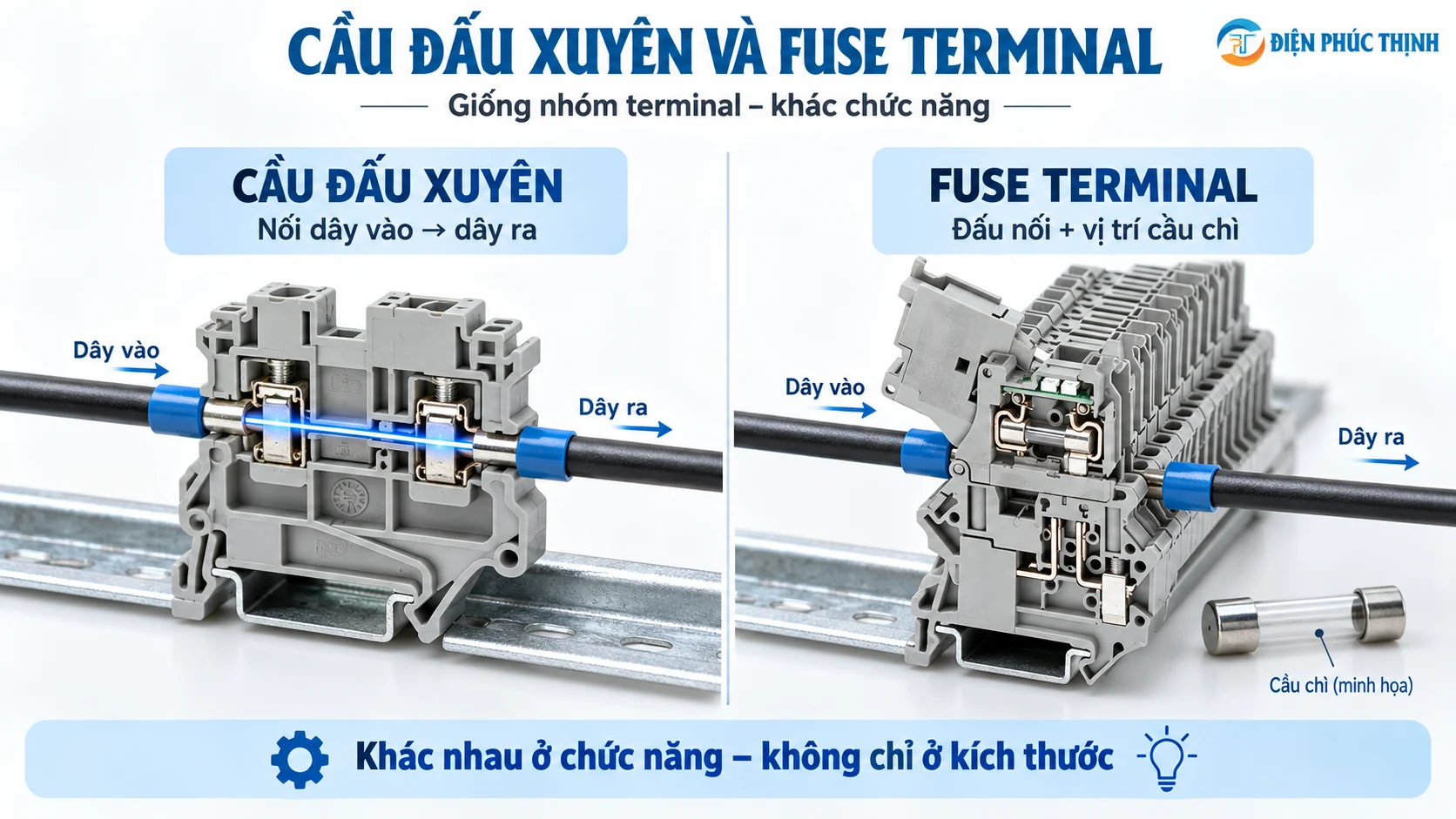

Hình minh họa: Cầu đấu xuyên chủ yếu tạo điểm nối dây, còn Fuse Terminal tích hợp vị trí lắp cầu chì trên nhánh mạch.

Fuse Terminal Là Gì?

Fuse Terminal là loại Terminal Block có bộ phận giữ cầu chì nằm trong đường điện giữa các điểm đấu. Khi lắp đúng loại cầu chì, cầu chì trở thành phần tử bảo vệ của nhánh mạch.

Vì vậy, chức năng bảo vệ không đến từ tên “Fuse Terminal” một mình. Cần kiểm tra đồng thời loại cầu chì, kích thước cầu chì, dòng định mức, điện áp, đặc tính tác động và khả năng cắt phù hợp với thiết kế mạch.

Một số Fuse Terminal còn có đèn báo trạng thái hoặc cơ cấu mở để kiểm tra/thay cầu chì thuận tiện. Tuy nhiên đây là tính năng của từng model, không nên suy rộng rằng mọi Fuse Terminal đều có LED hoặc có cùng cách vận hành.

Fuse Terminal Dùng Khi Nào?

Fuse Terminal phù hợp khi một nhánh mạch cần được bảo vệ riêng và việc đặt cầu chì ngay trên hàng Terminal Block giúp hệ thống rõ ràng hơn khi vận hành hoặc bảo trì.

Fuse Terminal Khác Cầu Đấu Xuyên Thông Thường Ở Đâu?

Ví Dụ: UT 4 Và UT 4-HESILED 24 Khác Nhau Thế Nào?

Hai model Phoenix Contact dưới đây là ví dụ rõ cho việc cùng tiết diện danh nghĩa 4 mm² nhưng không được suy ra cùng chức năng hoặc cùng dòng điện.

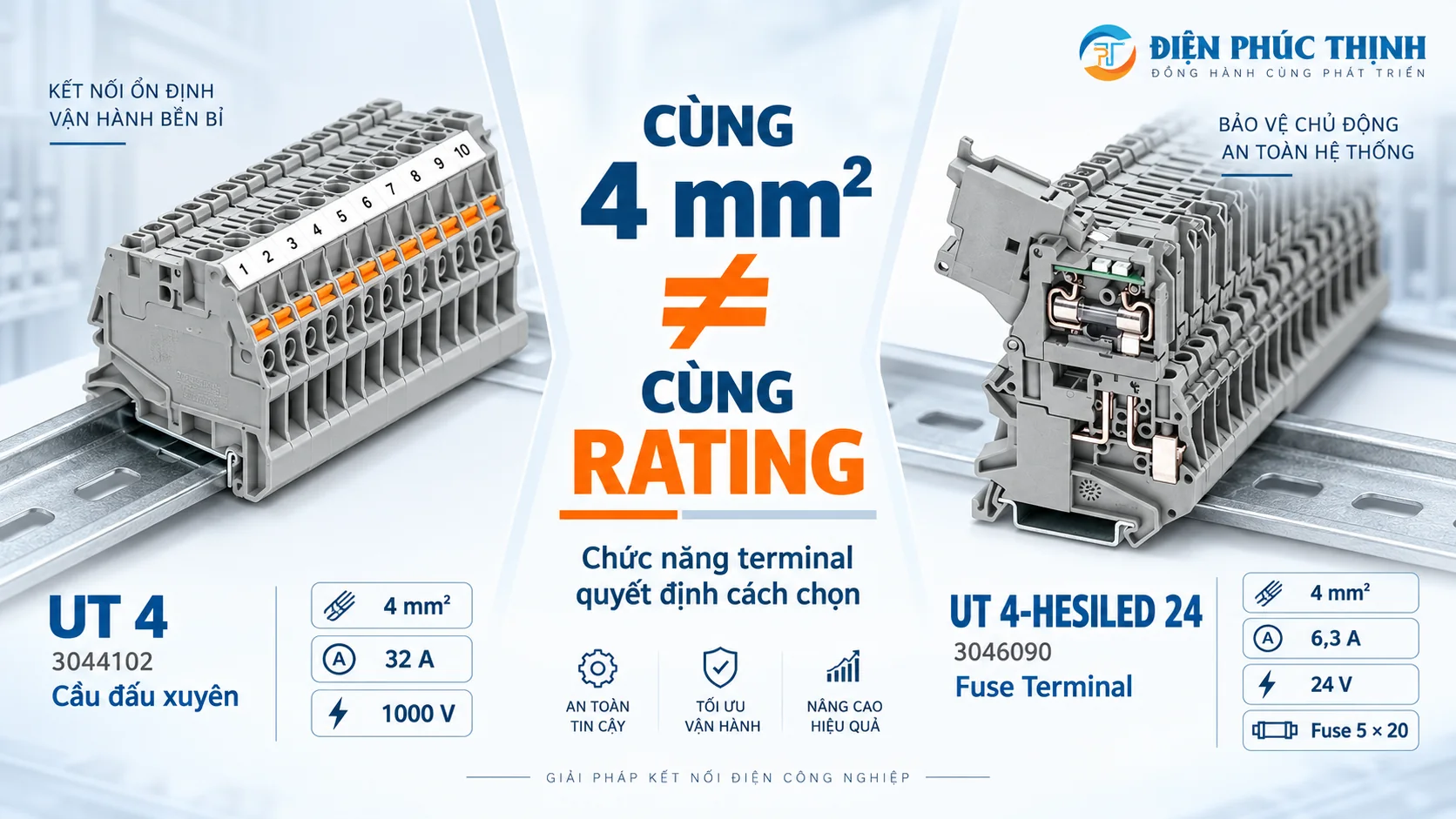

Hình minh họa: UT 4 và UT 4-HESILED 24 cùng có tiết diện danh nghĩa 4 mm² nhưng khác chức năng và rating của đúng model.

Trên PHUKIENCAP có thể tham khảo Phoenix Contact UT 4-HESILED 24 (5X20) – 3046090 . Trang sản phẩm ghi rõ đây là cầu đấu cầu chì 24 V, 6,3 A, dùng cầu chì 5 × 20 và dải dây 0,14–6 mm².

Có Thể Dùng Fuse Terminal Thay Cầu Đấu Xuyên Thông Thường Không?

Không nên thay theo kiểu 1:1 chỉ vì cùng tiết diện dây. Fuse Terminal có thêm cầu chì trong đường điện và rating của sản phẩm có thể thấp hơn đáng kể so với một cầu đấu xuyên cùng tiết diện danh nghĩa.

Ví dụ UT 4 và UT 4-HESILED 24 đều mang tên 4 mm², nhưng model feed-through UT 4 có dòng danh định 32 A, trong khi exact Fuse Terminal 3046090 là 6,3 A. Vì vậy phải xác định chức năng mạch trước rồi mới đối chiếu tiết diện và model.

Có Thể Dùng Cầu Đấu Xuyên Thay Fuse Terminal Không?

Nếu sơ đồ yêu cầu cầu chì nằm tại terminal strip để bảo vệ riêng nhánh, cầu đấu xuyên thông thường không cung cấp chức năng đó. Khi đó không nên bỏ Fuse Terminal chỉ vì cầu đấu xuyên có dòng danh định cao hơn.

Nếu thiết kế đã sử dụng thiết bị bảo vệ ở vị trí khác, việc có cần thêm Fuse Terminal hay không phải dựa trên sơ đồ bảo vệ và yêu cầu của dự án, không phải cứ mạch 24 VDC là bắt buộc dùng cầu đấu cầu chì.

Trước Khi Chọn Fuse Terminal Cần Kiểm Tra Những Gì?

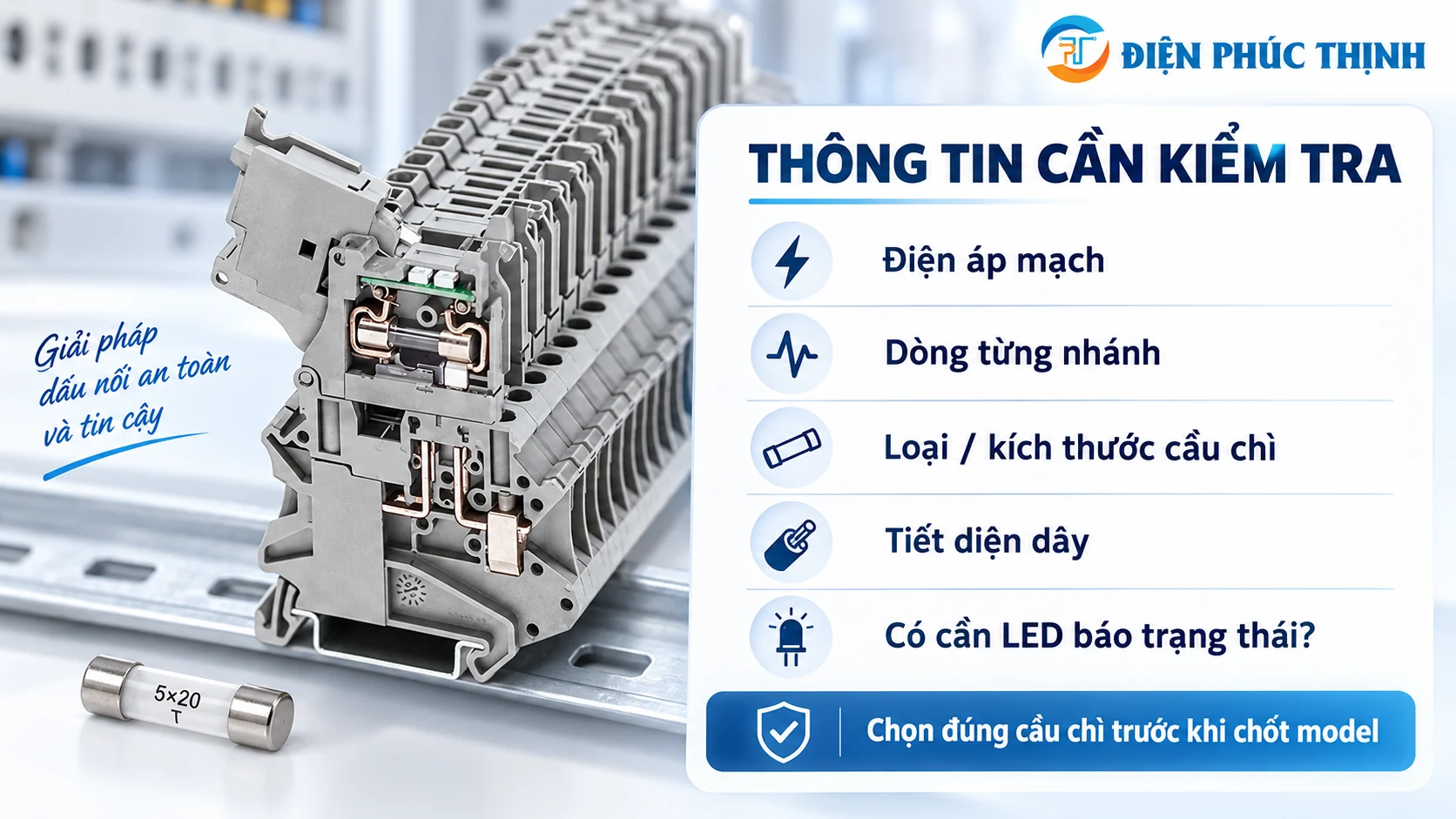

Hình minh họa: Điện áp, dòng nhánh, loại cầu chì, dải dây và yêu cầu LED là những dữ liệu quan trọng trước khi chọn Fuse Terminal.

Khi Nào Chưa Đủ Dữ Liệu Để Chọn Fuse Terminal?

Khi Yêu Cầu Báo Giá Fuse Terminal Nên Gửi Gì?

Để đối chiếu nhanh hơn, nên gửi cả yêu cầu kỹ thuật và thông tin mua hàng.

Xem thêm Cầu đấu dây / Terminal Block và Cách Chọn Cầu Đấu Phoenix Contact Theo Dòng Tải .

Câu Hỏi Thường Gặp

Fuse Terminal có phải cầu chì không?

Không. Fuse Terminal là terminal có vị trí giữ cầu chì. Phần tử thực hiện chức năng bảo vệ là cầu chì được lắp phù hợp với terminal và thiết kế mạch.

Mua Fuse Terminal có luôn kèm cầu chì không?

Không nên mặc định. Ví dụ Phoenix Contact UT 4-HESILED 24 – 3046090 được hãng ghi rõ cầu chì không được cung cấp sẵn theo tiêu chuẩn. Khi đặt hàng cần xác nhận riêng fuse-link cần sử dụng.

Fuse Terminal 4 mm² có chịu được dòng giống UT 4 thông thường không?

Không thể suy luận như vậy. UT 4 – 3044102 có dòng danh định 32 A, trong khi UT 4-HESILED 24 – 3046090 là Fuse Terminal 6,3 A. Hai model cùng tiết diện danh nghĩa 4 mm² nhưng khác chức năng và rating.

Mạch 24 VDC có bắt buộc dùng Fuse Terminal không?

Không. Việc có dùng Fuse Terminal hay không phụ thuộc sơ đồ bảo vệ của mạch. Nếu đã có phương án bảo vệ phù hợp ở vị trí khác, không nên thêm Fuse Terminal chỉ vì điện áp của mạch là 24 VDC.

LED trên Fuse Terminal có phải chức năng chung của mọi model không?

Không. LED là tùy chọn theo từng model. Nếu cần hiển thị trạng thái cầu chì, phải chọn đúng phiên bản và đúng điện áp LED.

Kết Luận

Fuse Terminal nên được dùng khi thiết kế cần tích hợp cầu chì để bảo vệ riêng một nhánh mạch ngay trên hàng Terminal Block. Nếu chỉ cần nối hai dây của cùng một mạch, cầu đấu xuyên thông thường thường đơn giản hơn.

Điểm quan trọng là không chọn Fuse Terminal chỉ theo tiết diện. Hai model cùng 4 mm² có thể khác rất lớn về chức năng, điện áp và dòng danh định. Hãy xác định theo thứ tự: chức năng mạch → điện áp → dòng nhánh → cầu chì → dây dẫn → đúng model terminal.
