Cầu Đấu Hai Tầng Có Phù Hợp Khi Tủ Điện Thiếu Chỗ? Khi Nào Nên Dùng?

Cầu đấu hai tầng / Double-level Terminal Block có thể là giải pháp rất hợp lý khi tủ điện thiếu chiều dài DIN Rail, nhưng không phải cứ “thiếu chỗ” là nên đổi từ cầu đấu một tầng sang hai tầng. Hai tầng giúp tăng mật độ điểm đấu trên cùng chiều rộng rail, nhưng terminal thường cao và sâu hơn, dây tập trung dày hơn và việc marker, bridge, thao tác tua vít hoặc bảo trì cũng phải được kiểm tra lại.

Ví dụ Phoenix Contact UT 2,5 và UTTB 2,5 đều rộng 5,2 mm. UT 2,5 có một hàng đấu nối, còn UTTB 2,5 có hai hàng, bốn connection point và hai potential độc lập. Vì vậy UTTB 2,5 có thể tăng số connection theo chiều dài DIN Rail, nhưng kích thước tổng thể của terminal cũng lớn hơn theo hướng khác.

Nếu chưa xác định đúng nhóm Terminal Block, xem trước Cầu đấu dây / Terminal Block là gì?.

Cầu Đấu Hai Tầng Tiết Kiệm Không Gian Theo Hướng Nào?

Điểm cần hiểu đầu tiên là “tiết kiệm chỗ” không có nghĩa terminal nhỏ hơn ở mọi kích thước. Double-level Terminal Block tiết kiệm chủ yếu bằng cách xếp hai connection level theo chiều cao thay vì trải tất cả connection thành một hàng dài trên DIN Rail.

Vì vậy lợi ích rõ nhất xuất hiện khi giới hạn của tủ nằm ở chiều dài rail: một đoạn rail ngắn nhưng phải chứa nhiều circuit hoặc nhiều điểm I/O.

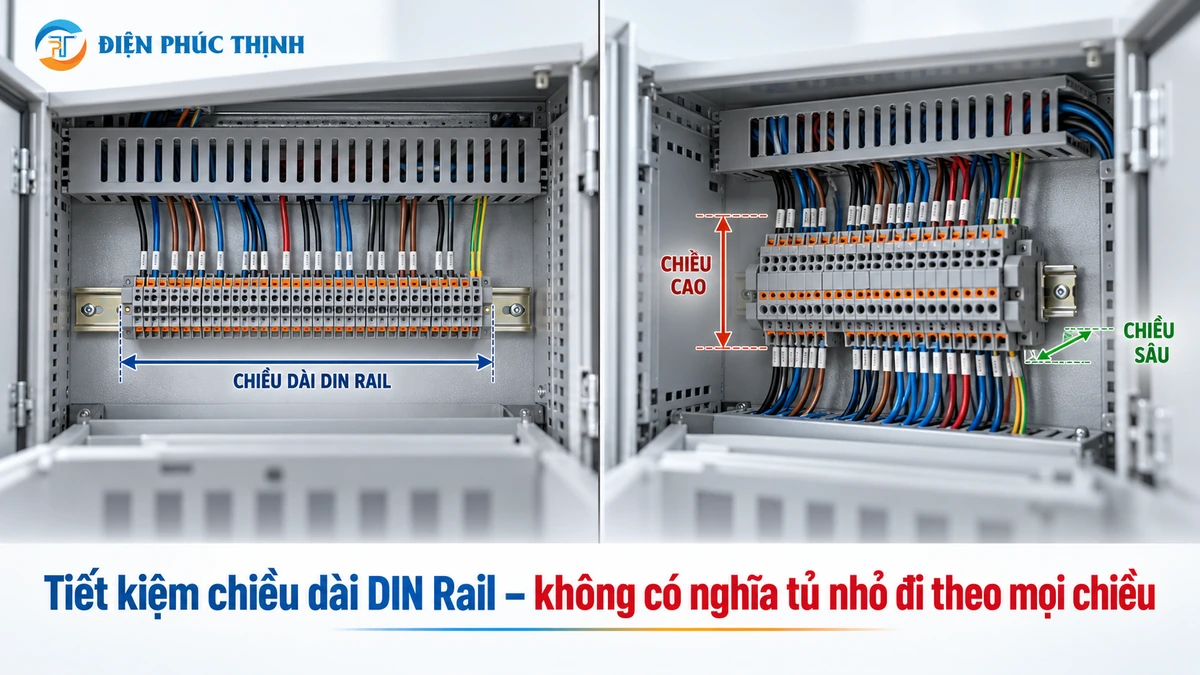

Cầu đấu hai tầng tiết kiệm chủ yếu theo chiều dài DIN Rail; đổi lại cần kiểm tra chiều cao, chiều sâu và không gian đi dây.

Ví Dụ Thật: UT 2,5 Và UTTB 2,5 Khác Nhau Bao Nhiêu?

So sánh hai model cùng dòng UT của Phoenix Contact giúp thấy rõ trade-off về không gian.

Điểm đáng chú ý là UTTB 2,5 có cùng width 5,2 mm nhưng chứa hai tầng đấu nối. Đây là lý do nó hiệu quả khi chiều dài rail là vấn đề. Tuy nhiên terminal hai tầng cao hơn khoảng 22 mm và sâu hơn khoảng 17,5 mm trên rail NS 35/7,5 so với UT 2,5, nên không thể chỉ kiểm tra width.

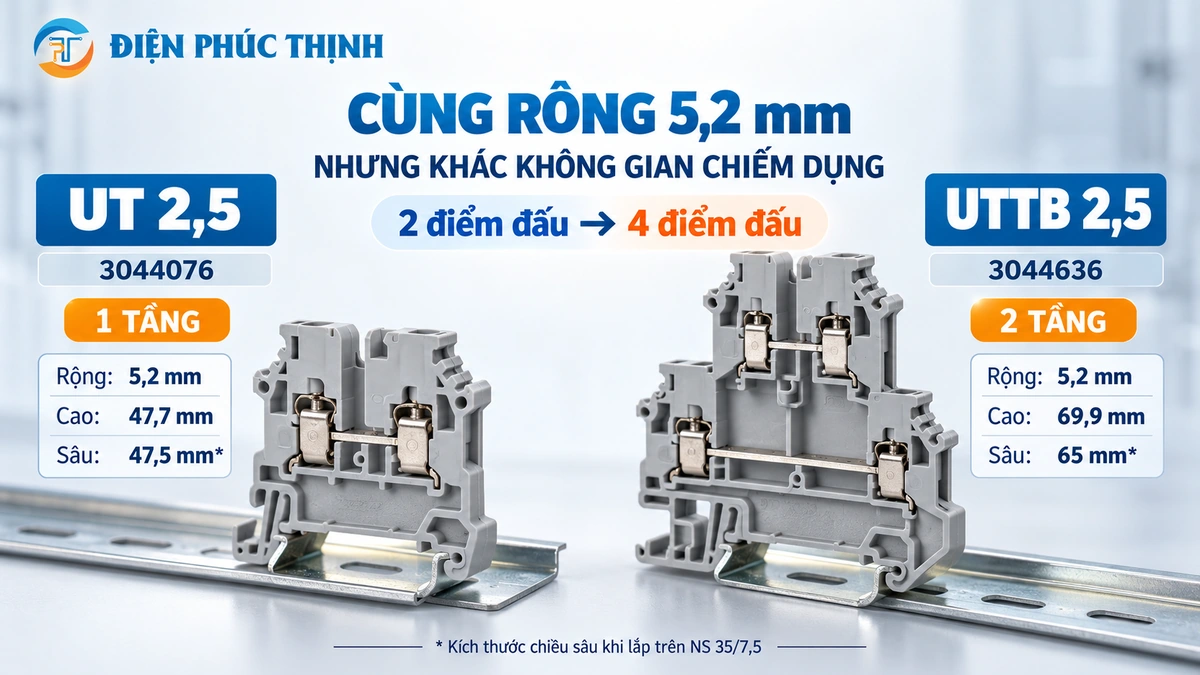

UT 2,5 và UTTB 2,5 cùng rộng 5,2 mm nhưng UTTB có hai tầng và cần nhiều không gian theo chiều cao, chiều sâu hơn.

Khi Nào Cầu Đấu Hai Tầng Là Phương Án Phù Hợp?

Khi Nào Không Nên Chọn Chỉ Vì Tủ Thiếu Chỗ?

1. Tủ đang thiếu chiều sâu chứ không thiếu DIN Rail

Nếu terminal hiện đã gần cửa tủ, gần duct cover hoặc không còn đủ khoảng thao tác dây, model hai tầng sâu hơn có thể làm tình hình khó hơn. Phải kiểm tra kích thước 3D của exact model thay vì chỉ nhìn width.

2. Máng dây đã quá tải

Hai tầng giảm số module trải ngang nhưng không làm giảm số conductor. Nếu vấn đề thật sự nằm ở wire duct bị đầy, số dây và bán kính uốn vẫn phải được xử lý trong layout.

3. Dây lớn, cứng hoặc khó uốn

Mật độ terminal cao hơn không đồng nghĩa mật độ dây luôn có thể tăng theo. Dây có OD lớn hoặc bán kính uốn lớn cần khoảng thao tác riêng; lúc đó terminal một tầng hoặc spacing rộng hơn có thể thuận tiện hơn.

4. Kỹ thuật viên khó tiếp cận tầng dưới

Terminal nhiều tầng phải được bố trí sao cho stripping, cắm dây, siết vít, test và bảo trì vẫn thao tác được. Nếu wire duct đặt quá sát hoặc bundle dây che tầng dưới thì lợi ích tiết kiệm rail có thể đổi thành khó bảo trì.

5. Chưa kiểm tra chức năng electrical của từng tầng

Không phải mọi double-level terminal đều có hai tầng độc lập giống nhau. Có model có integrated bridging, PE, signal, disconnect hoặc chức năng khác. Phải đọc đúng product type và sơ đồ internal connection của exact model.

Hai Tầng Có Nghĩa Hai Mạch Luôn Độc Lập Không?

Không được suy từ hình dáng. Phoenix Contact có double-level terminal với hai potential riêng, nhưng cũng có các variant multi-level tích hợp vertical potential bridging hoặc chức năng phân phối potential.

Riêng UTTB 2,5 – 3044636 được Phoenix Contact công bố có 2 rows, 4 connections và 2 potentials. Đây là căn cứ để hiểu hai level của model này. Không nên áp kết luận đó cho mọi terminal hai tầng trên thị trường.

Dòng Tải Và Nhiệt Có Phải Kiểm Tra Lại Khi Chuyển Sang Hai Tầng?

Có. Không nên lấy rating của feed-through một tầng rồi gán cho terminal hai tầng chỉ vì cùng nominal cross-section.

UTTB 2,5 có nominal current 24 A, nominal voltage 500 V và nominal cross-section 2,5 mm². Phoenix Contact cũng công bố maximum load current 28 A trong điều kiện conductor 4 mm² và ghi rõ tổng dòng của tất cả conductor được kết nối không được vượt quá giá trị này.

Bởi vậy khi hai tầng cùng mang tải, phải đọc đúng current data và điều kiện của model. Không nên hiểu “24 A mỗi tầng thì tổng cộng terminal chịu 48 A” nếu datasheet không cho phép kết luận đó.

Tham khảo thêm Cách chọn cầu đấu Phoenix Contact theo dòng tải.

Bridge, Marker Và Phụ Kiện Có Phức Tạp Hơn Không?

Có thể. Multi-level terminal tạo nhiều connection trong một footprint nhỏ nên nhận diện từng level càng quan trọng. Marker phải giúp kỹ thuật viên phân biệt rõ tầng trên, tầng dưới, terminal number và potential.

Bridge/jumper cũng phải lấy đúng phụ kiện tương thích và kiểm tra xem bridge đang nối level nào, terminal nào và rating của bridge. Không dùng một sơ đồ bridge của terminal một tầng rồi suy sang double-level.

UTTB 2,5 có danh sách plug-in bridge riêng trong dữ liệu Phoenix Contact. Khi lập BOM phải tính cùng End Plate, End Clamp, Marker và Bridge theo đúng terminal strip thực tế.

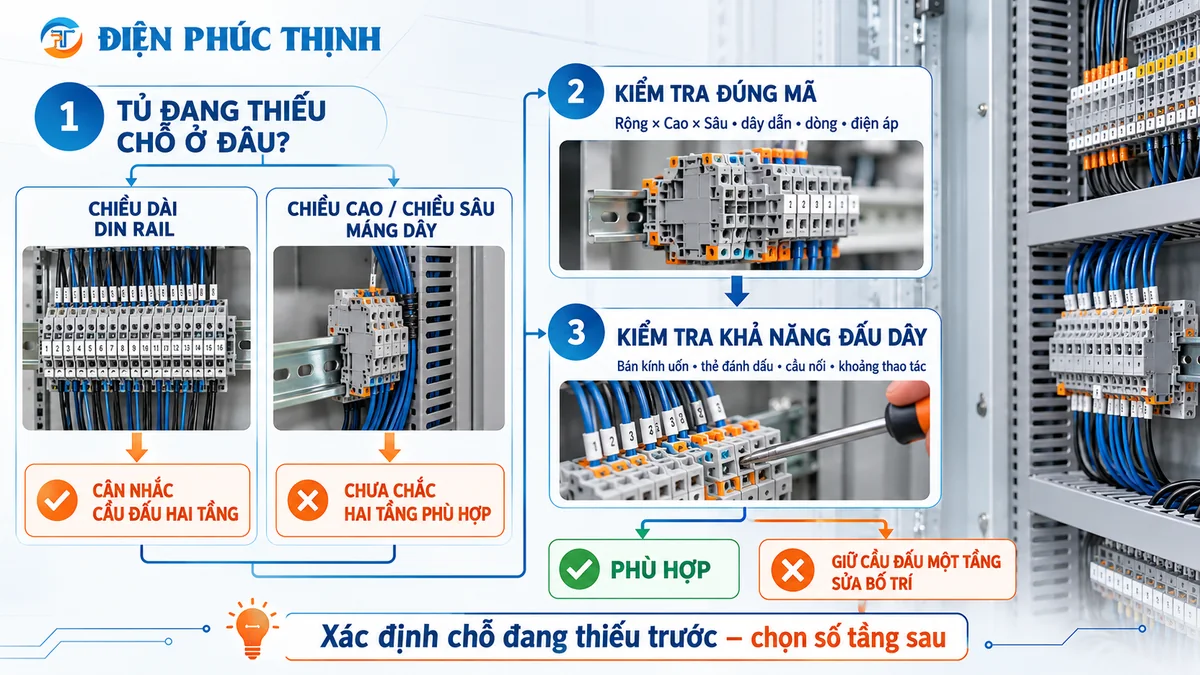

Chỉ chuyển sang cầu đấu hai tầng sau khi xác định đúng bottleneck: chiều dài DIN Rail, chiều sâu tủ, mật độ dây và khả năng bảo trì.

Buyer Checklist: Khi Nào Giữ Hoặc Loại Phương Án Hai Tầng?

Ví Dụ Quyết Định: Tủ PLC Nhiều I/O Nhưng Rail Ngắn

Giả sử terminal plan cần nhiều connection 2,5 mm² cho tín hiệu và giới hạn chính là chiều dài DIN Rail. Nếu dùng UT 2,5 một tầng, mỗi potential/feed-through chiếm một module rộng 5,2 mm. Với UTTB 2,5, cùng bề rộng 5,2 mm có hai row và hai potential.

Trong trường hợp này, double-level có lý do kỹ thuật rõ ràng để tiếp tục shortlist. Nhưng trước khi chốt UTTB 2,5 vẫn phải kiểm tra: depth 65 mm trên NS 35/7,5, chiều cao 69,9 mm, conductor/ferrule, 24 A / 500 V, bridge, marker và khoảng thao tác dây.

Nếu rail ngắn nhưng tủ rất nông hoặc wire duct đặt sát terminal, phương án hai tầng có thể giải quyết một vấn đề rồi tạo ra một vấn đề khác.

Thông Tin Cần Gửi Khi Muốn Đổi Sang Cầu Đấu Hai Tầng

PHUKIENCAP hiện có trang Phoenix Contact UTTB 2,5 – 3044636 và UTTB 4 – 3044814 để tiếp tục đối chiếu theo tiết diện và rating.

Câu Hỏi Thường Gặp

Cầu đấu hai tầng có tiết kiệm một nửa DIN Rail không?

Có thể giảm đáng kể chiều dài rail khi hai level đều được sử dụng cho các connection phù hợp, nhưng không nên coi “50%” là quy tắc cho toàn bộ terminal strip. End plate, end clamp, PE/fuse/disconnect terminal, spacing và các chức năng khác vẫn ảnh hưởng chiều dài thực tế.

Hai tầng có nóng hơn cầu đấu một tầng không?

Không nên kết luận chỉ từ hình dạng. Mỗi model có current rating và temperature-rise data riêng. Phải dùng dữ liệu của exact terminal thay vì suy rằng hai tầng luôn nóng hơn hoặc luôn chịu dòng giống terminal một tầng.

Có nên dùng UTTB 2,5 thay toàn bộ UT 2,5 trong tủ?

Không nhất thiết. Chỉ nên dùng nơi mật độ connection và layout thực sự hưởng lợi. Các vị trí cần accessibility cao, chức năng PE/fuse/disconnect hoặc dây đi khác hướng có thể vẫn phù hợp với terminal khác.

Cầu đấu hai tầng phù hợp nhất cho tủ nào?

Thường đáng cân nhắc ở tủ PLC, automation, BMS/HVAC và các terminal strip có mật độ I/O cao khi chiều dài rail là giới hạn. Tuy nhiên quyết định cuối vẫn phụ thuộc exact wire, current, voltage và layout.

Kết Luận

Cầu đấu hai tầng phù hợp khi vấn đề chính của tủ là thiếu chiều dài DIN Rail và cần tăng mật độ connection. Nó không phải giải pháp chung cho mọi dạng “tủ chật”.

Trước khi chuyển từ một tầng sang hai tầng, hãy kiểm tra theo thứ tự: rail space → depth/height → conductor → current/voltage → wiring access → bridge/marker → maintenance. Nếu tất cả điều kiện này phù hợp thì Double-level Terminal Block mới thực sự giúp tủ gọn hơn thay vì chỉ chuyển vấn đề không gian từ hướng này sang hướng khác.
