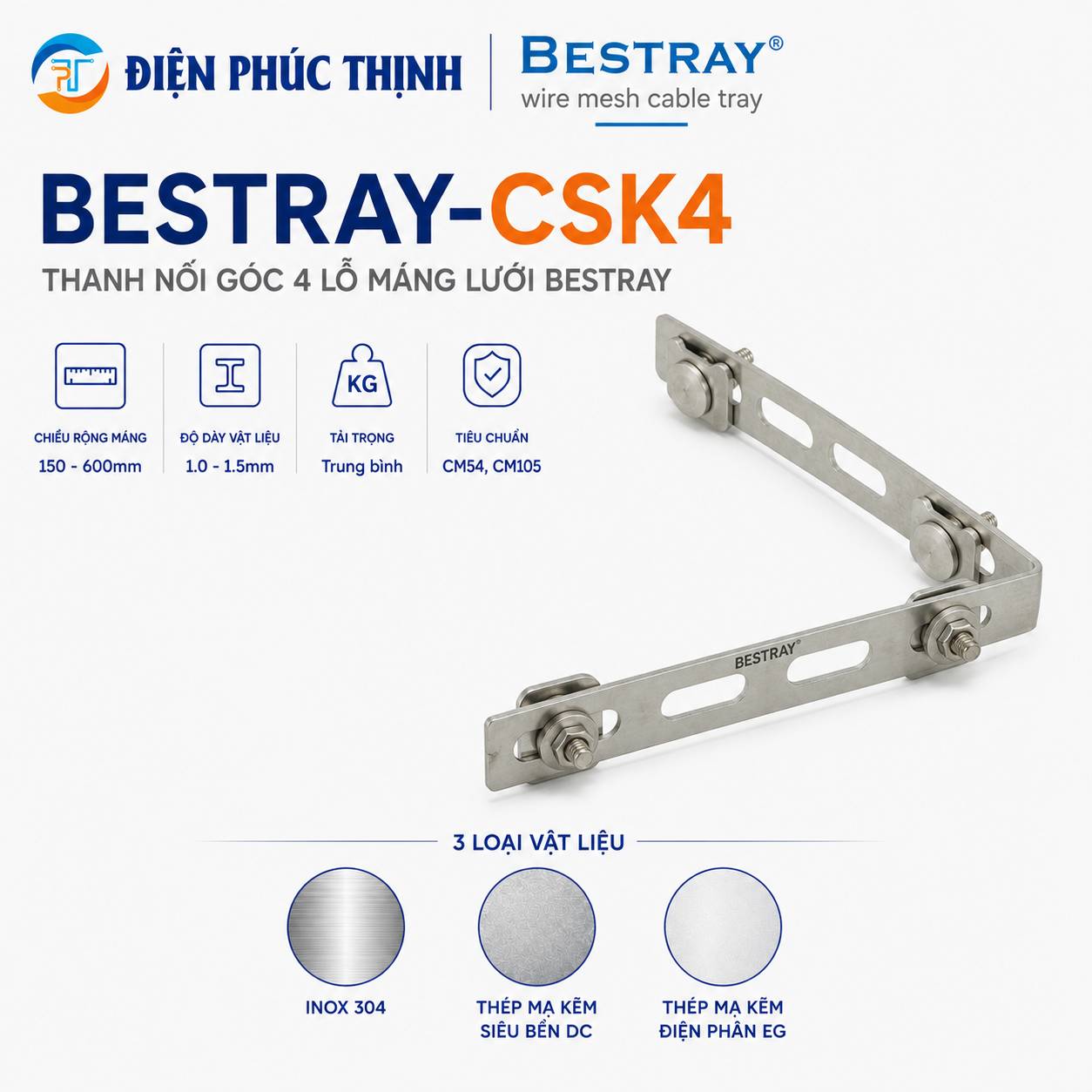

BESTRAY-CSK4 / Thanh Nối Góc 4 Lỗ Máng Lưới Bestray
BESTRAY-CSK4 là thanh nối góc 4 lỗ được sử dụng để liên kết máng lưới tại vị trí góc ngoài. Phụ kiện có thiết kế gập góc, giúp cố định hai phần máng tại vị trí chuyển hướng và tăng độ ổn định cho mối nối.
Ngoài ứng dụng nối góc ngoài cho co ngang 90°, CSK4 còn có thể được sử dụng để cố định máng lưới trên tủ điện, sàn hoặc tường. Tùy theo vật liệu và bề mặt hoàn thiện, sản phẩm có ba mã đặt hàng gồm CSK4S4, CSK4DC và CSK4EG.
Thông Số Kỹ Thuật Thanh Nối Góc 4 Lỗ Bestray CSK4
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm chung | CSK4 |
| Tên sản phẩm | Thanh nối góc 4 lỗ |
| Nhóm sản phẩm | Hệ nối máng lưới |
| Kiểu phụ kiện | Thanh nối dạng gập góc |
| Chức năng chính | Liên kết góc ngoài của máng lưới |
| Ứng dụng khác | Cố định máng lưới trên tủ điện, sàn hoặc tường |
| Cấu tạo bộ nối | CS4H + 4 × (C15 + BLCV620B) |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong |
| Gia công tại công trình | Có thể cắt ngắn thanh nối khi cần |
| Các mã đặt hàng | CSK4S4, CSK4DC và CSK4EG |
Cấu Tạo Thanh Nối Góc Bestray CSK4
Theo catalogue Bestray, một bộ CSK4 có cấu tạo:
- CS4H: thanh nối chính dạng gập góc, có các lỗ dài để điều chỉnh vị trí lắp đặt.
- 4 chi tiết C15: dùng để kẹp thanh nối vào dây thép của máng lưới.
- 4 bộ BLCV620B: dùng để siết và cố định các điểm liên kết.
Cấu hình hoàn chỉnh của sản phẩm là CS4H + 4 × (C15 + BLCV620B). Thiết kế bốn điểm siết giúp thanh nối được cố định vào hai phía của góc máng.
Các Mã Sản Phẩm Bestray CSK4
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| CSK4S4 | Inox 304 |
| CSK4DC | Thép mạ kẽm siêu bền |
| CSK4EG | Thép mạ kẽm điện phân |
Lưu ý: Các mã CSK4S4, CSK4DC và CSK4EG thể hiện vật liệu hoặc bề mặt hoàn thiện của sản phẩm, không phải ba kích thước khác nhau.
Số Lượng CSK4 Cần Dùng Khi Lắp Đặt
Theo hình minh họa lắp ráp của Bestray, mỗi vị trí nối góc ngoài hoặc điểm cố định sử dụng 1 bộ CSK4. Một bộ sản phẩm đã bao gồm thanh nối CS4H và bốn bộ chi tiết liên kết.
| Phương án lắp đặt | Số lượng CSK4 tham khảo | Vị trí sử dụng |
|---|---|---|
| Nối góc ngoài cho co ngang 90° | 1 bộ cho mỗi vị trí góc ngoài | Phần hông ngoài của góc máng |
| Cố định trên tủ điện | 1 bộ cho mỗi điểm cố định | Vị trí máng tiếp giáp với bề mặt tủ điện |
| Cố định trên sàn | 1 bộ cho mỗi điểm cố định | Vị trí máng cần neo giữ xuống sàn |
| Cố định trên tường | 1 bộ cho mỗi điểm cố định | Vị trí máng cần liên kết với tường |
Lưu ý: Số lượng tổng cần đặt được tính theo số vị trí góc ngoài và số điểm cố định thực tế của tuyến máng. Catalogue không quy định số lượng CSK4 theo chiều rộng máng.
Ứng Dụng Nối Góc Ngoài Cho Co Ngang 90°
CSK4 được sử dụng tại phần hông ngoài của vị trí co ngang 90°. Thanh nối dạng gập góc giúp liên kết hai phần máng theo hướng vuông góc và giữ ổn định hình dạng của góc chuyển hướng.
Trong phương án lắp ráp này:
- CSK4 được đặt tại phần hông ngoài của góc máng.
- Các chi tiết C15 ôm vào dây thép của máng lưới.
- BLCV620B được sử dụng để siết cố định các điểm liên kết.
- Phần đáy và phần hông còn lại sử dụng phụ kiện phù hợp với phương án tạo co.
CSK4 là phụ kiện nối góc ngoài, không thay thế cho phụ kiện nối đáy tại vị trí co ngang.
Ứng Dụng Cố Định Trên Tủ Điện, Sàn Và Tường
Ngoài chức năng nối góc, CSK4 còn được sử dụng để tạo điểm liên kết giữa máng lưới và bề mặt lắp đặt. Thanh nối có thể được bố trí tại vị trí máng đi xuống tủ điện hoặc tại điểm cần cố định với sàn và tường.
- Trên tủ điện: giúp giữ đầu máng ổn định tại vị trí đưa cáp vào tủ.
- Trên sàn: tạo điểm neo giữ cho đoạn máng lắp đứng hoặc chuyển hướng.
- Trên tường: hỗ trợ cố định máng tại vị trí tiếp giáp với bề mặt đứng.
- Cắt ngắn khi cần: thanh nối có thể được cắt bớt để phù hợp với khoảng cách lắp đặt thực tế.
Cách Lắp Đặt Thanh Nối Góc 4 Lỗ CSK4
Trước khi lắp đặt, cần xác định chính xác vị trí nối góc hoặc điểm cố định. Sau đó đặt thanh CS4H vào đúng vị trí và lắp các bộ C15 cùng BLCV620B tại bốn điểm liên kết.
Quy trình lắp đặt cơ bản:
- Xác định vị trí nối góc ngoài hoặc vị trí cần cố định máng.
- Đặt thanh CS4H vào phần hông của máng lưới.
- Căn chỉnh góc của thanh nối theo hướng lắp đặt.
- Lắp bốn chi tiết C15 vào các dây thép tương ứng.
- Lắp và siết bốn bộ BLCV620B.
- Kiểm tra độ thẳng, góc chuyển hướng và độ chắc chắn.
- Cắt ngắn phần thanh thừa khi phương án thi công yêu cầu.
Nên căn chỉnh hoàn chỉnh vị trí của máng trước khi siết chặt toàn bộ bulong để tránh làm lệch góc chuyển hướng.
Phân Biệt CSK4 Và BSK9
| Tiêu chí | CSK4 | BSK9 |
|---|---|---|
| Tên sản phẩm | Thanh nối góc 4 lỗ | Miếng nối đáy 90° |
| Vị trí lắp đặt | Phần hông ngoài của góc máng | Phần đáy máng |
| Chức năng chính | Nối góc ngoài hoặc tạo điểm cố định | Liên kết phần đáy tại vị trí chuyển hướng hoặc phân nhánh |
| Cấu tạo | CS4H + 4 × (C15 + BLCV620B) | Bộ miếng nối đáy và chi tiết siết tương ứng |
| Ứng dụng khác | Cố định trên tủ điện, sàn hoặc tường | Dùng tại đáy co ngang hoặc vị trí giao nhánh |
Khi thi công co hoặc điểm phân nhánh, cần lựa chọn đúng phụ kiện cho từng vị trí. CSK4 dùng tại phần hông hoặc điểm cố định, trong khi BSK9 được bố trí tại phần đáy máng.
Đặc Điểm Của Thanh Nối Góc 4 Lỗ Bestray CSK4
- Thiết kế dạng thanh nối gập góc.
- Có bốn điểm liên kết với máng lưới.
- Dùng để nối góc ngoài cho co ngang 90°.
- Có thể dùng để cố định trên tủ điện, sàn hoặc tường.
- Thanh nối có thể cắt ngắn theo vị trí lắp đặt.
- Cấu tạo gồm CS4H và bốn bộ C15 kết hợp BLCV620B.
- Lắp ghép bằng bulong, không cần hàn.
- Có các mã CSK4S4, CSK4DC và CSK4EG.
Ứng Dụng Của Thanh Nối Góc Bestray CSK4
BESTRAY-CSK4 được sử dụng trong hệ thống máng lưới tại:
- Nhà máy sản xuất và khu công nghiệp.
- Hệ thống điện và cơ điện M&E.
- Tủ điện điều khiển và tủ phân phối.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Phòng server và trung tâm dữ liệu.
- Các vị trí co ngang cần liên kết góc ngoài.
- Các vị trí cần cố định máng trên sàn hoặc tường.
Hướng Dẫn Chọn Mã Bestray CSK4
- Chọn CSK4S4 khi cần sản phẩm bằng Inox 304.
- Chọn CSK4DC khi cần thép mạ kẽm siêu bền.
- Chọn CSK4EG khi cần thép mạ kẽm điện phân.
Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã cần đặt như CSK4S4, CSK4DC hoặc CSK4EG, số lượng góc ngoài, số điểm cố định và vị trí lắp đặt thực tế.
Liên Hệ Báo Giá Thanh Nối Góc 4 Lỗ Bestray CSK4
Cần báo giá BESTRAY-CSK4 / Thanh Nối Góc 4 Lỗ Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã CSK4S4, CSK4DC hoặc CSK4EG, số lượng bộ nối và phương án lắp đặt phù hợp với hệ thống máng lưới của công trình.
Lưu ý: Một bộ CSK4 gồm CS4H và 4 bộ C15 kết hợp BLCV620B. Khi đặt hàng cần xác nhận đúng mã vật liệu, số lượng vị trí nối góc ngoài và số điểm cần cố định trên tủ điện, sàn hoặc tường.
