BESTRAY-CRSK / Thanh Nối Góc Bo Cong Máng Lưới Bestray

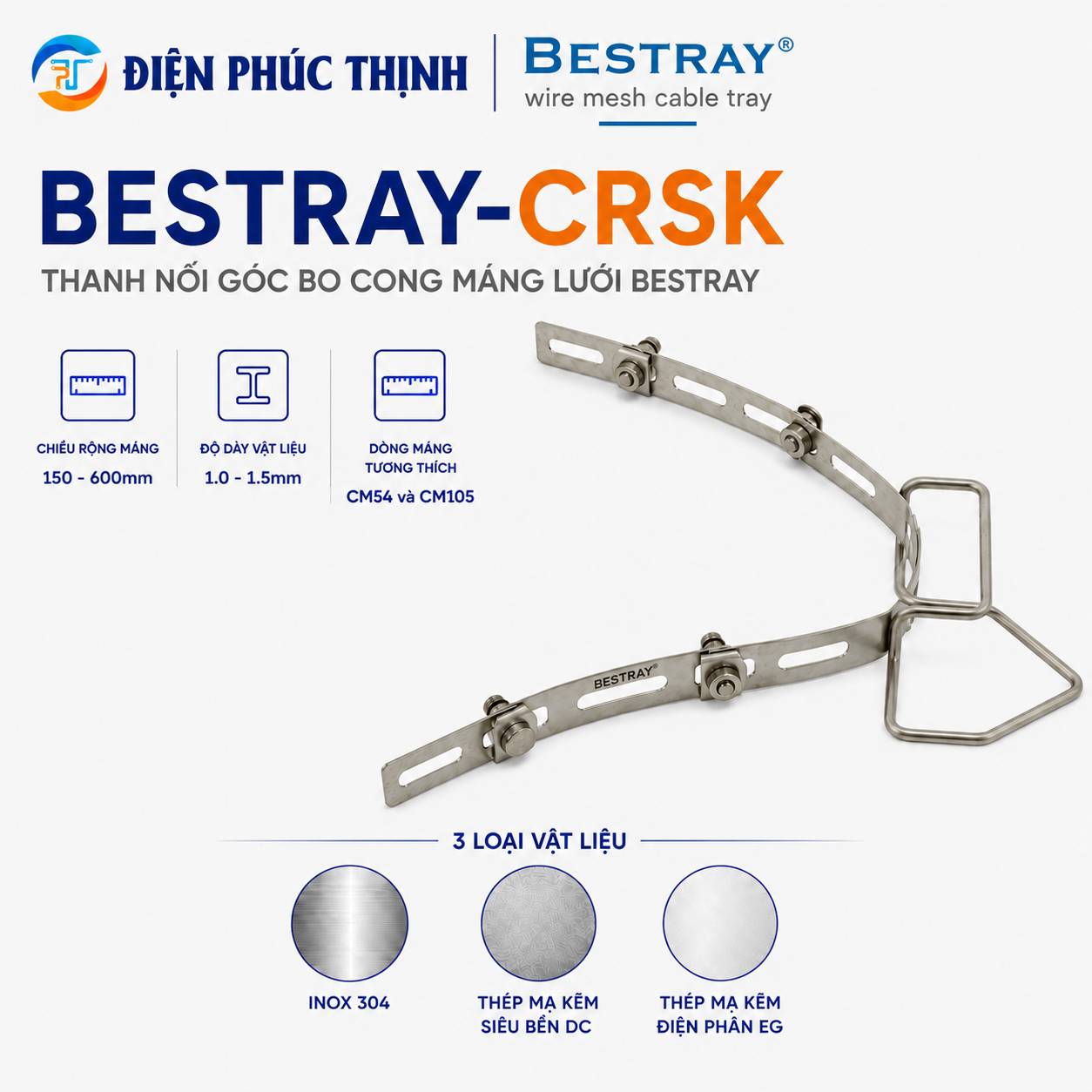

BESTRAY-CRSK là thanh nối góc bo cong máng lưới Bestray, được sử dụng để liên kết phần hông máng tại vị trí chuyển hướng ngang 90° có bán kính cong R = 75mm.
Sản phẩm có hai phiên bản phù hợp với chiều cao máng khác nhau: CRSK54H dùng cho máng lưới cao 54mm và CRSK105H dùng cho máng lưới cao 105mm. CRSK được lắp ghép bằng bulong, không cần hàn tại công trình.
Thông Số Kỹ Thuật Thanh Nối Góc Bestray CRSK
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm chung | CRSK |
| Tên sản phẩm | Thanh nối góc bo cong |
| Chức năng | Liên kết phần hông máng tại vị trí chuyển hướng ngang 90° |
| Bán kính góc cong | R = 75mm |
| Dòng máng tương thích | CM54 và CM105 |
| Cấu tạo CRSK1 | CRS50 + 4 × (C15 + BLCV620B) |
| Cấu tạo CRSK2 | CRS100 + 4 × (C15 + BLCV620B) |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong |
| Vật liệu/Bề mặt | Inox 304, mạ kẽm siêu bền hoặc mạ kẽm điện phân |
Các Mã Thanh Nối Góc Bestray CRSK
| Chiều cao máng | Inox 304 | Mạ kẽm siêu bền | Mạ kẽm điện phân |
|---|---|---|---|
| 54mm | CRSK54H-S4 | CRSK54H-DC | CRSK54H-EG |
| 105mm | CRSK105H-S4 | CRSK105H-DC | CRSK105H-EG |
Lưu ý: CRSK54H và CRSK105H được lựa chọn theo chiều cao máng, không lựa chọn theo chiều rộng máng.
Số Lượng CRSK Cần Dùng Khi Lắp Đặt
| Phương án lắp đặt | Số lượng CRSK cần dùng |
|---|---|
| Co ngang 90° bán kính R = 75mm | 1 bộ tại mỗi vị trí hông góc cong |
Số lượng tổng cần đặt được tính theo số vị trí góc cong trên toàn bộ tuyến máng. Cần chọn đúng phiên bản CRSK54H hoặc CRSK105H theo chiều cao máng sử dụng.
Cách Lắp Đặt Thanh Nối Góc CRSK
CRSK được đặt tại phần hông phía trong của góc chuyển hướng 90° bán kính R = 75mm. Thanh nối được liên kết với dây thép của máng bằng bốn chi tiết C15 và bốn bộ bulong BLCV620B.
Quy trình lắp đặt cơ bản:
- Căn chỉnh máng lưới thành góc chuyển hướng 90° bán kính R = 75mm.
- Chọn CRSK54H cho máng CM54 hoặc CRSK105H cho máng CM105.
- Đặt thanh nối CRS50 hoặc CRS100 tại phần hông góc cong.
- Lắp bốn chi tiết C15 và bốn bộ BLCV620B.
- Căn chỉnh vị trí và siết chặt toàn bộ bulong.
Ưu Điểm Của Thanh Nối Góc Bestray CRSK
- Tạo góc chuyển hướng 90° có bán kính cong R = 75mm.
- Giúp liên kết chắc chắn phần hông của góc máng.
- Có phiên bản riêng cho máng CM54 và CM105.
- Lắp ghép bằng bulong, không cần hàn.
- Dễ căn chỉnh trước khi siết cố định.
- Có các lựa chọn Inox 304, mạ kẽm siêu bền và mạ kẽm điện phân.
Ứng Dụng Của Thanh Nối Góc Bestray CRSK
BESTRAY-CRSK được sử dụng trong các hệ thống:
- Máng lưới dẫn cáp điện công nghiệp.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Trung tâm dữ liệu và phòng server.
- Nhà máy sản xuất và kho công nghiệp.
- Tòa nhà thương mại và công trình cơ điện M&E.
Thanh nối CRSK giúp tạo góc chuyển hướng cong 90°, hạn chế góc gấp đột ngột và duy trì sự ổn định cho phần hông của tuyến máng lưới.
Liên Hệ Báo Giá Thanh Nối Góc Bestray CRSK
Cần báo giá BESTRAY-CRSK / Thanh Nối Góc Bo Cong Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn CRSK54H hoặc CRSK105H, vật liệu và số lượng phụ kiện phù hợp với hệ thống máng lưới của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần chọn CRSK54H cho máng cao 54mm hoặc CRSK105H cho máng cao 105mm, đồng thời xác nhận vật liệu và số lượng góc cong cần thi công.
