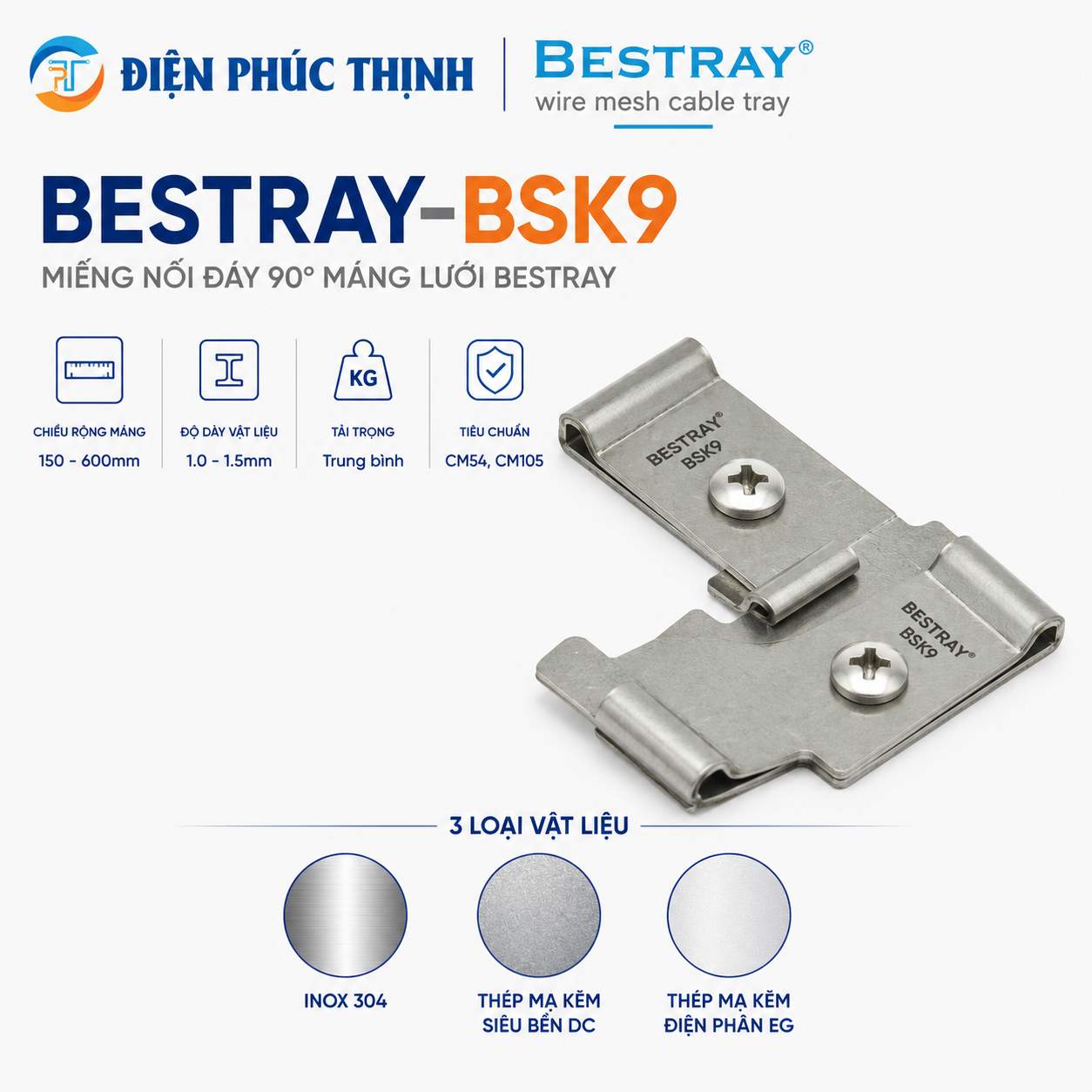

BESTRAY-BSK9 / Miếng Nối Đáy 90° Máng Lưới Bestray
BESTRAY-BSK9 là miếng nối đáy 90° được sử dụng để liên kết và gia cố phần đáy của máng lưới Bestray tại vị trí chuyển hướng vuông góc. Sản phẩm giúp giữ các phần máng ổn định, tạo góc chuyển hướng đồng đều và tăng độ chắc chắn tại vị trí tiếp giáp.
BSK9 được lắp tại phần đáy của góc máng sau khi máng lưới được cắt và tạo hình. Sản phẩm phù hợp với các dòng máng lưới CM54 và CM105. Tùy theo vật liệu và bề mặt hoàn thiện, BSK9 có ba mã đặt hàng gồm BSK9S4, BSK9DC và BSK9EG.
Thông Số Kỹ Thuật Miếng Nối Đáy 90° Bestray BSK9
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm chung | BSK9 |
| Tên sản phẩm | Miếng nối đáy 90° máng lưới |
| Nhóm sản phẩm | Hệ nối máng lưới |
| Chức năng | Liên kết và gia cố phần đáy máng lưới tại vị trí chuyển hướng 90° |
| Vị trí lắp đặt | Phần đáy của góc máng lưới |
| Góc chuyển hướng | 90° |
| Dòng máng tương thích | CM54 và CM105 |
| Chiều rộng máng áp dụng | Từ 150mm đến 600mm, tùy phương án lắp đặt |
| Cấu tạo bộ nối | BS90 + 2 × (C50S + BLDD620) |
| Phương pháp lắp đặt | Lắp ghép và siết cố định vào dây thép tại đáy máng |
| Gia công tại công trình | Không cần hàn |
| Các mã đặt hàng | BSK9S4, BSK9DC và BSK9EG |
Cấu Tạo Miếng Nối Đáy 90° Bestray BSK9
Theo cấu hình sản phẩm Bestray, bộ BSK9 gồm các chi tiết:
- BS90: miếng nối đáy chính dùng tại vị trí chuyển hướng 90°.
- C50S: chi tiết kẹp liên kết với dây thép của máng lưới.
- BLDD620: bộ bulong và tán dùng để siết chặt vị trí liên kết.
Mỗi bộ BSK9 sử dụng một chi tiết BS90 kết hợp với hai bộ C50S và BLDD620. Các chi tiết được lắp trực tiếp tại phần đáy của góc máng, giúp cố định các đoạn máng sau khi được cắt và tạo hình.
Các Mã Sản Phẩm Bestray BSK9
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| BSK9S4 | Inox 304 |
| BSK9DC | Thép mạ kẽm siêu bền |
| BSK9EG | Thép mạ kẽm điện phân |
Lưu ý: Các mã BSK9S4, BSK9DC và BSK9EG thể hiện vật liệu hoặc bề mặt hoàn thiện của sản phẩm. Đây không phải là ba kích thước khác nhau của BSK9.
Số Lượng BSK9 Khi Lắp Co Ngang 90°
Khi sử dụng BSK9 để tạo co ngang 90°, số lượng miếng nối đáy phụ thuộc vào chiều rộng của máng lưới. Máng càng rộng thì số lượng BSK9 cần bố trí tại đáy càng nhiều để bảo đảm vị trí chuyển hướng được liên kết đồng đều.
| Chiều rộng máng | Số lượng BSK9 cần sử dụng |
|---|---|
| 30mm | Không sử dụng |
| 50mm | Không sử dụng |
| 100mm | Không sử dụng |
| 150mm | 1 bộ |
| 200mm | 1 bộ |
| 300mm | 2 bộ |
| 400mm | 2 bộ |
| 450mm | 2 bộ |
| 500mm | 3 bộ |
| 600mm | 3 bộ |
Đối với phương án co ngang 90°, BSK9 bắt đầu được sử dụng từ máng có chiều rộng 150mm.
Số Lượng BSK9 Khi Lắp Ngã Ba
BSK9 cũng được sử dụng tại phần đáy khi tạo ngã ba bằng máng lưới CM54 hoặc CM105. Số lượng cần dùng thay đổi theo chiều rộng máng như sau:
| Chiều rộng máng | Số lượng BSK9 cần sử dụng |
|---|---|
| 30mm | Không sử dụng |
| 50mm | Không sử dụng |
| 100mm | Không sử dụng |
| 150mm | 1 bộ |
| 200mm | 2 bộ |
| 300mm | 2 bộ |
| 400mm | 2 bộ |
| 450mm | 2 bộ |
| 500mm | 3 bộ |
| 600mm | 3 bộ |
Lưu ý: Tại chiều rộng máng 200mm, số lượng BSK9 khác nhau giữa hai phương án:
- Co ngang 90°: sử dụng 1 bộ BSK9.
- Ngã ba: sử dụng 2 bộ BSK9.
Chức Năng Của Miếng Nối Đáy BSK9
BSK9 được sử dụng để liên kết phần đáy của máng lưới tại vị trí tạo co ngang 90° hoặc tại vị trí giao nhau khi tạo ngã ba. Phụ kiện giúp các phần máng sau khi cắt và tạo hình được cố định chắc chắn, hạn chế xê dịch trong quá trình thi công và vận hành.
Sản phẩm thường được sử dụng trong các trường hợp:
- Tuyến máng cần chuyển hướng ngang 90°.
- Tuyến máng cần tạo ngã ba phân nhánh.
- Tuyến máng cần đi vòng qua cột, dầm hoặc thiết bị.
- Co và ngã ba được tạo hình trực tiếp tại công trình.
- Vị trí chuyển hướng cần gia cố phần đáy máng.
Cách Lắp Đặt Miếng Nối Đáy 90° BSK9
Trước tiên, xác định vị trí chuyển hướng và cắt máng lưới theo phương án thi công. Sau đó uốn và căn chỉnh các phần máng để tạo thành góc ngang 90° hoặc ngã ba.
Quy trình lắp đặt cơ bản:
- Xác định vị trí và hướng chuyển của tuyến máng.
- Cắt các dây thép cần thiết để tạo hình góc hoặc ngã ba.
- Uốn và căn chỉnh các phần máng tại vị trí tiếp giáp.
- Đặt BS90 tại phần đáy của vị trí chuyển hướng.
- Lắp hai bộ C50S và BLDD620 để cố định phụ kiện.
- Siết chặt các bulong sau khi đã căn chỉnh đúng vị trí.
- Kiểm tra độ chắc chắn của toàn bộ góc máng.
Số lượng BSK9 cần sử dụng phải được lựa chọn theo chiều rộng máng và đúng với phương án co ngang 90° hoặc ngã ba.
So Sánh BSK9 Và BSK4
| Tiêu chí | BSK9 | BSK4 |
|---|---|---|
| Tên sản phẩm | Miếng nối đáy 90° | Miếng nối đáy 45° |
| Góc chuyển hướng | 90° | 45° |
| Vị trí lắp đặt | Phần đáy góc máng | Phần đáy góc máng |
| Ứng dụng chính | Co ngang 90° hoặc ngã ba | Vị trí chuyển hướng 45° |
Khi lựa chọn cần xác định đúng hình dạng chuyển hướng của tuyến máng. Dùng BSK9 cho vị trí chuyển hướng 90° hoặc ngã ba và dùng BSK4 cho vị trí chuyển hướng 45°.
Đặc Điểm Của Miếng Nối Đáy 90° Bestray BSK9
- Dùng để liên kết phần đáy máng lưới tại góc 90°.
- Có thể sử dụng khi tạo co ngang hoặc ngã ba.
- Phù hợp với máng lưới CM54 và CM105.
- Số lượng sử dụng thay đổi theo chiều rộng máng.
- Cấu tạo gồm BS90 và hai bộ C50S kết hợp BLDD620.
- Lắp ghép bằng bulong và tán.
- Không cần hàn tại công trình.
- Dễ căn chỉnh trước khi siết cố định.
- Thuận tiện khi bảo trì hoặc điều chỉnh tuyến máng.
- Có ba mã BSK9S4, BSK9DC và BSK9EG.
Ứng Dụng Của Miếng Nối Đáy 90° BSK9
BESTRAY-BSK9 được sử dụng trong các hệ thống máng lưới tại:
- Nhà máy sản xuất và khu công nghiệp.
- Hệ thống điện và cơ điện M&E.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Phòng server và trung tâm dữ liệu.
- Tòa nhà thương mại và công trình kỹ thuật.
- Các tuyến máng cần tạo co ngang 90°.
- Các vị trí cần tạo ngã ba phân nhánh tuyến cáp.
BSK9 giúp người thi công tạo các vị trí chuyển hướng và phân nhánh trực tiếp từ máng lưới, đồng thời giữ phần đáy máng ổn định và gọn gàng hơn.
Hướng Dẫn Chọn Mã Bestray BSK9
- Chọn BSK9S4 khi cần sản phẩm bằng Inox 304.
- Chọn BSK9DC khi cần thép mạ kẽm siêu bền.
- Chọn BSK9EG khi cần thép mạ kẽm điện phân.
Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã cần đặt như BSK9S4, BSK9DC hoặc BSK9EG, dòng máng sử dụng, chiều rộng máng, số lượng co ngang và số lượng ngã ba cần thi công.
Liên Hệ Báo Giá Miếng Nối Đáy 90° Bestray BSK9
Cần báo giá BESTRAY-BSK9 / Miếng Nối Đáy 90° Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã BSK9S4, BSK9DC hoặc BSK9EG, số lượng phụ kiện theo chiều rộng máng và phương án lắp đặt phù hợp với công trình.
Lưu ý: BSK9 dùng cho máng lưới CM54 và CM105 tại vị trí chuyển hướng 90° hoặc ngã ba. Khi đặt hàng cần xác nhận chính xác mã sản phẩm, vật liệu, chiều rộng máng, kiểu lắp đặt và số lượng BSK9 cần dùng tại mỗi vị trí.
