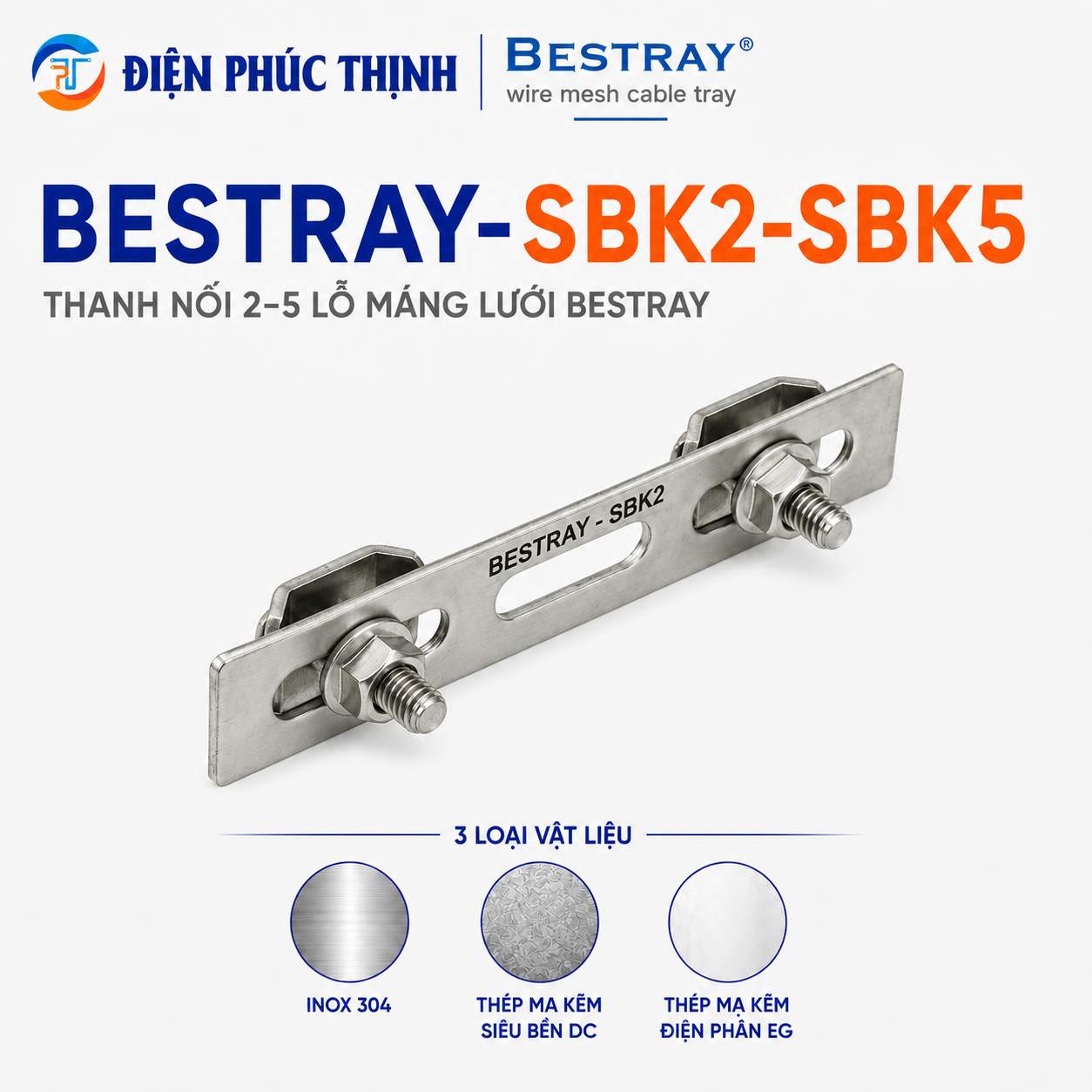

BESTRAY-SBK2–SBK5 / Thanh Nối 2–5 Lỗ Máng Lưới Bestray
BESTRAY-SBK2–SBK5 là nhóm thanh nối máng lưới Bestray từ 2 đến 5 lỗ, được sử dụng để liên kết phần hông máng tại các vị trí tạo co có bán kính cong lớn.
Nhóm sản phẩm gồm SBK2, SBK3, SBK4 và SBK5, phù hợp để tạo co ngang 90°, co lên 90° và co xuống 90°. Các thanh nối được lắp bằng chi tiết C15 và bulong BLCV620B, không cần hàn tại công trình.
Thông Số Kỹ Thuật Thanh Nối Bestray SBK2–SBK5
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm mã sản phẩm | SBK2, SBK3, SBK4 và SBK5 |
| Tên sản phẩm | Thanh nối 2–5 lỗ máng lưới |
| Chức năng | Liên kết phần hông máng tại vị trí tạo co bán kính cong lớn |
| Ứng dụng | Co ngang 90°, co lên 90° và co xuống 90° |
| Bán kính co ngang | R = 125–725mm |
| Bán kính co đứng | R = 325–700mm |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong |
| Vật liệu/Bề mặt | Inox 304, mạ kẽm siêu bền hoặc mạ kẽm điện phân |
Cấu Tạo Thanh Nối SBK2–SBK5
| Mã sản phẩm | Cấu tạo bộ nối |
|---|---|
| SBK2 | SB2H + 2 × (C15 + BLCV620B) |
| SBK3 | SB3H + 2 × (C15 + BLCV620B) |
| SBK4 | SB4H + 2 × (C15 + BLCV620B) |
| SBK5 | SB5H + 2 × (C15 + BLCV620B) |
Lưu ý: SBK2, SBK3, SBK4 và SBK5 khác nhau ở chiều dài thanh nối và số lỗ. Mỗi bộ đều sử dụng hai chi tiết C15 kết hợp với hai bộ bulong BLCV620B.
Các Mã Thanh Nối Bestray SBK2–SBK5
| Tên sản phẩm | Inox 304 | Mạ kẽm siêu bền | Mạ kẽm điện phân |
|---|---|---|---|
| SBK2 | SBK2S4 | SBK2DC | SBK2EG |
| SBK3 | SBK3S4 | SBK3DC | SBK3EG |
| SBK4 | SBK4S4 | SBK4DC | SBK4EG |
| SBK5 | SBK5S4 | SBK5DC | SBK5EG |
Cách Chọn Thanh Nối SBK2, SBK3, SBK4 Và SBK5
Việc lựa chọn thanh nối phụ thuộc vào bán kính cong và khoảng cách giữa các điểm liên kết trên phần hông máng.
- SBK2: thanh nối 2 lỗ, phù hợp với vị trí cần đoạn liên kết ngắn.
- SBK3: thanh nối 3 lỗ, dùng cho khoảng liên kết dài hơn SBK2.
- SBK4: thanh nối 4 lỗ, phù hợp với đoạn chuyển hướng có bán kính lớn hơn.
- SBK5: thanh nối 5 lỗ, dùng cho vị trí cần thanh liên kết dài.
Các thanh nối có thể được bố trí nối tiếp dọc theo hai bên hông máng để giữ ổn định hình dạng của co có bán kính cong lớn.
Cách Lắp Đặt Thanh Nối SBK2–SBK5
Thanh nối được đặt tại phần hông của vị trí chuyển hướng và liên kết với dây thép máng lưới bằng chi tiết C15 cùng bulong BLCV620B.
Nhóm SBK2–SBK5 được sử dụng theo các phương án:
- Co ngang 90°: bố trí thanh nối tại hai bên hông của góc cong.
- Co lên 90°: lắp thanh nối dọc theo hai bên hông của đoạn máng chuyển lên.
- Co xuống 90°: lắp thanh nối dọc theo hai bên hông của đoạn máng chuyển xuống.
- Kết hợp USK: có thể sử dụng USK để liên kết phần đáy tại vị trí co ngang.
Ưu Điểm Của Thanh Nối Bestray SBK2–SBK5
- Dùng để tạo co ngang, co lên và co xuống 90°.
- Phù hợp với các vị trí có bán kính cong lớn.
- Có bốn lựa chọn từ 2 đến 5 lỗ.
- Dễ lựa chọn theo chiều dài liên kết thực tế.
- Lắp ghép bằng bulong, không cần hàn.
- Có thể căn chỉnh trước khi siết cố định.
- Có các phiên bản Inox 304, mạ kẽm siêu bền và mạ kẽm điện phân.
Ứng Dụng Của Thanh Nối Bestray SBK2–SBK5
BESTRAY-SBK2–SBK5 được sử dụng trong các hệ thống:
- Máng lưới dẫn cáp điện công nghiệp.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Trung tâm dữ liệu và phòng server.
- Nhà máy sản xuất và kho công nghiệp.
- Tòa nhà thương mại và công trình cơ điện M&E.
Nhóm thanh nối SBK2–SBK5 giúp tuyến máng chuyển hướng với bán kính cong lớn, hạn chế góc gấp đột ngột và tạo không gian phù hợp cho việc dẫn cáp.
Liên Hệ Báo Giá Thanh Nối Bestray SBK2–SBK5
Cần báo giá BESTRAY-SBK2–SBK5 / Thanh Nối 2–5 Lỗ Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn SBK2, SBK3, SBK4 hoặc SBK5, vật liệu và số lượng thanh nối phù hợp với bán kính chuyển hướng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận chính xác loại thanh nối SBK2, SBK3, SBK4 hoặc SBK5, phiên bản vật liệu S4, DC hoặc EG và bán kính co cần thi công.
