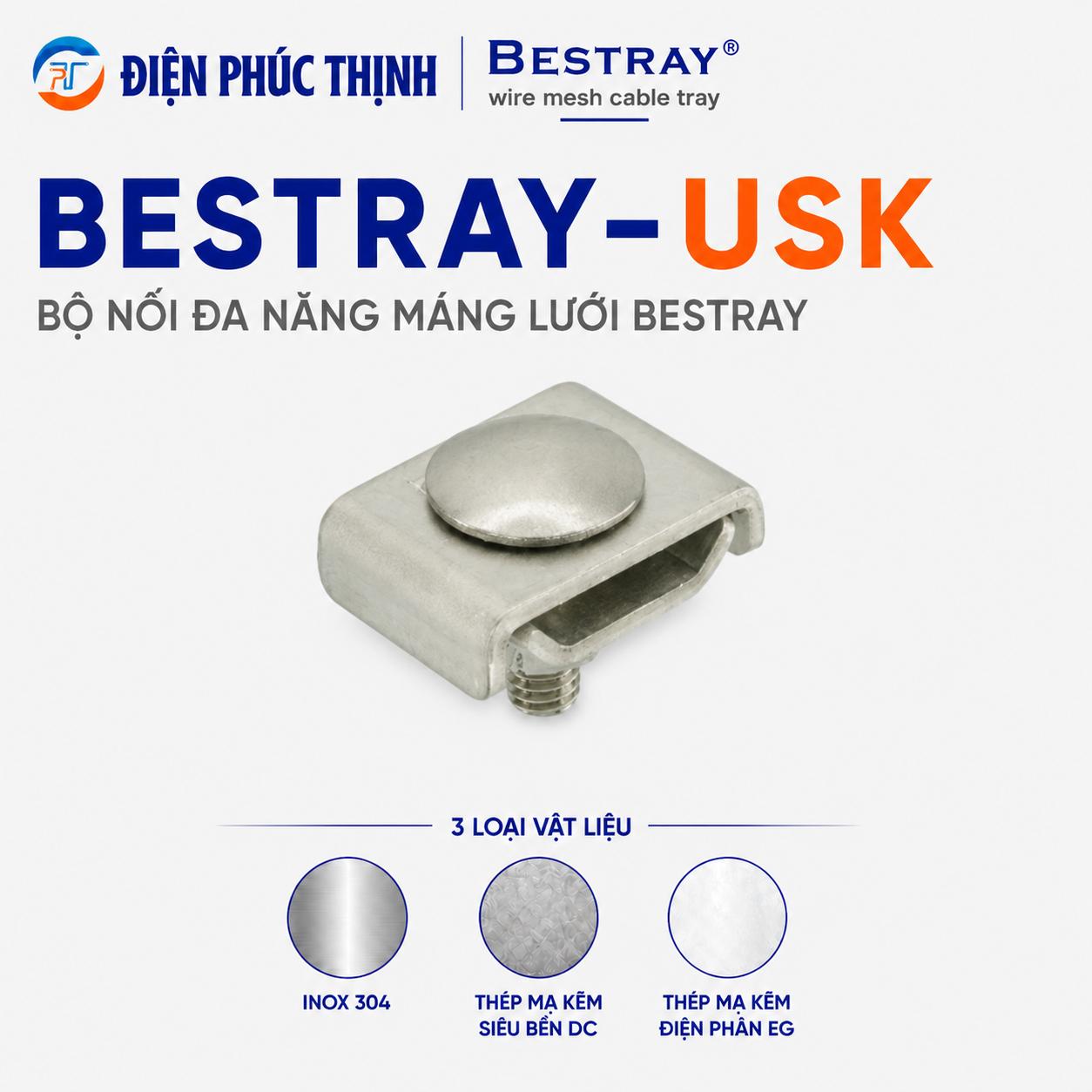

BESTRAY-USK / Bộ Nối Đa Năng Máng Lưới Bestray
BESTRAY-USK là bộ nối đa năng dùng để ghép nối linh hoạt hai đoạn máng lưới Bestray. Sản phẩm giúp tạo liên kết giữa các đoạn máng tại vị trí nối thẳng, phù hợp với hệ thống có tải trọng nhẹ.
Bộ nối USK tương thích với các dòng máng lưới CM30, CM54 và CM105, sử dụng cho máng có chiều rộng từ 30mm đến 600mm. Tùy theo chiều rộng máng, USK có thể được lắp tại hai bên hông và phần đáy máng hoặc kết hợp với miếng nối đáy BSP.
Thông Số Kỹ Thuật Bộ Nối Đa Năng Bestray USK
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm | USK |
| Tên sản phẩm | Bộ nối đa năng máng lưới |
| Tên tiếng Anh | Universal Splice Kit |
| Chức năng | Ghép nối linh hoạt hai đoạn máng lưới với nhau |
| Dòng máng tương thích | CM30, CM54 và CM105 |
| Chiều rộng máng áp dụng | Từ 30mm đến 600mm |
| Tải trọng sử dụng | Tải trọng nhẹ |
| Cấu tạo bộ nối | C30 + C15 + BLCV620B |
| Phương pháp lắp đặt | Liên kết bằng bulong và tán, không cần hàn |
| Phương án sử dụng | Chỉ dùng USK hoặc kết hợp USK với BSP |
Cấu Tạo Bộ Nối Bestray USK
Theo catalogue Bestray, một bộ nối USK gồm:
- C30: chi tiết kẹp phía trên.
- C15: chi tiết đệm/kẹp phía dưới.
- BLCV620B: bộ bulong cổ vuông và tán dùng để siết chặt liên kết.
Các chi tiết được lắp trực tiếp vào dây thép của máng lưới, giúp cố định hai đoạn máng mà không cần hàn hoặc gia công phức tạp tại công trình.
Các Mã Bộ Nối Đa Năng Bestray USK
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| USKS4 | Inox 304 |
| USKDC | Thép mạ kẽm siêu bền |
| USKEG | Thép mạ kẽm điện phân |
Lưu ý: Catalogue của USK chỉ công bố ba mã sản phẩm là USKS4, USKDC và USKEG. Không nên tự tạo thêm các mã vật liệu khác khi đăng sản phẩm.
Số Lượng USK Khi Chỉ Dùng Bộ Nối USK
| Chiều rộng máng | USK tại hông máng | USK tại đáy máng | Tổng số lượng |
|---|---|---|---|
| 30mm | 2 bộ | Không sử dụng | 2 bộ |
| 50mm | 2 bộ | Không sử dụng | 2 bộ |
| 100mm | 2 bộ | 1 bộ | 3 bộ |
| 150mm | 2 bộ | 1 bộ | 3 bộ |
| 200mm | 2 bộ | 1 bộ | 3 bộ |
| 300mm | 2 bộ | 2 bộ | 4 bộ |
| 400mm | 2 bộ | 2 bộ | 4 bộ |
| 450mm | 2 bộ | 2 bộ | 4 bộ |
| 500mm | 2 bộ | 3 bộ | 5 bộ |
| 600mm | 2 bộ | 3 bộ | 5 bộ |
Với phương án chỉ sử dụng USK, hai bộ nối được lắp cố định tại hai bên hông máng. Máng có chiều rộng từ 100mm trở lên cần bổ sung thêm USK tại phần đáy để tăng độ ổn định của vị trí ghép nối.
Số Lượng Khi Kết Hợp USK Với BSP
| Chiều rộng máng | USK tại hông máng | BSP tại đáy máng |
|---|---|---|
| 30mm | 2 bộ | Không sử dụng |
| 50mm | 2 bộ | Không sử dụng |
| 100mm | 2 bộ | 1 miếng |
| 150mm | 2 bộ | 1 miếng |
| 200mm | 2 bộ | 1 miếng |
| 300mm | 2 bộ | 2 miếng |
| 400mm | 2 bộ | 2 miếng |
| 450mm | 2 bộ | 2 miếng |
| 500mm | 2 bộ | 3 miếng |
| 600mm | 2 bộ | 3 miếng |
Trong phương án này, USK được sử dụng tại hai bên hông máng và BSP được bố trí tại phần đáy. Số lượng BSP tăng theo chiều rộng máng để liên kết phần đáy được phân bố đều và ổn định hơn.
Cách Lắp Đặt Bộ Nối Đa Năng USK
Đưa hai đầu máng lưới sát vào nhau và căn chỉnh để các dây thép tại vị trí tiếp giáp thẳng hàng. Sau đó đặt các chi tiết C30 và C15 vào vị trí cần liên kết, lắp bulong BLCV620B và siết chặt tán.
USK có thể được lắp theo hai phương án:
- Chỉ dùng USK: lắp USK tại hai bên hông và bổ sung USK tại đáy tùy theo chiều rộng máng.
- USK kết hợp BSP: dùng hai bộ USK tại hông và miếng nối BSP tại đáy máng.
Ngoài nối thẳng, catalogue Bestray còn sử dụng USK trong một số phương án gia công co ngang 90° có bán kính cong lớn. Số lượng và vị trí phụ kiện cần được thực hiện theo bản vẽ lắp đặt của từng cấu hình.
Ưu Điểm Của Bộ Nối Đa Năng Bestray USK
- Ghép nối linh hoạt hai đoạn máng lưới.
- Phù hợp với máng lưới CM30, CM54 và CM105.
- Sử dụng cho chiều rộng máng từ 30mm đến 600mm.
- Lắp đặt bằng bulong và tán, không cần hàn.
- Dễ tháo lắp khi bảo trì hoặc mở rộng tuyến cáp.
- Có thể dùng riêng hoặc kết hợp với BSP.
- Có ba lựa chọn vật liệu phù hợp với nhiều môi trường lắp đặt.
- Phù hợp với hệ thống máng lưới có tải trọng nhẹ.
Ứng Dụng Của Bộ Nối Máng Lưới Bestray USK
BESTRAY-USK được sử dụng trong các hệ thống:
- Máng lưới dẫn cáp điện công nghiệp.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Trung tâm dữ liệu và phòng server.
- Nhà máy sản xuất và kho công nghiệp.
- Tòa nhà thương mại và công trình cơ điện M&E.
- Các tuyến máng cần tháo lắp hoặc mở rộng thuận tiện.
Nhờ thiết kế nhỏ gọn và khả năng lắp đặt linh hoạt, USK giúp rút ngắn thời gian thi công và tạo liên kết đồng bộ tại vị trí tiếp giáp giữa các đoạn máng lưới.
Liên Hệ Báo Giá Bộ Nối Đa Năng Bestray USK
Cần báo giá BESTRAY-USK / Bộ Nối Đa Năng Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã vật liệu, số lượng USK theo chiều rộng máng và phương án kết hợp với BSP phù hợp với yêu cầu dự án.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận mã vật liệu USKS4, USKDC hoặc USKEG, dòng máng, chiều rộng máng và số lượng phụ kiện tại mỗi vị trí ghép. USK được catalogue Bestray xác định dùng cho hệ thống tải trọng nhẹ.
