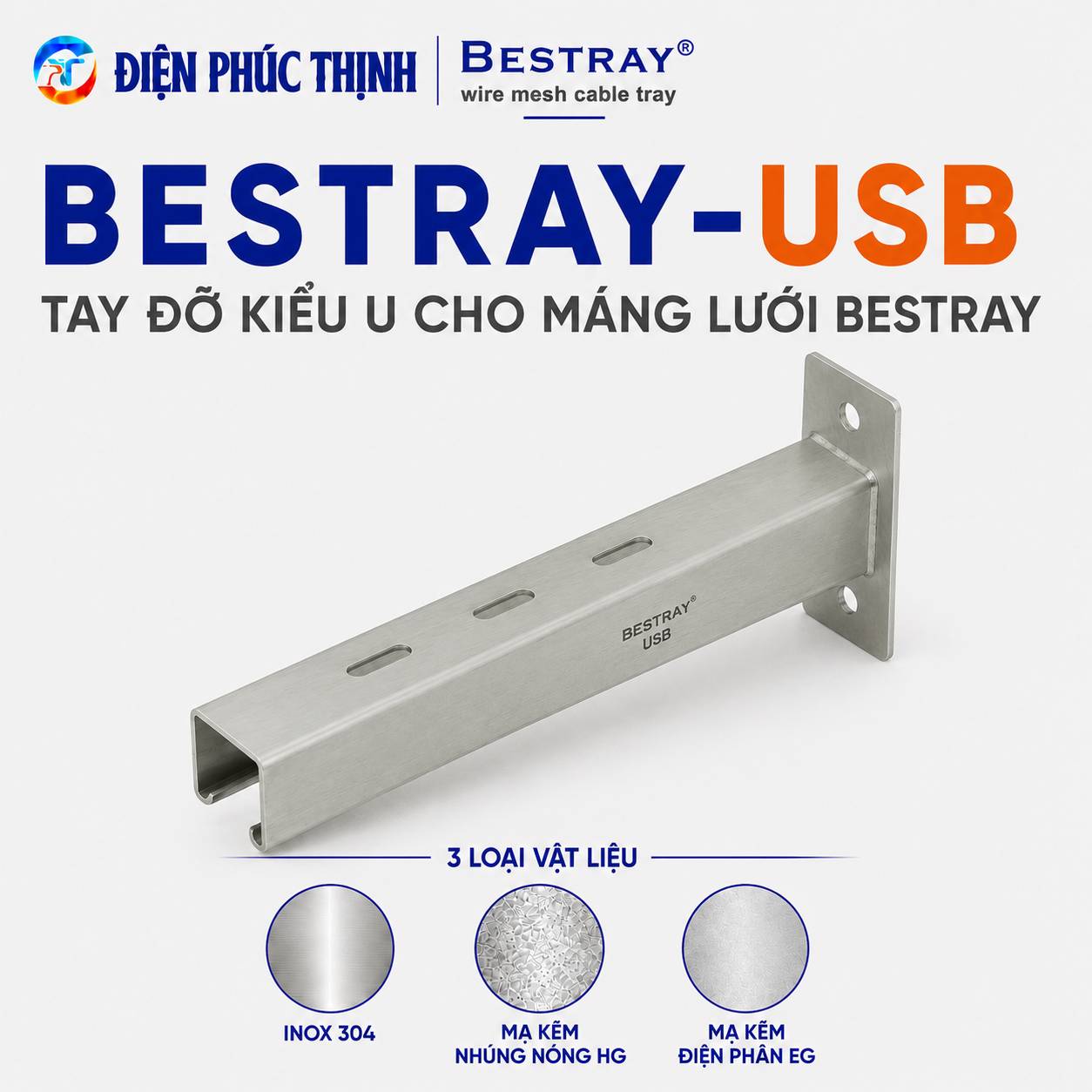

BESTRAY-USB / Tay Đỡ Kiểu U Cho Máng Lưới Bestray
BESTRAY-USB là tay đỡ kiểu U dành cho máng lưới Bestray, được sử dụng để đỡ và cố định máng lưới đi ngang trên tường, cột hoặc kết cấu đứng.
Sản phẩm có tiết diện dạng chữ U, gồm phần thanh đỡ nằm ngang và bản mã đứng để liên kết với bề mặt lắp đặt. Dòng USB gồm hai nhóm USB212 và USB412, phù hợp với máng lưới có chiều rộng từ 100mm đến 600mm.
Thông Số Kỹ Thuật Tay Đỡ Bestray USB
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | USB212-100 đến USB212-300 và USB412-100 đến USB412-600 |
| Tên sản phẩm | Tay đỡ kiểu U |
| Chức năng | Đỡ và cố định máng lưới đi ngang trên tường hoặc kết cấu đứng |
| Chiều rộng máng phù hợp | 100mm, 150mm, 200mm, 300mm, 400mm, 450mm, 500mm và 600mm |
| Chiều dài tay đỡ | 160mm đến 660mm tùy mã sản phẩm |
| Độ dày | 2.0mm |
| Kiểu thanh U | U21 cho máng rộng 100–300mm và U41 cho máng rộng 100–600mm |
| Phương án lắp đặt | Lắp máng đi ngang trên tường, cột hoặc hệ kết cấu đứng |
| Phụ kiện giữ máng | Kẹp CK4, CK5 và phụ kiện liên kết phù hợp |

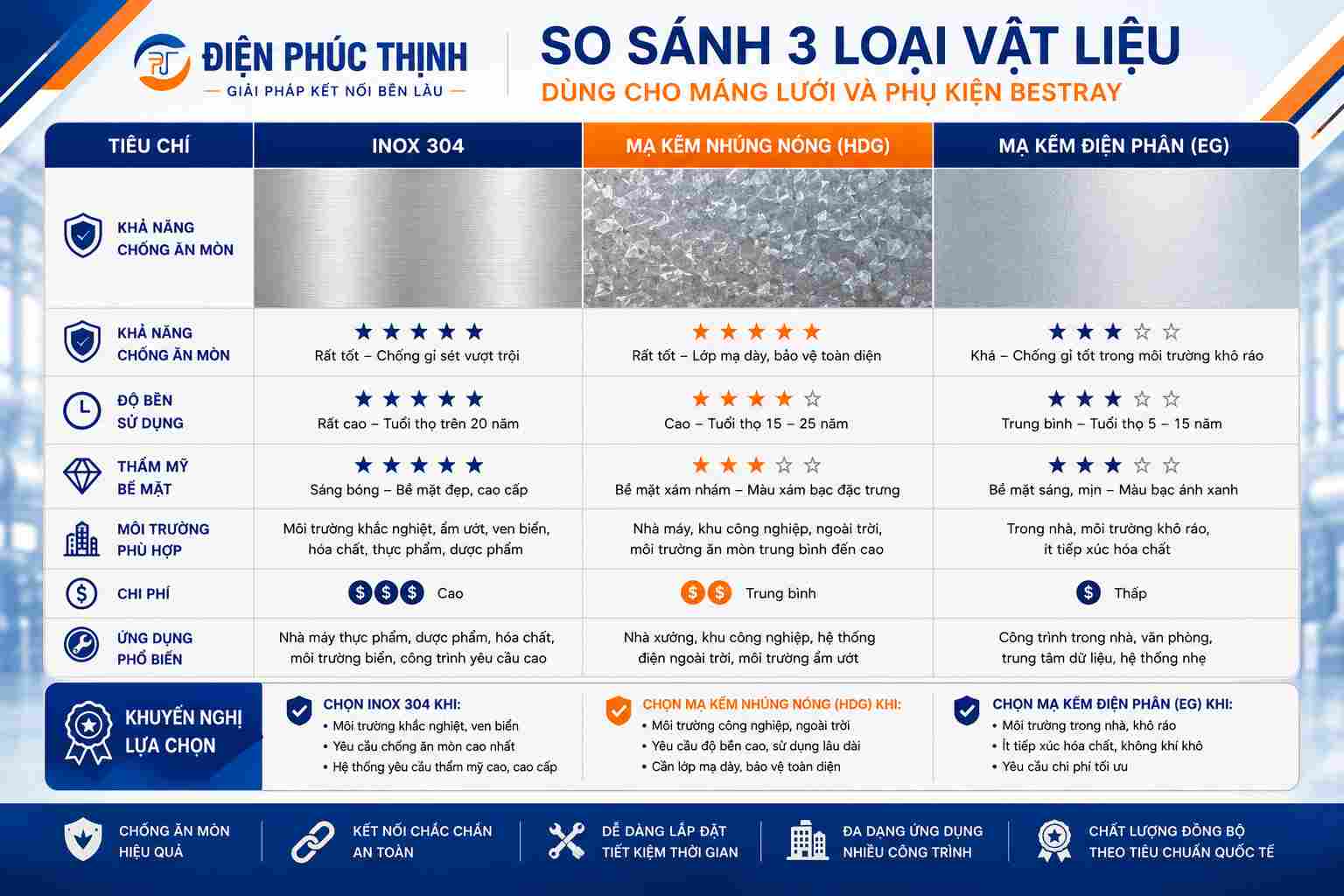

| Vật liệu/Bề mặt | Inox 304, mạ kẽm nhúng nóng hoặc mạ kẽm điện phân |
Kích Thước Tay Đỡ Bestray USB
| Tên sản phẩm | Chiều rộng máng | Chiều dài L | Độ dày T |
|---|---|---|---|
| USB212-100 | 100mm | 160mm | 2.0mm |
| USB212-150 | 150mm | 210mm | 2.0mm |
| USB212-200 | 200mm | 260mm | 2.0mm |
| USB212-300 | 300mm | 360mm | 2.0mm |
| USB412-100 | 100mm | 160mm | 2.0mm |
| USB412-150 | 150mm | 210mm | 2.0mm |
| USB412-200 | 200mm | 260mm | 2.0mm |
| USB412-300 | 300mm | 360mm | 2.0mm |
| USB412-400 | 400mm | 460mm | 2.0mm |
| USB412-450 | 450mm | 510mm | 2.0mm |
| USB412-500 | 500mm | 560mm | 2.0mm |
| USB412-600 | 600mm | 660mm | 2.0mm |
Các Mã Tay Đỡ Bestray USB
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Mạ kẽm điện phân |
|---|---|---|---|
| USB212-100 | USB212100S4 | USB212100HG | USB212100EG |
| USB212-150 | USB212150S4 | USB212150HG | USB212150EG |
| USB212-200 | USB212200S4 | USB212200HG | USB212200EG |
| USB212-300 | USB212300S4 | USB212300HG | USB212300EG |
| USB412-100 | USB412100S4 | USB412100HG | USB412100EG |
| USB412-150 | USB412150S4 | USB412150HG | USB412150EG |
| USB412-200 | USB412200S4 | USB412200HG | USB412200EG |
| USB412-300 | USB412300S4 | USB412300HG | USB412300EG |
| USB412-400 | USB412400S4 | USB412400HG | USB412400EG |
| USB412-450 | USB412450S4 | USB412450HG | USB412450EG |
| USB412-500 | USB412500S4 | USB412500HG | USB412500EG |
| USB412-600 | USB412600S4 | USB412600HG | USB412600EG |
Cấu Tạo Tay Đỡ Kiểu U USB
| Chi tiết | Chức năng |
|---|---|
| Thân thanh đỡ chữ U | Tạo bề mặt chịu lực và đỡ phần đáy của máng lưới |
| Hai mép gấp dọc thân | Tăng độ cứng và hạn chế biến dạng của tay đỡ khi chịu tải |
| Bản mã đứng | Dùng để liên kết tay đỡ với tường, cột hoặc kết cấu công trình |
| Các lỗ dài trên thân | Hỗ trợ lắp kẹp giữ máng và căn chỉnh vị trí máng lưới |
| Các lỗ trên bản mã | Dùng để cố định tay đỡ bằng bulong, tắc kê hoặc phụ kiện neo phù hợp |
Phân Biệt Tay Đỡ USB212 Và USB412
- USB212: sử dụng thanh U21, phù hợp với máng lưới rộng từ 100mm đến 300mm.
- USB412: sử dụng thanh U41, phù hợp với máng lưới rộng từ 100mm đến 600mm.
- U21: có tiết diện gọn, phù hợp với tuyến máng có kích thước nhỏ và trung bình.
- U41: có tiết diện lớn hơn, tăng độ cứng khi đỡ máng có chiều rộng lớn.
Cách Chọn Tay Đỡ USB Theo Chiều Rộng Máng
- Máng rộng 100mm: dùng USB212-100 hoặc USB412-100.
- Máng rộng 150mm: dùng USB212-150 hoặc USB412-150.
- Máng rộng 200mm: dùng USB212-200 hoặc USB412-200.
- Máng rộng 300mm: dùng USB212-300 hoặc USB412-300.
- Máng rộng 400mm: dùng USB412-400.
- Máng rộng 450mm: dùng USB412-450.
- Máng rộng 500mm: dùng USB412-500.
- Máng rộng 600mm: dùng USB412-600.
Khi lựa chọn cần xác định đúng chiều rộng máng, tải trọng cáp, khoảng cách giữa các tay đỡ và điều kiện môi trường để chọn nhóm USB212 hoặc USB412 phù hợp.
Cách Lắp Đặt Tay Đỡ Kiểu U USB
Tay đỡ USB được lắp trực tiếp lên tường, cột hoặc kết cấu đứng bằng bản mã phía sau. Máng lưới được đặt lên thân thanh U, sau đó sử dụng kẹp CK4 hoặc CK5 để giữ máng tại vị trí thiết kế.
- Xác định cao độ và hướng đi của tuyến máng lưới.
- Đánh dấu các vị trí lắp tay đỡ trên tường hoặc kết cấu đứng.
- Chọn mã USB tương ứng với chiều rộng và tải trọng của máng.
- Khoan lỗ và cố định bản mã bằng bulong hoặc phụ kiện neo phù hợp.
- Kiểm tra độ ngang và khoảng cách giữa các tay đỡ.
- Đặt máng lưới lên phần thân thanh U.
- Lắp kẹp CK4 hoặc CK5 tại các vị trí cần giữ máng.
- Siết chặt các chi tiết liên kết và kiểm tra độ chắc chắn.
Phương Án Lắp Đặt Tay Đỡ USB
- Máng rộng 100–300mm: có thể sử dụng dòng USB212 hoặc USB412.
- Máng rộng 400–600mm: sử dụng dòng USB412.
- Lắp trực tiếp trên tường: cố định bản mã của USB vào bề mặt tường.
- Lắp trên thanh U đơn: bố trí tay đỡ về một phía của hệ khung đứng.
- Lắp trên thanh U đôi: bố trí tay đỡ đối xứng hai bên hệ khung.
- Lắp một tầng: sử dụng một hàng tay đỡ dọc theo tuyến máng.
- Lắp nhiều tầng: bố trí nhiều hàng USB theo chiều đứng trên cùng hệ kết cấu.
Ưu Điểm Của Tay Đỡ Bestray USB
- Tiết diện chữ U giúp tăng độ cứng cho thân tay đỡ.
- Phù hợp với máng lưới rộng từ 100mm đến 600mm.
- Có hai lựa chọn U21 và U41 theo yêu cầu chịu lực.
- Độ dày đồng nhất 2.0mm cho toàn bộ dải sản phẩm.
- Các lỗ dài giúp dễ dàng căn chỉnh vị trí kẹp giữ máng.
- Có thể lắp trực tiếp lên tường hoặc trên hệ thanh U đứng.
- Phù hợp với phương án lắp một tầng hoặc nhiều tầng.
- Lắp ghép bằng bulong và phụ kiện neo, không cần hàn tại công trình.
- Có các phiên bản Inox 304, mạ kẽm nhúng nóng và mạ kẽm điện phân.
Ứng Dụng Của Tay Đỡ Bestray USB
BESTRAY-USB được sử dụng trong các hệ thống:
- Máng lưới đi ngang trên tường hoặc cột kỹ thuật.
- Hệ thống cáp điện và cáp điều khiển công nghiệp.
- Hệ thống cáp tín hiệu, BMS và SCADA.
- Hệ thống mạng LAN và cáp quang.
- Phòng kỹ thuật, phòng máy và hành lang kỹ thuật.
- Nhà máy, nhà xưởng, tòa nhà và công trình cơ điện M&E.
- Hệ giá đỡ máng lưới một tầng hoặc nhiều tầng.
Tay đỡ kiểu U USB giúp tuyến máng lưới được bố trí sát tường, tăng độ ổn định và thuận tiện cho việc kiểm tra, bảo trì hoặc mở rộng hệ thống cáp.
Liên Hệ Báo Giá Tay Đỡ Bestray USB
Cần báo giá BESTRAY-USB / Tay Đỡ Kiểu U Cho Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn USB212, USB412, kích thước, vật liệu và số lượng tay đỡ phù hợp với tuyến máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận nhóm USB212 hoặc USB412, chiều rộng máng, chiều dài tay đỡ và phiên bản vật liệu S4, HG hoặc EG.
