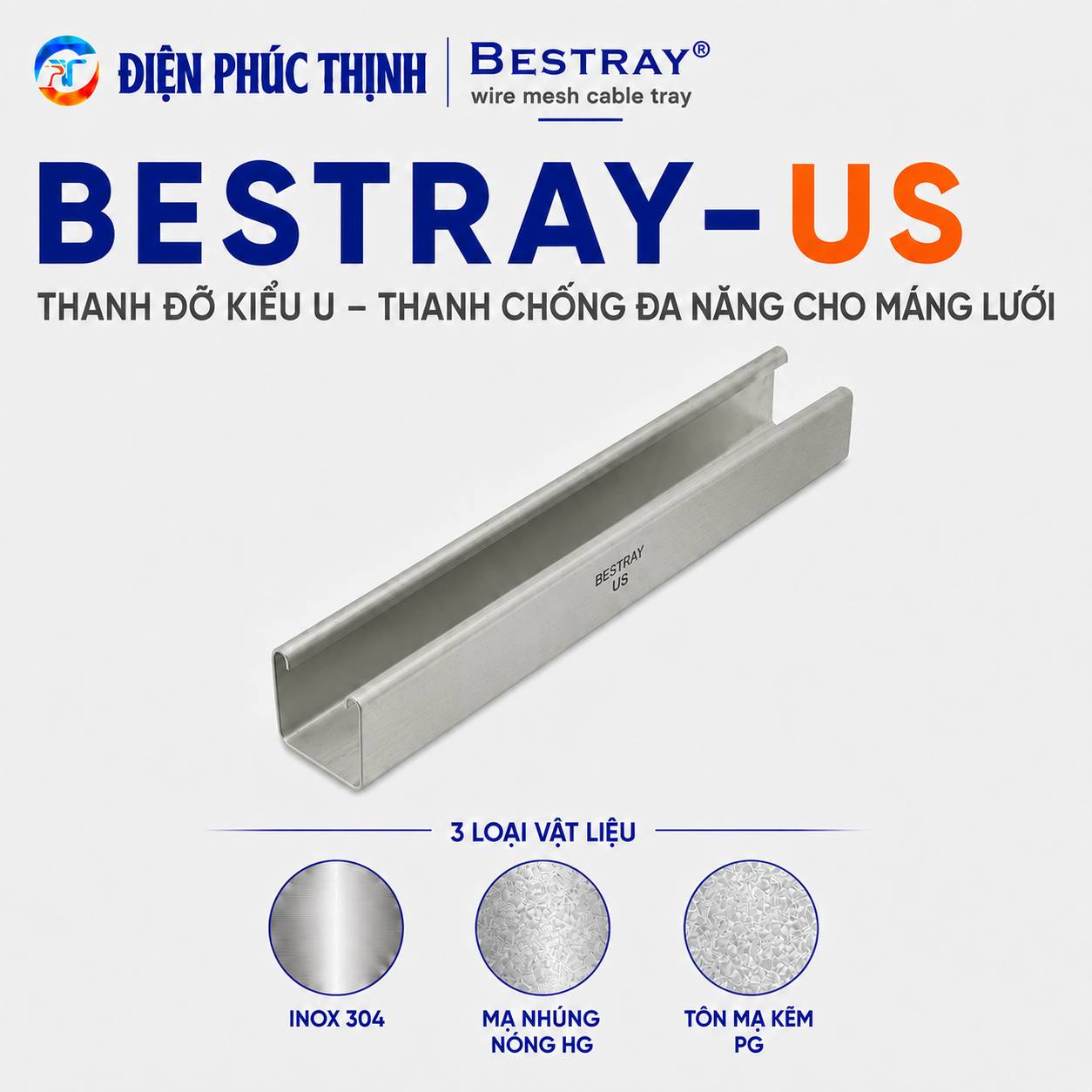

BESTRAY-US / Thanh Đỡ Kiểu U – Thanh Chống Đa Năng Cho Máng Lưới
BESTRAY-US là thanh đỡ kiểu U và thanh chống đa năng dành cho hệ máng lưới Bestray, được sử dụng để treo máng bằng ty ren hoặc cố định tuyến máng đi ngang, đi đứng trên tường.
Dòng sản phẩm gồm hai nhóm tiết diện U21 và U41, với chiều dài từ 150mm đến 3000mm. Các lỗ dọc theo thân thanh hỗ trợ liên kết với ty ren, kẹp CK5 và các phụ kiện lắp đặt trong hệ giá đỡ máng lưới.
Thông Số Kỹ Thuật Thanh Đỡ Bestray US
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | US212 và US412 |
| Tên sản phẩm | Thanh đỡ kiểu U / Thanh chống đa năng |
| Kiểu thanh | U21 và U41 |
| Chiều dài | 150mm, 200mm, 300mm, 400mm, 450mm, 500mm, 600mm, 700mm và 3000mm tùy nhóm sản phẩm |
| Độ dày | 2.0mm |
| Phương án lắp đặt | Treo trần bằng ty ren; lắp máng đi ngang hoặc đi đứng trên tường |
| Phụ kiện cố định máng | Kẹp CK5 và phụ kiện liên kết phù hợp |

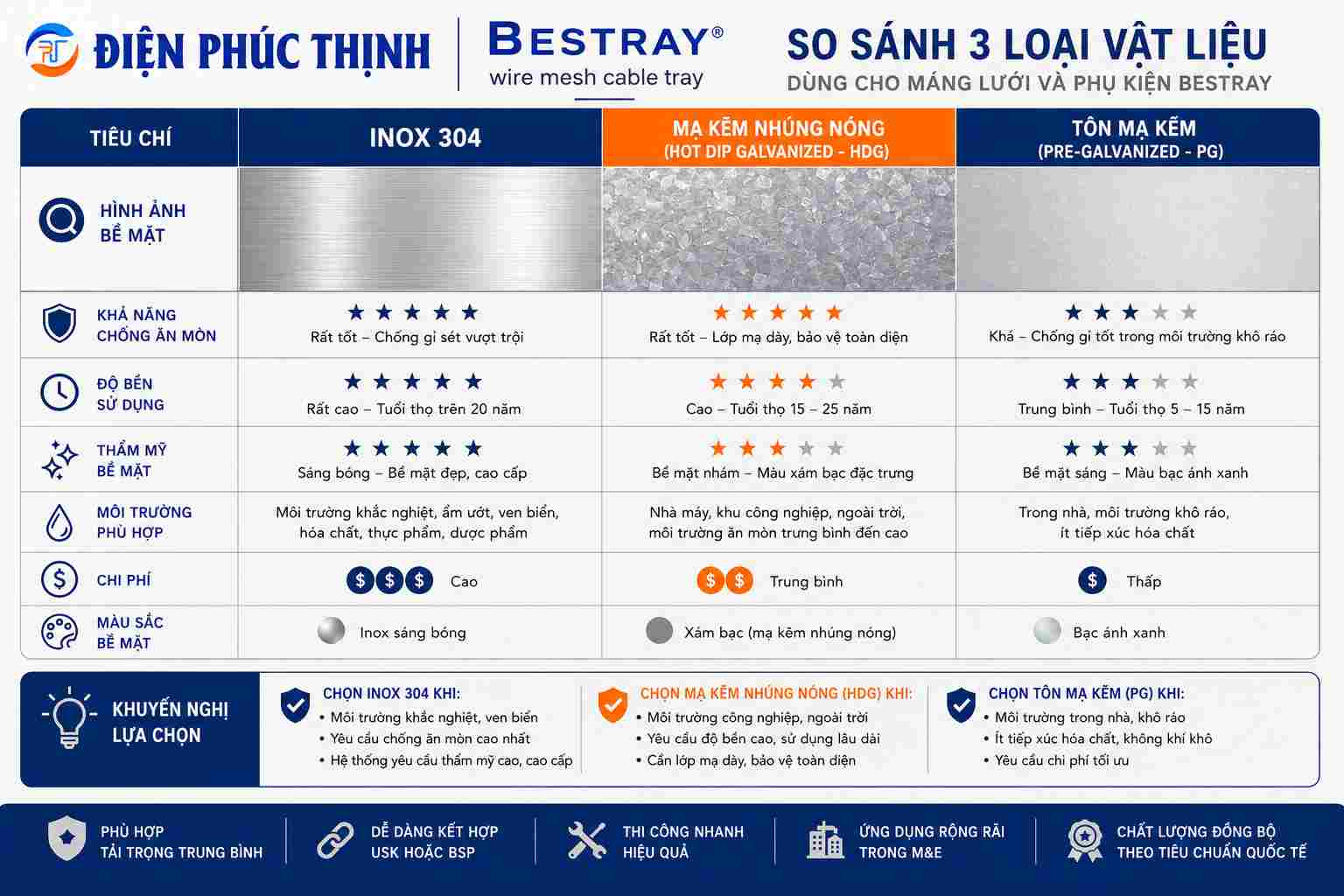

| Vật liệu/Bề mặt | Inox 304, thép mạ kẽm nhúng nóng hoặc tôn mạ kẽm |
Các Loại Thanh Đỡ Bestray US
| Nhóm thanh | Chiều dài có sẵn | Độ dày |
|---|---|---|
| US212 – U21 | 150mm, 200mm, 300mm, 400mm, 450mm và 3000mm | 2.0mm |
| US412 – U41 | 150mm, 200mm, 300mm, 400mm, 450mm, 500mm, 600mm, 700mm và 3000mm | 2.0mm |
Lưu ý: US212 và US412 khác nhau ở kiểu tiết diện U21 và U41. Cần lựa chọn đúng nhóm thanh và chiều dài theo phương án giá đỡ của công trình.
Kích Thước Thanh Đỡ Kiểu U Bestray US
| Tên sản phẩm | Kiểu thanh | Chiều dài L | Độ dày T |
|---|---|---|---|
| US212-150 | U21 | 150mm | 2.0mm |
| US212-200 | U21 | 200mm | 2.0mm |
| US212-300 | U21 | 300mm | 2.0mm |
| US212-400 | U21 | 400mm | 2.0mm |
| US212-450 | U21 | 450mm | 2.0mm |
| US212-3000 | U21 | 3000mm | 2.0mm |
| US412-150 | U41 | 150mm | 2.0mm |
| US412-200 | U41 | 200mm | 2.0mm |
| US412-300 | U41 | 300mm | 2.0mm |
| US412-400 | U41 | 400mm | 2.0mm |
| US412-450 | U41 | 450mm | 2.0mm |
| US412-500 | U41 | 500mm | 2.0mm |
| US412-600 | U41 | 600mm | 2.0mm |
| US412-700 | U41 | 700mm | 2.0mm |
| US412-3000 | U41 | 3000mm | 2.0mm |
Cấu Tạo Thanh Đỡ Kiểu U US
| Chi tiết | Chức năng |
|---|---|
| Thân thanh kiểu U | Tạo kết cấu đỡ hoặc thanh chống cho hệ máng lưới |
| Tiết diện U21 hoặc U41 | Cung cấp hai lựa chọn cấu hình thanh theo yêu cầu lắp đặt |
| Các lỗ dọc thân thanh | Dùng để liên kết với ty ren, kẹp hoặc các phụ kiện giá đỡ |
| Kẹp CK5 | Giữ máng lưới đứng với thanh U tại vị trí lắp đặt |
Các Mã Thanh Đỡ Bestray US212
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Tôn mạ kẽm |
|---|---|---|---|
| US212-150 | US212150S4 | US212150HG | US212150PG |
| US212-200 | US212200S4 | US212200HG | US212200PG |
| US212-300 | US212300S4 | US212300HG | US212300PG |
| US212-400 | US212400S4 | US212400HG | US212400PG |
| US212-450 | US212450S4 | US212450HG | US212450PG |
| US212-3000 | US2123000S4 | US2123000HG | US2123000PG |
Các Mã Thanh Đỡ Bestray US412
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Tôn mạ kẽm |
|---|---|---|---|
| US412-150 | US412150S4 | US412150HG | US412150PG |
| US412-200 | US412200S4 | US412200HG | US412200PG |
| US412-300 | US412300S4 | US412300HG | US412300PG |
| US412-400 | US412400S4 | US412400HG | US412400PG |
| US412-450 | US412450S4 | US412450HG | US412450PG |
| US412-500 | US412500S4 | US412500HG | US412500PG |
| US412-600 | US412600S4 | US412600HG | US412600PG |
| US412-700 | US412700S4 | US412700HG | US412700PG |
| US412-3000 | US4123000S4 | US4123000HG | US4123000PG |
Cách Chọn Thanh Đỡ US212 Và US412
- US212: sử dụng thanh tiết diện U21, có các chiều dài từ 150mm đến 3000mm.
- US412: sử dụng thanh tiết diện U41, có nhiều lựa chọn chiều dài từ 150mm đến 3000mm.
- Thanh dài 3000mm: phù hợp với phương án cần cắt hoặc bố trí thanh chống theo kích thước thực tế.
Khi lựa chọn cần xác định kiểu thanh U21 hoặc U41, chiều dài, vị trí lắp đặt và lớp hoàn thiện bề mặt phù hợp với môi trường công trình.
Cách Lắp Đặt Thanh Đỡ Kiểu U US
Thanh US có thể được treo bằng ty ren hoặc cố định lên tường. Máng lưới được đặt trên hoặc liên kết với thanh U, sau đó sử dụng kẹp CK5 và phụ kiện phù hợp để giữ máng tại đúng vị trí.
- Xác định vị trí, hướng đi và cao độ của tuyến máng.
- Chọn thanh US212 hoặc US412 theo cấu hình thiết kế.
- Chọn chiều dài thanh phù hợp với độ rộng máng và vị trí lắp.
- Liên kết thanh U với ty ren hoặc kết cấu tường.
- Đặt máng lưới đúng vị trí trên thanh đỡ.
- Lắp kẹp CK5 tại các điểm cần cố định máng.
- Siết chặt các chi tiết liên kết.
- Kiểm tra độ thẳng và độ chắc chắn của tuyến máng.
Phương Án Lắp Đặt Thanh Đỡ US
- Treo trần bằng ty ren: thanh U được treo ngang bên dưới máng để tạo hệ giá đỡ.
- Lắp máng đi ngang trên tường: thanh U được cố định lên tường và liên kết với máng bằng kẹp.
- Lắp máng đi đứng trên tường: thanh US tạo điểm liên kết để giữ tuyến máng theo phương đứng.
- Làm thanh chống đa năng: thanh dài có thể được sử dụng trong hệ khung hoặc kết cấu giá đỡ theo thiết kế công trình.
Ưu Điểm Của Thanh Đỡ Bestray US
- Thiết kế thanh U chắc chắn và đa dụng.
- Có hai nhóm tiết diện U21 và U41.
- Nhiều lựa chọn chiều dài từ 150mm đến 3000mm.
- Sử dụng được cho phương án treo trần hoặc lắp trên tường.
- Có thể lắp máng theo phương ngang hoặc phương đứng.
- Các lỗ có sẵn giúp việc liên kết và căn chỉnh thuận tiện.
- Phù hợp với kẹp CK5 trong hệ phụ kiện Bestray.
- Có các phiên bản Inox 304, mạ kẽm nhúng nóng và tôn mạ kẽm.
Ứng Dụng Của Thanh Đỡ Bestray US
BESTRAY-US được sử dụng trong các hệ thống:
- Máng lưới treo trần bằng ty ren.
- Máng lưới đi ngang hoặc đi đứng trên tường.
- Hệ thống cáp điện và cáp điều khiển công nghiệp.
- Hệ thống cáp tín hiệu, BMS và SCADA.
- Hệ thống mạng LAN và cáp quang.
- Nhà máy, tòa nhà và công trình cơ điện M&E.
Thanh đỡ kiểu U US giúp tạo hệ giá đỡ linh hoạt cho nhiều phương án bố trí máng lưới, từ treo trần đến lắp ngang hoặc đứng trên tường.
Liên Hệ Báo Giá Thanh Đỡ Bestray US
Cần báo giá BESTRAY-US / Thanh Đỡ Kiểu U – Thanh Chống Đa Năng Cho Máng Lưới?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn US212 hoặc US412, chiều dài, vật liệu và số lượng thanh phù hợp với hệ thống máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận nhóm thanh US212 hoặc US412, chiều dài, độ dày 2.0mm và phiên bản vật liệu S4, HG hoặc PG.
