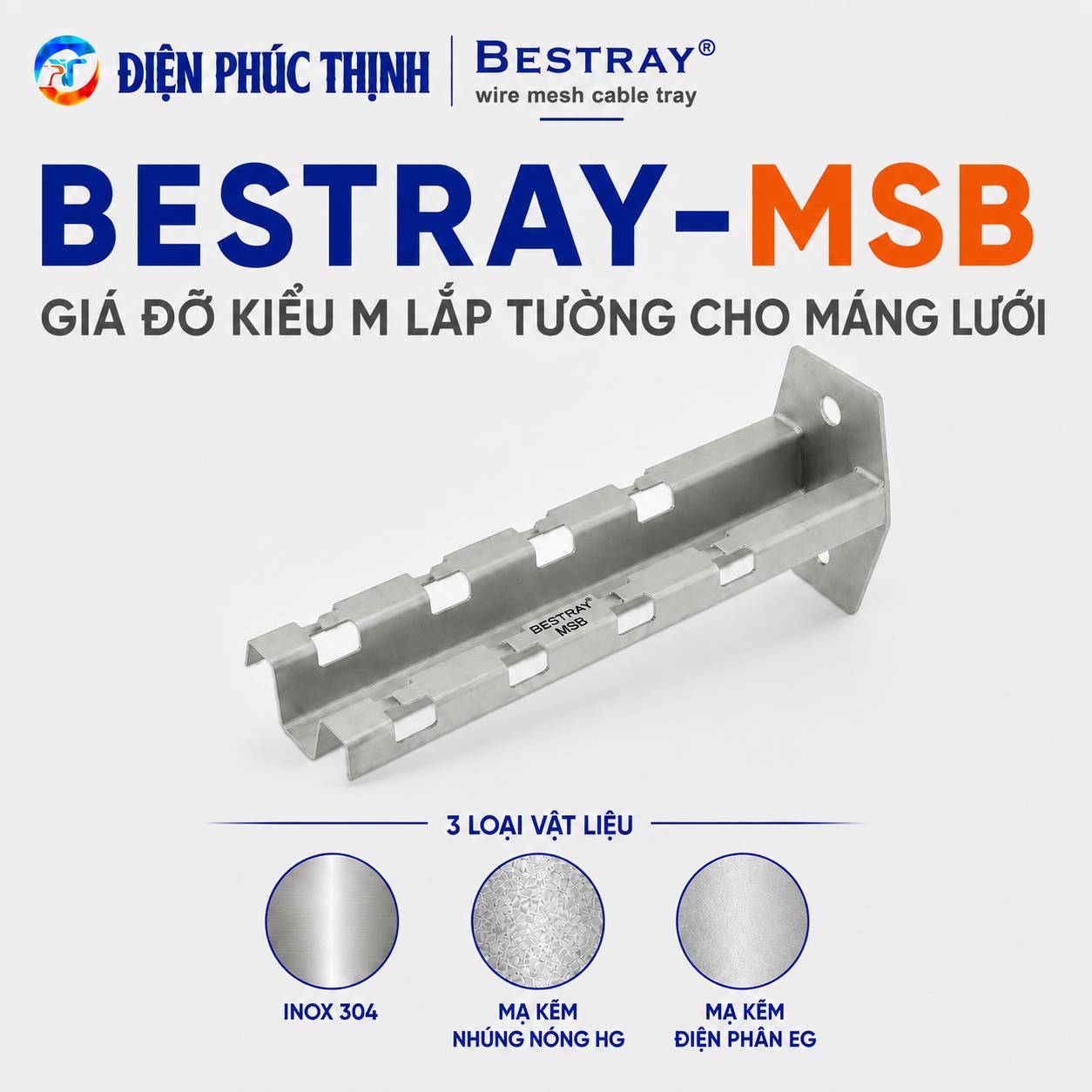

BESTRAY-MSB / Giá Đỡ Kiểu M Lắp Tường Cho Máng Lưới
BESTRAY-MSB là giá đỡ kiểu M dùng để lắp máng lưới Bestray trên tường. Sản phẩm kết hợp thanh đỡ dạng M với bản mã đứng, tạo thành hệ giá đỡ công-xôn gọn, phù hợp cho các tuyến máng chạy ngang sát tường.
Dòng MSB gồm các kích thước từ MSB100 đến MSB600. Chiều dài tổng thể của giá đỡ lớn hơn chiều rộng danh nghĩa của máng 60mm, tạo khoảng trống cần thiết cho bản mã liên kết và quá trình lắp đặt tại công trình.
Thông Số Kỹ Thuật Giá Đỡ Bestray MSB
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | MSB100, MSB150, MSB200, MSB300, MSB400, MSB450, MSB500 và MSB600 |
| Tên sản phẩm | Giá đỡ kiểu M lắp tường |
| Chức năng | Đỡ và cố định máng lưới đi ngang trên tường |
| Chiều rộng máng phù hợp | 100mm, 150mm, 200mm, 300mm, 400mm, 450mm, 500mm và 600mm |
| Chiều dài giá đỡ | 160mm đến 660mm tùy mã sản phẩm |
| Độ dày | 1.5mm hoặc 2.0mm tùy kích thước |
| Phương án lắp đặt | Lắp trực tiếp lên tường hoặc kết cấu đứng |

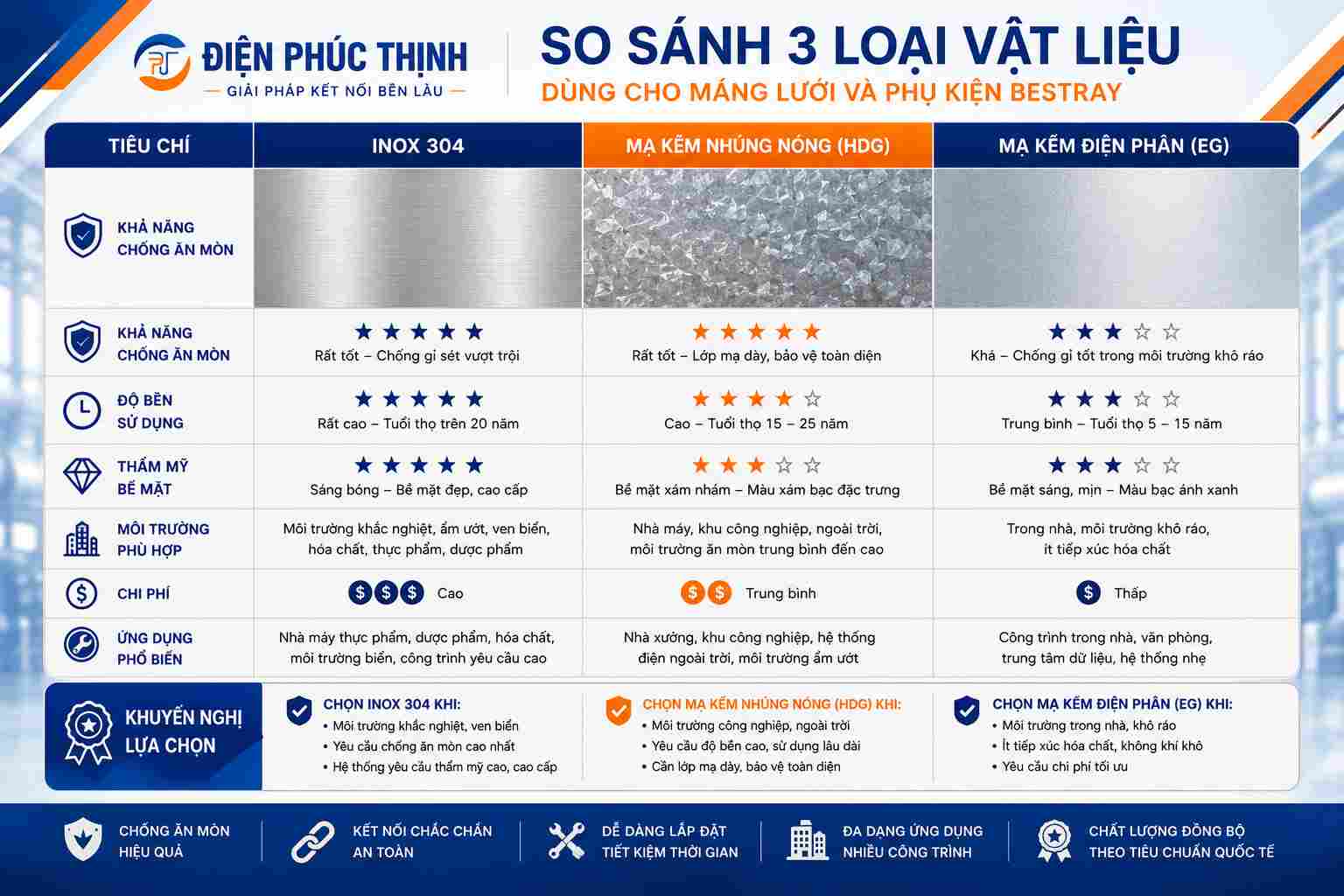

| Vật liệu/Bề mặt | Inox 304, mạ kẽm nhúng nóng hoặc mạ kẽm điện phân |
Kích Thước Giá Đỡ Bestray MSB
| Tên sản phẩm | Chiều rộng máng | Chiều dài L | Độ dày T |
|---|---|---|---|
| MSB100 | 100mm | 160mm | 1.5mm |
| MSB150 | 150mm | 210mm | 1.5mm |
| MSB200 | 200mm | 260mm | 1.5mm |
| MSB300 | 300mm | 360mm | 1.5mm |
| MSB400 | 400mm | 460mm | 1.5mm |
| MSB450 | 450mm | 510mm | 1.5mm |
| MSB500 | 500mm | 560mm | 2.0mm |
| MSB600 | 600mm | 660mm | 2.0mm |
Cấu Tạo Giá Đỡ Kiểu M MSB
| Chi tiết | Chức năng |
|---|---|
| Thanh đỡ kiểu M | Tạo bề mặt đỡ đáy máng và giữ máng ổn định tại vị trí lắp đặt |
| Các ngàm trên thân thanh | Liên kết với dây thép đáy máng, hạn chế máng dịch chuyển |
| Bản mã đứng | Dùng để liên kết giá đỡ với tường hoặc kết cấu công trình |
| Các lỗ lắp đặt | Cho phép sử dụng bulong hoặc phụ kiện neo phù hợp với bề mặt lắp đặt |
Các Mã Giá Đỡ Bestray MSB
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Mạ kẽm điện phân |
|---|---|---|---|
| MSB100 | MSB100S4 | MSB100HG | MSB100EG |
| MSB150 | MSB150S4 | MSB150HG | MSB150EG |
| MSB200 | MSB200S4 | MSB200HG | MSB200EG |
| MSB300 | MSB300S4 | MSB300HG | MSB300EG |
| MSB400 | MSB400S4 | MSB400HG | MSB400EG |
| MSB450 | MSB450S4 | MSB450HG | MSB450EG |
| MSB500 | MSB500S4 | MSB500HG | MSB500EG |
| MSB600 | MSB600S4 | MSB600HG | MSB600EG |
Cách Chọn Giá Đỡ MSB Theo Chiều Rộng Máng
- MSB100: dùng cho máng lưới rộng 100mm.
- MSB150: dùng cho máng lưới rộng 150mm.
- MSB200: dùng cho máng lưới rộng 200mm.
- MSB300: dùng cho máng lưới rộng 300mm.
- MSB400: dùng cho máng lưới rộng 400mm.
- MSB450: dùng cho máng lưới rộng 450mm.
- MSB500: dùng cho máng lưới rộng 500mm.
- MSB600: dùng cho máng lưới rộng 600mm.
Khi lựa chọn cần xác định đúng chiều rộng máng, điều kiện môi trường và bề mặt lắp đặt để chọn kích thước cùng lớp hoàn thiện phù hợp.
Cách Lắp Đặt Giá Đỡ Kiểu M MSB
Giá đỡ MSB được lắp trực tiếp lên tường bằng bản mã đứng. Sau khi cố định giá đỡ, máng lưới được đặt lên phần thanh đỡ kiểu M và khóa vào các ngàm có sẵn trên thân thanh.
- Xác định cao độ và hướng đi của tuyến máng.
- Đánh dấu các vị trí lắp giá đỡ trên tường.
- Chọn mã MSB tương ứng với chiều rộng máng.
- Cố định bản mã của MSB vào tường bằng phụ kiện neo phù hợp.
- Kiểm tra độ ngang và khoảng cách giữa các giá đỡ.
- Đặt máng lưới lên thanh đỡ kiểu M.
- Khóa các ngàm của thanh MSB vào dây thép đáy máng.
- Kiểm tra độ chắc chắn trước khi bố trí dây cáp.
Ưu Điểm Của Giá Đỡ Bestray MSB
- Thiết kế chuyên dụng để đỡ máng lưới trên tường.
- Kết hợp sẵn thanh đỡ kiểu M và bản mã liên kết.
- Có nhiều kích thước cho máng rộng từ 100mm đến 600mm.
- Các ngàm tích hợp giúp giữ máng nhanh và gọn.
- Không cần chế tạo thêm hệ giá đỡ phức tạp tại công trình.
- Thuận tiện khi căn chỉnh cao độ và hướng tuyến.
- Có phiên bản Inox 304, mạ kẽm nhúng nóng và mạ kẽm điện phân.
Ứng Dụng Của Giá Đỡ Bestray MSB
BESTRAY-MSB được sử dụng trong các hệ thống:
- Máng lưới đi ngang trên tường.
- Hệ thống cáp điện và cáp điều khiển công nghiệp.
- Hệ thống cáp tín hiệu, BMS và SCADA.
- Hệ thống mạng LAN và cáp quang.
- Phòng kỹ thuật, phòng máy và hành lang kỹ thuật.
- Nhà máy, tòa nhà và công trình cơ điện M&E.
Giá đỡ kiểu M MSB giúp tuyến máng lưới được lắp sát tường, gọn không gian và thuận tiện cho việc kiểm tra, bảo trì hoặc mở rộng hệ thống cáp.
Liên Hệ Báo Giá Giá Đỡ Bestray MSB
Cần báo giá BESTRAY-MSB / Giá Đỡ Kiểu M Lắp Tường Cho Máng Lưới?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn MSB100–MSB600, vật liệu và số lượng giá đỡ phù hợp với tuyến máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận mã MSB100–MSB600, chiều rộng máng, độ dày và phiên bản vật liệu S4, HG hoặc EG.
Mô tả ngắn: BESTRAY-MSB là giá đỡ kiểu M dùng lắp máng lưới trên tường, gồm các kích thước MSB100–MSB600 với phiên bản Inox 304, mạ kẽm nhúng nóng và mạ kẽm điện phân.
