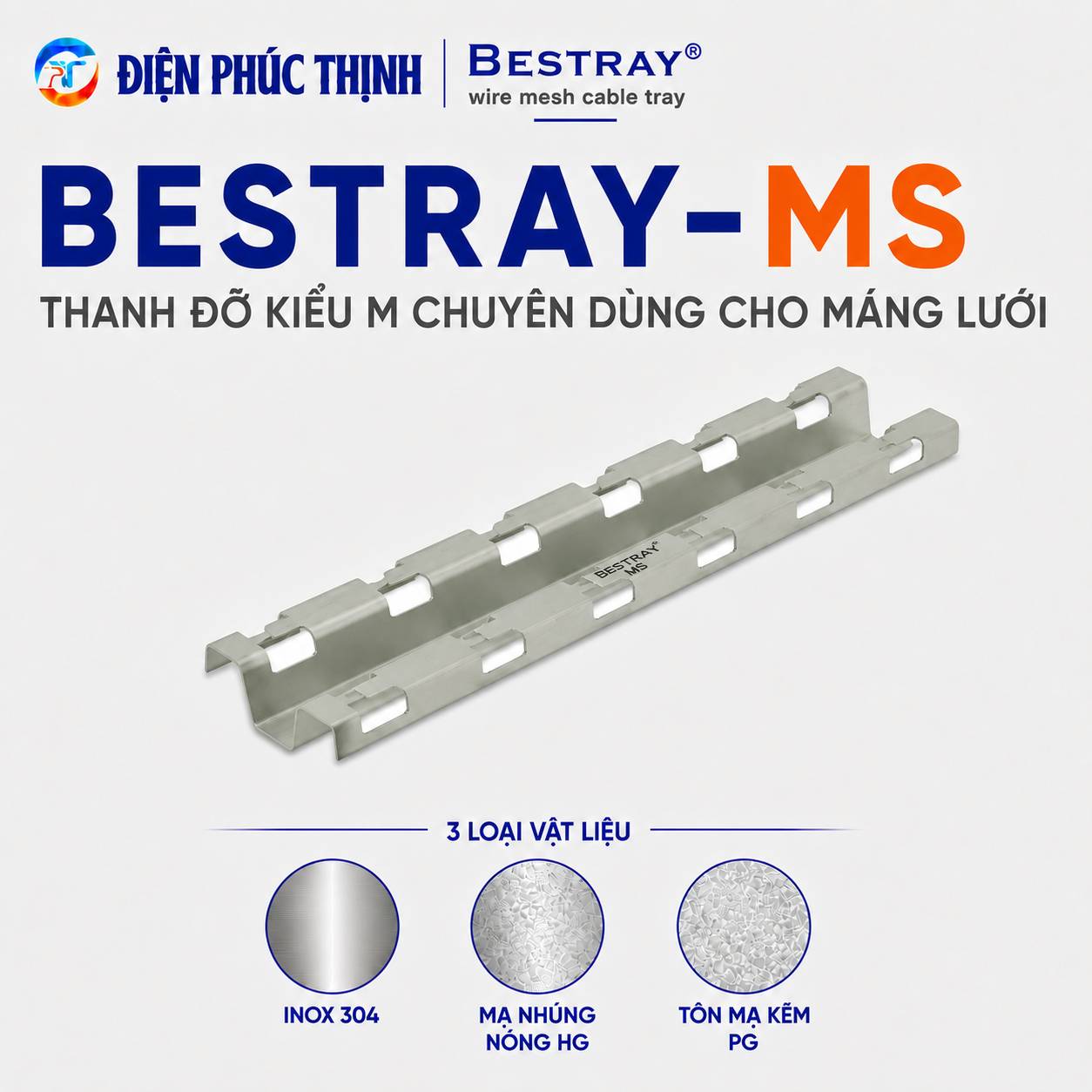

BESTRAY-MS / Thanh Đỡ Kiểu M Chuyên Dùng Cho Máng Lưới Bestray
BESTRAY-MS là thanh đỡ kiểu M chuyên dùng cho hệ máng lưới Bestray, được sử dụng để treo máng bằng ty ren, lắp một tầng hoặc nhiều tầng tùy theo phương án bố trí tuyến cáp.
Dòng sản phẩm gồm các chiều dài từ 150mm đến 3000mm. Thanh MS có nhiều ngàm giữ dọc theo thân, giúp định vị máng lưới trên thanh đỡ và thuận tiện khi lắp một hoặc nhiều tuyến máng song song.
Thông Số Kỹ Thuật Thanh Đỡ Bestray MS
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | MS150, MS200, MS300, MS400, MS450, MS500, MS600, MS700 và MS3000 |
| Tên sản phẩm | Thanh đỡ kiểu M chuyên dùng cho máng lưới |
| Chức năng | Đỡ và cố định máng lưới trong hệ treo bằng ty ren |
| Chiều dài | 150mm, 200mm, 300mm, 400mm, 450mm, 500mm, 600mm, 700mm và 3000mm |
| Độ dày | 1.5mm hoặc 2.0mm tùy mã sản phẩm |
| Phương án lắp đặt | Treo trần bằng ty ren, lắp một tầng hoặc nhiều tầng |

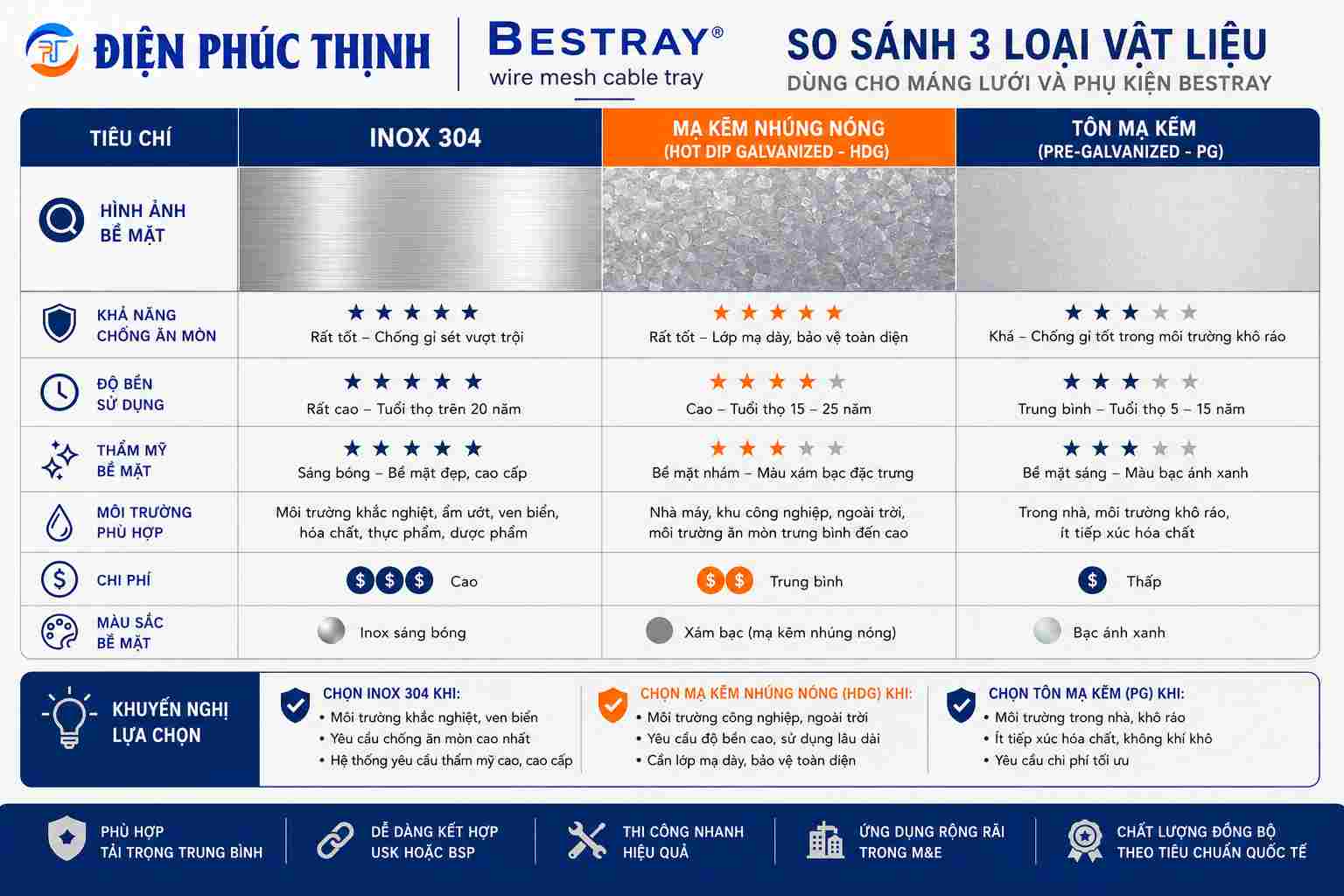

| Vật liệu/Bề mặt | Inox 304, thép mạ kẽm nhúng nóng hoặc thép tôn mạ kẽm |
Các Loại Thanh Đỡ Bestray MS
| Tên sản phẩm | Chiều dài L | Độ dày T |
|---|---|---|
| MS150 | 150mm | 1.5mm |
| MS200 | 200mm | 1.5mm |
| MS300 | 300mm | 1.5mm |
| MS400 | 400mm | 1.5mm |
| MS450 | 450mm | 1.5mm |
| MS500 | 500mm | 2.0mm |
| MS600 | 600mm | 2.0mm |
| MS700 | 700mm | 2.0mm |
| MS3000 | 3000mm | 2.0mm |
Cấu Tạo Thanh Đỡ Kiểu M MS
| Chi tiết | Chức năng |
|---|---|
| Thân thanh đỡ kiểu M | Tạo bề mặt đỡ cho đáy máng lưới và phân bố tải lên hệ ty ren |
| Các ngàm dọc hai bên | Giữ dây thép đáy máng và hạn chế máng dịch chuyển trên thanh đỡ |
| Các vị trí lỗ trên thanh | Dùng để liên kết với ty ren hoặc các chi tiết của hệ treo |
| Chiều dài L | Được lựa chọn theo độ rộng máng hoặc số lượng tuyến máng cần đỡ |
Các Mã Thanh Đỡ Bestray MS
| Tên sản phẩm | Inox 304 | Mạ kẽm nhúng nóng | Tôn mạ kẽm |
|---|---|---|---|
| MS150 | MS150S4 | MS150HG | MS150PG |
| MS200 | MS200S4 | MS200HG | MS200PG |
| MS300 | MS300S4 | MS300HG | MS300PG |
| MS400 | MS400S4 | MS400HG | MS400PG |
| MS450 | MS450S4 | MS450HG | MS450PG |
| MS500 | MS500S4 | MS500HG | MS500PG |
| MS600 | MS600S4 | MS600HG | MS600PG |
| MS700 | MS700S4 | MS700HG | MS700PG |
| MS3000 | MS3000S4 | MS3000HG | MS3000PG |
Cách Chọn Chiều Dài Thanh Đỡ MS
Chiều dài thanh MS được lựa chọn theo độ rộng máng và phương án bố trí một hoặc nhiều tuyến máng trên cùng hệ treo.
- Treo một máng: chiều dài tối thiểu của thanh đỡ được xác định theo công thức Lmin = W + 100mm.
- Treo nhiều máng: chiều dài tối thiểu được xác định theo công thức Lmin = W1 + W2 + 150mm.
- MS3000: phù hợp khi cần gia công hoặc bố trí hệ đỡ có chiều dài lớn theo thiết kế công trình.
Trong đó, W, W1 và W2 là độ rộng của máng lưới cần lắp trên thanh đỡ.
Phương Án Lắp Đặt Thanh Đỡ MS
- Treo một máng: một tuyến máng được bố trí ở giữa thanh MS và treo bằng hai ty ren.
- Treo nhiều máng song song: hai hoặc nhiều tuyến máng được bố trí trên cùng thanh đỡ.
- Lắp nhiều tầng: nhiều thanh MS được lắp theo chiều đứng trên cùng hệ ty ren để tạo các tầng máng riêng biệt.
- Lắp tại vị trí co hoặc giao tuyến: thanh MS được bố trí dưới đáy máng để đỡ các đoạn máng tại vị trí đổi hướng.
Ưu Điểm Của Thanh Đỡ Bestray MS
- Thiết kế kiểu M chuyên dùng cho máng lưới Bestray.
- Có nhiều chiều dài từ 150mm đến 3000mm.
- Phù hợp để treo một máng hoặc nhiều máng song song.
- Có thể lắp một tầng hoặc nhiều tầng trên hệ ty ren.
- Các ngàm tích hợp giúp giữ máng mà không cần gia công phức tạp.
- Dễ căn chỉnh cao độ và khoảng cách giữa các tuyến máng.
- Có các phiên bản Inox 304, mạ kẽm nhúng nóng và tôn mạ kẽm.
Ứng Dụng Của Thanh Đỡ Bestray MS
BESTRAY-MS được sử dụng trong các hệ thống:
- Máng lưới treo trần dẫn cáp điện công nghiệp.
- Hệ thống cáp điều khiển, BMS và SCADA.
- Hệ thống cáp tín hiệu, mạng LAN và cáp quang.
- Hệ thống máng treo một tầng hoặc nhiều tầng.
- Phòng kỹ thuật, phòng máy và khu vực trên trần.
- Nhà máy, tòa nhà và công trình cơ điện M&E.
Thanh đỡ kiểu M MS giúp tạo hệ treo đồng bộ, gọn và linh hoạt cho các tuyến máng lưới có nhiều kích thước hoặc nhiều tầng lắp đặt.
Liên Hệ Báo Giá Thanh Đỡ Bestray MS
Cần báo giá BESTRAY-MS / Thanh Đỡ Kiểu M Chuyên Dùng Cho Máng Lưới?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn chiều dài MS150–MS3000, vật liệu và số lượng thanh đỡ phù hợp với hệ thống máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận chiều dài thanh MS150, MS200, MS300, MS400, MS450, MS500, MS600, MS700 hoặc MS3000, độ dày và phiên bản vật liệu S4, HG hoặc PG.
