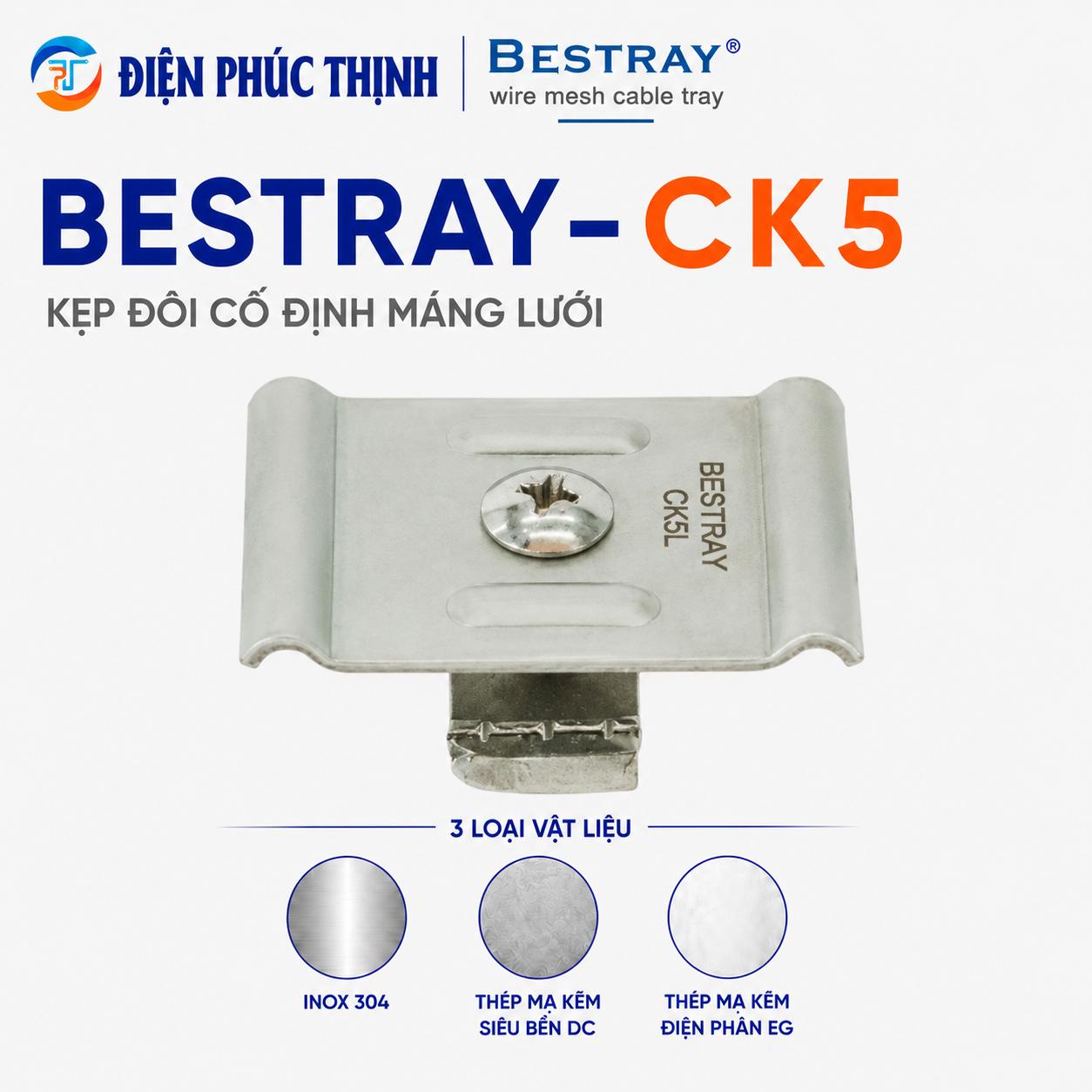

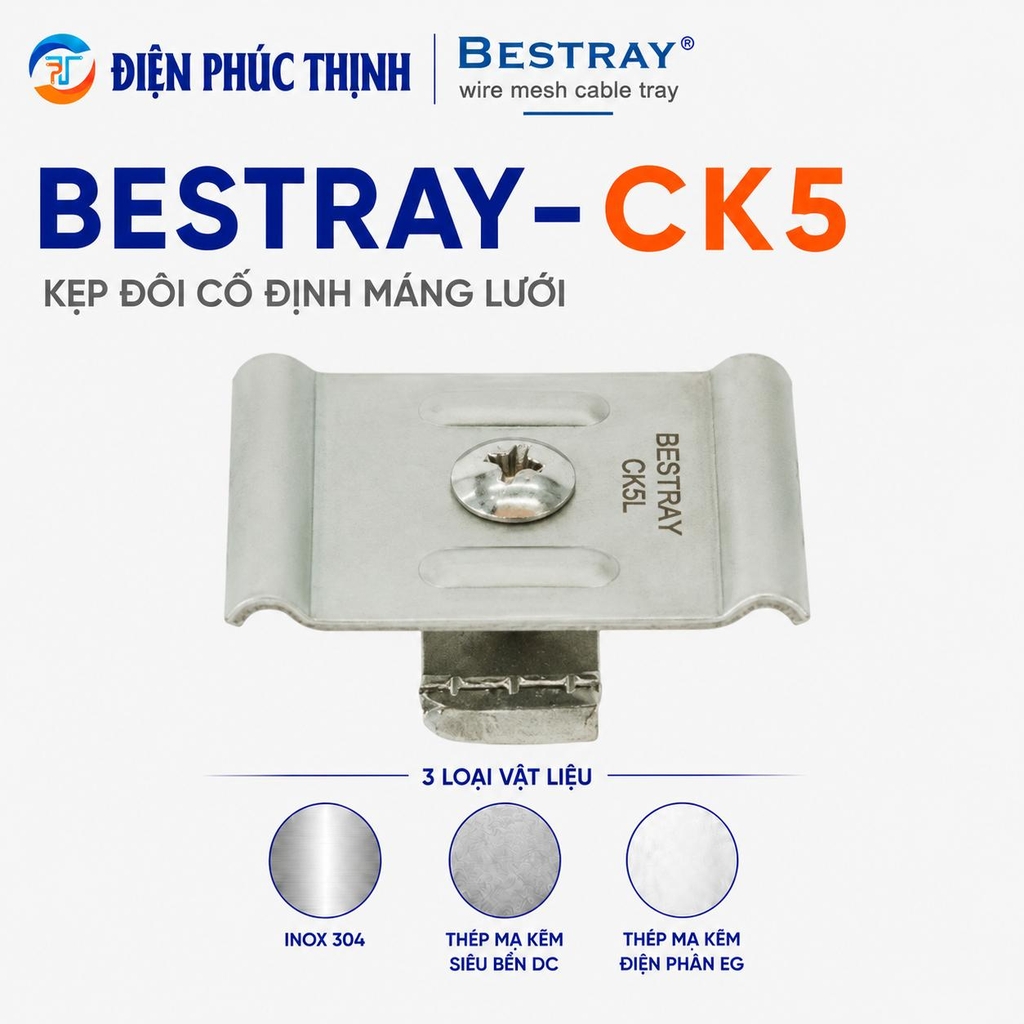

BESTRAY-CK5 / Kẹp Đôi Cố Định Máng Lưới Bestray Với Thanh U
BESTRAY-CK5 là kẹp đôi cố định máng lưới Bestray, được sử dụng để liên kết máng lưới có độ rộng W ≥ 100mm với hệ thanh đỡ kiểu U.
Sản phẩm kẹp giữ hai sợi thép đáy máng và liên kết trực tiếp với thanh U bằng bulong đầu dù cùng tán chuyên dụng. Một bộ CK5 gồm C50L + BLDD620 + TANU6.
Thông Số Kỹ Thuật Kẹp Đôi Bestray CK5
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm | CK5 |
| Tên sản phẩm | Kẹp đôi cố định máng |
| Chức năng | Kẹp cố định máng lưới với thanh đỡ kiểu U |
| Độ rộng máng phù hợp | W ≥ 100mm |
| Dòng máng tương thích | CM30, CM54 và CM105 có độ rộng từ 100mm |
| Giá đỡ tương thích | Thanh U |
| Cấu tạo bộ kẹp | C50L + BLDD620 + TANU6 |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong |
| Vật liệu/Bề mặt | Inox 304, thép mạ kẽm siêu bền hoặc thép mạ kẽm điện phân |
Cấu Tạo Bộ Kẹp Đôi Bestray CK5
| Chi tiết | Chức năng |
|---|---|
| C50L | Chi tiết kẹp đôi dùng để giữ hai sợi thép đáy máng lưới |
| BLDD620 | Bulong đầu dù dùng để liên kết bộ kẹp với thanh U |
| TANU6 | Tán chuyên dụng dùng để siết và cố định trên thanh U |
Cấu hình hoàn chỉnh: CK5 = C50L + BLDD620 + TANU6.
Các Mã Kẹp Đôi Cố Định Bestray CK5
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| CK5S4 | Inox 304 |
| CK5DC | Thép mạ kẽm siêu bền |
| CK5EG | Thép mạ kẽm điện phân |
Số Lượng Kẹp CK5 Theo Độ Rộng Máng
| Độ rộng máng | Số lượng CK5 tiêu chuẩn |
|---|---|
| 30mm | Không sử dụng |
| 50mm | Không sử dụng |
| 100mm | 1 bộ |
| 150mm | 1 bộ |
| 200mm | 2 bộ |
| 300mm | 2 bộ |
| 400mm | 2 bộ |
| 450mm | 2 bộ |
| 500mm | 3 bộ |
| 600mm | 3 bộ |
Cách Lắp Đặt Kẹp Đôi CK5
CK5 được bố trí tại vị trí hai sợi thép đáy máng tiếp xúc với thanh U. Chi tiết C50L được đặt ngang qua hai sợi thép, sau đó dùng bulong BLDD620 và tán TANU6 để liên kết với rãnh của thanh U.
- Đặt máng lưới đúng vị trí trên thanh U.
- Xác định số lượng CK5 theo độ rộng máng.
- Đặt chi tiết C50L ngang qua hai sợi thép đáy máng.
- Lắp bulong BLDD620 qua vị trí liên kết.
- Đưa tán TANU6 vào rãnh thanh U.
- Căn chỉnh tuyến máng và siết chặt bulong.
Ưu Điểm Của Kẹp Đôi Bestray CK5
- Thiết kế chuyên dùng để cố định máng lưới với thanh U.
- Phù hợp với máng có độ rộng từ 100mm trở lên.
- Kẹp giữ đồng thời hai sợi thép đáy máng.
- Sử dụng được cho các dòng CM30, CM54 và CM105.
- Lắp ghép bằng bulong, không cần hàn.
- Dễ tháo lắp và căn chỉnh vị trí máng.
- Có các mã CK5S4, CK5DC và CK5EG.
Ứng Dụng Của Kẹp Đôi Bestray CK5
BESTRAY-CK5 được sử dụng để cố định máng lưới trên thanh U trong các hệ thống:
- Hệ thống máng lưới treo bằng ty ren.
- Máng lưới lắp trên thanh U đơn.
- Máng lưới lắp trên thanh U đôi.
- Hệ thống cáp điện và cáp điều khiển công nghiệp.
- Hệ thống mạng LAN, cáp tín hiệu và cáp quang.
- Nhà máy, tòa nhà và công trình cơ điện M&E.
Kẹp đôi CK5 giúp giữ máng lưới ổn định trên hệ thanh U, đồng thời thuận tiện khi cần thay đổi hoặc căn chỉnh vị trí tuyến máng tại công trình.
Liên Hệ Báo Giá Kẹp Đôi Bestray CK5
Cần báo giá BESTRAY-CK5 / Kẹp Đôi Cố Định Máng Lưới Với Thanh U?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã CK5S4, CK5DC hoặc CK5EG và số lượng kẹp phù hợp với độ rộng máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: CK5 dùng để cố định máng lưới có độ rộng W ≥ 100mm với thanh U. Khi đặt hàng cần xác nhận mã vật liệu CK5S4, CK5DC hoặc CK5EG, độ rộng máng và số lượng điểm cần cố định.
