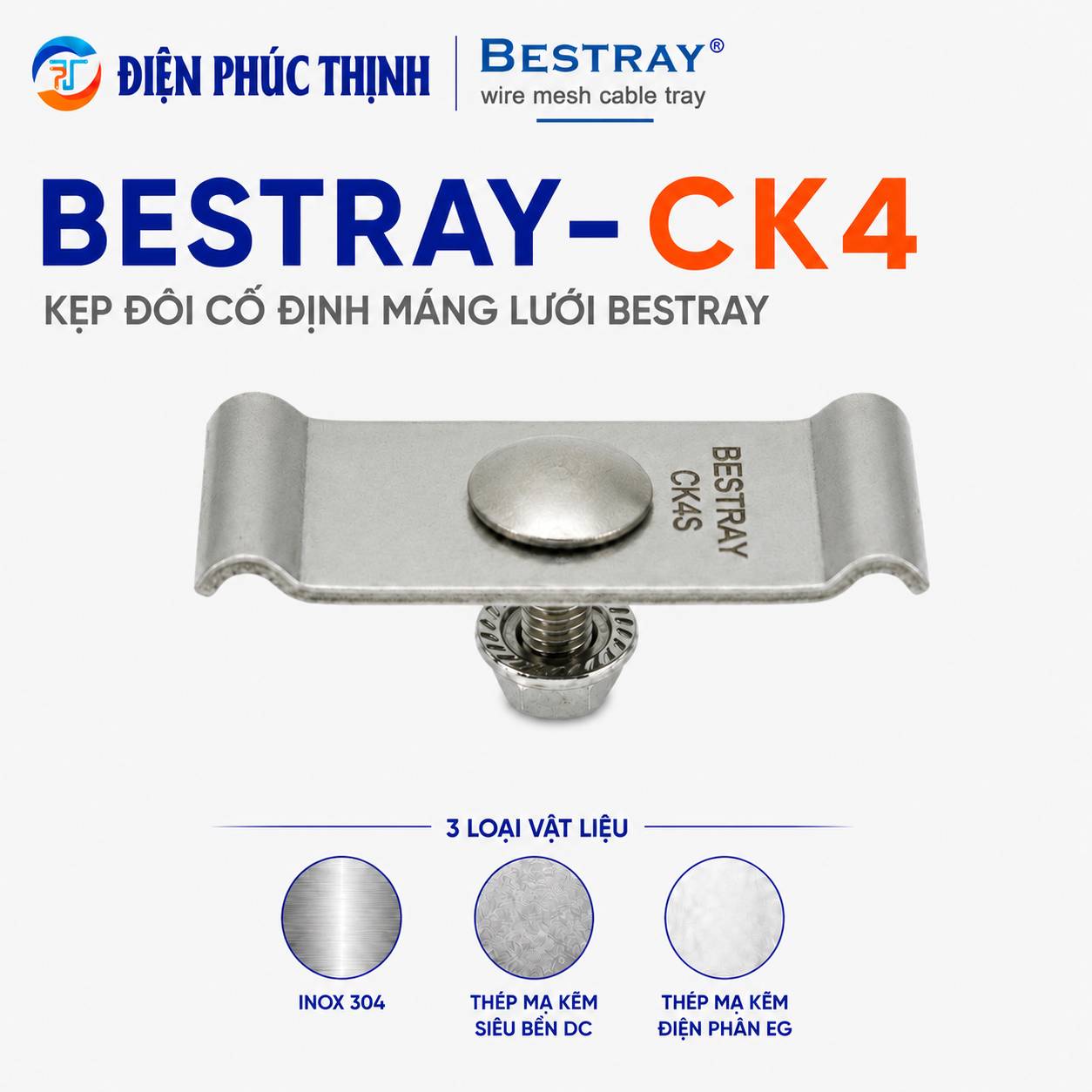

BESTRAY-CK4 / Kẹp Đôi Cố Định Máng Lưới Bestray
BESTRAY-CK4 là kẹp đôi cố định máng lưới Bestray, được sử dụng để kẹp giữ các dòng máng lưới có độ rộng W ≥ 100mm với thanh đỡ hoặc hệ giá đỡ lắp đặt.
Kẹp CK4 giữ hai sợi thép đáy máng tại cùng một điểm liên kết, giúp tuyến máng ổn định khi treo bằng ty ren hoặc lắp trên thanh đỡ. Một bộ CK4 gồm C50S + BLCV620B.
Thông Số Kỹ Thuật Kẹp Đôi Bestray CK4
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm | CK4 |
| Tên sản phẩm | Kẹp đôi cố định máng |
| Chức năng | Kẹp giữ máng lưới với thanh đỡ hoặc hệ giá đỡ |
| Độ rộng máng phù hợp | W ≥ 100mm |
| Dòng máng tương thích | CM30, CM54 và CM105 có độ rộng từ 100mm |
| Cấu tạo bộ kẹp | C50S + BLCV620B |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong |
| Vật liệu/Bề mặt | Inox 304, thép mạ kẽm siêu bền hoặc thép mạ kẽm điện phân |
Cấu Tạo Bộ Kẹp Đôi Bestray CK4
| Chi tiết | Chức năng |
|---|---|
| C50S | Chi tiết kẹp đôi dùng để giữ hai sợi thép đáy máng lưới |
| BLCV620B | Bộ bulong cổ vuông và tán dùng để siết cố định kẹp với thanh đỡ |
Cấu hình hoàn chỉnh: CK4 = C50S + BLCV620B.
Các Mã Kẹp Đôi Cố Định Bestray CK4
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| CK4S4 | Inox 304 |
| CK4DC | Thép mạ kẽm siêu bền |
| CK4EG | Thép mạ kẽm điện phân |
Số Lượng Kẹp CK4 Theo Độ Rộng Máng
| Độ rộng máng | Số lượng CK4 tiêu chuẩn |
|---|---|
| 30mm | Không sử dụng |
| 50mm | Không sử dụng |
| 100mm | 1 bộ |
| 150mm | 1 bộ |
| 200mm | 2 bộ |
| 300mm | 2 bộ |
| 400mm | 2 bộ |
| 450mm | 2 bộ |
| 500mm | 3 bộ |
| 600mm | 3 bộ |
Cách Lắp Đặt Kẹp Đôi CK4
CK4 được bố trí tại vị trí hai sợi thép đáy máng tiếp xúc với thanh đỡ. Chi tiết C50S được đặt ngang qua hai sợi thép, sau đó sử dụng bulong BLCV620B để siết cố định với thanh đỡ bên dưới.
- Đặt máng lưới đúng vị trí trên thanh đỡ.
- Xác định số lượng CK4 theo độ rộng máng.
- Đặt chi tiết C50S ngang qua hai sợi thép đáy máng.
- Luồn bulong BLCV620B qua vị trí liên kết.
- Căn chỉnh tuyến máng và siết chặt tán cố định.
Ưu Điểm Của Kẹp Đôi Bestray CK4
- Phù hợp với máng lưới có độ rộng từ 100mm trở lên.
- Kẹp giữ đồng thời hai sợi thép đáy máng.
- Giúp cố định máng ổn định trên hệ thanh đỡ.
- Sử dụng được cho các dòng CM30, CM54 và CM105.
- Lắp ghép bằng bulong, không cần hàn.
- Dễ tháo lắp khi cần căn chỉnh hoặc bảo trì.
- Có các mã CK4S4, CK4DC và CK4EG.
Ứng Dụng Của Kẹp Đôi Bestray CK4
BESTRAY-CK4 được sử dụng để cố định máng lưới rộng từ 100mm trong các hệ thống:
- Máng lưới treo bằng ty ren.
- Máng lưới lắp trên thanh đỡ STB hoặc USB.
- Hệ thống cáp điện công nghiệp.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Nhà máy, tòa nhà và công trình cơ điện M&E.
Kẹp đôi CK4 giúp giữ máng lưới đúng vị trí trên hệ giá đỡ, hạn chế dịch chuyển trong quá trình lắp đặt và vận hành.
Liên Hệ Báo Giá Kẹp Đôi Bestray CK4
Cần báo giá BESTRAY-CK4 / Kẹp Đôi Cố Định Máng Lưới Bestray W≥100mm?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã CK4S4, CK4DC hoặc CK4EG và số lượng kẹp phù hợp với độ rộng máng của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: CK4 dùng cho máng lưới có độ rộng W ≥ 100mm. Khi đặt hàng cần xác nhận mã vật liệu CK4S4, CK4DC hoặc CK4EG, độ rộng máng và số lượng điểm cần cố định.
