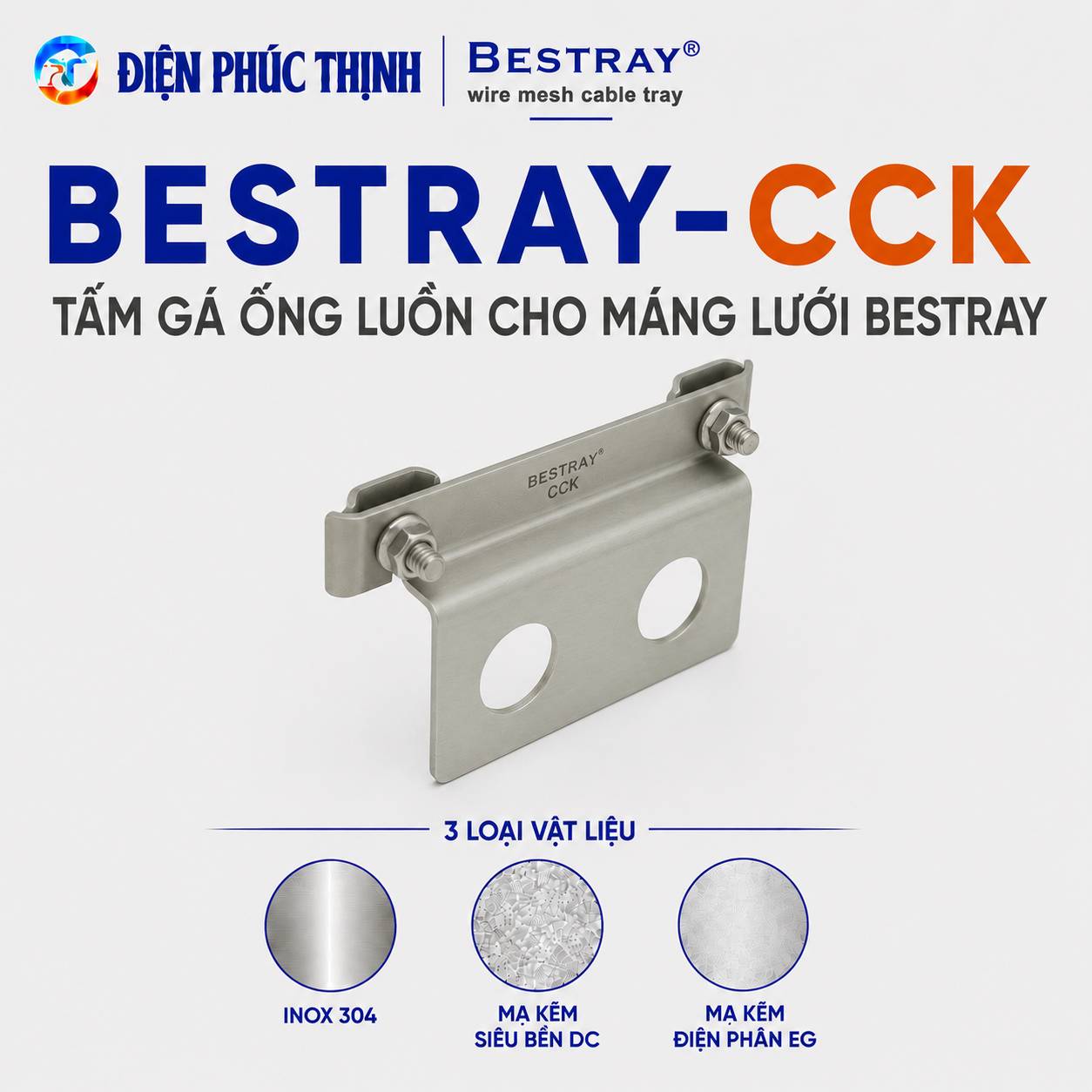

BESTRAY-CCK / Tấm Gá Ống Luồn Cho Máng Lưới Bestray
BESTRAY-CCK là tấm gá ống luồn dùng cho hệ máng lưới Bestray, được sử dụng để cố định đầu ống luồn dây điện, ống ruột gà hoặc phụ kiện đầu nối ống tại thành và đáy máng lưới.
Sản phẩm giúp kết nối tuyến ống luồn với hệ máng lưới tại vị trí cáp đi vào hoặc đi ra khỏi máng. Dòng CCK gồm ba loại CCK1, CCK2 và CCK3, phù hợp với các cấu hình lỗ Ø22, Ø22 kết hợp Ø27 và 2 lỗ Ø27.
Thông Số Kỹ Thuật Tấm Gá Ống Luồn Bestray CCK
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Nhóm sản phẩm | CCK1, CCK2 và CCK3 |
| Tên sản phẩm | Tấm gá ống luồn |
| Chức năng | Cố định ống luồn và phụ kiện đầu nối ống trên máng lưới |
| Kiểu lỗ | Ø22, Ø22 kết hợp Ø27 hoặc 2 lỗ Ø27 |
| Vị trí lắp đặt | Thành bên hoặc đáy máng lưới |
| Phương pháp lắp đặt | Lắp ghép bằng bulong và phụ kiện liên kết Bestray |
| Phụ kiện liên kết | Bulong cổ vuông BLCV620B và chi tiết C15 |
| Hệ máng tương thích | Máng lưới Bestray CM30, CM54 và CM105 |

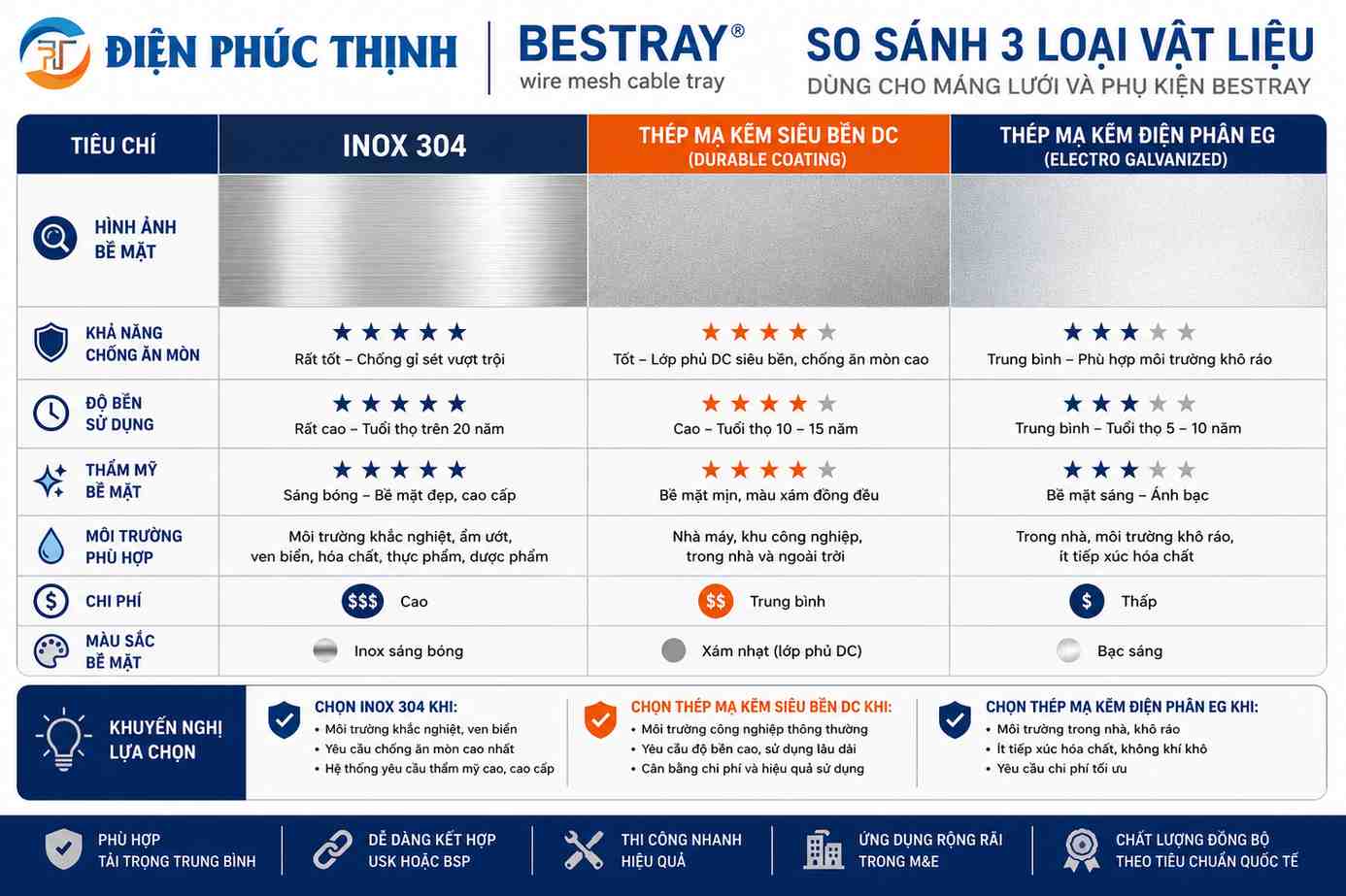

| Vật liệu/Bề mặt | Inox 304, mạ kẽm siêu bền hoặc mạ kẽm điện phân |
Các Loại Tấm Gá Ống Luồn Bestray CCK
| Tên sản phẩm | Kiểu lỗ | Số lượng lỗ | Ứng dụng |
|---|---|---|---|
| CCK1 | 2 × Ø22 | 2 lỗ Ø22 | Gá hai đầu nối hoặc hai ống luồn có kích thước phù hợp lỗ Ø22 |
| CCK2 | Ø22 và Ø27 | 1 lỗ Ø22 và 1 lỗ Ø27 | Gá hai đầu nối hoặc hai ống luồn có kích thước khác nhau |
| CCK3 | 2 × Ø27 | 2 lỗ Ø27 | Gá hai đầu nối hoặc hai ống luồn có kích thước phù hợp lỗ Ø27 |
Các Mã Tấm Gá Ống Luồn Bestray CCK
| Tên sản phẩm | Inox 304 | Mạ kẽm siêu bền | Mạ kẽm điện phân |
|---|---|---|---|
| CCK1 | CCK1S4 | CCK1DC | CCK1EG |
| CCK2 | CCK2S4 | CCK2DC | CCK2EG |
| CCK3 | CCK3S4 | CCK3DC | CCK3EG |
Cấu Hình Bộ Tấm Gá Ống Luồn CCK
| Mã sản phẩm | Cấu hình lắp ráp |
|---|---|
| CCK1 | CC1 + 2 × (C15 + BLCV620B) |
| CCK2 | CC2 + 2 × (C15 + BLCV620B) |
| CCK3 | CC3 + 2 × (C15 + BLCV620B) |
Cấu Tạo Tấm Gá Ống Luồn CCK
| Chi tiết | Chức năng |
|---|---|
| Thân tấm gá | Tạo bề mặt để lắp đầu nối ống luồn và liên kết với máng lưới |
| Lỗ gá ống | Dùng để lắp đầu nối ống, đầu siết hoặc phụ kiện có kích thước phù hợp |
| Hai tai liên kết | Liên kết tấm gá với thành hoặc đáy máng lưới |
| Chi tiết C15 | Hỗ trợ kẹp và giữ tấm gá trên các sợi thép của máng lưới |
| Bulong BLCV620B | Siết chặt và cố định bộ tấm gá tại vị trí lắp đặt |
Cách Chọn Tấm Gá Ống Luồn CCK
- CCK1: chọn khi cần lắp hai đầu nối phù hợp với lỗ Ø22.
- CCK2: chọn khi cần lắp một đầu nối phù hợp lỗ Ø22 và một đầu nối phù hợp lỗ Ø27.
- CCK3: chọn khi cần lắp hai đầu nối phù hợp với lỗ Ø27.
Khi lựa chọn cần kiểm tra đường kính ngoài và kích thước ren của đầu nối ống. Kích thước Ø22 và Ø27 là đường kính lỗ trên tấm gá, không phải đường kính danh nghĩa của ống luồn.
Cách Lắp Đặt Tấm Gá Ống Luồn CCK
- Xác định vị trí cáp đi vào hoặc đi ra khỏi máng lưới.
- Chọn CCK1, CCK2 hoặc CCK3 theo kích thước đầu nối ống.
- Đặt tấm gá tại thành bên hoặc đáy máng lưới.
- Căn chỉnh các tai liên kết với sợi thép của máng.
- Lắp hai bộ chi tiết C15 và bulong BLCV620B.
- Siết chặt các bulong để cố định tấm gá.
- Lắp đầu nối ống luồn vào lỗ tương ứng trên tấm gá.
- Kết nối ống luồn và kiểm tra độ chắc chắn của toàn bộ liên kết.
Nên bố trí tấm gá tại vị trí thuận tiện cho việc luồn cáp, kiểm tra và bảo trì. Không nên ép cong ống quá mức hoặc để trọng lượng của tuyến ống tác động trực tiếp lên tấm gá.
Phương Án Lắp Đặt Tấm Gá CCK
- Lắp bên hông máng: phù hợp khi tuyến ống đi vào hoặc đi ra theo phương ngang.
- Lắp dưới đáy máng: phù hợp khi tuyến ống đi lên từ bên dưới hoặc đi xuống khỏi máng.
- Lắp một đầu ống: sử dụng một lỗ và bịt lỗ còn lại bằng phụ kiện phù hợp khi cần thiết.
- Lắp hai đầu ống: sử dụng đồng thời hai lỗ để tách hai tuyến dây hoặc cáp.
Ưu Điểm Của Tấm Gá Ống Luồn Bestray CCK
- Giúp kết nối tuyến ống luồn trực tiếp với hệ máng lưới.
- Có ba cấu hình lỗ để lựa chọn theo kích thước đầu nối.
- Có thể lắp tại thành hoặc đáy máng lưới.
- Hỗ trợ tổ chức điểm cáp vào và ra khỏi máng gọn gàng.
- Lắp ghép bằng bulong, không cần hàn tại công trình.
- Dễ tháo lắp, điều chỉnh hoặc thay đổi vị trí khi bảo trì.
- Tương thích với các dòng máng lưới Bestray CM30, CM54 và CM105.
- Có các phiên bản Inox 304, mạ kẽm siêu bền và mạ kẽm điện phân.
Ứng Dụng Của Tấm Gá Ống Luồn Bestray CCK
BESTRAY-CCK được sử dụng trong các hệ thống:
- Ống luồn dây điện kết nối với máng lưới.
- Ống ruột gà bảo vệ dây và cáp.
- Hệ thống cáp điện và cáp điều khiển công nghiệp.
- Hệ thống cáp tín hiệu, BMS và SCADA.
- Hệ thống mạng LAN, camera và cáp quang.
- Tủ điện, hộp nối và thiết bị lắp gần tuyến máng.
- Nhà máy, nhà xưởng, tòa nhà và công trình cơ điện M&E.
Tấm gá CCK giúp điểm chuyển tiếp giữa máng lưới và ống luồn được bố trí chắc chắn, gọn gàng, đồng thời hỗ trợ bảo vệ cáp tại vị trí đi vào hoặc đi ra khỏi tuyến máng.
Liên Hệ Báo Giá Tấm Gá Ống Luồn Bestray CCK
Cần báo giá BESTRAY-CCK / Tấm Gá Ống Luồn Cho Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn CCK1, CCK2 hoặc CCK3, phiên bản vật liệu và số lượng phù hợp với hệ thống ống luồn của công trình.
→ Xem thêm: Máng Lưới | Phụ Kiện Máng Lưới | Máng Cáp Kín
Lưu ý: Khi đặt hàng cần xác nhận mã CCK1, CCK2 hoặc CCK3, kích thước đầu nối ống, số lượng và phiên bản vật liệu S4, DC hoặc EG.
