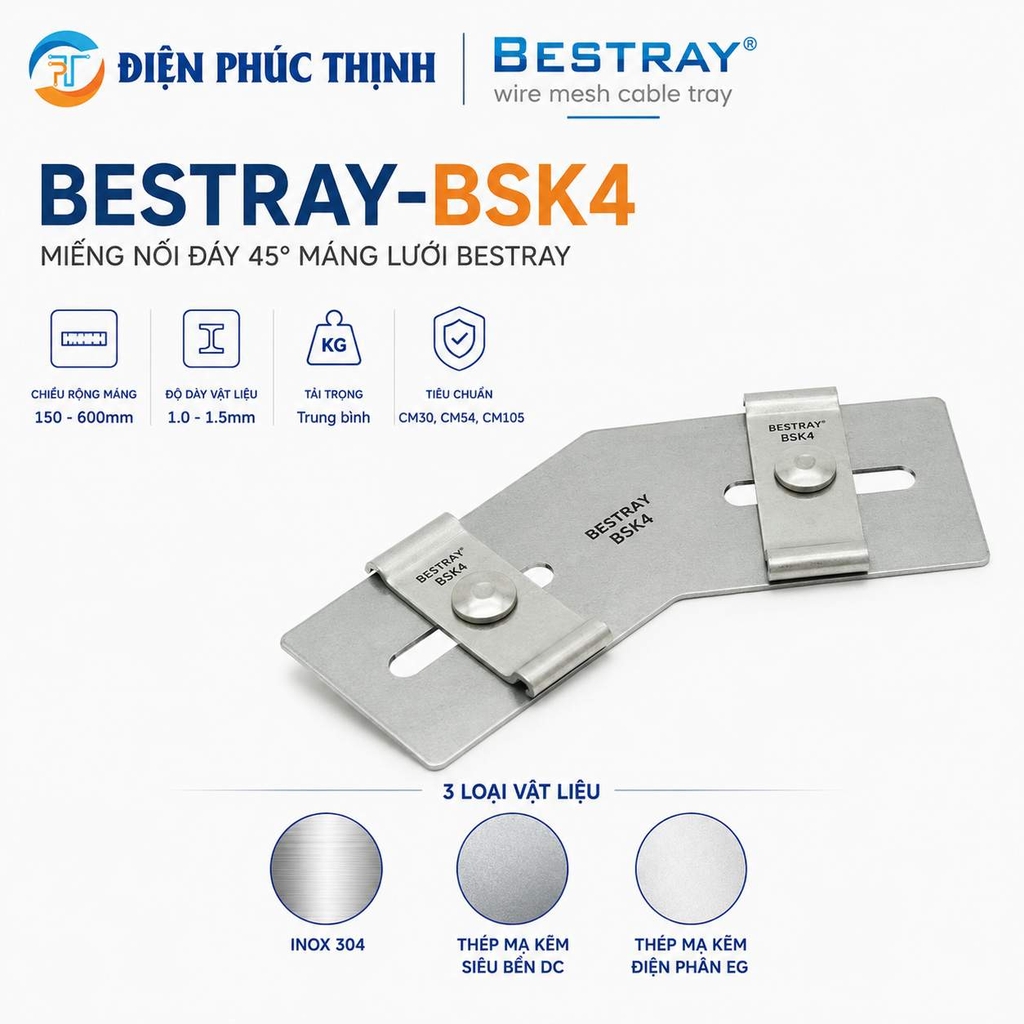

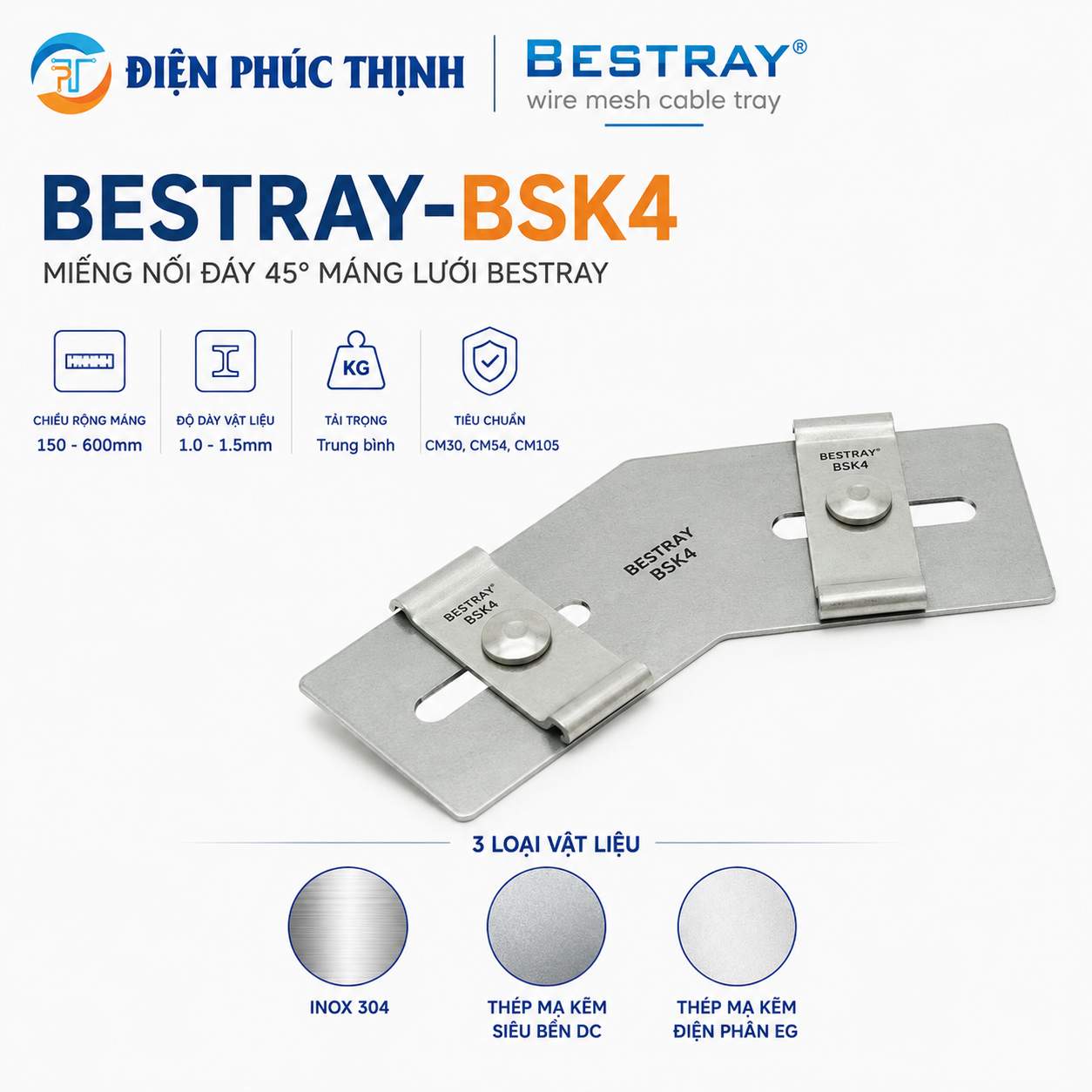

BESTRAY-BSK4 / Miếng Nối Đáy 45° Máng Lưới Bestray
BESTRAY-BSK4 là miếng nối đáy 45° được sử dụng để liên kết và gia cố phần đáy máng lưới Bestray tại vị trí tạo co ngang 45°. Sản phẩm giúp giữ phần đáy của góc máng ổn định, hạn chế xê dịch và duy trì đúng hình dạng chuyển hướng trong quá trình lắp đặt.
BSK4 được sử dụng cho các dòng máng lưới CM54 và CM105. Khi tạo co ngang 45°, BSK4 được lắp tại phần đáy và kết hợp với SBK11 tại phần hông máng. Tùy theo vật liệu và bề mặt hoàn thiện, sản phẩm có ba mã đặt hàng gồm BSK4S4, BSK4DC và BSK4EG.
Thông Số Kỹ Thuật Miếng Nối Đáy 45° Bestray BSK4
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Bestray |
| Mã sản phẩm chung | BSK4 |
| Tên sản phẩm | Miếng nối đáy 45° máng lưới |
| Nhóm sản phẩm | Hệ nối máng lưới |
| Chức năng | Liên kết và gia cố phần đáy máng lưới tại vị trí tạo co ngang 45° |
| Vị trí lắp đặt | Phần đáy của góc máng lưới |
| Góc chuyển hướng | 45° |
| Dòng máng tương thích | CM54 và CM105 |
| Chiều rộng máng áp dụng | Từ 150mm đến 600mm |
| Cấu tạo bộ nối | BS45 + 2 × (C50S + BLCV620B) |
| Phụ kiện kết hợp | BSK4 + SBK11 |
| Phương pháp lắp đặt | Lắp ghép và siết cố định bằng bulong, tán |
| Gia công tại công trình | Không cần hàn |
| Các mã đặt hàng | BSK4S4, BSK4DC và BSK4EG |
Các Mã Sản Phẩm Bestray BSK4
| Mã sản phẩm | Vật liệu/Bề mặt |
|---|---|
| BSK4S4 | Inox 304 |
| BSK4DC | Thép mạ kẽm siêu bền |
| BSK4EG | Thép mạ kẽm điện phân |
Lưu ý: Các mã BSK4S4, BSK4DC và BSK4EG thể hiện vật liệu hoặc bề mặt hoàn thiện của sản phẩm. Đây không phải là các kích thước khác nhau của BSK4.
Số Lượng BSK4 Khi Lắp Co Ngang 45°
Khi tạo co ngang 45° bằng máng lưới CM54 hoặc CM105, số lượng BSK4 cần sử dụng phụ thuộc vào chiều rộng của máng. Máng càng rộng thì cần bố trí nhiều miếng nối đáy hơn để phần chuyển hướng được liên kết đồng đều.
| Chiều rộng máng | Số lượng BSK4 cần sử dụng |
|---|---|
| 30mm | Không sử dụng |
| 50mm | Không sử dụng |
| 100mm | Không sử dụng |
| 150mm | 1 bộ |
| 200mm | 1 bộ |
| 300mm | 1 bộ |
| 400mm | 2 bộ |
| 450mm | 2 bộ |
| 500mm | 3 bộ |
| 600mm | 3 bộ |
BSK4 bắt đầu được sử dụng từ máng có chiều rộng 150mm. Máng rộng 30mm, 50mm và 100mm không sử dụng BSK4 theo bảng số lượng tiêu chuẩn của Bestray.
Phương Án Tạo Co Ngang 45° Bằng BSK4 Và SBK11
Để hoàn thiện một vị trí co ngang 45°, BSK4 được lắp tại phần đáy máng và SBK11 được sử dụng để liên kết phần hông của góc chuyển hướng.
- BSK4: gia cố và liên kết phần đáy góc máng.
- SBK11: liên kết phần hông máng tại vị trí chuyển hướng.
- Bẻ cong khi lắp: SBK11 được điều chỉnh theo góc chuyển thực tế của tuyến máng.
Phương án kết hợp BSK4 + SBK11 giúp phần đáy và hai bên hông của co ngang 45° được liên kết chắc chắn, đồng thời cho phép thi công trực tiếp theo mặt bằng thực tế tại công trình.
Chức Năng Của Miếng Nối Đáy BSK4
BSK4 được sử dụng để gia cố phần đáy máng lưới tại vị trí chuyển hướng ngang 45°. Phụ kiện giúp các phần máng sau khi được căn chỉnh và tạo hình giữ đúng vị trí, hạn chế rung lắc hoặc xê dịch khi đưa cáp vào hệ thống.
Sản phẩm phù hợp cho các trường hợp:
- Tuyến máng cần chuyển hướng ngang 45°.
- Tuyến máng cần đi tránh cột, dầm hoặc thiết bị.
- Vị trí cần chuyển hướng nhẹ hơn góc vuông 90°.
- Co ngang được tạo hình trực tiếp tại công trình.
- Vị trí chuyển hướng cần gia cố chắc chắn phần đáy máng.
Cách Lắp Đặt Miếng Nối Đáy 45° BSK4
Trước tiên, xác định vị trí cần chuyển hướng và căn chỉnh các đoạn máng lưới thành góc ngang 45°. Sau đó đặt BS45 tại phần đáy của vị trí tiếp giáp và sử dụng các bộ C50S kết hợp BLCV620B để cố định sản phẩm vào dây thép của máng.
Quy trình lắp đặt cơ bản gồm:
- Xác định vị trí và hướng chuyển 45° của tuyến máng.
- Cắt hoặc tạo hình máng lưới theo hướng dẫn thi công.
- Căn chỉnh các phần máng tại vị trí tiếp giáp.
- Đặt BS45 tại phần đáy của góc chuyển hướng.
- Lắp hai bộ C50S và BLCV620B vào vị trí liên kết.
- Lắp SBK11 tại phần hông của góc máng.
- Bẻ và căn chỉnh SBK11 theo góc chuyển thực tế.
- Siết chặt toàn bộ bulong sau khi kiểm tra đúng vị trí.
Số lượng BSK4 phải được lựa chọn đúng theo chiều rộng máng. Đối với máng rộng từ 400mm trở lên, cần bố trí nhiều bộ BSK4 tại đáy để liên kết được phân bố đều.
So Sánh BSK4 Và BSK9
| Tiêu chí | BSK4 | BSK9 |
|---|---|---|
| Tên sản phẩm | Miếng nối đáy 45° | Miếng nối đáy 90° |
| Góc chuyển hướng | 45° | 90° |
| Dòng máng tương thích | CM54 và CM105 | CM54 và CM105 |
| Vị trí lắp đặt | Phần đáy góc máng | Phần đáy góc máng |
| Ứng dụng chính | Tạo co ngang 45° | Tạo co ngang 90° hoặc ngã ba |
| Phụ kiện kết hợp | SBK11 | Phụ kiện nối hông phù hợp |
Khi lựa chọn cần xác định đúng góc chuyển hướng của tuyến máng. Dùng BSK4 cho co ngang 45° và dùng BSK9 cho co ngang 90° hoặc vị trí tạo ngã ba.
Đặc Điểm Của Miếng Nối Đáy 45° Bestray BSK4
- Dùng để liên kết phần đáy máng lưới tại góc 45°.
- Phù hợp với máng lưới CM54 và CM105.
- Kết hợp với SBK11 để tạo co ngang 45° hoàn chỉnh.
- Số lượng sử dụng thay đổi theo chiều rộng máng.
- Cấu tạo gồm BS45 và hai bộ C50S kết hợp BLCV620B.
- Lắp ghép bằng bulong và tán.
- Không cần hàn tại công trình.
- Dễ căn chỉnh trước khi siết cố định.
- Thuận tiện khi bảo trì hoặc điều chỉnh hướng tuyến.
- Có ba mã BSK4S4, BSK4DC và BSK4EG.
Ứng Dụng Của Miếng Nối Đáy 45° BSK4
BESTRAY-BSK4 được sử dụng trong các hệ thống máng lưới tại:
- Nhà máy sản xuất và khu công nghiệp.
- Hệ thống điện và cơ điện M&E.
- Hệ thống cáp điều khiển và cáp tín hiệu.
- Hệ thống mạng LAN và cáp quang.
- Phòng server và trung tâm dữ liệu.
- Tòa nhà thương mại và công trình kỹ thuật.
- Các tuyến máng cần tạo co ngang 45°.
- Các vị trí cần chuyển hướng để tránh thiết bị hoặc kết cấu công trình.
BSK4 giúp tuyến máng chuyển hướng linh hoạt theo mặt bằng thực tế, đồng thời giữ phần đáy của co ngang 45° ổn định và gọn gàng hơn.
Hướng Dẫn Chọn Mã Bestray BSK4
- Chọn BSK4S4 khi cần sản phẩm bằng Inox 304.
- Chọn BSK4DC khi cần thép mạ kẽm siêu bền.
- Chọn BSK4EG khi cần thép mạ kẽm điện phân.
Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã cần đặt như BSK4S4, BSK4DC hoặc BSK4EG, dòng máng sử dụng, chiều rộng máng và số lượng co ngang 45° cần thi công.
Liên Hệ Báo Giá Miếng Nối Đáy 45° Bestray BSK4
Cần báo giá BESTRAY-BSK4 / Miếng Nối Đáy 45° Máng Lưới Bestray?
Liên hệ Hotline 0376.399.780 để được tư vấn lựa chọn mã BSK4S4, BSK4DC hoặc BSK4EG, số lượng phụ kiện theo chiều rộng máng và phương án kết hợp SBK11 phù hợp với công trình.
Lưu ý: BSK4 dùng cho máng lưới CM54 và CM105 tại vị trí tạo co ngang 45°. Khi đặt hàng cần xác nhận chính xác mã sản phẩm, vật liệu, chiều rộng máng, số lượng co và số lượng BSK4 cần dùng tại mỗi vị trí.
